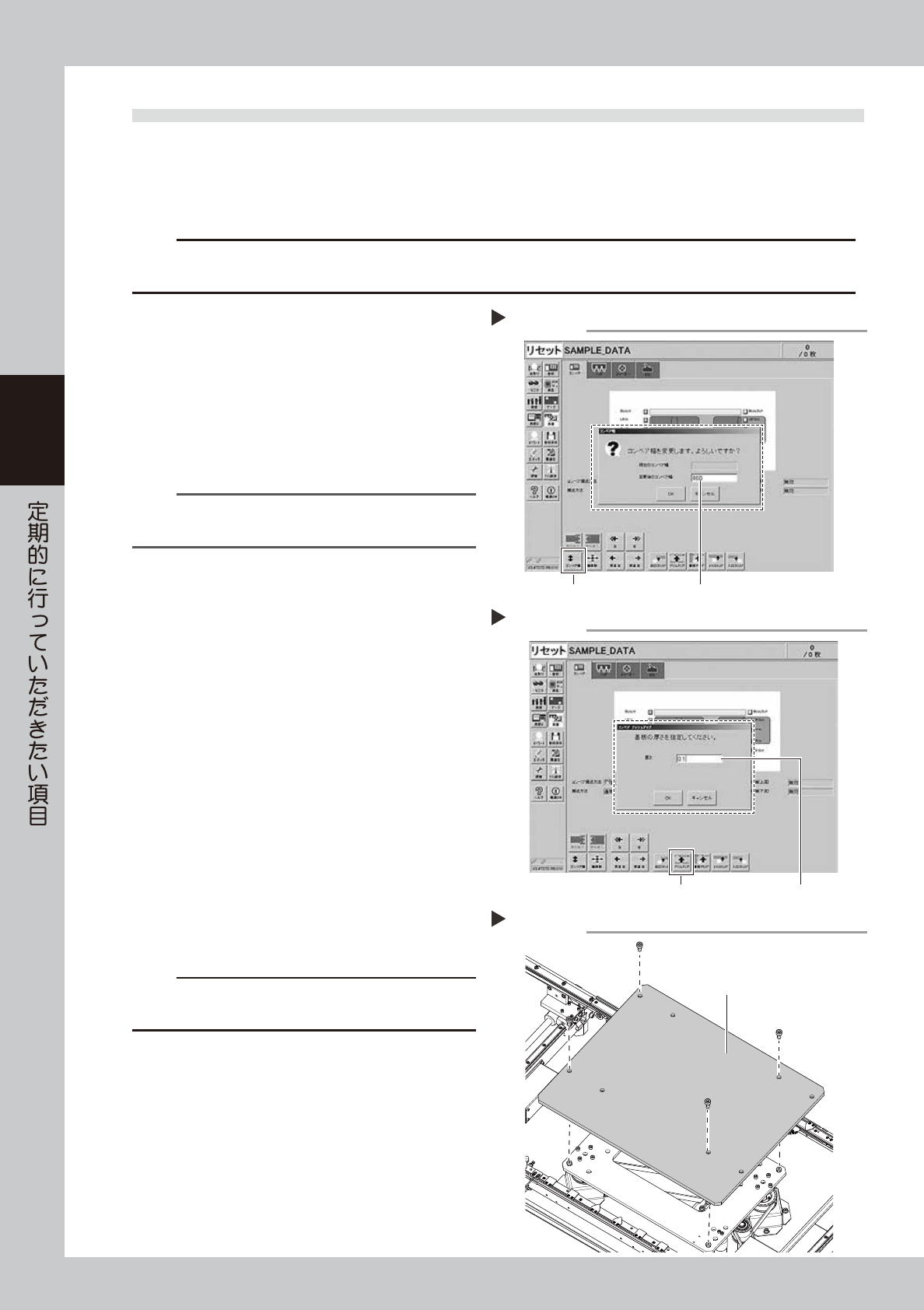

3.2 プッシュアップ軸 (PU 軸 ) の清掃と給油
プッシュアップ軸は、基板クランプ時の基板反りを防止する役目と、搭載時基板の沈み込みを防止する重要な
軸となります。
また、部品搭載時に基板の沈み込みによる搭載精度ズレを防止する役目もあるため、正常に機能するように定
期的に点検清掃を行う必要があります。
c
注意
プッシュアップ軸のトラブルが発生した場合には販売代理店もしくはヤマハに連絡してください。お客様での分解清掃は保障の
対象外となります。
1
コンベア幅を最大幅に設定します。
1. [ 装置 ]-「コンベア」画面の [ コンベア幅 ] ボ
タンを押して「コンベア幅」画面を表示させ
ます。
2.「変更後のコンベア幅」にコンベア幅の最大値
を入力して [OK] ボタンを押してください。コ
ンベア幅が指定された幅に変更されます。
52304-L1-10
参考
コンベア幅の最大値は標準仕様で 460mm もしくは
410mm です。
2
プッシュアップユニットを上昇させま
す。
1. [ プッシュアップ ] ボタンを押して「コンベア
プッシュアップ」画面を表示させます。
2.「厚さ」に「0.1mm」を入力して、[OK] ボタ
ンを押してください。プッシュアップユニッ
トが上昇します。
52319-L1-00
e
3
プッシュアッププレートを取り外しま
す。
1. 非常停止ボタンを押して、マシンの安全カバー
を開けます。
2. 台車仕様の場合には、プッシュアップ軸にア
クセスしやすいように台車を取り外します。
3. プッシュアッププレート固定ボルト (4 箇所 )
を六角レンチ (4) で取り外してください。
51374-L1-00
c
注意
プッシュアッププレートは重量物です。取り扱いには十分
注意してください。
4
古いグリスを拭き取ります。
ボールスクリュー (2 箇所 ) とボールガイド (2 箇
所 ) の古いグリスを、ホコリの出ないウエスで拭
き取ります。
プッシュアッププレート取り外し
Step 3
プッシュアッププレート
コンベア幅の入力
Step 1
[コンベア幅]ボタン コンベア最大幅を入力する
Step 2
プッシュアップユニットを上昇させる
[プッシュアップ]ボタン 「0.1mm」を入力する
3-27
3
5
新しいグリスを塗布します。
ボールスクリュー
指定のグリス (NSL) を指に 2cm ほど付けて、ボー
ルスクリューのリードにまんべんなくすり込みま
す。
ボールガイド
指定のグリス (NSL) を指に 2cm ほど付けて、ボー
ルガイドにまんべんなく塗ります。
51346-L1-00
6
グリスをなじませます。
1. マシンの安全カバーを閉め、非常停止を解除
します。台車仕様の場合には、台車をセット
します。
2. [ プッシュアップ ] ボタンを押してプッシュ
アップユニットを下降させます。
3. 再度 [ プッシュアップ ] ボタンを押して、プッ
シュアップユニットを上昇させます。
4. ２〜 3 を数回繰り返してグリスをなじませま
す。グリスをなじませた後は、プッシュアッ
プユニットを上げた状態にしておきます。
e
7
余分なグリスを拭き取ります。
1. 非常停止ボタンを押して、マシンの安全カバー
を開けます。台車仕様の場合には、台車を取
り外します。
2. あまったグリスをホコリの出ないウエスなど
で拭き取ります。
8
プッシュアッププレートを元のように
取り付けます。
Step3 と逆の手順で取り付けてください。
c
注意
プッシュアッププレートは重量物です。取り扱いには十分
注意してください。
グリスを塗布する
Step 5
ボールガイド２箇所
ボールスクリュー２箇所
3-28
3

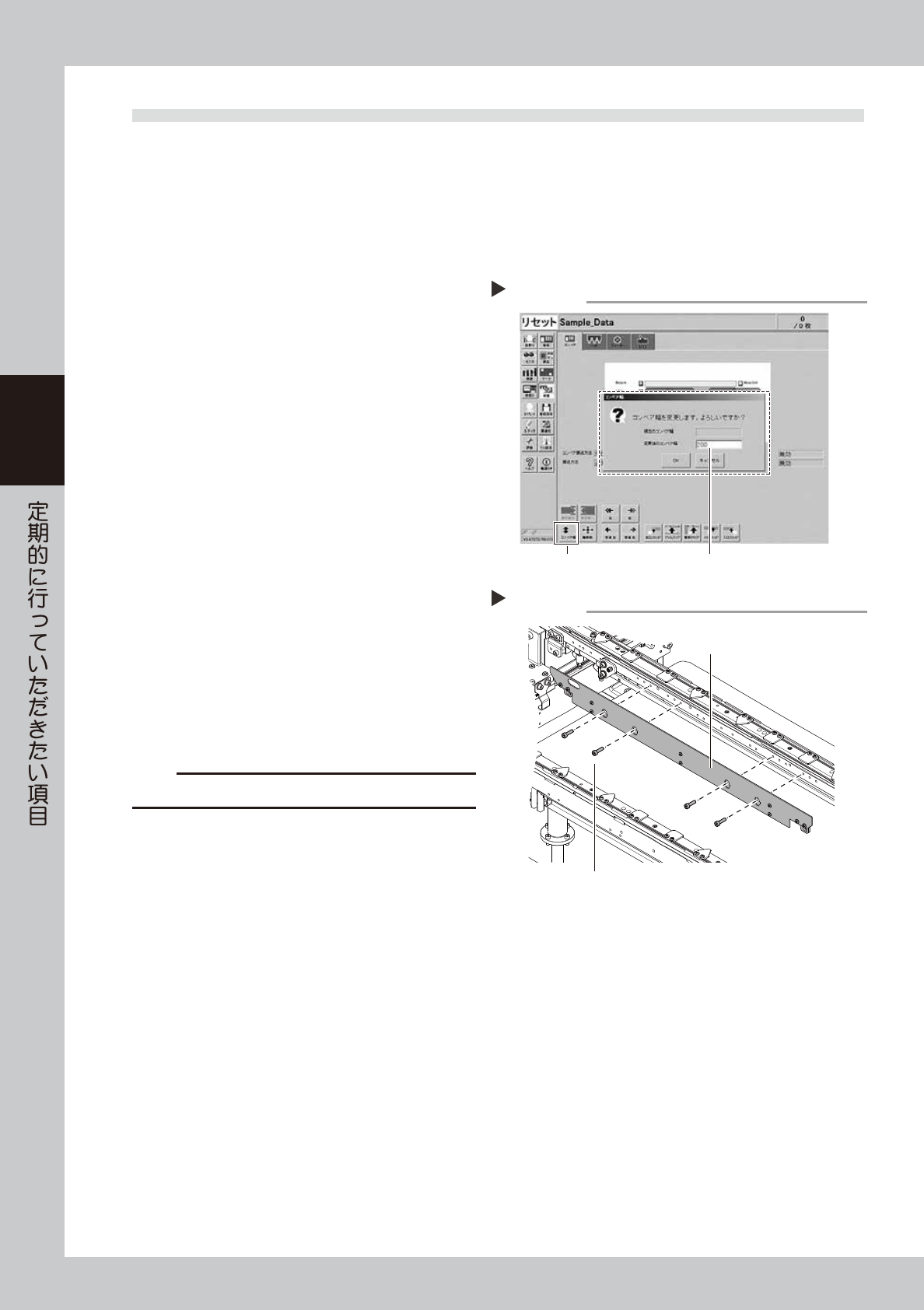

3.3 基板搬送部の点検
3.3.1 コンベアベルトの点検と清掃
コンベアベルトの磨耗状態を点検します。ベルト搬送面の磨耗が進むとスベリが発生し、基板が安定して搬送
されません。定期的に磨耗状態を確認する必要があります。
また、ベルトの磨耗によりコンベアセンサー受光面に磨耗粉がたまり誤検出等のトラブルや、ベルトガイド溝
に磨耗粉がたまりベルトが固着するトラブル等が発生する可能性があります。
1
コンベア幅を作業しやすい幅に変更し
ます。
1. [ コンベア幅 ] ボタンを押してコンベア幅変更
画面を表示させます。
2.「変更後のコンベア幅」に工具 ( 六角レンチ )
が入る数値 (200mm 程度 ) を入力して [OK]
ボタンを押してください。
コンベアが指定された幅に変更されます。
52305-L1-10
e
2
作業の準備をします。
1. 非常停止ボタンを押して、マシンの安全カバー
を開けます。
2. 台車仕様の場合には、台車を取り外してコン
ベアにアクセスしやすくします。
3. 四角巾をプッシュアッププレート上に置きま
す。
3

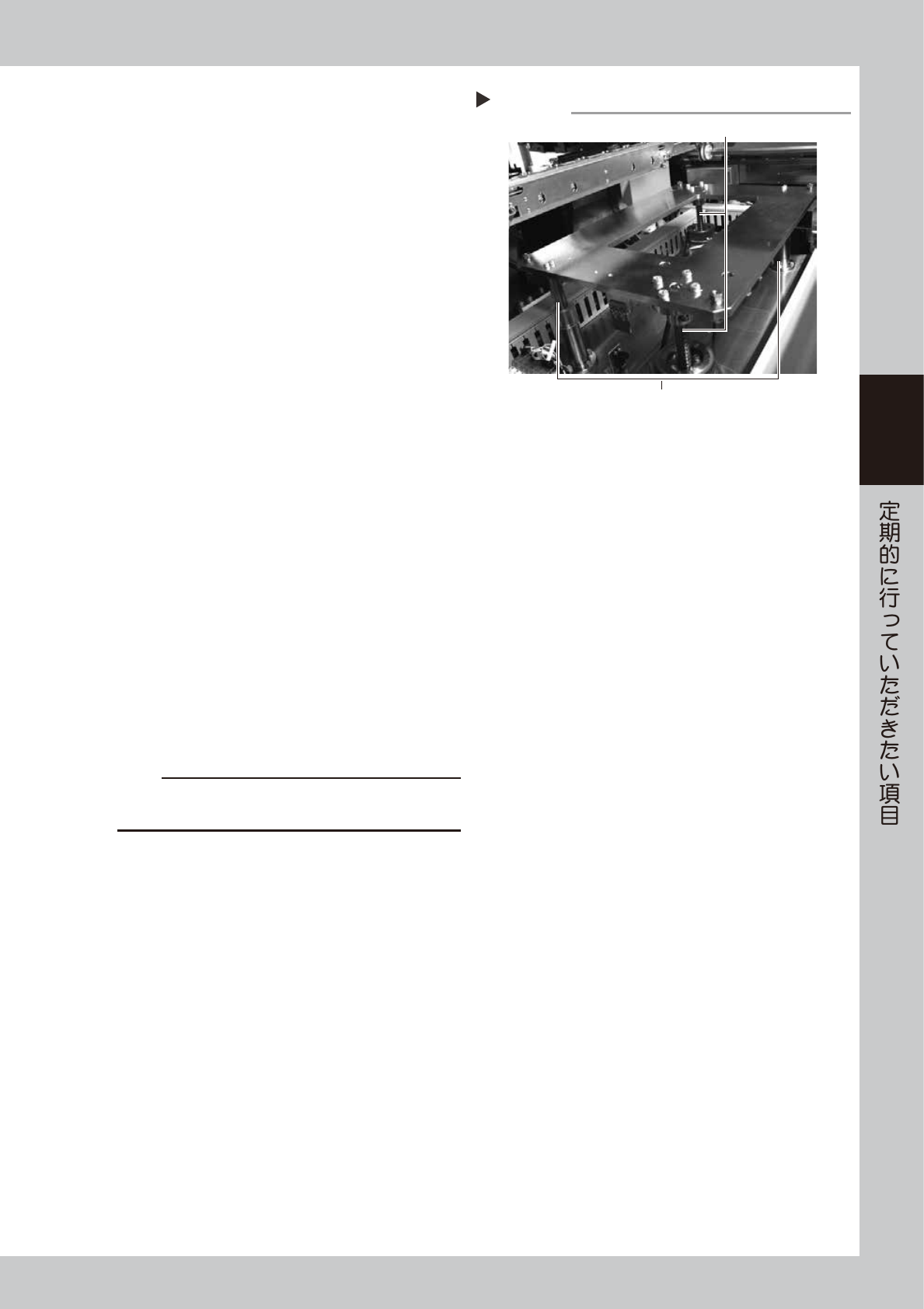

基板クランプボードを取り外します。
六角レンチ (3) で基板クランプボード固定ボルト
( 図の 4 箇所 ) を外し、基板クランプボードを取
り外します。
51375-L1-00
c
注意
右図４本のボルト以外は外さないでください。
コンベア幅の変更
Step 1
[コンベア幅]ボタン
コンベア幅を入力する
Step3
基板クランプボードの取り外し
基板クランプボード
基板クランプボード固定ボルト
