3-49
3
6.1 年

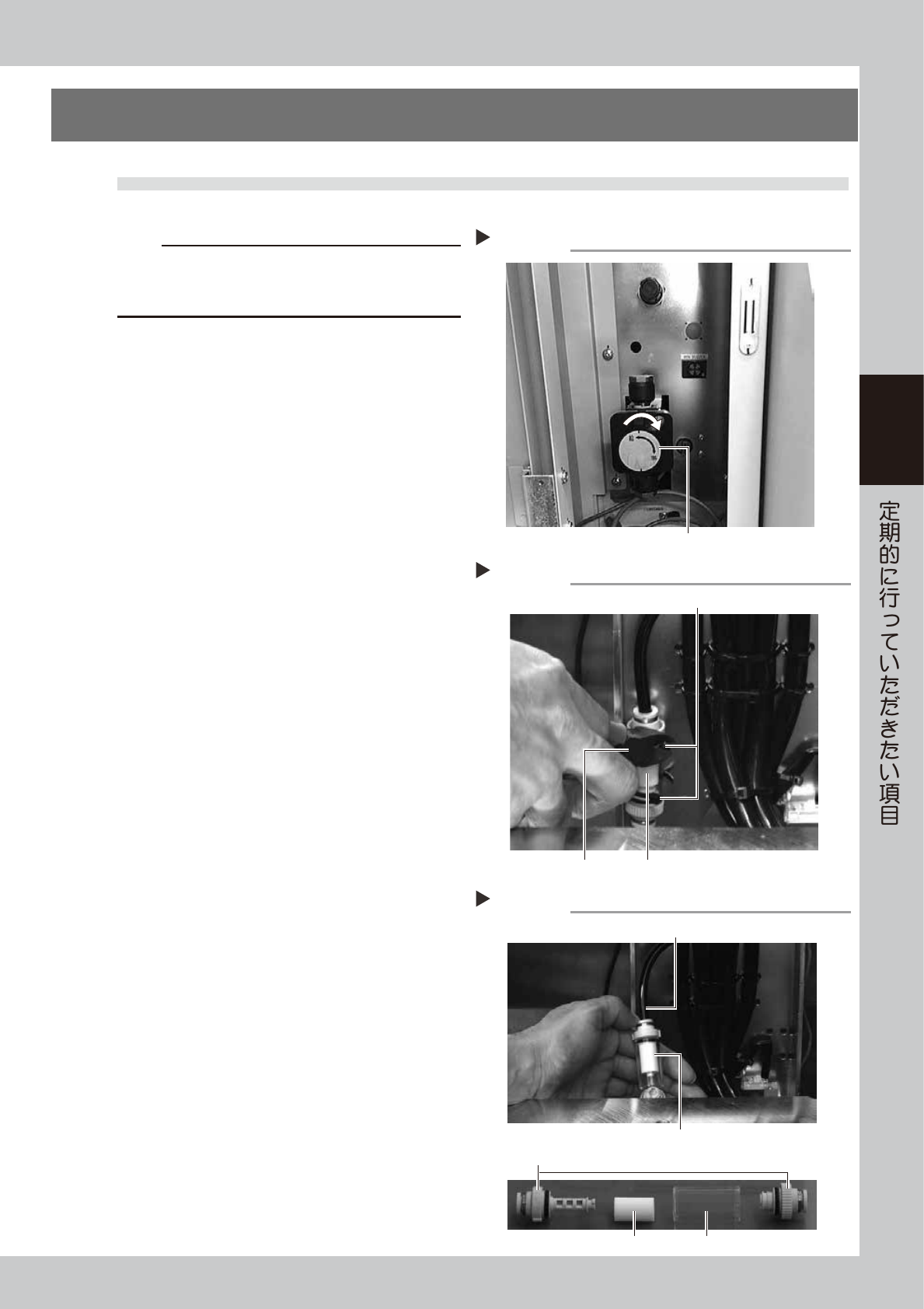

6.1 ブローステーションフィルターの清掃と交換
ブローステーションのフィルター清掃方法と交換方法を説明します。
c
注意
ブローステーションの本体に関するトラブルや問題が発生
した場合には販売代理店もしくはヤマハに連絡してくださ
い。お客様での分解清掃は保障の対象外となります。
1
マシンの供給エアを OFF します。
マシン左下パネル内の「エア供給 / 排出」スイッ
チを右に回してエア供給を OFF します。
51364-L1-10
e
2
フィルター周りの結束バンドを切りま
す。
1. 非常停止ボタンを押して、マシンの安全カバー
を開けます。台車仕様の場合には、台車を取
り外します。
2. ブローステーションのスタンド内側のフィル
ターユニットを固定している結束バンドを
ニッパーで切断してください。
51365-L1-00
3
エアホースの片側を抜いてフィルター
を取り出します。
1. インラインフィルターユニットの片側のエア
ホースを抜きます。
2. フィルター両サイドのフィルタージョイント
キャップを 90 度回して外します。
3. 透明ケースを抜いてフィルターを取り出しま
す。
51366-L1-00
4
フィルターを清掃します。
取り外したフィルターの内側と外側からエアブ
ローツール ( オプション ) でエアブローしてくだ
さい。汚れがひどい場合は新しいものと交換して
ください。
5
フィルターユニットを元に戻します。
フィルターユニットを新しい結束バンドで固定し
ます。
供給エアをOFFする
Step 1
「エア供給/排出」スイッチ
フィルターを取り出す
Step 3
エアホース
フィルター
フィルター透明ケース
インラインフィルターユニット
フィルタージョイントキャップ
固定バンドを切る
Step 2
固定バンド
ニッパー インラインフィルターユニット
3-50
3

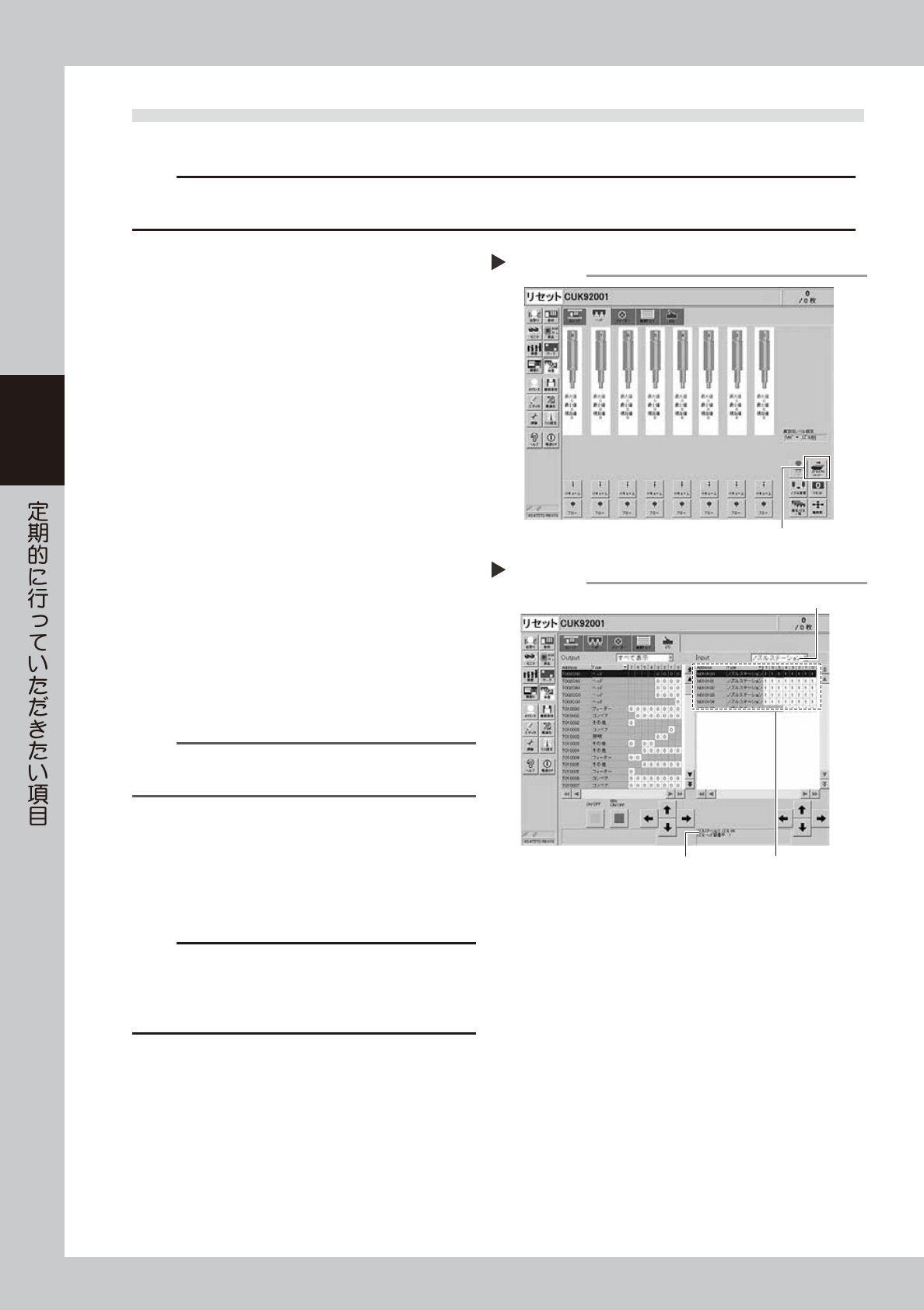

6.2 ノズルステーションセンサーの状態確認 ( オプション )
ノズルステーション ( オプション ) を装備しているマシンのノズルステーションセンサーの状態を確認します。
c
注意
ノズルステーションセンサーでノズル検出が正常にできない場合は、ノズルチェンジが正しく動作しなかったり、ノズル検出エ
ラーにより運転の継続ができなくなる場合があります。
1
ノズルステーションのシャッターを開
きます。
1. [ 装置 ]-「ヘッド」画面を開きます。
2. [ ノズル STN シャッター ] ボタンを押してノ
ズルステーションのシャッターを開いてくだ
さい。
e
3. 非常停止ボタンを押して、マシンの安全カバー
を開けます。
52310-L1-10
2
ノズル検出状態を確認します。
ノズルステーションセンサーで、ノズルの有無を
確認します。
1. [ 装置 ]-「I/O」画面を開きます。
2.「Input」側のドロップダウンリストから「ノ
ズルステーション」を選択します。
3. 画面を見ながらノズルステーションのノズル
を抜き差しして、センサーが正常にノズルを
検出しているか確認してください。
ノズルステーションからノズルを抜いたとき
は "1"、ノズルステーションにノズルが入って
いるときは "0" と表示されます。
52311-L1-00
参考
「Input」画面の下側に、ノズルを抜き差ししているステー
ション位置 No. が表示されます。
3
ノズルステーションを清掃します。
ノズルの検出状態が実際のノズルの有無と異なる
場合には、ノズルを取り外してセット位置を目視
確認します。ホコリやチップなどがあれば取り除
き、バキューム ASSY で清掃します。
c
注意
ホコリなどの明らかな原因以外でノズルステーション内の
ノズルの検出状態が安定しない、もしくは検出できない場
合には販売代理店もしくはヤマハに連絡してください。
お客様での分解清掃は保障の対象外となります。
4
ノズルステーションのシャッターを閉
じます。
[ ノズル STN シャッター ] ボタンを押してノズル
ステーションのシャッターを閉じてください。
シャッターを開く
Step 1
[ノズルSTNシャッター]ボタン
ノズル検出状態の確認
Step 2
ノズルステーションを選択
ノズルステーション位置No. ノズルの有り無しを
センサーで検出して表示
