4-6 4 3.2 バルブ ( ソレノイドバルブ ) の交換 1 マシンの電源と供給エアを OFF します。 1. ソフトウェアを終了してマシンの電源を OFF します。 2. マシン左下パネル内の「エア供給 / 排出」ス イッチを右に回してエア供給を OFF します。 51417-L1-10 2 ヘッドユニットを手前に移動させます。 マシンの安全カバーを開け、ヘッドユニットを手 前側に移動させます。 3 ヘッドバルブユニット部ハ…
4-5
4

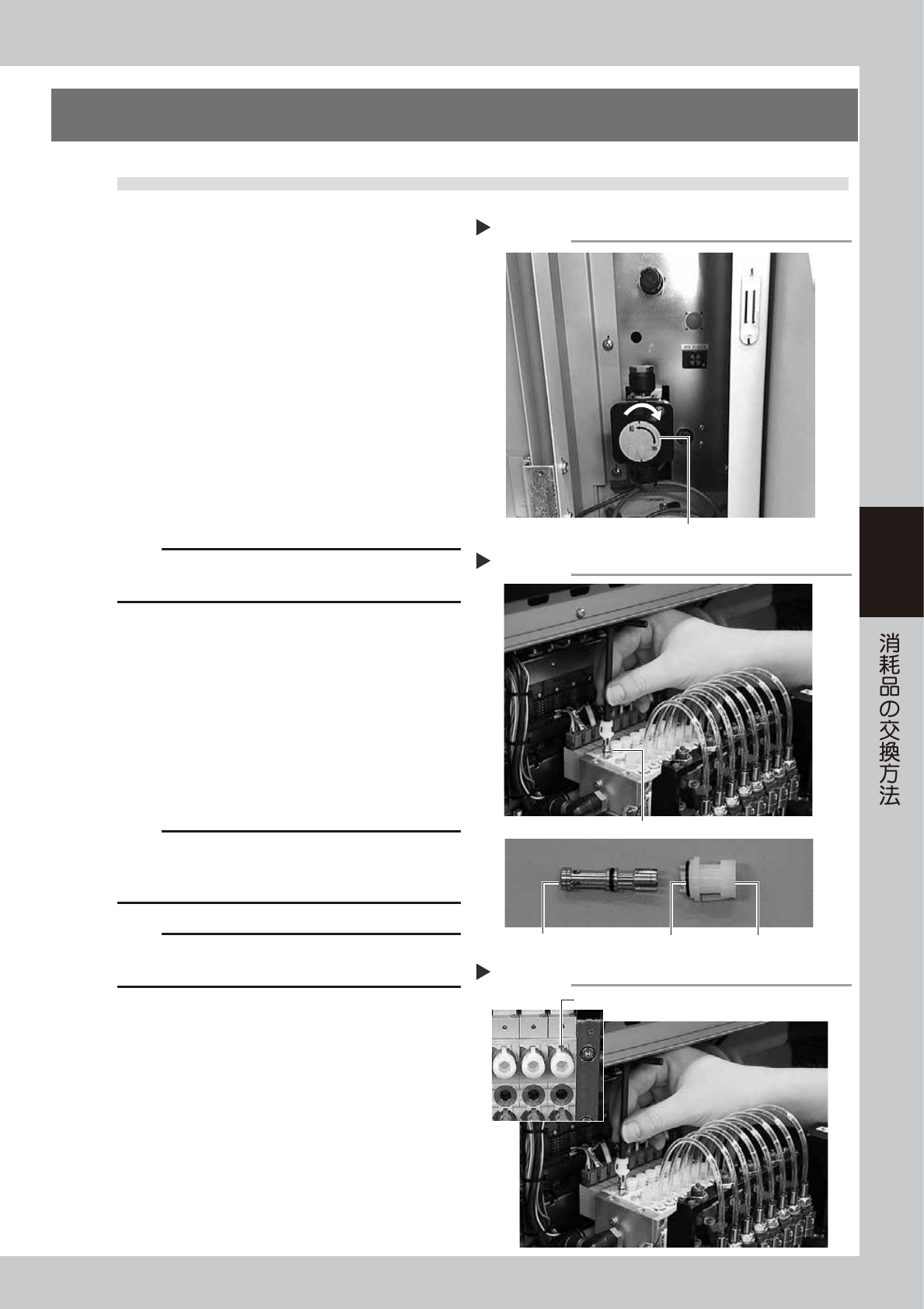

3.エジェクター部
3.1 エジェクター BIT の交換
1
マシンの供給エアを OFF します。
マシン左下パネル内の「エア供給 / 排出」スイッ
チを右に回してエア供給を OFF します。
51417-L1-
1
0
e
2
ヘッドユニットを手前に移動させます。
1. 非常停止ボタンを押して、マシンの安全カバー
を開けます。
2. ヘッドユニットを手前側に移動させます。
3
BIT を手で引き抜きます。
キャップを六角レンチで左に回して取り外してく
ださい。BIT の先端が見えますので手で引き抜い
てください。
51418-L1-00
c
注意
交換した BIT は再利用することができません。再利用すると
正常な部品吸着ができなくなる可能性があります。
4
BIT 取り付け部を清掃します。
エアブローツール ( オプション ) や、綿棒等で取
り付け部の埃や汚れを取り除きます。
5
新しい BIT を取り付けます。
新しい BIT を O リングをはめてからキャップに取
り付けます。BIT を取り付け部の孔に挿入し、
キャップを右に回して閉めます。
51419-L1-00
c
注意
BIT のキャップが正常にロックされていないと「VAC.ON」
時に BIT が飛び出す可能性がありますので、必ず確認してく
ださい。
c
注意
BIT を挿入してキャップを閉めるときに O リングがはみ出さ
ないように注意してください。
6
マシンの供給エアを入れます。
マシン左下パネル内の「エア供給 / 排出」スイッ
チを左に回してエア供給を開始してください。
供給エアをOFFする
Step 1
「エア供給/排出」スイッチ
BITの取り外し
Oリング キャップBIT
Step 3
BIT取り付け部
BITの取り付け
正しくセットされていない
Step 5
4-6
4

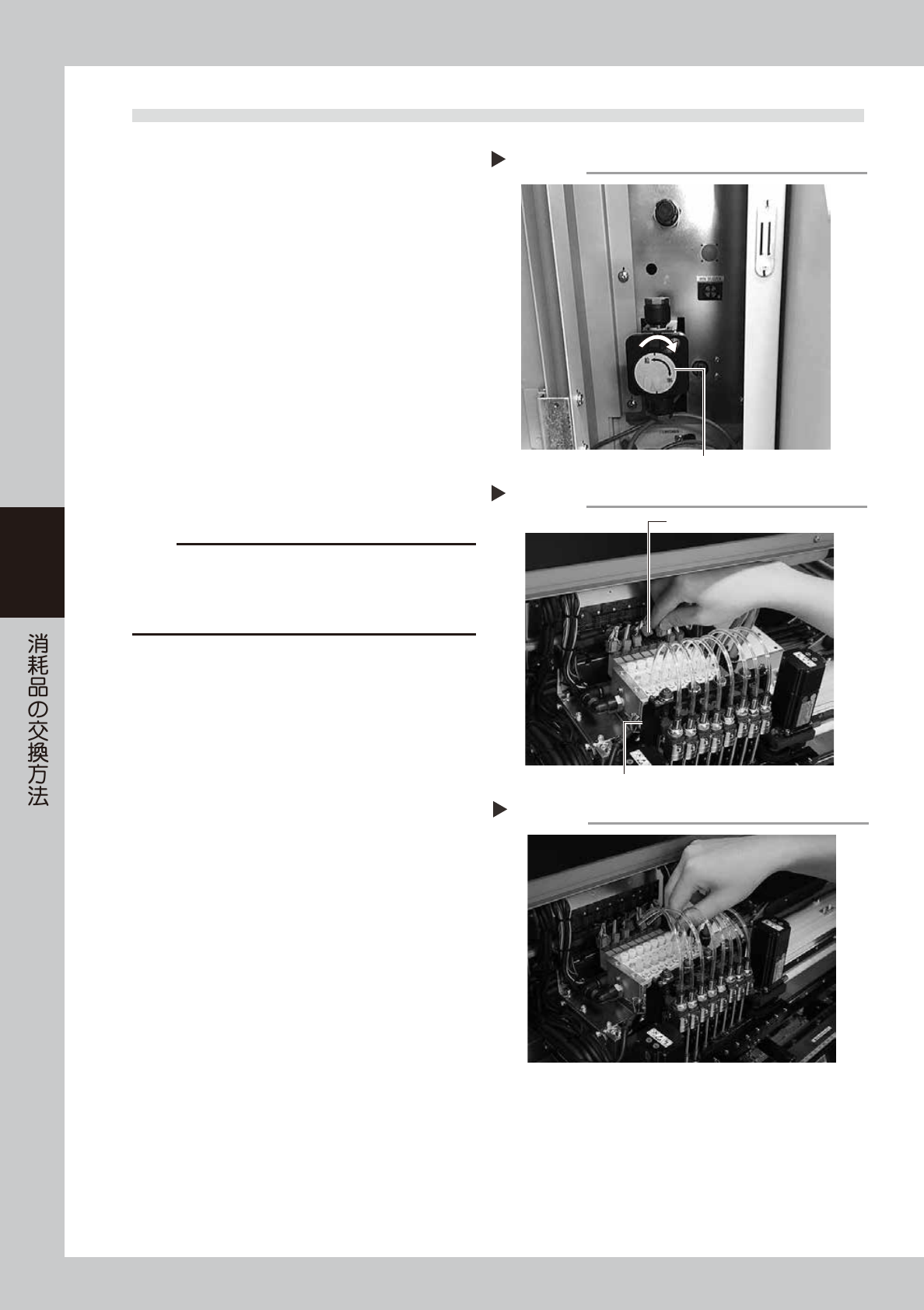

3.2 バルブ ( ソレノイドバルブ ) の交換
1
マシンの電源と供給エアを OFF します。
1. ソフトウェアを終了してマシンの電源を OFF
します。
2. マシン左下パネル内の「エア供給 / 排出」ス
イッチを右に回してエア供給を OFF します。
51417-L1-10
2
ヘッドユニットを手前に移動させます。
マシンの安全カバーを開け、ヘッドユニットを手
前側に移動させます。
3
ヘッドバルブユニット部ハーネスのコ
ネクターを外します。
1. ヘッドバルブユニット部に接続されているコ
ネクターをすべて外します。
2. バキュームセンサーボードに接続されている
コネクターを外します。
51405-L1-00
c
注意
コネクターハウジングに細いハーネスが接続されています
ので、断線には十分注意してください。コネクターを取り
外すときはハーネスを引っ張らないようにコネクターハウ
ジングを指でつかんで抜いてください。
4
エアホースを取り外します。
エジェクターユニットに差し込んであるエアホー
スを取り外します。
51406-L1-00
コネクターを取り外す
Step 3
コネクター
バキュームセンサーボードコネクター
エアホースを取り外す
Step 4
供給エアをOFFする
Step 1
「エア供給/排出」スイッチ
4-7
4

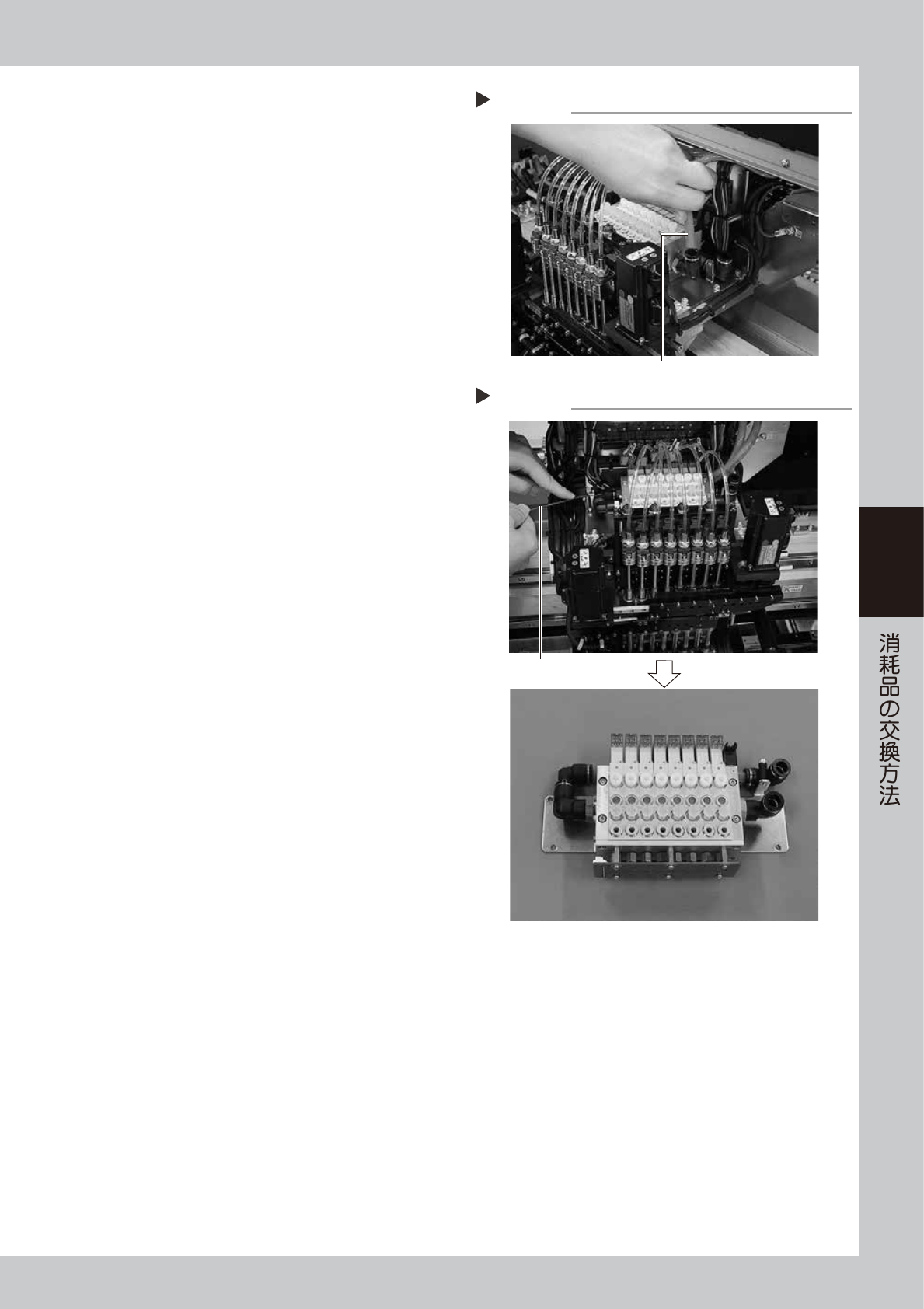

5
バルブユニット右側のエアホースを取
り外します。
バルブユニットの右側２箇所のエアホースを取り
外してください。
51407-L1-00
6
バルブユニットをヘッド部から取り外
します。
1. 六角レンチ (5) でバルブユニットを固定して
いるボルト 4 本を外します。( ベース左右に 2
個ずつあります。)
2. バルブユニットを上に持ち上げるようにして、
ヘッド部から外します。
51408-L1-00
バルブユニットを取り外す
Step 6
六角レンチでボルトを外す
取り外したバルブユニット
エアホースを取り外す
Step 5
エアホース
