JML1179200_YS100_Mainte_J.pdf - 第132页
4-7 4 5 バルブユニット右側のエアホースを取 り外します。 バルブユニットの右側２箇所のエアホースを取り 外してください。 51407-L1-00 6 バルブユニットをヘッド部から取り外 します。 1. 六角レンチ (5) でバルブユニットを固定して いるボルト 4 本を外します。( ベース左右に 2 個ずつあります。) 2. バルブユニットを上に持ち上げるようにして、 ヘッド部から外します。 51408-L1-00 バルブユ…
4-6
4
3.2 バルブ ( ソレノイドバルブ ) の交換
1
マシンの電源と供給エアを OFF します。
1. ソフトウェアを終了してマシンの電源を OFF
します。
2. マシン左下パネル内の「エア供給 / 排出」ス
イッチを右に回してエア供給を OFF します。
51417-L1-10
2
ヘッドユニットを手前に移動させます。
マシンの安全カバーを開け、ヘッドユニットを手
前側に移動させます。
3
ヘッドバルブユニット部ハーネスのコ
ネクターを外します。
1. ヘッドバルブユニット部に接続されているコ
ネクターをすべて外します。
2. バキュームセンサーボードに接続されている
コネクターを外します。
51405-L1-00
c
注意
コネクターハウジングに細いハーネスが接続されています
ので、断線には十分注意してください。コネクターを取り
外すときはハーネスを引っ張らないようにコネクターハウ
ジングを指でつかんで抜いてください。
4
エアホースを取り外します。
エジェクターユニットに差し込んであるエアホー
スを取り外します。
51406-L1-00
コネクターを取り外す
Step 3
コネクター
バキュームセンサーボードコネクター
エアホースを取り外す
Step 4
供給エアをOFFする
Step 1
「エア供給/排出」スイッチ
4-7
4
5
バルブユニット右側のエアホースを取
り外します。
バルブユニットの右側２箇所のエアホースを取り
外してください。
51407-L1-00
6
バルブユニットをヘッド部から取り外
します。
1. 六角レンチ (5) でバルブユニットを固定して
いるボルト 4 本を外します。( ベース左右に 2
個ずつあります。)
2. バルブユニットを上に持ち上げるようにして、
ヘッド部から外します。
51408-L1-00
バルブユニットを取り外す
Step 6
六角レンチでボルトを外す
取り外したバルブユニット
エアホースを取り外す
Step 5
エアホース
4-8
4
7

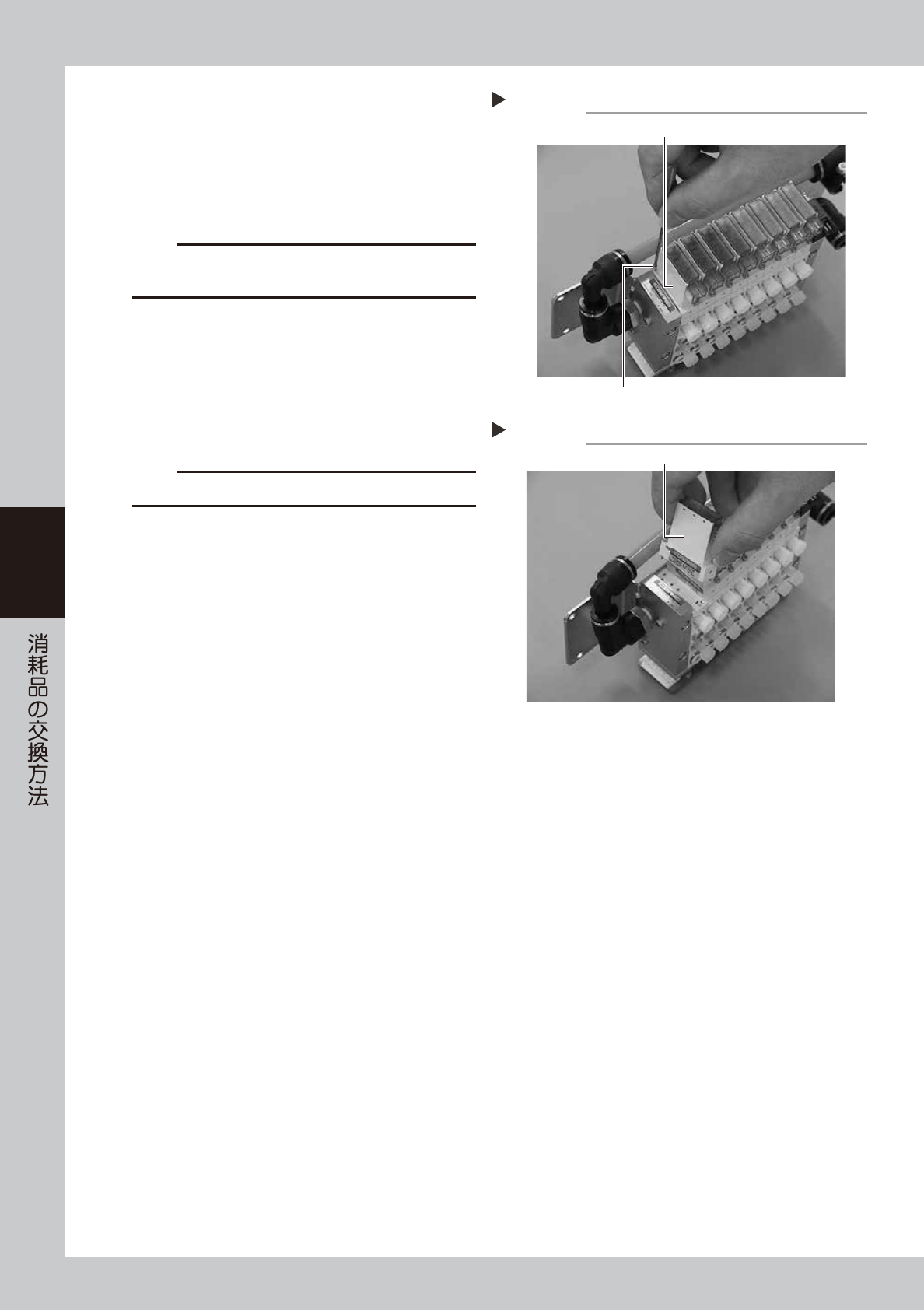

バルブ ( ソレノイドバルブ ) を取り外し
ます。
プラス精密ドライバーで交換するバルブ ( ソレノ
イドバルブ ) の固定スクリュー 2 本を緩めて取り
外してください。
51410-L1-00
c
注意
バルブ ( ソレノイドバルブ ) の裏側のガスケットを落とさな
いように注意してください。
8
新しいバルブ ( ソレノイドバルブ ) を取
り付けます。
プラス精密ドライバーで新しいバルブ ( ソレノイ
ドバルブ ) の固定スクリュー 2 本を締めて固定し
てください。
51411-L1-00
c
注意
ガスケットの付け忘れ、裏表、挟み込みに注意してください。
9
上記と逆の手順でバルブユニットを元
どおりに取り付けます。
エアホースやコネクターも元どおりに接続してく
ださい。
0
マシンの供給エアと電源を入れます。
マシンを起動し原点復帰を行ってください。
q
動作を確認します。
[ 装置 ]-「ヘッド」画面の [ バキューム ] ボタン
と [ ブロー ] ボタンを押して、異常な数値が出な
いことを確認してください。
バルブ(ソレノイドバルブ)を取り付ける
Step 8
新しいバルブ(ソレノイドバルブ)
バルブ(ソレノイドバルブ)を取り外す
Step 7
バルブ(ソレノイドバルブ)固定スクリュー
バルブ(ソレノイドバルブ)
