5-2 5 2. 給油箇所と周期 2.1 X 軸 X軸ガイド部 X軸の給油箇所 X軸ボールスクリュー部 グリスニップル グリスニップル (下側) グリスニップル (上側) 51501-L1-00 給油部位 給油箇所 周期 作業方法 ガイド 4 2 カ月 グリスガン：折り曲げタイプノズル ( Φ 5mm) ボールスクリュー 1 グリスガン：折り曲げタイプノズル ( Φ 5mm)
5-1
5
1.給油準備
1.1 適応グリス
グリス給油を行う場合は、必ず下記のヤマハ指定グリスを使用してください。
c
注意
指定外のグリスを使用するとマシンに損傷を与える場合があります。
給油箇所 対象 グリス名称
本機
X軸
ボールスクリュー
NSL グリス
部品番号：K48-M3856-00X
ガイド
Y軸
ボールスクリュー
ガイド
W軸
ボールスクリュー
ガイド
六角スプライン
PU 軸
ボールスクリュー
ボールガイド
ヘッド Z 軸
スプラインシャフト
1.2 グリスガン
グリス給油に使用するグリスガンは、給油箇所によって 3 種類の先端ノズルを差し替えて使用します。
給油指示にしたがって先端ノズルを変更してください。
グリスガン
グリスガン
30°折り曲げタイプ
ノズル
標準ノズル
ここで先端ノズル
を差し替える
チャックフレキタイプ
ノズル
30°
先端部外径 φ14
先端部外径 φ10
先端部外径 φ5
51500-L1-00
c
注意
先端ノズルは使用するグリスごとに準備してください。特性の異なるグリスを混ぜて使用すると、マシンの性能低下につながる
恐れがあります。
5-2
5

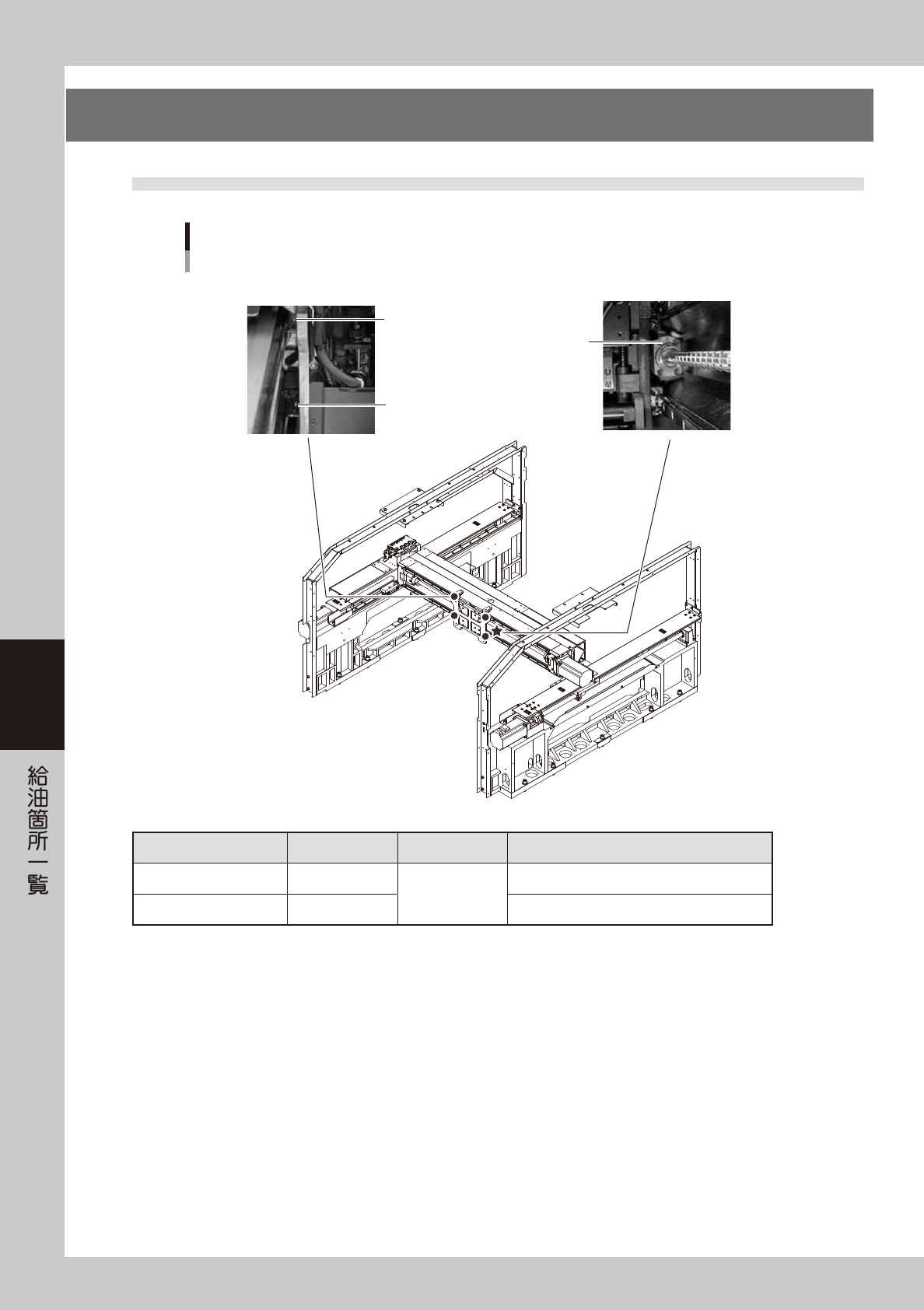

2.給油箇所と周期
2.1 X 軸
X軸ガイド部
X軸の給油箇所
X軸ボールスクリュー部
グリスニップル
グリスニップル (下側)
グリスニップル (上側)
51501-L1-00
給油部位 給油箇所 周期 作業方法
ガイド 4
2 カ月
グリスガン：折り曲げタイプノズル ( Φ 5mm)
ボールスクリュー 1 グリスガン：折り曲げタイプノズル ( Φ 5mm)
5-3
5

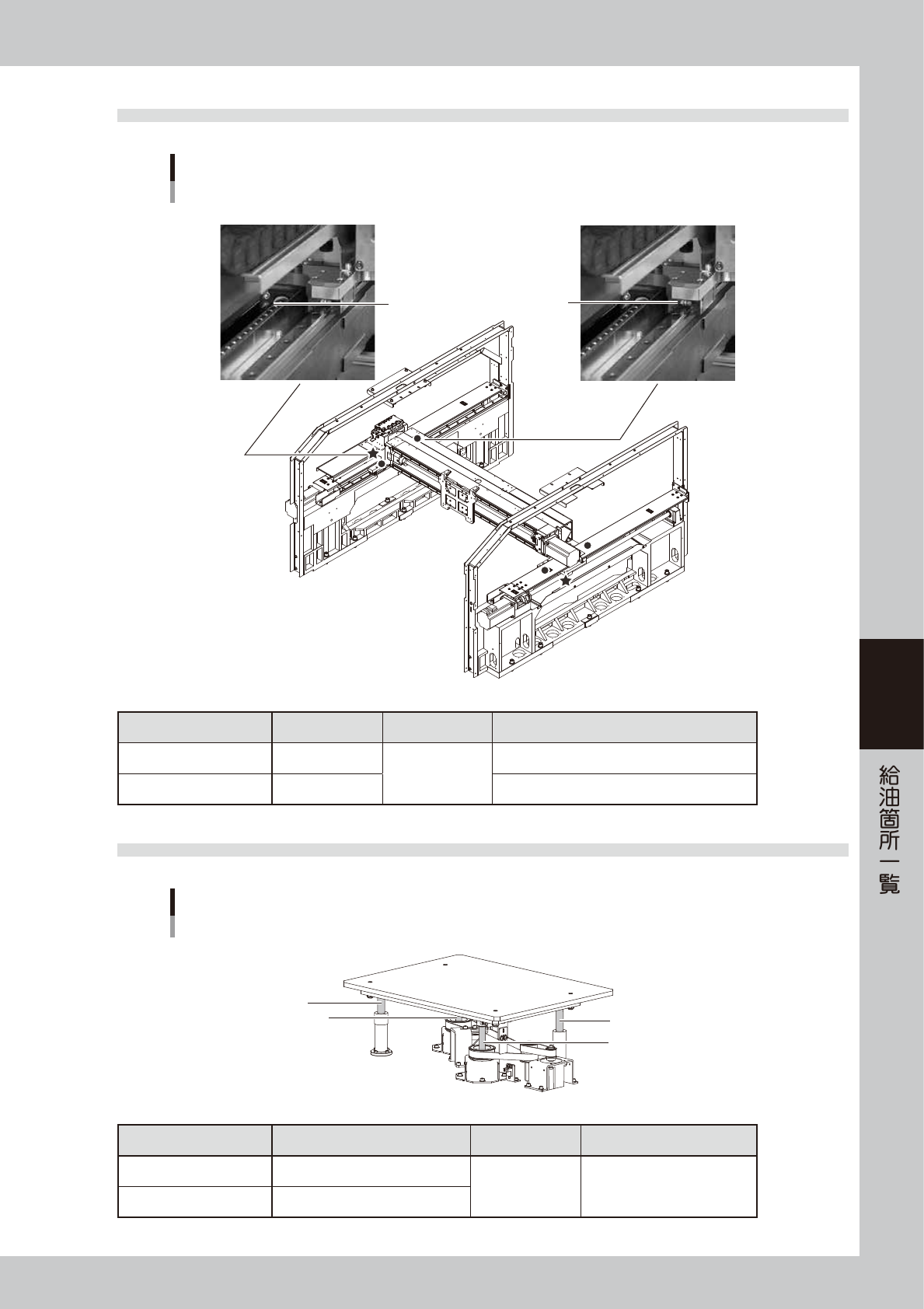

2.2 Y 軸
Y軸の給油箇所
グリスニップル
グリスニップル
(前後2カ所)
Y軸ガイド部Y軸ボールスクリュー部
51502-L1-00
給油部位 給油箇所 周期 作業方法
ガイド 4
2 カ月
グリスガン：標準タイプノズル ( Φ 10mm)
ボールスクリュー 2 グリスガン：フレキタイプノズル ( Φ 14mm)
2.3 PU 軸
PU軸の給油箇所
ボールスクリュー
ボールスクリュー
ボールガイド
ボールガイド
51503-L1-10
給油部位 給油箇所 周期 作業方法
ボールガイド 2( ツイン仕様は 4)
2 カ月 手塗り
ボールスクリュー 2( ツイン仕様は 4)
