A-1
A
1.仕様

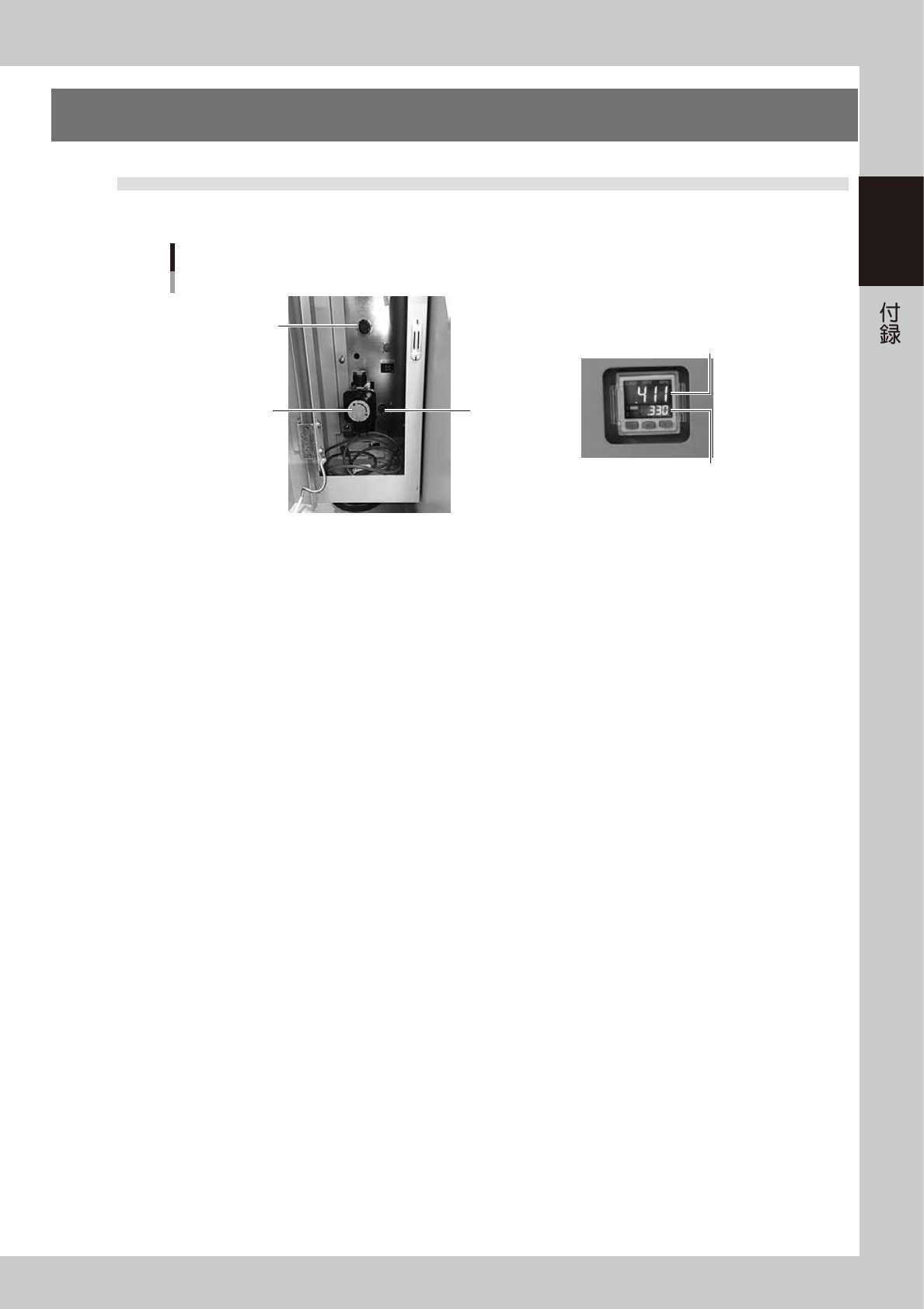

1.1 エア圧調整部
本体正面の左側および左下パネル内に、本機のエア駆動部に供給するエア圧の調整部があります。
エア圧調整部
「エア供給/排出」
スイッチ
エアカットバルブ
(テープカッター用）
圧力レギュレーター
本体設定圧力
エアダウン検出圧力
51A00-L1-00
■ 供給エア圧力
供給エア圧力とは、エア圧を設定する前の本機に供給される元圧力のことです。
下記の適正範囲内で供給してください。
0.45MPa 〜 0.7MPa
■ 圧力表示計
設定エア圧力 ( 上段 ) とエアダウン検出圧力 ( 下段 ) が表示されています。
通常は緑色で表示され、エアダウン検出時には赤色の表示に変わります。
■ 設定圧力とエアダウン検出圧力
本体設定圧力 ( 上段 ) ：0.40MPa 〜 0.41MPa
エアダウン検出圧力 ( 下段 ) ：0.33MPa
■ 「エア供給 / 排出」スイッチ
このスイッチを右に回すと、エア供給を遮断します。また、エア経路内に残っているエアも排出します。
■ エアカットバルブ ( テープカッター用 )
このスイッチを右に回すと、テープカッターへのエア供給を遮断します。また、エア経路内に残っているエアも排出します。
■ 元エア供給部
40SH( 日東工器 ) ソケットをつけた内径 8mm 以上のエアホースを準備し接続ください。エアドライヤー、およびエアフィ
ルターを通した清浄なエアをご使用ください。
A-2
A

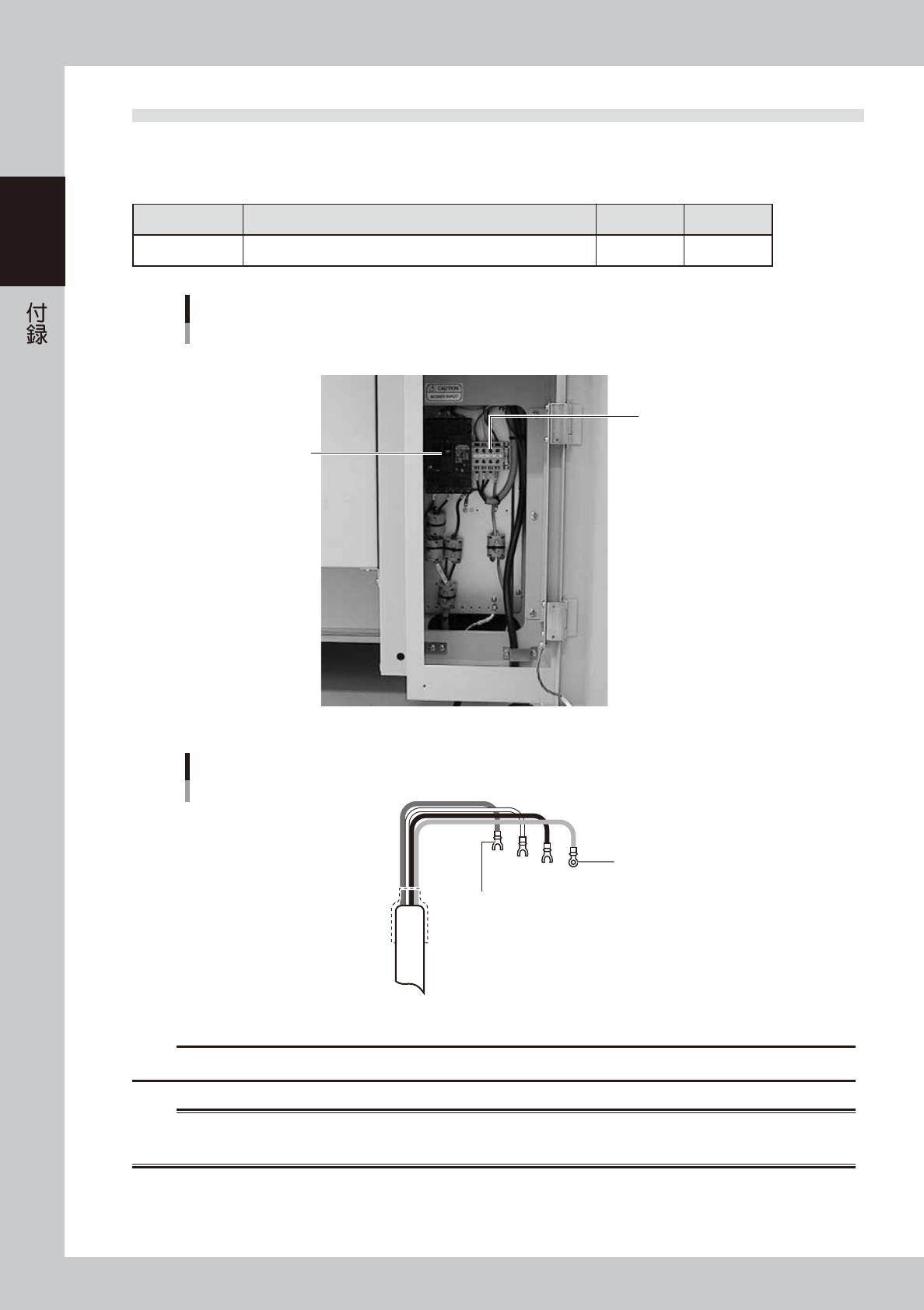

1.2 電源接続部
本体前面下の右パネルを開けると電源接続部があります。図に示すような電源ケーブルを使って、電源接続端
子台に L1、L2、L3 とアース (PE) を接続します。
■ 電源仕様
マシン名称 電源 周波数 電源容量
YS100 三相交流200/208/220/240/380/400/416V( ± 10%) 50/60Hz 5.2kVA
電源入力端子（L1, L2, L3)、
アース端子（PE）
メインブレーカー
電源入力端子
51A01-L1-00
圧着丸端子
圧着Y端子
電源ケーブル加工例
L1
L2
L3
PE
L=100mm
51A02-L1-00
c
注意
電源ケーブルには、導体断面積が 2.5mm
2
以上のものを使用してください。
w
警告
感電事故を防止するため、電源の接続は元電源が切れていることを確認してから行ってください。また、本体アース部の接続は
確実に行ってください。
A-3
A
2.保証について
お買い上げいただいた機械に万一不具合が生じた場合は、以下のように保証いたします。
■ 保証範囲
納入検収完了から起算して 1 年もしくは累積稼動 5,000 時間の短い方で製造側に責任がある故障が発生した場合、修理に
要する費用を無償で行います。
■ 保証期間 : 以下の何れかに該当した場合、保証期間が終了します。
1.製品の納入検収後 1 年を経過したもの
2.稼働 5000 時間を経過したもの
■ 保証除外事項 : 次の場合、保証は除外されます。
1.経時変化あるいは使用損耗により発生する不具合
例 : 塗装、メッキなどの自然退色、消耗部品の劣化など
2.品質、機能上影響のない軽微な感覚的現象
例 : コントローラーの発信音、モーターの回転音など
3.使用環境の影響に依る不具合
例 : エアー源の不純物、機上のほこり、ゴミ、オイルミストなど
■ 次に示すものに起因すると認められる不具合は、保証修理致しません。
1.地震、台風、水害、落雷などの天災、または事故、火災など
2.弊社、または代理店によって認められていない改造など
3.純正部品および指定潤滑グリス以外の使用
4.保守点検上の不備または間違い
5.指定代理店以外による整備
6.基礎および周辺の環境による製品本体の据付けレベルの変化に起因する故障
7.検収完了後に製品の移設、改造および仕様変更に伴う作業
8.無償支給で交換した故障部品が 30 日以内に弊社の指定場所に返却されない場合
■ ネットワーク接続について
ネットワーク接続は、マウンターおよびオフライン PC にて構成される閉じたネットワーク環境での利用を前提としてお
ります。お客様の社内 /社外ネットワークへの接続につきましては、お客様の責任において実施願います。ヤマハ発動機 ( 株 )
は、マウンターおよびオフライン PC のみで構成されるネットワーク以外への接続について、またはネットワーク設定お
よび接続したことにより発生する不具合につきましては、一切の責任を負いません。
■ USB について
・ USB メモリはヤマハ発動機 ( 株 ) 指定のもの ( マシン同梱品またはヤマハパーツ購入品 ) のみが保証の対象となります。
その他の USB メモリは、弊社の設備でご使用にならないようお願いいたします。
弊社指定以外の USB メモリ使用による不具合につきましては、いかなる場合も保証の対象外となります。
・ USB メモリの接続ポートに USB メモリ以外の USB デバイスを接続しないでください。これら対象外のデバイスを使用
するためのデバイスドライバのインストールを行いますと、設備が正しく動作しなくなる可能性があります。
対象外のデバイスを接続したことにより発生する不具合につきましては、一切の責任を負いません。
