1-6
1
2.1.2 ノズル
■ 消耗品 ( オブション購入品 )
・ SF ヘッドユニット仕様、FNC ヘッドユニット仕様共通ノズル
名称 部品名称 部品番号 備考
標準
30X 系ノズル
NOZZLE 301A ASSY. KHN-M7710-A4X 0603 〜 1005 サイズの部品
NOZZLE 302A ASSY. KHN-M7720-A3X 1608 〜 3216 サイズの部品
狭隣接
31X 系ノズル
NOZZLE 311A ASSY. KHY-M7710-A4X 0603 専用
NOZZLE 312A ASSY. KHY-M7720-A3X 1005 〜 1608 サイズの部品
NOZZLE 313A ASSY. KHY-M7730-A2X 2012 〜 3225 サイズの部品
標準・狭隣接
共通ノズル
NOZZLE 303A/314A AS. KHY-M7740-A0X 4532 〜 7343 サイズの部品、SOP
NOZZLE 304A/315A AS. KHY-M7750-A0X QFP、PLCC など
参考
標準タイプと狭隣接タイプノズルの混在運用はできません。
・ SF ヘッドユニット仕様専用ノズル
名称 部品名称 部品番号 備考
標準・狭隣接
共通ノズル
NOZZLE 305A/316A AS. KHY-M7760-A0X □ 32mm 〜 45mm の部品
NOZZLE 306A/317A AS. KHY-M7770-A0X 円筒形状部品
グリッパー
ノズル
( オプション )
Type30LH など - 部品形状にあわせて選定
c
注意
本マニュアルに記載されている部品 ( 部品番号 ) は発行時のものです。部品番号は予告無く変更される場合がありますので、発
注時には必ず最新であるか確認してください。
n
要点
グリッパーノズルは特殊形状部品の吸装着に使用します。部品の形状に合わせて選定 / 特注製作します。
1-7
1
名称 部品名称 部品番号 備考
ノズル関連
その他
BODY, NOZZLE 311 KHY-M7711-03X 311A 用 ノズル先端部のみ
BODY, NOZZLE 312 KHY-M7721-02X 312A 用 ノズル先端部のみ
BODY, NOZZLE 313 KHY-M7731-02X 313A 用 ノズル先端部のみ
BODY, NOZZLE 301 KHN-M7711-05X 301A 用 ノズル先端部のみ
BODY, NOZZLE 302 KHN-M7721-04X 302A 用 ノズル先端部のみ
BODY, NOZZLE 303/314 KHY-M7741-00X 303A/314A 用 ノズル先端部のみ
BODY, NOZZLE 304/315 KHY-M7751-00X 304A/315A 用
BODY, NOZZLE 305/316 KHY-M7761-00X 305A/316A 用
SPRING KHN-M7713-00X 303A/314A,306A/317A,313A 用
SPRING KHN-M7713-10X 301A,302A,311A,312A 用
PIN KHN-M7714-00X
301A,302A,303A/314A,
306/317A,312A,313A 用
CLIP KHN-M7715-00X
301A,302A,303A/314A,
306A/317A,311A,312A,313A 用
O-RING 90990-17J081 304A/315A 用 オゾン対策品
O-RING 90990-17J083 305A/316A 用 オゾン対策品
c
注意
本マニュアルに記載されている部品 ( 部品番号 ) は発行時のものです。部品番号は予告無く変更される場合がありますので、発
注時には必ず最新であるか確認してください。
1-8
1

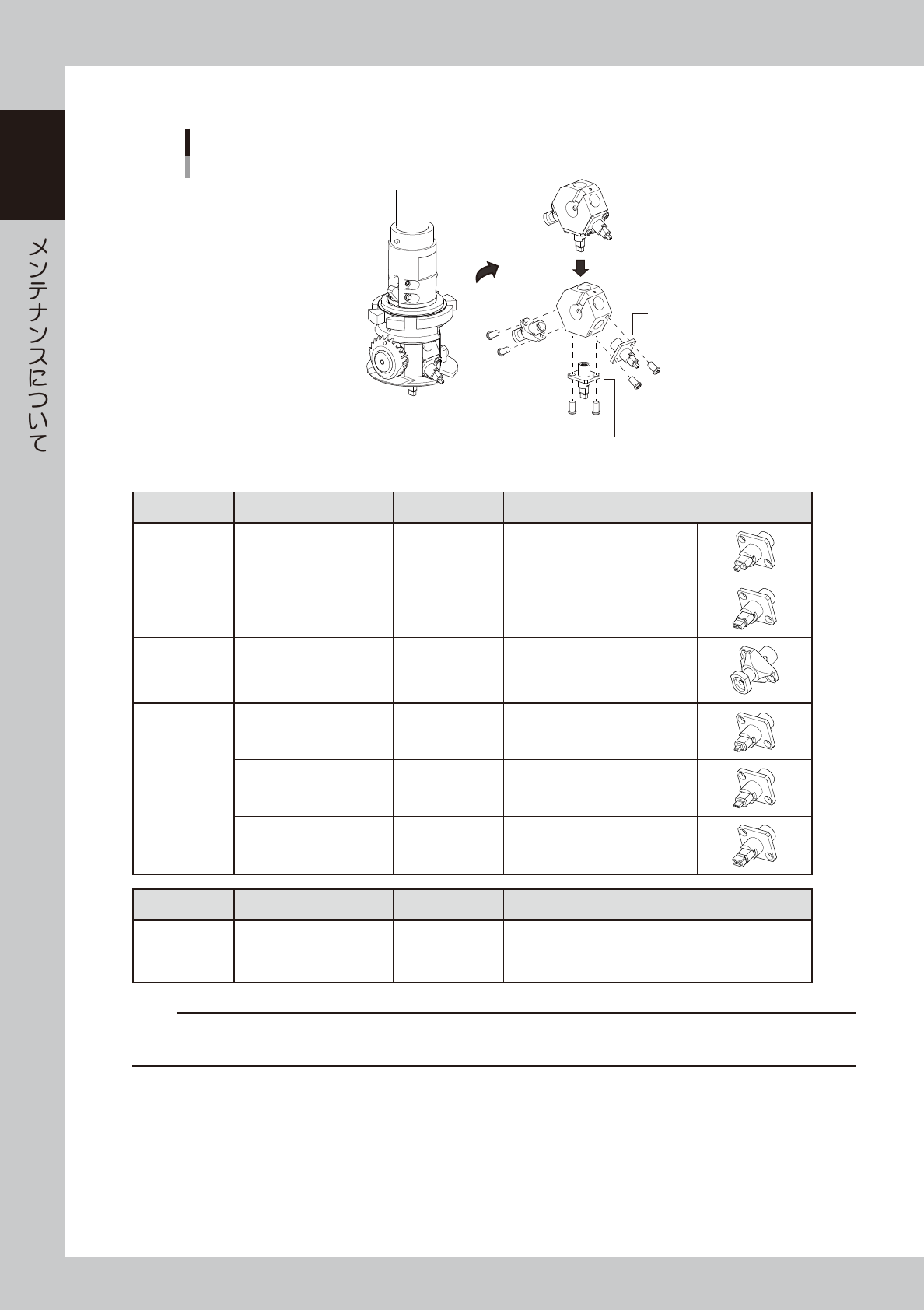

・ FNC ヘッドユニット仕様専用ノズル ( インデックスノズル )
FNCヘッド
インデックスノズルの例
Type 301Fノズル
Type 302Fノズル
Type 303Fノズル
51109-L1-00
名称 部品名称 部品番号 備考
標準タイプ
ノズル
NOZZLE 71FA ASSY. KV8-M71N1-A1X
0603 〜 1005 サイズの部品
ソフト上は 301F ノズル
NOZZLE 72F ASSY. KV8-M71N2-A1X
1608 〜 3216 サイズの部品
ソフト上は 302F ノズル
標準・狭隣接
共通ノズル
NOZZLE 73F/93F ASSY. KV8-M71N3-A0X
4532 〜 7343 サイズの部品、SOP
ソフト上は 303F ノズルもしくは
314F ノズル
狭隣接タイプ
ノズル
NOZZLE 311F ASSY. KJJ-M71N1-A0X
0603 専用
ソフト上は 311F ノズル
NOZZLE 312F ASSY. KJJ-M71N2-A0X
1005 〜 1608 サイズの部品
ソフト上は 312F ノズル
NOZZLE 92F ASSY. KV8-M772F-A0X
2012 〜 3225 サイズの部品
ソフト上は 313F ノズル
名称 部品名称 部品番号 備考
ノズル関連
その他
SPRING KV8-M71U7-00X 71F(301F),72F(302F),73F(303F),311F,312F,313F 用
SCREW, PAN HEAD 90990-08J012 インデックスノズル固定スクリュー
c
注意
本マニュアルに記載されている部品 ( 部品番号 ) は発行時のものです。部品番号は予告無く変更される場合がありますので、発
注時には必ず最新であるか確認してください。
