1-10 1 2.2 メンテナンスツール 2.2.1 クリーニングツール ■ クリーニングツール ( 同梱品 ) クリーニングツール 同梱品 ノズル清掃ワイヤー フィーダープレート清掃ブラシ ノズル先端クリーニングテープ 51104-L1-10 名称 部品名称 部品番号 備考 ノズル清掃ワイヤー NEEDLE ASSY KV8-M8883-A0X ノズル先端クリーニングテープ T APE, CLEANER KGT -M8895-00…
1-9
1
2.1.3 交換部品 ( 故障時 )
本書で示す交換部品とは、機能が失われる ( 故障する ) とマシン停止可能性のある部品ではあリますが、交換作
業後マシンの調整を伴わない部品を示しています。本機では下記の部品について故障時の交換方法を説明しま
す。
■ 交換部品
交換部品
故障時
ソレノイドバルブ
ビット交換用キャップ
コンベアユニット用バルブ
清掃用ブローバルブ
フィルター交換用キャップ
51103-L1-10
名称 部品名称 部品番号 備考
ソレノイドバルブ
VALVE KJJ-M717B-00X エジェクター & ブローオペレート用
ビット
BIT KHY-M7154-01X エジェクター交換用ビット
清掃用ブローバルブ
VALVE (SPARE PARTS) KGB-M37P1-00X 清掃ブロー用
コンベアユニット用バルブ
VALVE KHW-M8582-40X メインストッパーなど
c
注意
本マニュアルに記載されている部品 ( 部品番号 ) は発行時のものです。部品番号は予告無く変更される場合がありますので、発
注時には必ず最新であるか確認してください。
1-10
1

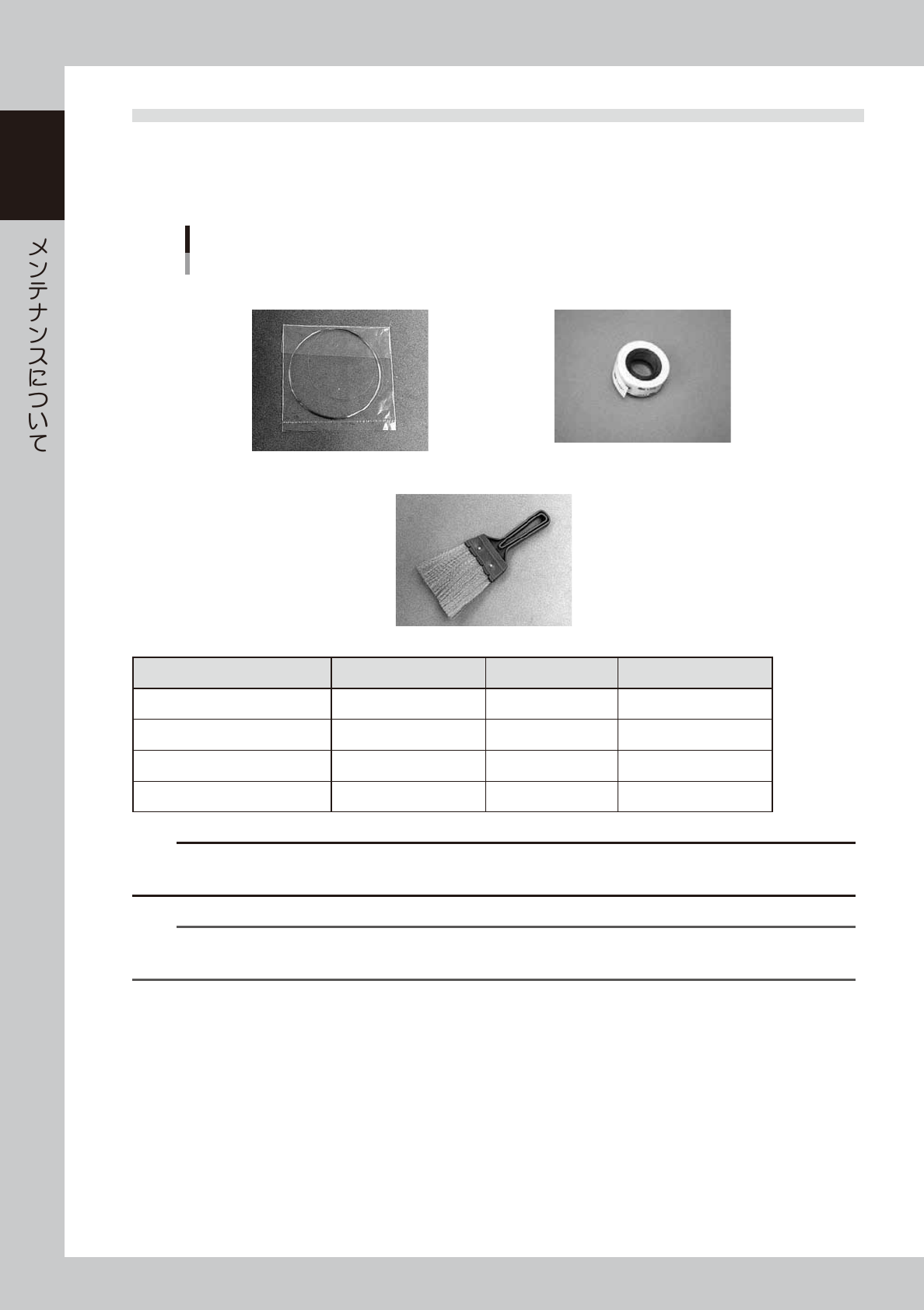

2.2 メンテナンスツール
2.2.1 クリーニングツール
■ クリーニングツール ( 同梱品 )
クリーニングツール
同梱品
ノズル清掃ワイヤー
フィーダープレート清掃ブラシ
ノズル先端クリーニングテープ
51104-L1-10
名称 部品名称 部品番号 備考
ノズル清掃ワイヤー
NEEDLE ASSY KV8-M8883-A0X
ノズル先端クリーニングテープ
TAPE, CLEANER KGT-M8895-00X 両面テープ
フィーダープレート清掃ブラシ
BRUSH, FEEDER KV7-M8880-20X
清掃ブラシ用フック
HOOK KGA-M13B9-00X
c
注意
本マニュアルに記載されている部品 ( 部品番号 ) は発行時のものです。部品番号は予告無く変更される場合がありますので、発
注時には必ず最新であるか確認してください。
n
要点
ノズル先端クリーニングテープ ( 両面テープ ) はノズル先端の清掃に使用します。ノズルを超音波洗浄器 ( オプション ) または
IPA で洗浄してからテープ清掃を実施するとより効果的です。
1-11
1

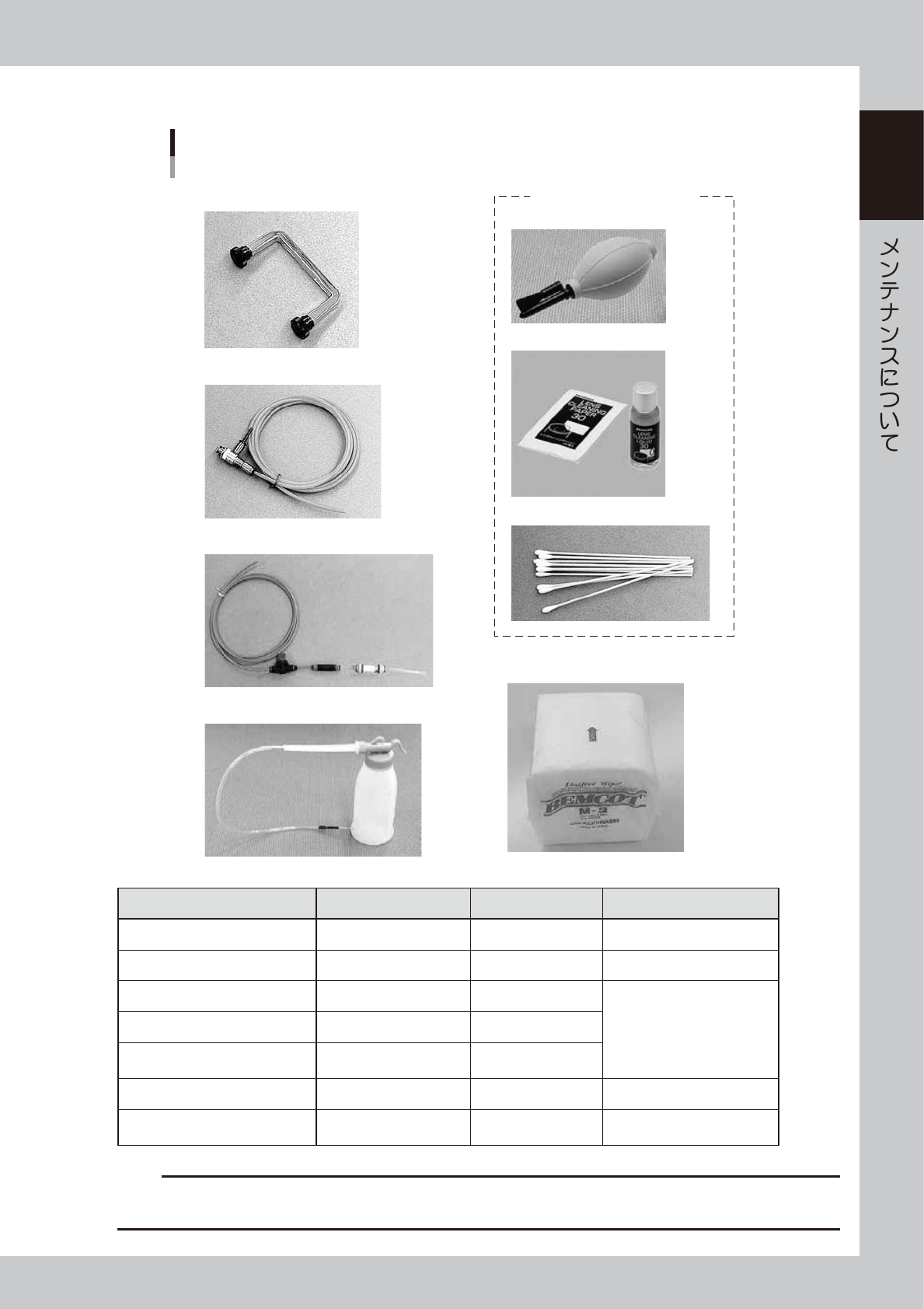

■ クリーニングツール ( オプション購入品 )
クリーニングツール
オプション購入品
ノズル清掃ワイヤー用ハンドル
エアブローツール
綿棒(15cm)
ブロアーブラシ
クリーニングキット
拭き取り用ワイパー
バキュームASSY.
CLEANER, VISION SET
レンズクリーナー、クリーニングペーパー
51105-L1-20
名称 部品名称 部品番号 備考
ノズル清掃ワイヤー用ハンドル
NEEDLE CLEANER ASSY KV8-M8881-A0X
エアブローツール
AIR BLOW TOOL KU4-M8590-00X φ 4mm エアホース
綿棒 (15cm)
SWAB KGA-M3802-00X
CLEANER,VISIONSET
(KHW-M3801-A0X)
ブロアーブラシ
BLOWER KGA-M3803-00X
レンズクリーナー、
クリーニングペーパー
CLEANER, LENS KGA-M3801-00X
クリーニングキット
CLEANING KIT KV8-M8860-00X
バキューム ASSY
VACUUM ASSY KHY-M88V0-A0X
清掃用 ( バキューム )
φ 4mm エアホース
c
注意
本マニュアルに記載されている部品 ( 部品番号 ) は発行時のものです。部品番号は予告無く変更される場合がありますので、発
注時には必ず最新であるか確認してください。
