3-4 3 1.1.3 ノズル先端部の清掃 ノズル先端の汚れは、多少であれば同梱の「ノズル先端クリーニングテープ」で除去することができます。 超音波洗浄器 ( オプション ) がある場合には、超音波洗浄器でノズルを洗浄したのちにノズル先端クリーニング テープを使用するとさらに効果があります。 以下に、超音波洗浄器とノズル先端クリーニングテープを用いたバフィングノズルの先端部の清掃手順を説明 します。 c 注意 ノズル先端清掃には…
3-3
3
1.1.2 ノズル板バネの確認
ノズル板バネの保持力が安定していないと、吸着、認識、搭載すべてに悪影響を与えます。ノズル板バネのノ
ズル保持状態を定期的に点検してください。
■ノズル板バネの点検ポイント
ノズルホルダーからノズルを脱着させて、以下を点検してください。
・ ノズル保持力が十分あること
・ 板バネとノズルとの隙間がないこと
・ ノズル板バネが変形していないこと
・ 板バネのノズル脱着部が摩耗していないこと
・ 固定スクリューが緩んでいないこと
ノズル板バネを確認する
固定スクリューが緩んで
いないこと
変形して
いないこと
隙間のないこと
摩耗していないこと
51304-L1-00
n
要点
上記のいずれかに問題があるときは、第 4 章「2. ノズル板バネの交換」を参照して板バネを交換してください。
板バネは、片側の部品のみ劣化が見られる場合でも、原則として必ず一対で部品交換をしてください。
n
要点
ノズルは取り外したヘッドへ必ず戻してください。
ノズルステーションからノズルを取り出した場合には、取り出した格納位置に正しく戻してください。
3-4
3
1.1.3 ノズル先端部の清掃
ノズル先端の汚れは、多少であれば同梱の「ノズル先端クリーニングテープ」で除去することができます。
超音波洗浄器 ( オプション ) がある場合には、超音波洗浄器でノズルを洗浄したのちにノズル先端クリーニング
テープを使用するとさらに効果があります。
以下に、超音波洗浄器とノズル先端クリーニングテープを用いたバフィングノズルの先端部の清掃手順を説明
します。
c
注意
ノズル先端清掃には、弊社推奨のクリーニングテープ (TAPE,CLEANER:KGT-M8895-00X) 以外のものを使用しないでください。
テープの粘着部分がノズル側に付着して実装不良につながる恐れがあります。
n
要点
クリーニングテープの使用方法の詳細は、テープに同梱されている手順書を参照ください。
e
1
ノズルを取り外します。
1. 非常停止ボタンを押して、マシンの安全カバー
を開けます。
2. ヘッドからノズルを取り外します。ノズルス
テーションがある場合には、[ ノズル STN
シャッター ] ボタンを押してノズルステーショ
ンのシャッターを開けて取り出します。
2
バフィング部を清掃します。
バフィング部にホコリが溜まっている場合には、
エアブローツール ( オプション ) などでホコリを
除去します。
513G1-L1-00
3
超音波洗浄器でノズルを洗浄します。
1. 超音波洗浄器内の容器 ( ビーカーなど ) にノ
ズルを入れます。
2. 容器にノズルが十分浸るまで IPA を入れます。
3. 超音波洗浄器に水を入れます。
4. 超音波洗浄を 10 分程度行います。
513G2-L1-00
n
要点
Type304A ノズルや Type307A ノズルなど、O リング付
きのノズルを超音波洗浄器で洗浄する場合には、O リング
を外してノズル本体だけ洗浄してください。

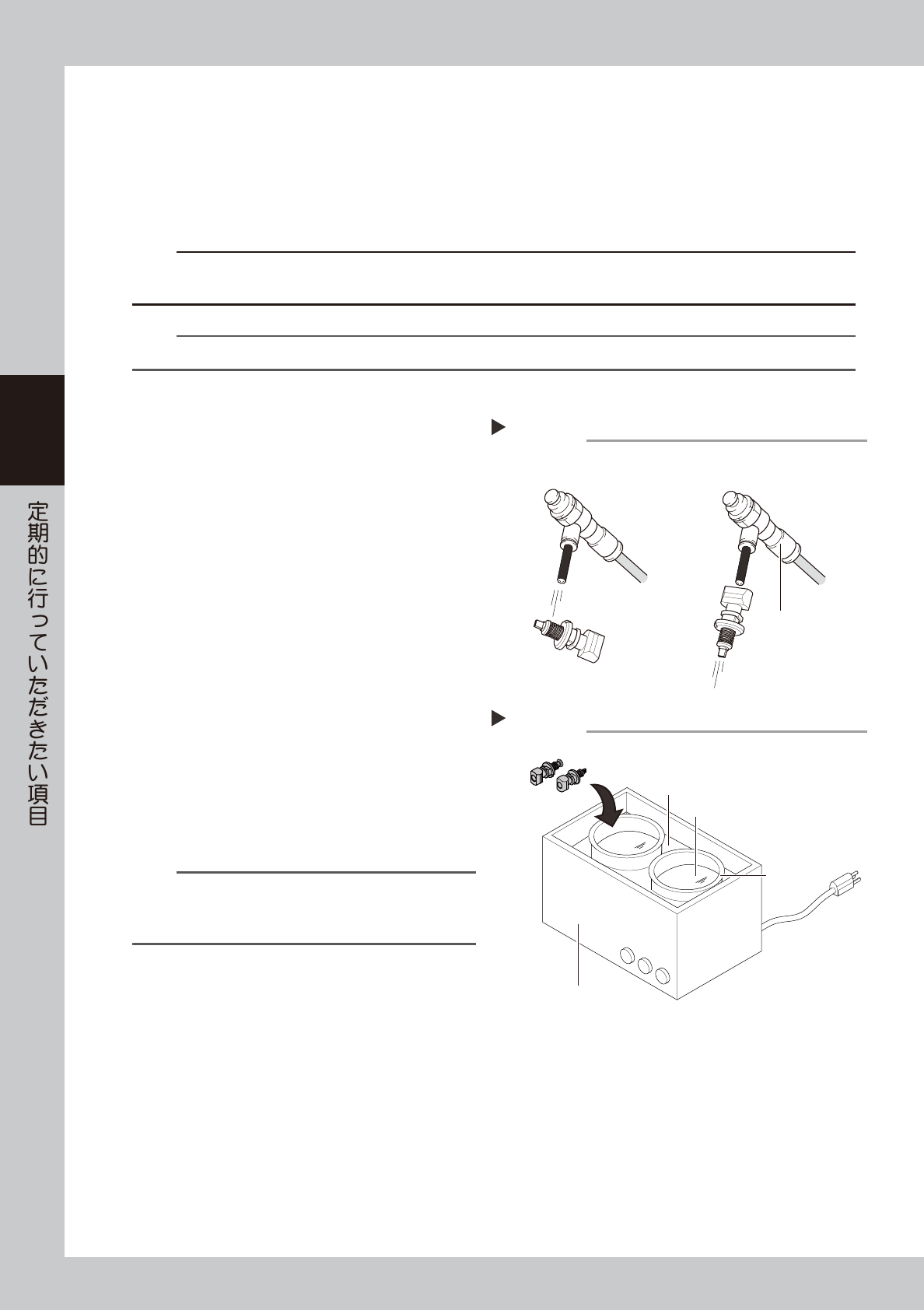

4
エアブローを行います。
1. 超音波洗浄器からノズルを取り出します。
2. ノズル全体をエアブローして IPA を除去しま
す。バフィング部とエア経路については重点
的にブローします。
エアブロー
Step 2, 4
エアブローツール
(オプション)
■ ノズルエア経路のブロー
■ バフィング部のブロー
超音波洗浄器
Step 3
超音波洗浄器
ビーカー
水を入れる
IPAを入れる
3-5
3
5
ノズル先端をクリーニングします。
ノズル先端クリーニングテープの粘着面にノズル
先端を垂直に数回押し付けて汚れを除去します。
513G3-L1-00
c
注意
ノズルをテープに押し付けた状態でノズルを回したり傾け
たりすると、テープの粘着面がノズルに付着するおそれが
あります。
6
バフィング部に給油をします。
本章「1.1.1 ノズルバフィング部の点検と清掃」
の「■バフィング部の清掃」を参照してノズルバ
フィング部に給油します。
7
ノズルをヘッドに戻します。
取り外したヘッドにノズルを戻します。
n
要点
ノズルステーションからノズルを取り出した場合には、取
り出した格納位置に戻してください。
ノズル先端クリーニングテープ
Step 5
ノズル先端クリーニングテープ
粘着面
ノズルを垂直に押し付ける
