3-6 3 1.2 グリッパーノズル ( オプション ) の清掃と給油 コネクタなどの搭載に使用するグリッパーノズルについても定期的な点検と給油が必要です。 n 要点 グリッパーノズルは特殊形状部品の吸装着に使用します。部品の形状に合わせて選定 / 特注製作します。 1.2.1 グリッパーノズルの点検 ■グリッパーノズル状態の確認 ノズルのグリップ部を指で押して動かしてください。スムーズに動作するのであれば問題ありませんが、戻り …
3-5
3
5
ノズル先端をクリーニングします。
ノズル先端クリーニングテープの粘着面にノズル
先端を垂直に数回押し付けて汚れを除去します。
513G3-L1-00
c
注意
ノズルをテープに押し付けた状態でノズルを回したり傾け
たりすると、テープの粘着面がノズルに付着するおそれが
あります。
6
バフィング部に給油をします。
本章「1.1.1 ノズルバフィング部の点検と清掃」
の「■バフィング部の清掃」を参照してノズルバ
フィング部に給油します。
7
ノズルをヘッドに戻します。
取り外したヘッドにノズルを戻します。
n
要点
ノズルステーションからノズルを取り出した場合には、取
り出した格納位置に戻してください。

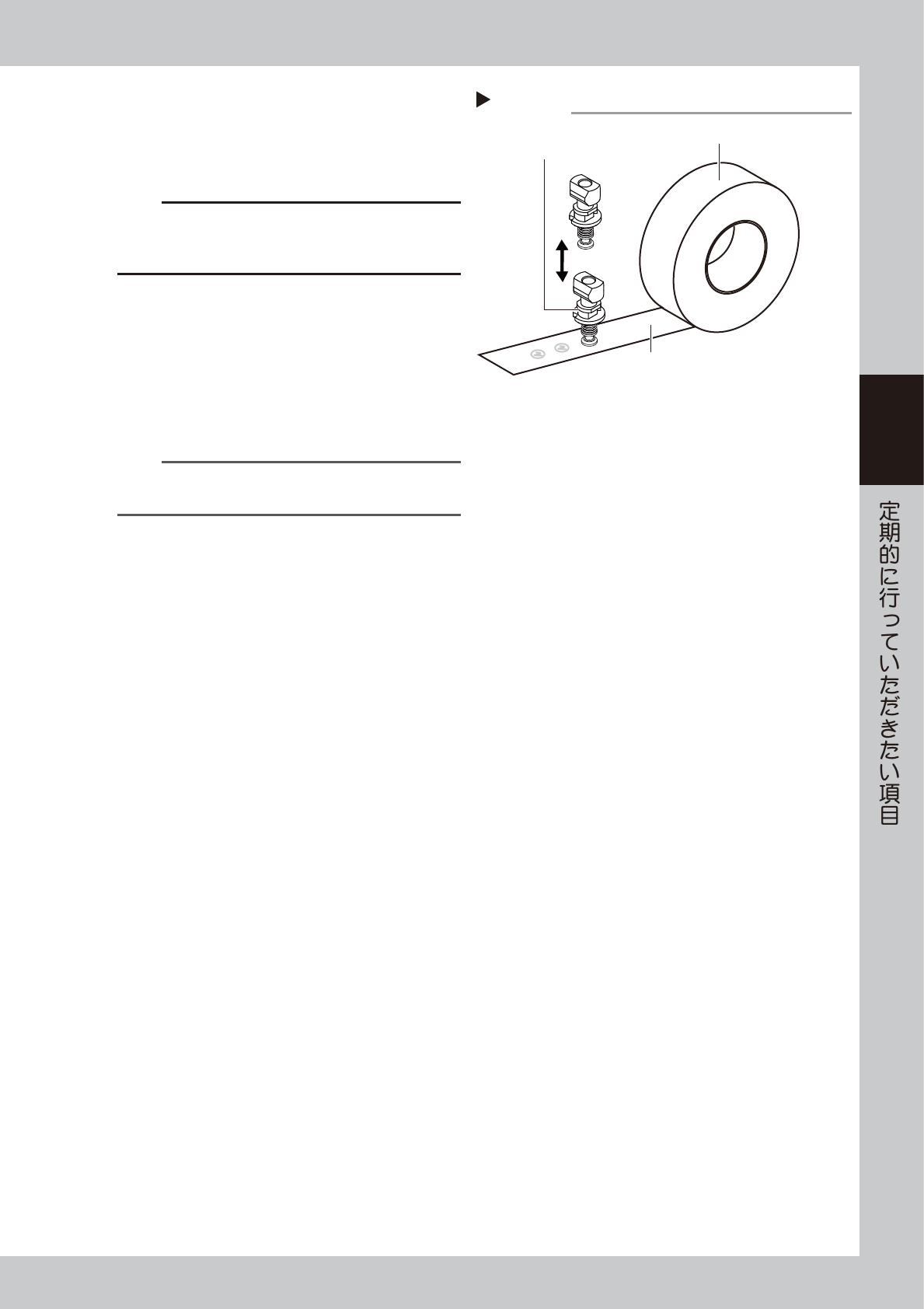

ノズル先端クリーニングテープ
Step 5
ノズル先端クリーニングテープ
粘着面
ノズルを垂直に押し付ける
3-6
3
1.2 グリッパーノズル ( オプション ) の清掃と給油
コネクタなどの搭載に使用するグリッパーノズルについても定期的な点検と給油が必要です。
n
要点
グリッパーノズルは特殊形状部品の吸装着に使用します。部品の形状に合わせて選定 / 特注製作します。
1.2.1 グリッパーノズルの点検
■グリッパーノズル状態の確認
ノズルのグリップ部を指で押して動かしてください。スムーズに動作するのであれば問題ありませんが、戻り
が悪かったり引っかかりがある場合には部品吸着エラーや認識エラーが発生します。次項を参照して清掃と給
油を実施してください。
また、グリップ部や動作部に磨耗や汚れがないことを確認します。グリップ部に磨耗が見られる場合にはノズ
ルを交換してください。

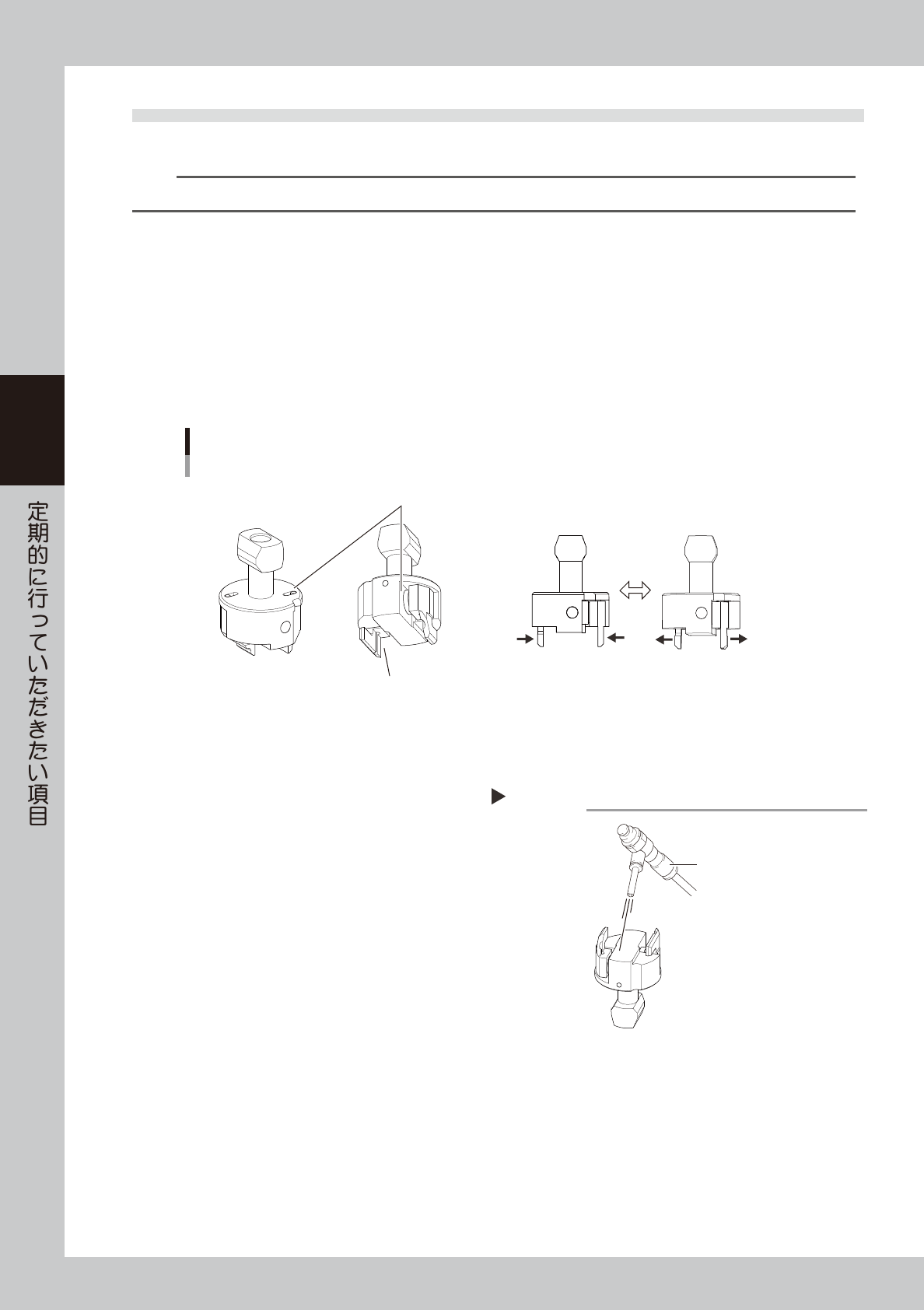

グリッパーノズルの点検
グリップ部が磨耗していないこと
汚れやホコリがないこと
スムーズに動作すること
513A1-L1-00
1.2.2 グリッパーノズルの清掃と給油
e
1
ノズルを取り外します。
1. 非常停止ボタンを押して、マシンの安全カバー
を開けます。
2. ヘッドからノズルを取り外します。ノズルス
テーションがある場合には、[ ノズル STN
シャッター ] ボタンを押してノズルステーショ
ンのシャッターを開けて取り出します。
2
ノズル動作部を清掃します。
グリッパーノズルの動作部にホコリが溜まってい
る場合には、エアブローツール ( オプション ) な
どでホコリを除去します。
513A2-L1-00
ブロー
Step2
エアブローツール
3-7
3
3
超音波洗浄器でノズルを洗浄します。
1. 超音波洗浄器内の容器 ( ビーカーなど ) にノ
ズルを入れます。
2. 容器にノズルが十分浸るまで IPA を入れます。
3. 超音波洗浄器に水を入れます。
4. 超音波洗浄を 10 分程度行います。
513A3-L1-00
4
エアブローを行います。
1. 超音波洗浄器からノズルを取り出します。
2. ノズル全体をエアブローして IPA を除去しま
す。ノズルの動作部とエア経路については重
点的にブローします。
513A4-L1-00
5
ノズルに給油します。
1. 綿棒もしくは精密ドライバーの先端に少量の
タービン油をつけます。
2. ノズルの動作部にタービン油を塗布します。
3. ノズルを数回動作させて動作部にタービン油
をなじませます。
513A5-L1-00
n
要点
動作部には皮膜程度の油分があれば十分です。
6
余分な油分を除去します。
1. エアブローツールで動作部をエアブローして、
余分な油分を除去します。
2. 綿棒やウエスで動作部周辺の余分な油分を拭
き取ります。
7
ノズルの動作確認を行います。
1. 取り外したヘッドにノズルを取り付けます。
ノズルステーションからノズルを取り外した
場合には、一旦ノズルをノズルステーション
に戻して、[ ノズル変更 ] ボタンでノズルをヘッ
ドに取り付けます。
2. [ 装置 ]-「ヘッド」画面で、該当するヘッド
の [ バキューム ] ボタンを押してグリッパーノ
ズルがスムーズに閉じることを確認します。
3. 再度 [ バキューム ] ボタンを押してバキューム
を解除します。グリッパ－ノズルがスムーズ
に開くことを確認します。
n
要点
ノズルステーションからノズルを取り出した場合には、取
り出した格納位置に戻してください。

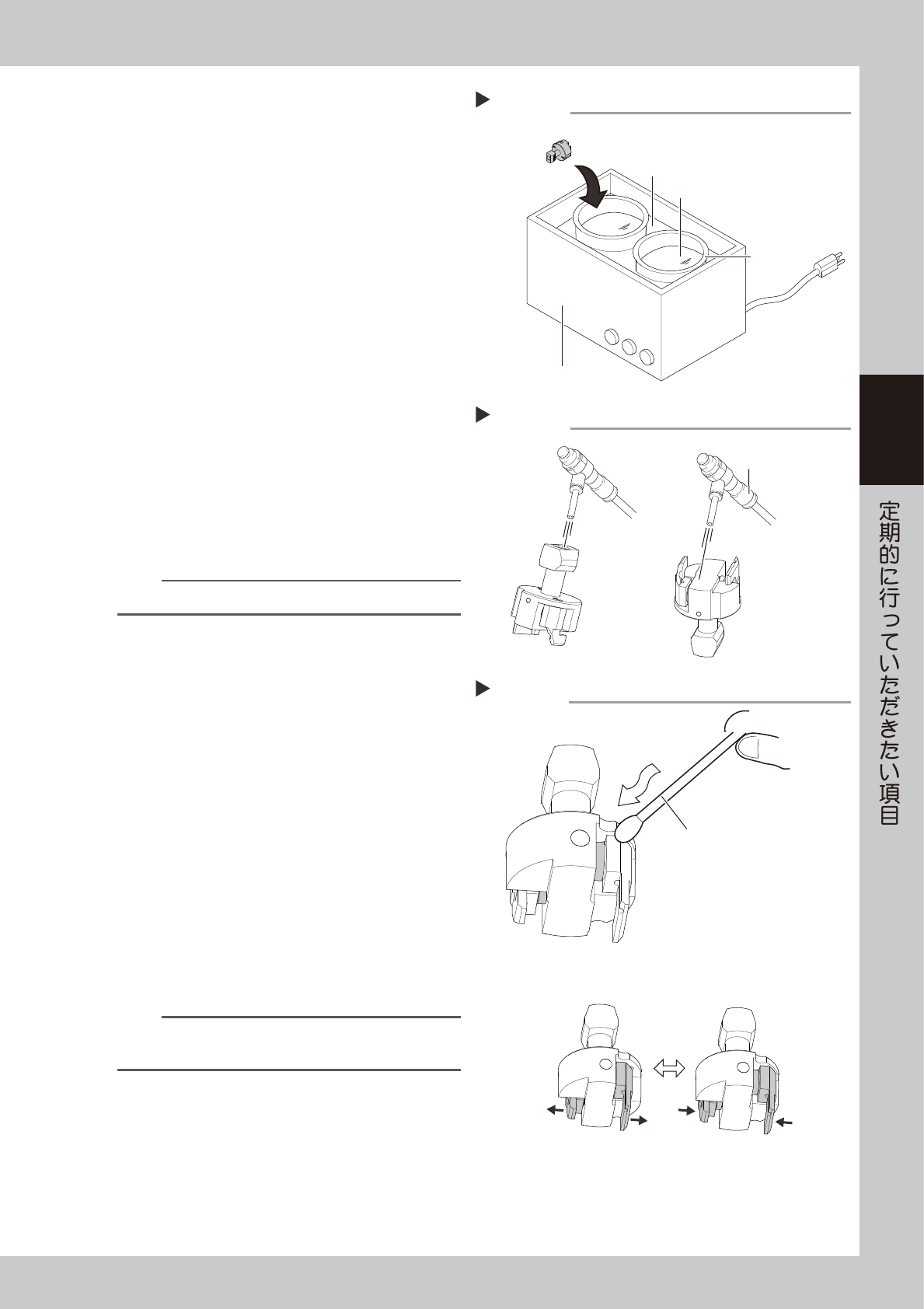

超音波洗浄器
Step3
超音波洗浄器
ビーカー
水を入れる
IPAを入れる
Step4
ブロー
エアブローツール
タービン油をなじませる
グリッパノズルの給油
Step 5
綿棒もしくは精密ドライバーで
タービン油を少量つける
