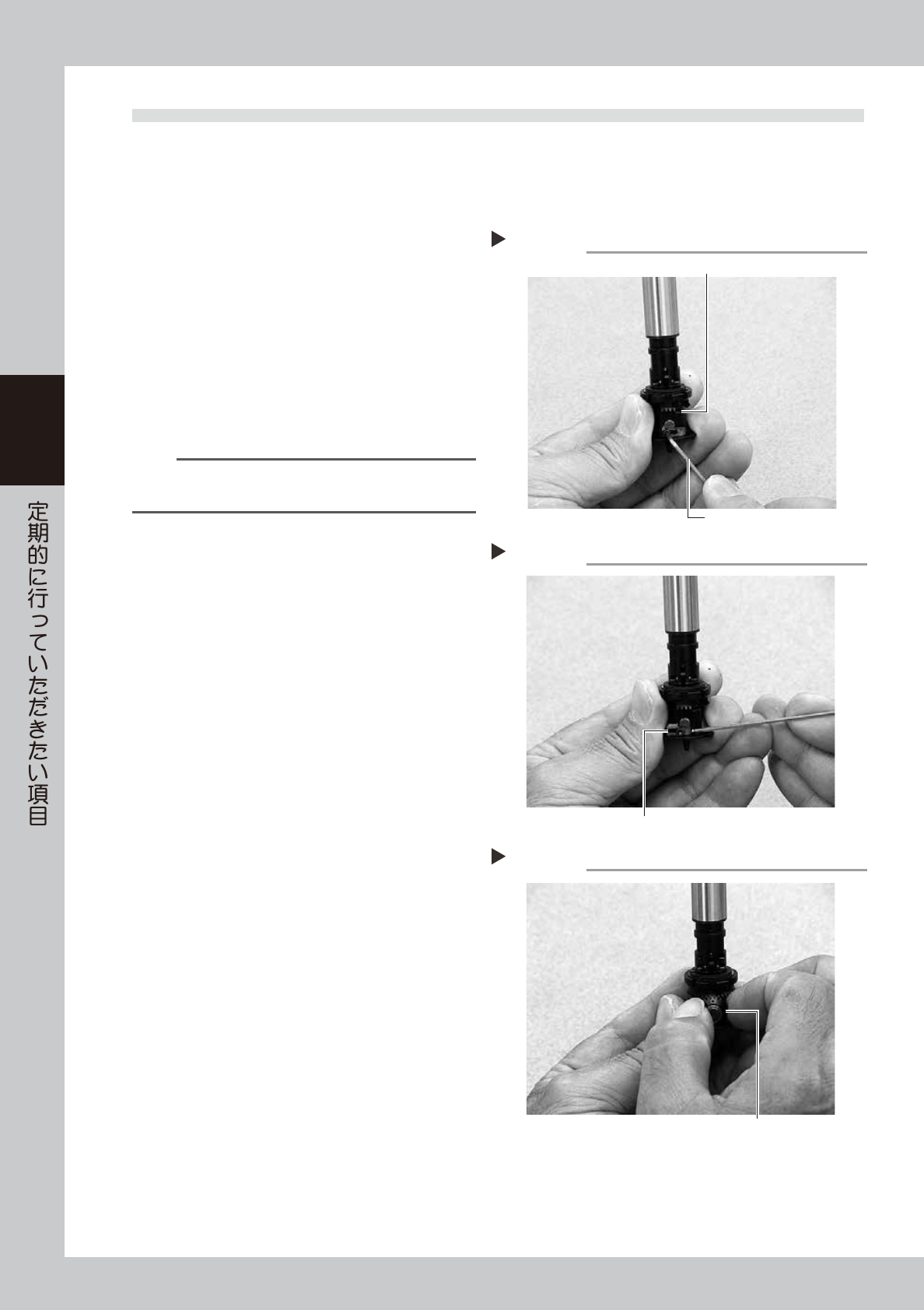

3-12
3
2.2 FNC ノズルの清掃
2.2.1 FNC ノズル ASSY の取り外し
FNC ノズルの清掃方法を説明します。
1
原点復帰を行います。
安全を確認してから、段取り画面の [ 原点復帰 ]
ボタンを押してください。
2
真ん中のノズルに交換します。
FNC ヘッドに付いている 3 種類のノズルのうち、
真ん中のノズルをセットします。
[ 装置 ]-「ヘッド」画面の [ ノズル変更 ] ボタン
を押して、FNC ヘッド ( ヘッド 2、4、6、8) をす
べて「タイプー 302F(312F、313F)」ノズルに
交換してください。
n
要点
マシンの仕様によって、真ん中のノズルタイプが変わりま
す。事前に仕様を確認してください。
e
3
ヘッドを手前に移動させます。
1. 非常停止ボタンを押してマシンの安全カバー
を開けます。
2. ヘッドユニットを手前に移動させます。
4
ストッパーブロックをスライドさせま
す。
1. 六角レンチ (1.5) でストッパーブロックを固定
しているボルトを緩めます。
51310-L1-00
2. ストッパーブロックを横に押してスライドさ
せてください。
51311-L1-00
5
FNC ノズル ASSY のシャフト部を引き
抜きます。
ノズルを持ちながら、ベベルギアに取り付けてあ
るシャフトをベベルギアと一緒に水平に引き抜い
てください。
51312-L1-00
ストッパーブロックの固定ボルトを緩める
Step 4-1
六角レンチ(1.5)
ストッパーブロック
ストッパーブロックをスライドさせる
Step 4-2
ストッパーブロックをスライドさせる
シャフト部を抜く
Step 5
ベベルギアとシャフトを引き抜く

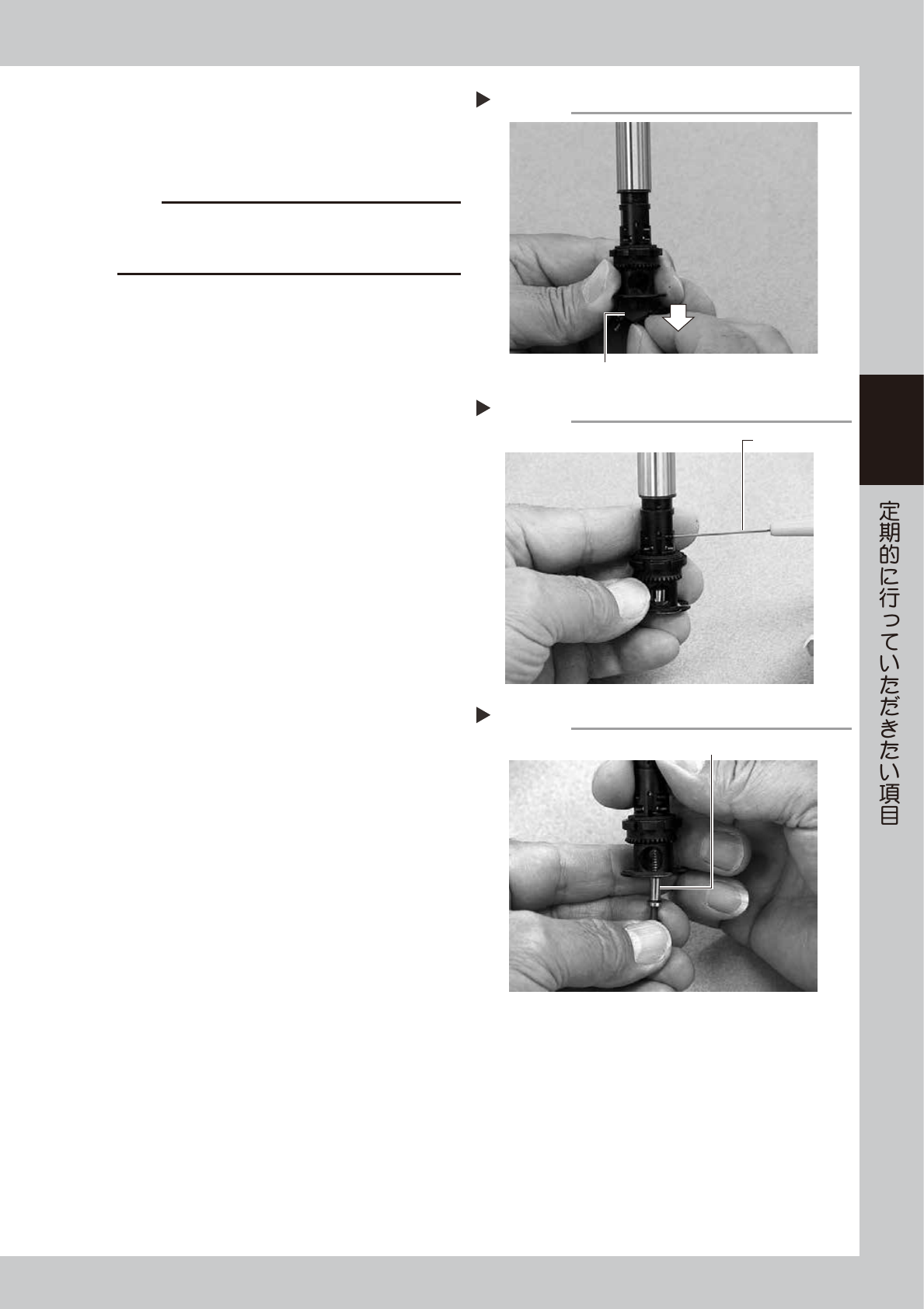

3-13
3
6
FNC ノズル ASSY を取り外します。
FNC ノズル ASSY を下に引いて、ヘッドから取
り外してください。
51313-L1-00
c
注意
各 FNC ヘッドのノズル ASSY、ベベルギア、ベベルギアの
シャフトは、ヘッドごとに取り分けておき、他のヘッドの
部品と混ざらないようにしてください。
7
FNC ロケートピンを取り外します。
1. 専用六角レンチ (0.7) もしくは市販品の六角レ
ンチ (0.7) でロケートピンカムのストッパー用
セットスクリューを緩めます。（カムが沈む位
置で止めます。）
51314-L1-00
2. ロケートピンが飛び出さないように手で押さ
えながらロケートピンカムをシャフト内に沈
み込ませます。
ロケートピンとスプリングが抜け出ますので
取り外してください。
51315-L1-00
FNCノズルASSYの取り外し
Step 6
FNCノズルASSY
セットスクリューを緩める
Step 7-1
専用六角レンチ
ロケートピンとスプリングを取り外す
Step 7-2
ロケートピンとスプリングを取り外す

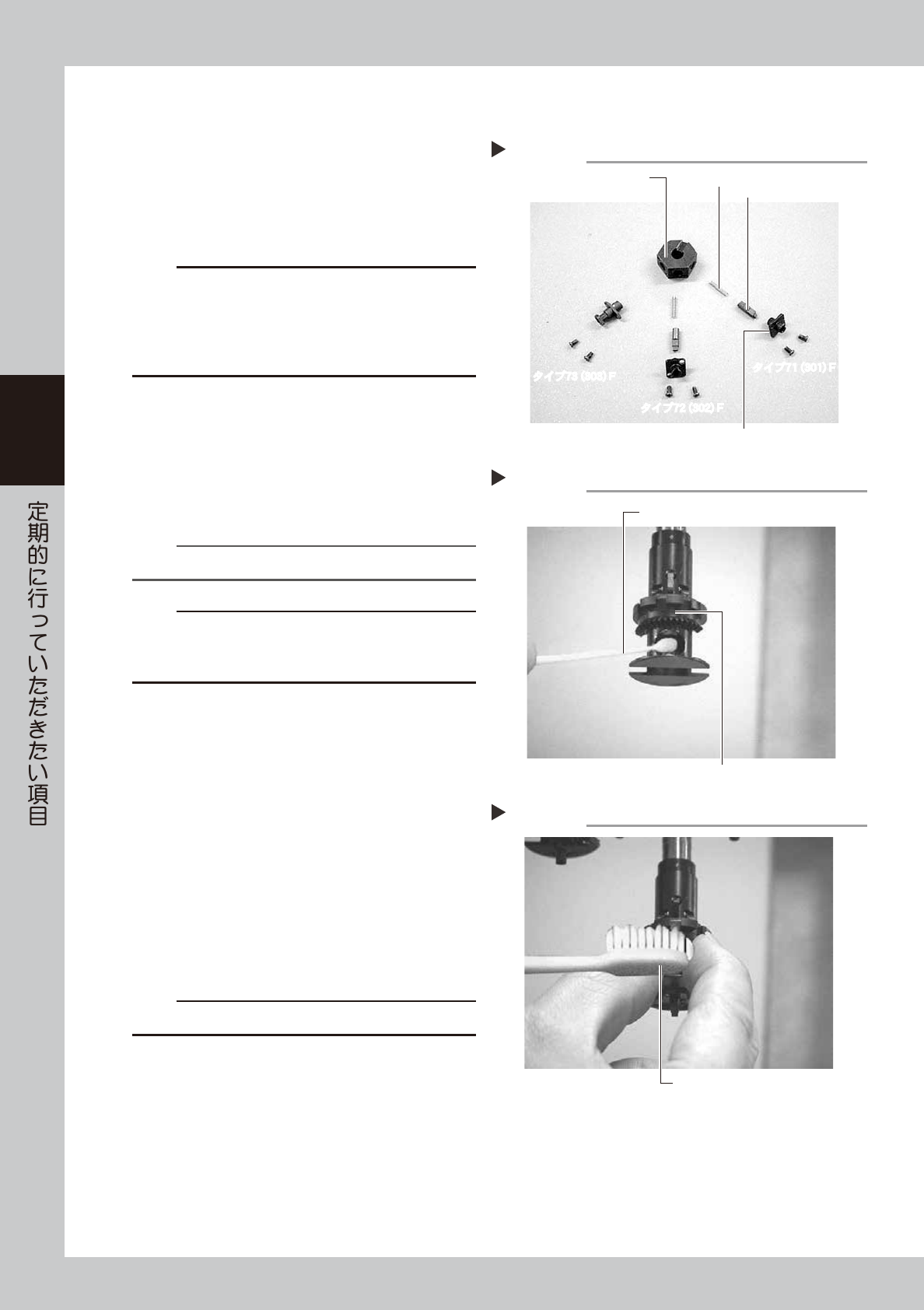

3-14
3
2.2.2 FNC ノズル ASSY の分解清掃
1
FNC ノズル ASSY を分解します。
プラスドライバー (No.0 または No.00) を使用し
て、ノズル固定ネジを外し、FNC ノズル ASSY
からノズルやスプリングを取り外してください。
51316-L1-00
c
注意
ドライバービットの大きさがメーカーにより多少異なるこ
とがあるため、ネジのサイズに合ったドライバーを使用し
てください。
ノズル内にはバフィング用のスプリングが入っています。
無くさないように注意してください。
2
部品をアルコールに漬けて洗浄します。
1. IPA もしくは無水エタノールを入れた容器に、
ノズル、スプリング、ノズルブラケット、ノ
ズルブロック、ベベルギア、シャフトを入れ
ます。
2. そのまま５分程度漬け置き洗浄します。
n
要点
漬け置き中に Step3 の清掃をしてください。
c
注意
ノズルに付いていた O リングはアルコールに漬けないでく
ださい。
O リングが伸びて使用に適さなくなります。
3
FNC ノズル ASSY 取付用シャフト穴を
清掃します。
Step2 の漬け置き中に、ホルダーインデックスの
FNC ノズル ASSY 取付用シャフト穴を次のよう
に清掃します。
1. アルコールを湿した綿棒で穴部を清掃し、エ
アブローツール ( オプション ) でブローしま
す。
51317-L1-00
2. ホルダーインデックスの大ベベルギアをアル
コールを湿した歯ブラシなどで清掃し、エア
ブローツールでブローします。
51318-L1-00
c
注意
綿棒は、毛羽などが出ないものを使用してください。
FNCノズルASSY.の分解
Step 1
ノズルブラケット
ノズル
ブロック
スプリング
ノズル先端部
タイプ71 (301) F
タイプ71 (301) F
タイプ72 (302) F
タイプ72 (302) F
タイプ73 (303) F
タイプ73 (303) F
ホルダーインデックスの清掃1
Step 3-1
ホルダーインデックス
アルコールを湿した
綿棒で清掃する
ホルダーインデックスの清掃2
Step 3-2
アルコールを湿した歯ブラシで
ベベルギアを清掃する
