2.2.2 FNC ノズル ASSY の分解清掃

FNC ノズル ASSY を分解します。

プラスドライバー (No.0 または No.00) を使用し

て、ノズル固定ネジを外し、FNC ノズル ASSY

からノズルやスプリングを取り外してください。

51316-L1-00

注意

ドライバービットの大きさがメーカーにより多少異なるこ

とがあるため、ネジのサイズに合ったドライバーを使用し

てください。

ノズル内にはバフィング用のスプリングが入っています。

無くさないように注意してください。

部品をアルコールに漬けて洗浄します。

1. IPA もしくは無水エタノールを入れた容器に、

ノズル、スプリング、ノズルブラケット、ノ

ズルブロック、ベベルギア、シャフトを入れ

ます。

2. そのまま５分程度漬け置き洗浄します。

要点

漬け置き中に Step3 の清掃をしてください。

注意

ノズルに付いていた O リングはアルコールに漬けないでく

ださい。

O リングが伸びて使用に適さなくなります。

FNC ノズル ASSY 取付用シャフト穴を

清掃します。

Step2 の漬け置き中に、ホルダーインデックスの

FNC ノズル ASSY 取付用シャフト穴を次のよう

に清掃します。

1. アルコールを湿した綿棒で穴部を清掃し、エ

アブローツール ( オプション ) でブローしま

す。

51317-L1-00

2. ホルダーインデックスの大ベベルギアをアル

コールを湿した歯ブラシなどで清掃し、エア

ブローツールでブローします。

51318-L1-00

注意

綿棒は、毛羽などが出ないものを使用してください。

FNCノズルASSY.の分解

Step 1

ノズルブラケット

ノズル

ブロック

スプリング

ノズル先端部

タイプ71 (301) F

タイプ72 (302) F

タイプ73 (303) F

ホルダーインデックスの清掃1

Step 3-1

ホルダーインデックス

アルコールを湿した

綿棒で清掃する

ホルダーインデックスの清掃2

Step 3-2

アルコールを湿した歯ブラシで

ベベルギアを清掃する

3-15

スプラインシャフト内をエアブローし

ます。

[ 装置 ]-「ヘッド」画面で各ヘッドの [ ブロー ]

ボタンを押して、スプラインシャフト内をエアブ

ローしてください。

52303-L1-00

アルコール容器から部品を取り出して、

清掃します。

1. ノズルブロックは、ニードルピアスなどで穴

の内部を清掃します。

51320-L1-00

2. べベルギアは、ウエス、歯ブラシ、綿棒など

でギア部、穴部、表面を清掃します。

51321-L1-00

3. ベベルギアのシャフトは、ニードルピアスや

ウエスなどで中央部の穴と表面を清掃します。

51322-L1-00

4. 他の部品はウエスなどで清掃します。

清掃した部品をエアブローします。

エアブローツールを使用して、清掃した部品を十

分にエアブローしてください。

ノズルの洗浄状態を確認します。

洗浄したノズル先端部の詰まり、欠け、異物の付

着がないか確認します。

・ 先端部の詰まりが取れていないときは、再洗

浄するか、ノズル清掃用ワイヤーを使って、

清掃してください。

・ ノズルが欠けていたり、付着した異物が除去

できないときはノズルを交換してください。

FNC ノズルを組み立てます。

ノズルを元どおりに組み付けます。

注意

バフィング用のスプリングを入れ忘れないでください。

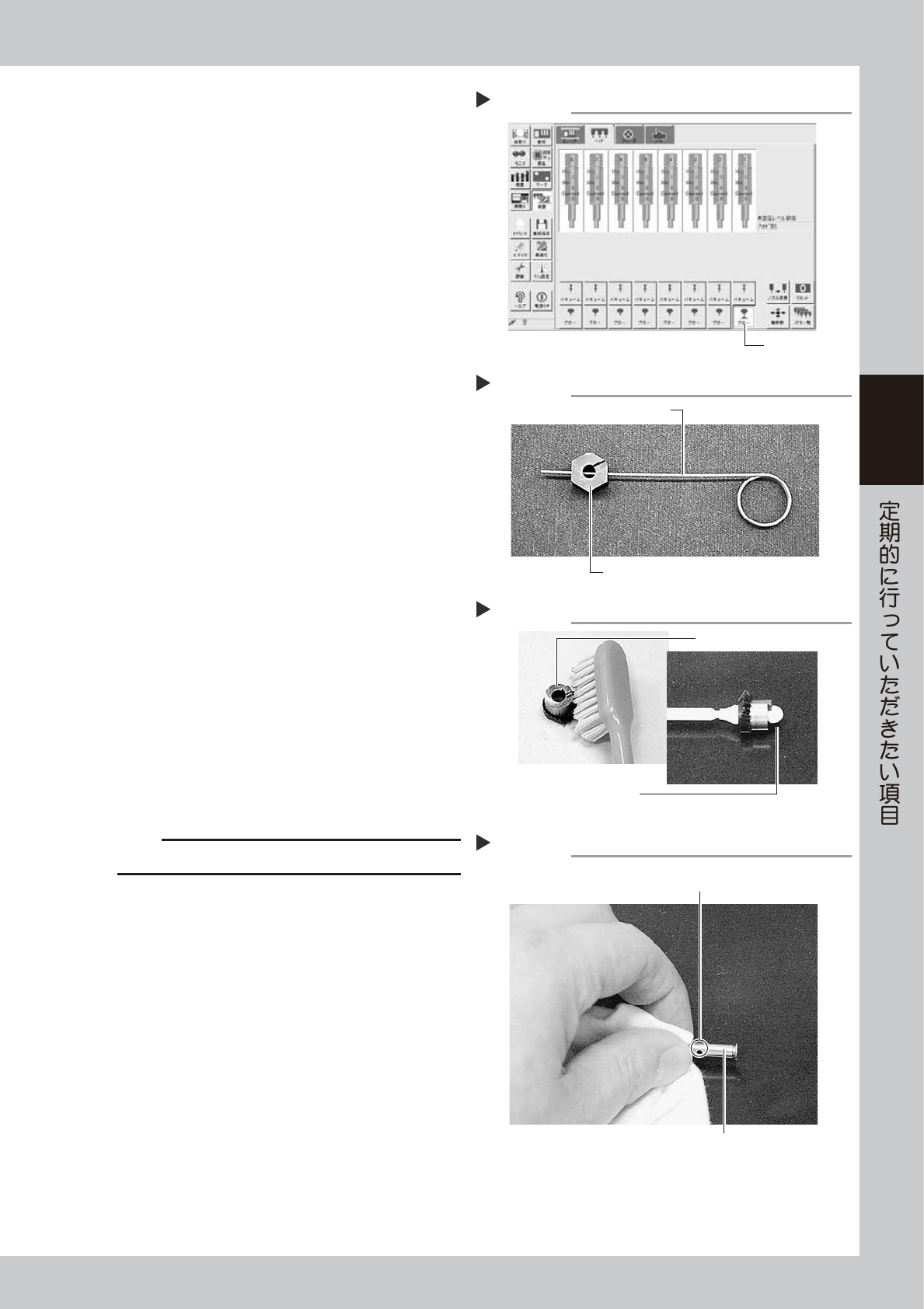

[ブロー]ボタンでエアブローする

Step 4

[ブロー]ボタン

ノズルブロックの清掃

Step 5-1

ノズルブロック

ニードルピアス

ベベルギアの清掃

Step 5-2

ベベルギア

ベベルギアの穴を

綿棒で清掃する

ベベルギアシャフトの清掃

Step 5-3

ベベルギアのシャフト

シャフト中央の穴もニードル

ピアスなどで清掃する

3-16

バフィング部を清掃します。

バフィング部に IPA( イソプロピルアルコール )

またはエタノールを塗布し、数回バフィング動作

を繰り返して清掃してください。清掃後は十分に

エアブローして余分な IPA またはエタノールを除

去してください。

バフィング部に給油します。

バフィング部に精密ドライバーなどで少量 ( しみ

込む程度 ) のタービン油を塗布してください。

51323-L1-00

バフィング動作を確認します。

数回バフィング動作を繰り返して、タービン油を

なじませます。ホコリの出ないウエスを使ってノ

ズル周りの余分な油分を拭き取ります。

51324-L1-00

余分な油分を除去します。

ノズル先端側から約 5 秒、ノズル取り付け側から

約 5 秒程度エアブローツールでエアブローしま

す。この作業を 3 回程度繰り返してノズル内に

残った余分なタービン油を除去します。

要点

バフィング部には皮膜程度の油分があれば十分です。

油分の除去状態を確認します。

任意で市販の油取り紙などを使用してエアーブ

ローを行い、ノズル内の残留油分の状態を確認し

てください。

要点

通常、Step12 の作業を行えば油分は除去されるはずです。

残っている場合はもう一度エアブローしてください。

51325-L1-00

バフィング部の給油

Step 10

ノズル

精密ドライバー (タービン油を少量)

バフィング部の確認

Step 11

ノズルバフィング部 (先端)

残留油分の確認

Step 13

初回ブローを先端から5秒程度行う

と油分が出ます。

先端から5秒、取り付け側から

5秒程度のブローを繰り返します。

最終的に油分が出なければ終了です。

油取り紙
