3-23
3
3.2 カ月

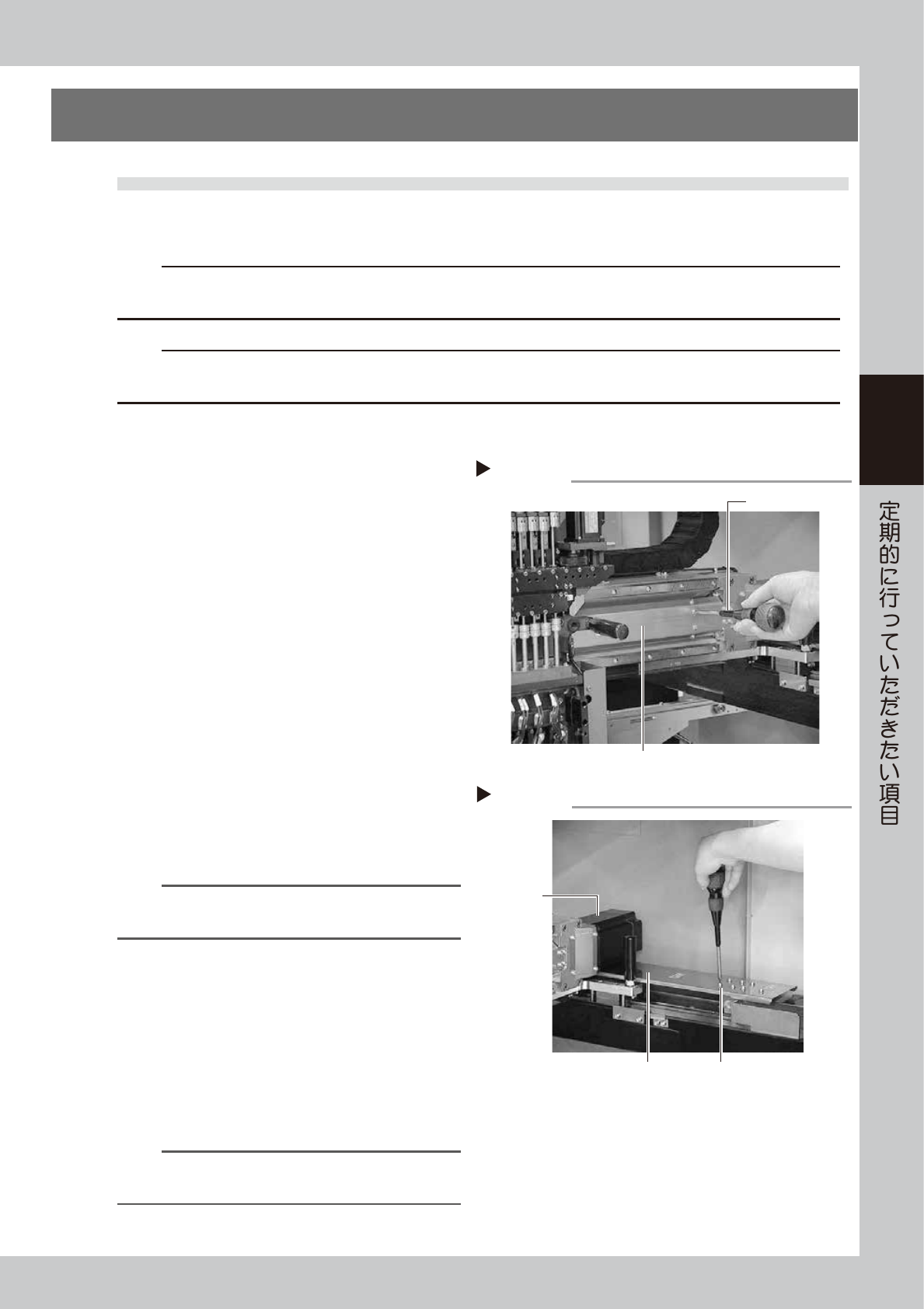

3.1 X、Y 軸の清掃と給油
X 軸、Y 軸の清掃と給油方法について説明します。給油箇所と給油形態に関しては、「第 5 章給油箇所一覧」
を参照してください。グリスガンと指定グリス (NSL) を用意してください。
c
注意
グリスの使用に関しては、「安全の手引き」ならびに第1章「2.2.2給油ツール・グリス」の取り扱いに関する注意事項をお読み
ください。
c
注意
X、Y 軸のボールスクリューやガイドからの異音等発生した場合には販売代理店もしくはヤマハに連絡してください。
お客様での分解清掃は保障の対象外となります。
3.1.1 X、Y 軸ボールスクリューの清掃と給油
e
1
作業の準備をします。
1. 非常停止ボタンを押して、マシンの安全カバー
を開けます。
2. 台車仕様の場合は、X 軸、Y 軸へアクセスし
やすいように台車を取り外します。
2
ボールスクリューカバーを取り外しま
す。
X 軸と Y1、Y2 軸のボールスクリューカバーを取
り外してください。
X軸
1. プラスドライバーでボールスクリューカバー
左側のカバー固定スクリューを外します。
2. ヘッドユニットを左側いっぱいまで移動させ、
プラスドライバーでボールスクリューカバー
右側のカバー固定スクリューを外します。
3. ボールスクリューカバーを右側に引き抜いて
取り外します。
51338-L1-00
参考
X 軸のボールスクリューカバーを取り付けるときは、上記
手順の逆の手順で作業を行ってください。
Y1、Y2 軸
1. プラスドライバーでボールスクリューカバー
後側のカバー固定スクリューを外します。
2. ヘッドユニットを後側いっぱいまで移動させ、
ボールスクリューカバー前側のカバー固定ス
クリューを外してください。
3. ボールスクリューカバーを前側に引き抜いて
取り外します。
51339-L1-00
参考
Y 軸のボールスクリューカバーを取り付けるときは、上記
手順の逆の手順で作業を行ってください。
X軸ボールスクリューカバーの取り外し
プラスドライバー
Step 2
X軸ボールスクリューカバー
Y軸ボールスクリューカバーの取り外し
Y軸ボールスクリュー
カバー
Step 2
Y軸ボールスクリュー
カバー固定スクリュー
Y軸モーター
3-24
3
3

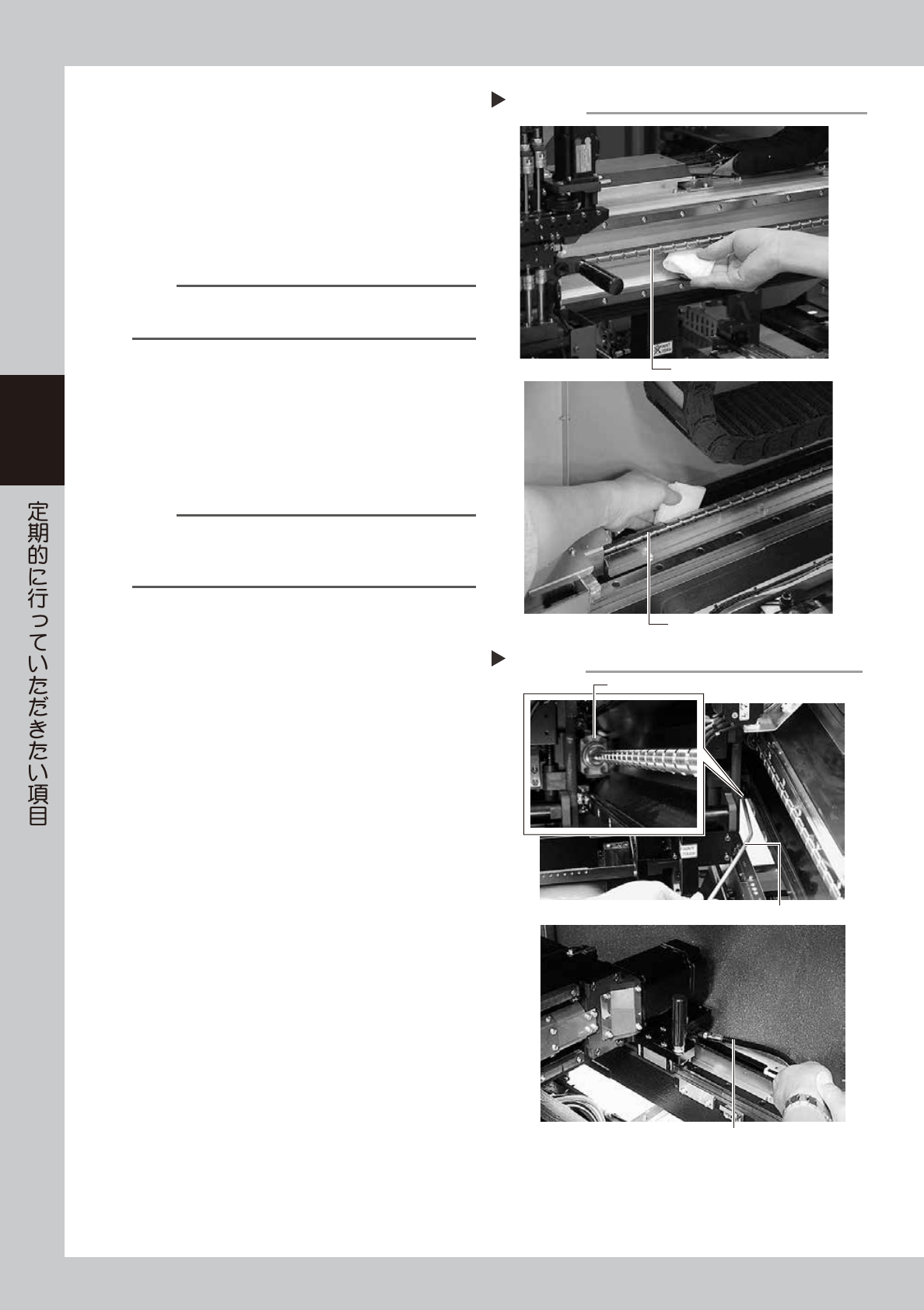

ボールスクリュー部を清掃します。
1. 移動ハンドルを持って各軸を片端に移動させ
ます。
2. ボールスクリュー全体をホコリの出ないウエ
などで古いグリスや汚れを拭き取ります。
3. 軸を反対側に移動させて、反対側のボールス
クリューも拭きます。(X 軸、Y 軸 )
51340-L1-10
n
要点
清掃作業ではボールスクリューの溝部も丁寧に拭いてくだ
さい。また、ゴミが発生していないことを確認してください。
4
グリスを塗布します。
X 軸、Y 軸
グリスガンを用意し、グリスニップルから指定の
グリス (NSL) を注入してください。軸を手で動か
した後、余分なグリスを拭き取ってください。
51341-L1-10
n
要点
X 軸ボールスクリューの給油には折り曲げタイプノズル、
Y 軸ボールスクリューの給油にはフレキタイプノズルが必
要です。付け替えて給油してください。
5
カバ−を元に戻します。
ボールスクリューカバーを外したときと逆の手順
で取り付けてください。
ボールスクリューの清掃
Step 3
X軸ボールスクリュー
Y軸ボールスクリュー
ボールスクリューのグリスアップ
Step 4
グリスニップル
グリスガン (フレキタイプノズル)
グリスガン (折り曲げタイプノズル)
X軸
Y軸
3-25
3

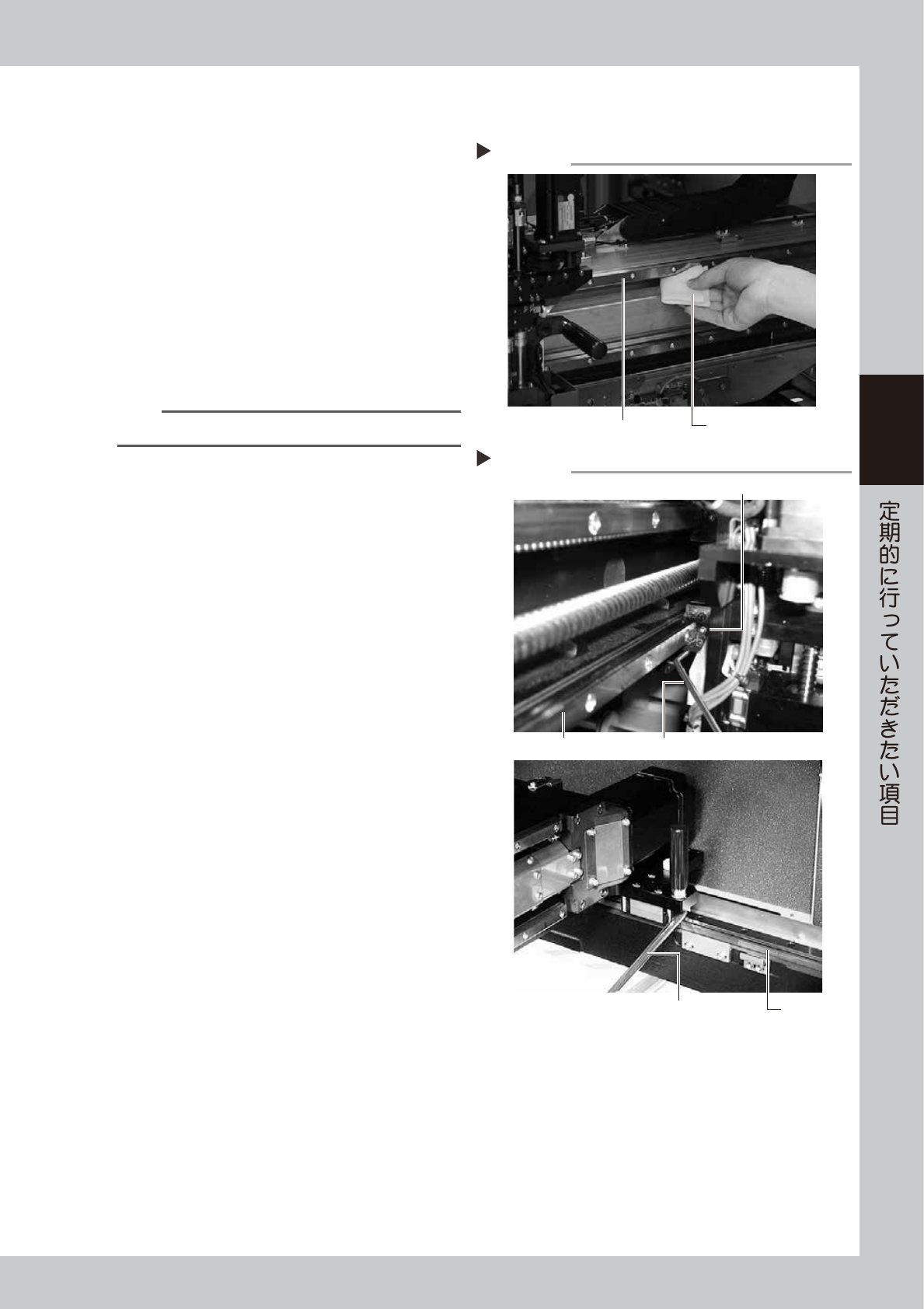

3.1.2 X、Y 軸ガイドの清掃と給油
e
1
作業の準備をします。
1. 非常停止ボタンを押して、マシンの安全カバー
を開けます。
2. 台車仕様の場合は、ヘッドユニットへアクセ
スしやすいように台車を取り外します。
2
ガイドを清掃します。
1. 各軸を片端に移動させてから、ガイド全体を
ホコリの出ないウエスなどで拭きます。
2. 次に、軸を反対側に移動させて、反対側のガ
イドも拭きます。
51342-L1-00
n
要点
ガイドレールの移動溝部も丁寧に拭いてください。
3
グリスを塗布します。
1. X 軸
グリスガンに折り曲げタイプノズルをセット
して、X 軸ガイド用グリスニップルに指定の
グリス (NSL) を注入します。
グリスニップルは、ヘッド部裏側の左右に 2
つずつ ( 上下のガイドの位置 ) にあります。( 合
計4箇所)
2. Y1、Y2 軸
グリスガンに標準タイプノズルをセットして、
Y 軸ガイド用グリスニップルに指定のグリス
(NSL) を注入します。
グリスニップルは、各 Y 軸ガイド・スライダー
の前後にあります。( 合計 4 箇所 )
51343-L1-10
4
余分なグリスを拭き取ります。
手で軸を数回移動させた後、あまったグリスを拭
き取ります。
ガイドの清掃
Step 2
ガイドレール ウエス
ガイドのグリスアップ
Step 3
Y軸ガイドグリスガン (標準タイプノズル)
グリスガン (折り曲げタイプノズル)X軸ガイド
グリスニップル
X軸
Y軸
