- 97 - 49. PWB CONVEYOR COMPONENTS (9) 基板搬送関係（９） ２０ Ｃ ４４ ４ ２ ４５ ５１ ５０ ４９ ４８ ５２ ４７ ４６ ６６ ３６ ３９ ３８ ３７ ４２ ４３ ４０ ４１ ６２ ６４ ８４ ８５ ３４ １０ ９ ６ ２３ １４ １３ ８ １３ ７ Ａ Ａ ８３ １９ １８ ２９ ２８ ２７ ３１ ２２ ２６ ２７ ２５ ３０ ２５ ３１ １７ ３５ ２４ ３２ １１ １２ ５ ３３ ２…
- 96 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83551 CONVEYOR_VALVE_UNIT
コンベアバルブ組
1
2 401-47000 CONVEYOR_VALVE_STAGE
コンベアバルブステージ
(1)
3 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
4 401-91339 SOLENOID_VALVE_INSTALLING_BASE
電磁弁取付けベース
(1)
5 PV-1502093-00 5 PORT SOLENOID VALVE
５ポート電磁弁
(3)
6 PX-0500030-00 SILENCER
サイレンサ
(1)
7 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(2)
8 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(4)
9 HX-0070600-0A MOUNT BASE
マウントベース
(3)
10 HK-0498900-0G BLOCK TERMINAL
コネクタパーツ
(1)
11 401-83556 FIBER_UNIT_ASM
ファイバユニット組
1
12 401-83047 FIBER_BRACKET
ファイバブラケット
(8)
13 401-82350 FIBER SENSOR
ファイバセンサ
(2)
14 HD-0010700-30 SENSOR
センサ
(2)
15 401-81868 STOP SENSOR CABLE ASM
ストップセンサケーブル組
(3)
16 HX-0035400-0S SPACER
スペーサ
(8)
17 HX-0035400-0A SPACER
スペーサ
(8)
18 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(8)
19 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(8)
20 401-83549 BU_HOME_SENSOR_ASM
ＢＵホームセンサ組
1
21 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
22 EA-9500B01-00 CABLE BAND
束線バンド
(1)
23 401-29042 AWC/BU ORG SENSOR CABLE ASM
ＡＷＣ／ＢＵ原点センサワイヤー組
(1)
24 401-89350 BU_SENSOR_BR2
ＢＵセンサＢＲ２
(1)
25 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(1)
- 97 -

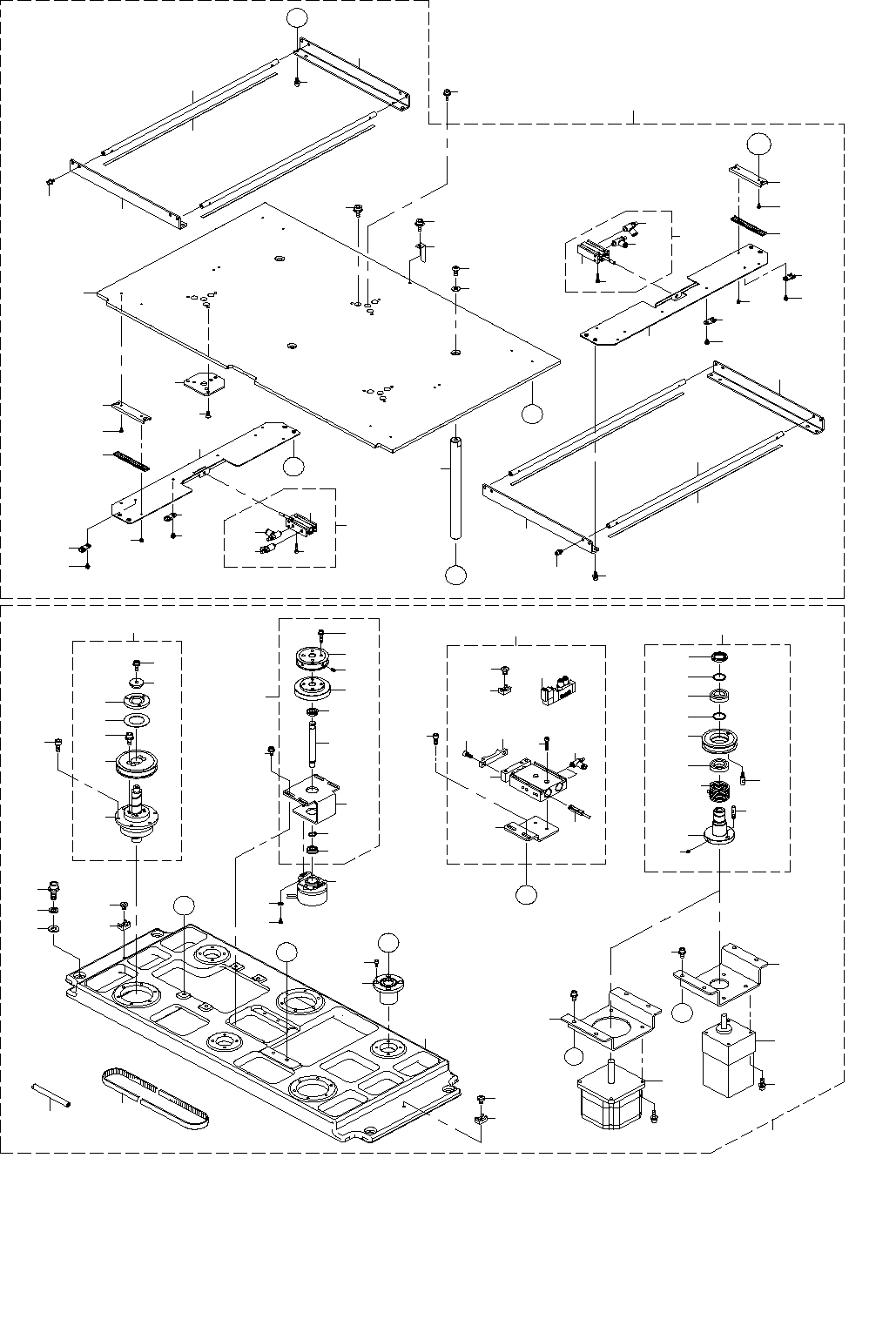

49.PWB CONVEYOR COMPONENTS (9)
基板搬送関係（９）
２０
Ｃ
４４
４
２
４５
５１
５０
４９
４８
５２
４７
４６
６６
３６
３９
３８
３７
４２
４３
４０
４１
６２
６４
８４
８５
３４
１０
９
６
２３
１４
１３
８
１３
７
Ａ
Ａ
８３
１９
１８
２９
２８
２７
３１
２２
２６
２７
２５
３０
２５
３１
１７
３５
２４
３２
１１
１２
５
３３
２１
３
８１
８２
８６
Ｂ
Ｂ
５４
５３
４
２
１５
１６
Ｃ
６５
６３
６７
６７
６７
６８
６８
６９
６７
７１
７１
７２
７３
７０
７３
７２
７１
７１
７７
７５
７５
７７
７５
７６
７５
７６
７６
７６
７０
７８
７８
７９
６９
６５
Ｄ
Ｅ
Ｅ
１
６１
５５
５７
Ａ
５６
６０
５８
５９
７４
７４
８０
７４
８０
７４
Ｄ
７９
- 98 -
NOTE( 注記 ) #01....UNTIL M/C REV.F マシン ＲＥＶ．Ｆ 以前
#02....AFTER M/C REV.G マシン ＲＥＶ．Ｇ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83553 BU_UNIT
ＢＵユニット
1
2 HX-0029400-00 FIXED BASE
固定ベース
(2)
3 401-85225 BU_BASE_RS
ＢＵベースＲＳ
(1)
4 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(2)
5 400-71334 BU_TIMING_BELT
ＢＵ タイミングベルト
(1)
6 401-83867 ENCORDER UNIT
エンコーダユニット
(1)
7 400-93905 ENCORDER SHAFT
エンコーダシャフト
(1)
8 RC-0100001-KP SNAP RING M10
Ｃ形止め輪 ９．３
(1)
9 400-93906 STOPPER DISC
ストッパディスク
(1)
10 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(4)
11 400-93612 ENCORDER PULLEY
エンコーダプーリ
(1)
12 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
13 SB-1100005-00 BEARING
ころがり軸受
(2)
14 400-93904 ENCORDER BR
エンコーダブラケット
(1)
15 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(4)
16 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(4)
17 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(4)
18 SB-8160001-00 BEARING
ころがり軸受
(3)
19 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(12)
20 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
(2)
21 SM-6085002-TN BOLT
六角穴ボルト
(4)
22 SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
(4)
23
#01
401-83067 BU_MOTOR_BR
ＢＵモータブラケット
(1)
24 401-83554 TORQUE_SUPPORT_RS_ASM
トルクサポーＲＳ組
(1)
25 SB-1170001-00 BEARING
ころがり軸受
(2)
26 E4156-729-000 NUT (M17X1)
ナット（Ｍ１７Ｘ１）
(1)
27 E4144-729-000 THRUST COLLAR
スラストカラー
(2)
28 401-28428 TORQUE_SUPPORT_J
トルクサポートＪ
(1)
29 SM-8050402-TP SCREW
止めねじ
(2)
30 L177E-721-000 SPT TBL MOTOR PULLEY
ＳＰＴ テーブルモータープーリー
(1)
31 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
32 401-83078 BU_TOSION_SPRING
ＢＵトーションスプリング
(1)
33 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
34 SM-6041002-TN SCREW
六角穴ボルト
(18)
35
#01
401-29637 BU AXIS SERVO MOTOR
ＢＵ軸サーボモータ
(1)
36 400-82786 STBL BALL SCREW UNIT
ＳＴＢＬボールねじユニット
(3)
37 L177E-021-000 HOLDER CUSHION
ホルダークッション
(1)
38 E4124-729-000 SHAFT HOLDER
シャフトホルダー
(1)
39 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(1)
40 L177E-221-000 SPT TBL PULLEY
ＳＰＴ テーブルプーリー
(1)
41 L176E-821-000 SPT TBL BALL SCREW
ＳＰＴ テーブルボールスクリュー
(1)
42 L176E-921-000 CLAMP HOLDER
クランプホルダー
(1)
43 SL-6041642-TN SCREW
座金付き六角穴ボルト
(4)
44 401-14270 BU STOPER ASSY L
ＢＵストッパ組Ｌ
(1)
45 PV-1502090-00 5-PORT SOLENOID VALVE
５ポート電磁弁
(1)
46 400-00970 BU STOPER
ＢＵストッパ
(1)
47 SM-6051002-TN SCREW
六角穴ボルト
(2)
48 PA-1501011-00 DUAL ROD CYLINDER
デュアルロッドシリンダ
(1)
49 SM-6042002-TN SCREW
六角穴ボルト
(2)
50 400-94746 BU STOPPER BR
バックアップストッパブラケット
(1)
51 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
52 400-92574 BU LOCK SENS ASM
ＢＵ ロックセンサ組
(1)
53 HX-0029400-00 FIXED BASE
固定ベース
(1)
54 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(1)
55 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(2.5)
56
#02
400-48076 BACK UP MOTOR ASM
バックアップモータ組
(1)
57
#02
400-93902 BU_MOTOR_BR
バックアップモータブラケット
(1)
58
#02
E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ組
(1)
59
#02
SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
(2)
60
#02
WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
61 401-83555 SUPPORT_TABLE_ASM
サポートテーブル組
1
62 401-90377 BALL_SCREW_SUPPORT_PLATE2
ボールスクリューサポートプレート２
(3)
63 401-90378 SUPPORT_TABLE2
サポートテーブル２
(1)
64 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(9)
65 401-83063 SIDE_BEAM
サイドビーム
(4)
66 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(9)
67 401-90379 BU_RELEASE_SUPPORT2
ＢＵリリースサポート２
(4)
68 401-90376 BU_RELEASE_SUPPORT_BS2
ＢＵリリースサポートＢＳ２
(2)
69 401-83068 SLIDE_SHEET
スライドシート
(4)
70 401-28562 BU_SELECT_CYLINDER_ASM
ＢＵセレクトシリンダ組
(2)
71 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
72 401-29048 BU CHANGE CABLE ASM
ＢＵチェンジケーブル組
(1)
73 SM-6031402-TN SCREW M3X0.5 L=14
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝１４
(2)
74 401-90604 SLIDE_RAIL
スライドレール
(4)
75 HX-0034400-00 FIXED BASE
束線パーツ
(4)
76 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
77 SL-4850591-SC SCREW M2.5 L=5
座金付きなべ小ねじ Ｍ２．５ Ｌ＝５
(8)
78 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(8)
79 SL-6040892-TN BOLT
座金付き六角穴ボルト
(8)
80 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ２．６ Ｌ＝６
(8)
81 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ６ Ｌ＝１２
(3)
82 WP-0651001-SC WASHER
平座金
(3)
83 401-89547 BU_GUIDE_SHAFT_RS
ＢＵガイドシャフトＲＳ
(3)
84 401-89351 BU_SENSOR_DOG2
ＢＵセンサドグ２
(1)
85 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(1)
86 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
3
