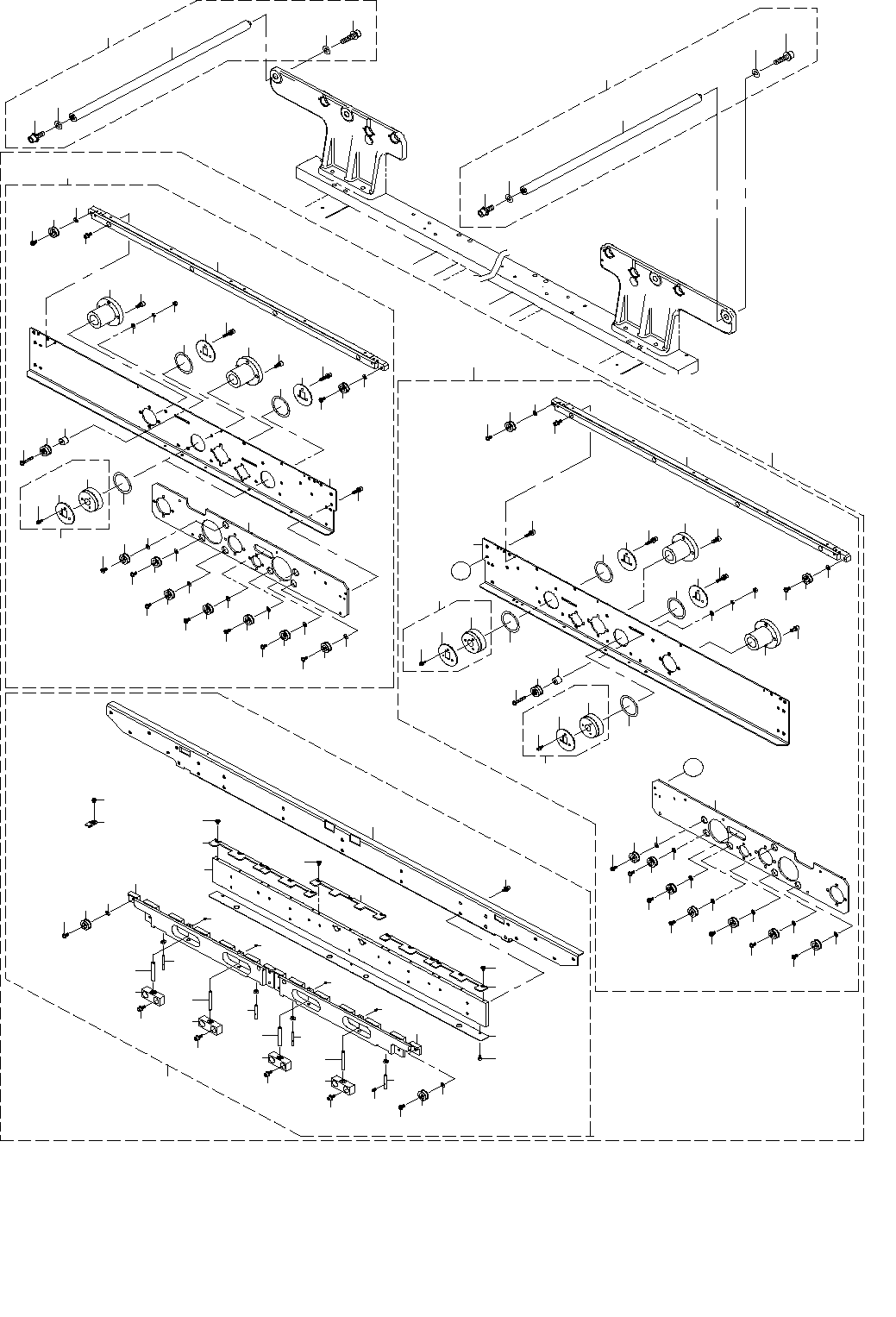

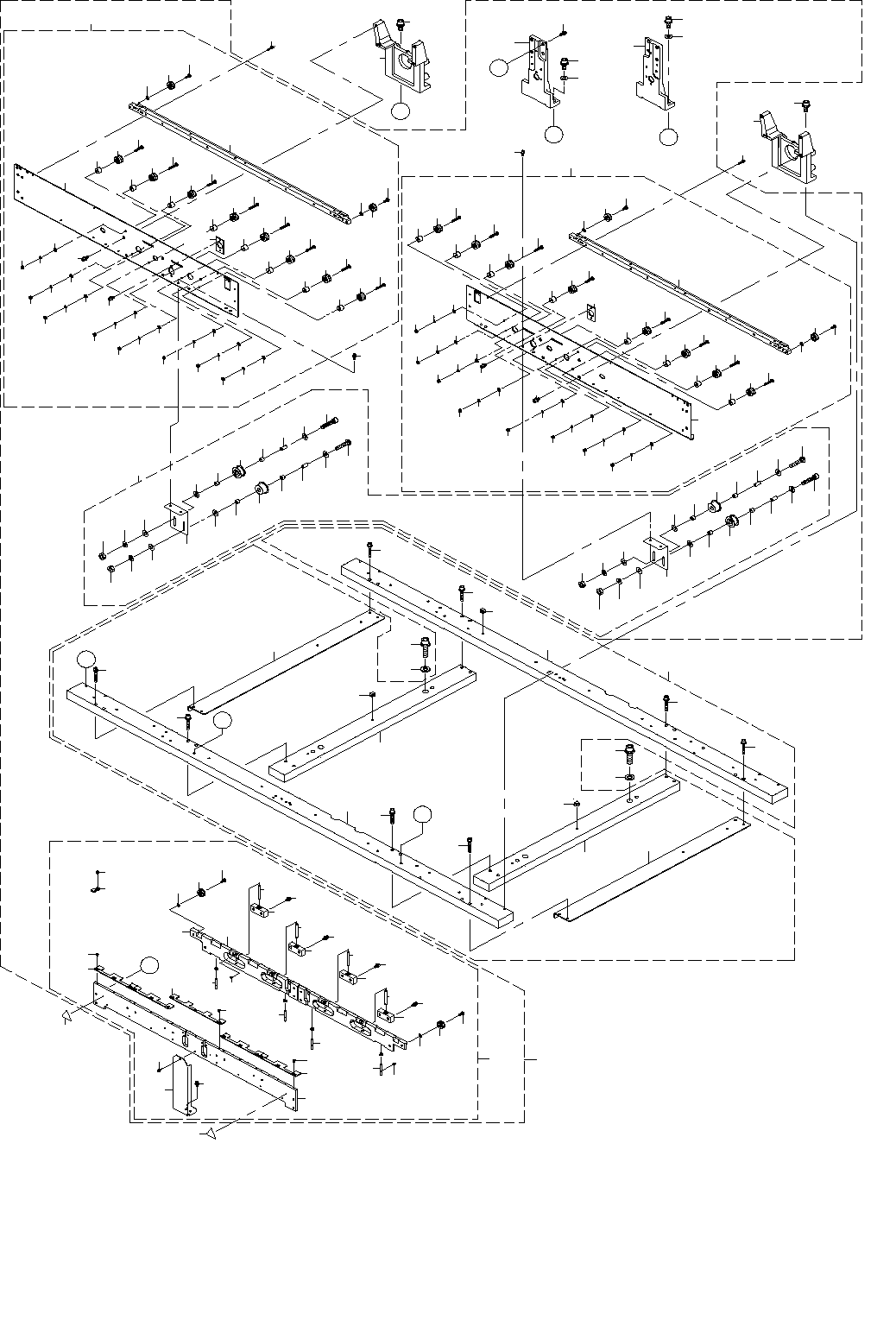

50.PWB CONVEYOR COMPONENTS (10) (TYPE XL)
基板搬送関係（１０）（ＸＬ 仕様）
１
４０
１２
３８
３９
１６
１２
Ｄ
Ｃ
Ｂ
Ａ
１３
１３
４２
４１
Ｃ
１７
４
３２
３
３
２４
Ｄ
Ｂ
２１
２０
３３
２
４
７
４３
４４
５０
４９
５２
４９
４７
４７
５１
５０
５３
４９
５４
４９
４７
４８
４７
５１
４９
４９
４６
４５
４８
２３
２５
２８
２８
３１
３１
３１
３１
２９
３４
３５
３０
３０
３０
２０
３３
２１
３６
３６
２２
２２
２７
２６
１８
３７
Ａ
１９
６８
４９
５０
５１
４９
５０
５１
５２
４５
５３
４９
４９
４９
４７
４８
４７
５４
４６
４７
４８
４７
４９
５７
５８
５９
８
６２
６３
６４
６３
６２
７０
６３
６２
７０
６３
６２
６４
１５
６０
６１
６０
５９
６１
６７
６５
６７
６６
６５
６７
６５
６６
６７
６５
６６
６７
６６
６５
６７
６６
６５
６７
６６
６５
５６
８
８１
８０
７４
７３
７５
７８
７７
７６
７４
７３
７５
７４
７３
７５
７３
７４
７５
７４
７３
７５
８４
８２
８５
７２
８５
８２
７２
７９
７８
７７
７６
７８
７７
７６
７８
７７
７６
８３
１５
５
５
７
１
２７
２２
３６
２７
２２
３６
２７
６３
６２
６４
６９
１１
１１
１４
２
４
２
２
４
６
６
５
７
７
１０
９
１０
９
６６
６７
６６
６５
６３
６２
６４
６３
６２
６４
６３
６２
６４
７８
７７
７６
７８
７７
７６
７８
７７
７６
７８
７７
７６
７４
７５
７３
７４
７５
７３
７４
７３
７５
５
- 100 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-15466 BASE_BAR_ASM_XL
ベースバー組ＸＬ
1
2 SL-6063592-TN SCREW
座金付き六角穴ボルトＭ６ Ｌ＝３５
(8)
3 402-15069 BASE_BAR_XL
ベースバーＸＬ
(2)
4 SL-6053592-TN BOLT
座金付き六角穴ボルト
(8)
5 402-15091 BASE_BAR_S_XL
ベースバーＳ＿ＸＬ
(2)
6 402-15070 BASE_BAR_SS_XL
ベースバーＳＳ＿ＸＬ
(2)
7 HX-0070600-0A MOUNT BASE
マウントベース
(6)
8 SL-6031492-TN SCREW M3 L=14
座金付き六角穴ボルト Ｍ３ Ｌ＝１４
8
9 SL-6104042-TN BOLT
座金付き六角穴ボルト
4
10 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
4
11 CM-3002000-03 FINGER INJURY CAUTION LABEL (31.5)
指怪我注意シール（３１．５）
2
12 400-46032 RAIL STAND F(L)
レールスタンドＦ（Ｌ）
2
13 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
4
14 402-15467 CONVEYOR_RAIL_F_ASM_XL
コンベアレールＦ組ＸＬ
1
15 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
16 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５Ｘ１４Ｘ１
(2)
17 401-83830 CONVEYOR_RAIL_FC_ASM
搬送レールＦＣ組
(1)
18 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
19 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
20 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(8)
21 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(8)
22 401-28609 SHAFT_SUPPORT_ASM
シャフトサポート組
(4)
23 401-83040 RAIL_GUIDE_F_650
レールガイドＦ＿６５０
(1)
24 SM-8030302-TP SCREW M3X3
止めねじ Ｍ３Ｘ３
(4)
25 401-83041 CONVEYOR_RAIL_C_A
搬送レールＣ＿Ａ
(1)
26 401-83029 CONVEYOR_RAIL_C_B
搬送レールＣ＿Ｂ
(1)
27 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(8)
28 401-83027 PWB_GUIDE_PLATE_A
ＰＷＢガイドプレートＡ
(4)
29 401-83056 PWB_GUIDE_PLATE_C
ＰＷＢガイドプレートＣ
(1)
30 EZ-4453818-01 BOLT (CBSTSR3-5)
超極低頭ボルト（ＣＢＳＴＳＲ３−５）
(15)
31 401-83077 CLAMP_SHAFT
クランプシャフト
(4)
32 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(4)
33 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(8)
34 401-83379 RAIL_GUIDE_SUPPORT
レールガイドサポート
(1)
35 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
36 401-28520 NEEDLE_ROLLER
ニードルローラ
(4)
37 HX-0034400-00 HARNESS PARTS
束線パーツ
(6)
38 WP-0501046-SC WASHER 5 X 14 X 1
平座金 ５Ｘ１４Ｘ１
(2)
39 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
40 400-00802 RAIL STAND CL
レールスタンド ＣＬ
(1)
41 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
(2)
42 400-00805 RAIL STAND CR
レールスタンド ＣＲ
(1)
43 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
44 401-84582 PULLEY_BRAKET_ASM
プーリーブラケット組
(1)
45 SM-4052501-SC SCREW M5X0.8 L=25
なべ小ねじ Ｍ５Ｘ０．８ Ｌ＝２５
(2)
46 E2016-715-000 IDLER PULLEY
アイドラプーリ
(2)
47 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
(8)
48 E2018-715-000 PULLEY SLEEVE
プーリスリーブ
(4)
49 WP-0531001-SC WASHER M5
平座金みがき丸 Ｍ５
(12)
50 WS-0510002-KN SPRING WASHER M5
ばね座金 Ｍ５
(4)
51 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(4)
52 SM-6052502-TN SCREW
六角穴ボルト
(2)
53 400-00976 PULLEY BRAKET
プーリブラケット
(2)
54 E2157-721-000 PULLEY B
プーリ Ｂ
(2)
55 402-15468 RAIL_PLATE_FL_ASM_XL
レールプレートＦＬ組ＸＬ
(1)
56 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
57 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
58 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
59 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
60 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
61 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
62 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(8)
63 E2055-721-000 PULLEY SPACER
プーリスペーサ
(8)
64 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(6)
65 WP-0430801-SC WASHER M4
平座金 Ｍ４
(8)
66 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(8)
67 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(8)
68 402-15077 CONVEYOR_RAIL_XL
コンベアレールＸＬ
(1)
69 402-15073 RAIL_PLATE_FL_XL
レールプレートＦＬ＿ＸＬ
(1)
70 SM-4042301-SC SCREW M4X0.7 L=23
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２３
(2)
71 402-15469 RAIL_PLATE_FR_ASM_XL
レールプレートＦＲ組ＸＬ
(1)
72 SM-4040855-SC SCREW
なべ小ねじ Ｍ４ Ｌ＝８
(2)
73 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(8)
74 E2055-721-000 PULLEY SPACER
プーリスペーサ
(8)
75 SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
(8)
76 WP-0430801-SC WASHER M4
平座金 Ｍ４
(8)
77 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(8)
78 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ０．７ １種
(8)
79 402-15077 CONVEYOR_RAIL_XL
コンベアレールＸＬ
(1)
80 E2012-721-000 ADJUST PLATE
アジャストプレート
(1)
81 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
82 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プーリ（組）
(2)
83 402-15074 RAIL_PLATE_FR_XL
レールプレートＦＲ＿ＸＬ
(1)
84 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
85 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(2)
- 101 -
51.PWB CONVEYOR COMPONENTS (11) (TYPE XL)
基板搬送関係（１１）（ＸＬ 仕様）
２９
２４
１
２５
２０
４５
４２
３９
３１
３８
２６
１７
１１
４１
４６
３０
３７
２８
２７
Ａ
Ａ
３３
４４
５５
５６
５４
５３
７５
７４
７３
７４
７６
７４
７５
７３
７６
７４
７２
２１
１２
１０
１９
１０
６
２２
２２
２２
３
４
５
６
１０
７
８
９
２３
１３
１４
１５
１４
１５
１４
１５
１４
１５
１６
１６
１６
１６
１１
２０
１７
１８
１８
１８
１８
２２
２
４７
４３
３５
４７
３５
４３
３３
４４
３４
３３
４４
３４
３３
４４
３４
３３
３４
４４
３３
３４
４４
３４
４４
３３
３４
３４
４４
３３
３２
４０
３７
３６
３９
６０
５２
５７
４９
６２
６１
６１
６２
４９
６１
６２
４９
６１
６２
４９
６１
４９
６２
６２
４９
６１
６２
４９
６１
６１
６２
４９
７０
５１
７１
６３
５１
７１
６３
５４
５３
５６
５５
６８
６５
６４
６８
６４
６５
６５
６５
５８
５９
６６
６７
６７
６９
５０
４８
５０
４０
３７
３６
７２
４５
