RS-1-Rev10 - 第11页
- 4 - NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品 #02.... FOR ST ＳＴ 用 #03....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-8353 8 BASE PLATE ASSY ベースプレート組 1 2 401-1402 2 BASE_PLATE_L ベース＿プレート＿Ｌ (1) 3 4…
- 3 -
2. BASE FRAME COMPONENTS (2)
ベースフレーム関係（２）
１６
２２
３６
２７
１９
６
１０
３
１
１３
１２
１７
１６
４
１４
１１
９
９
７
５
２
２３
３８
８
３２
３０
３３
３０
２９
３１
２８
２６
２５
２４
１７
１６
１７
１６
２０
２１
１７
３４
３５
１５
１６
１８
３７
- 4 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
#02....FOR ST ＳＴ 用
#03....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83538 BASE PLATE ASSY
ベースプレート組
1
2 401-14022 BASE_PLATE_L
ベース＿プレート＿Ｌ
(1)
3 401-82999 BASE_PLATE_C
ベースプレートＣ
(1)
4 HX-0009600-0A EDGING
エッジングブッシュ
(0.07)
5 401-82997 BASE_PLATE_TRANS
ベースプレートトランス
(1)
6 401-82996 BASE_PLATE_RR
ベースプレートＲＲ
(1)
7 HX-0055700-00 TIE MOUNT
タイマウント
(6)
8 HX-0029400-00 FIXED BASE
固定ベース
(8)
9 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(14)
10 401-08554 BASE PLATE FR
ベースプレートＦＲ
(1)
11 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
12 400-94549 HOLE COVER
ホールカバー
(4)
13 400-98142 CH NUT PLATE
ＣＨナットプレート
(4)
14 SL-6043092-TN SCREW M4 L=30
座金付き六角穴ボルト Ｍ４ Ｌ＝３０
(8)
15 401-82998 TRANS_BRACKET
トランスブラケット
(1)
16 400-94475 BP WASHER
ＢＰワッシャー
(22)
17 NM-6100001-SC NUT M10X1.5 TYPE1
六角ナット Ｍ１０Ｘ１．５ １種
(18)
18 400-44814 WASHER PLATE
小型角座金
(4)
19 401-83540 AC INPUT UNIT
ＡＣインプット組
1
20 401-82379 NOISE FILTER
ノイズフィルタ
(1)
21 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(4)
22
#01
400-94475 BP WASHER
ＢＰワッシャー
4
23
#02
HX-0018800-0F CORD BUSH
コードブッシュ
1
24 400-80833 SPONGE
スポンジ
22
25 HX-0029400-00 FIXED BASE
固定ベース
31
26 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
31
27
#01
401-83386 TRANSFORMER
トランス
1
28
#01
400-94543 CASTER 3020
キャスター３０２０
4
29
#01
SL-6102042-TN SCREW M10 L=20
座金付き六角穴ボルト Ｍ１０ Ｌ＝２０
16
30
#01
WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
32
31
#01
400-94545 CASTER PLATE EN
キャスタープレート ＥＮ
4
32
#01
400-00406 CASTER SPACER(EN)
キャスタースペーサ（ＥＮ）
4
33
#01
SL-6104042-TN BOLT
座金付き六角穴ボルト
16
34 400-45554 INSULATION TAPE
絶縁テープ
0.3
35
#01
HN-0040100-00 NOISE FILTER
ノイズフィルタ
1
36
#01
SM-9122003-SC BOLT M12 L=20
六角穴ボルト Ｍ１２ Ｌ＝２０
4
37 SM-6124502-TN BOLT M12 L=45
六角穴ボルト Ｍ１２ Ｌ＝４５
4
38
#03
HX-0057900-00 PERFECT ROCK
パーフェクトロック
1
- 5 -

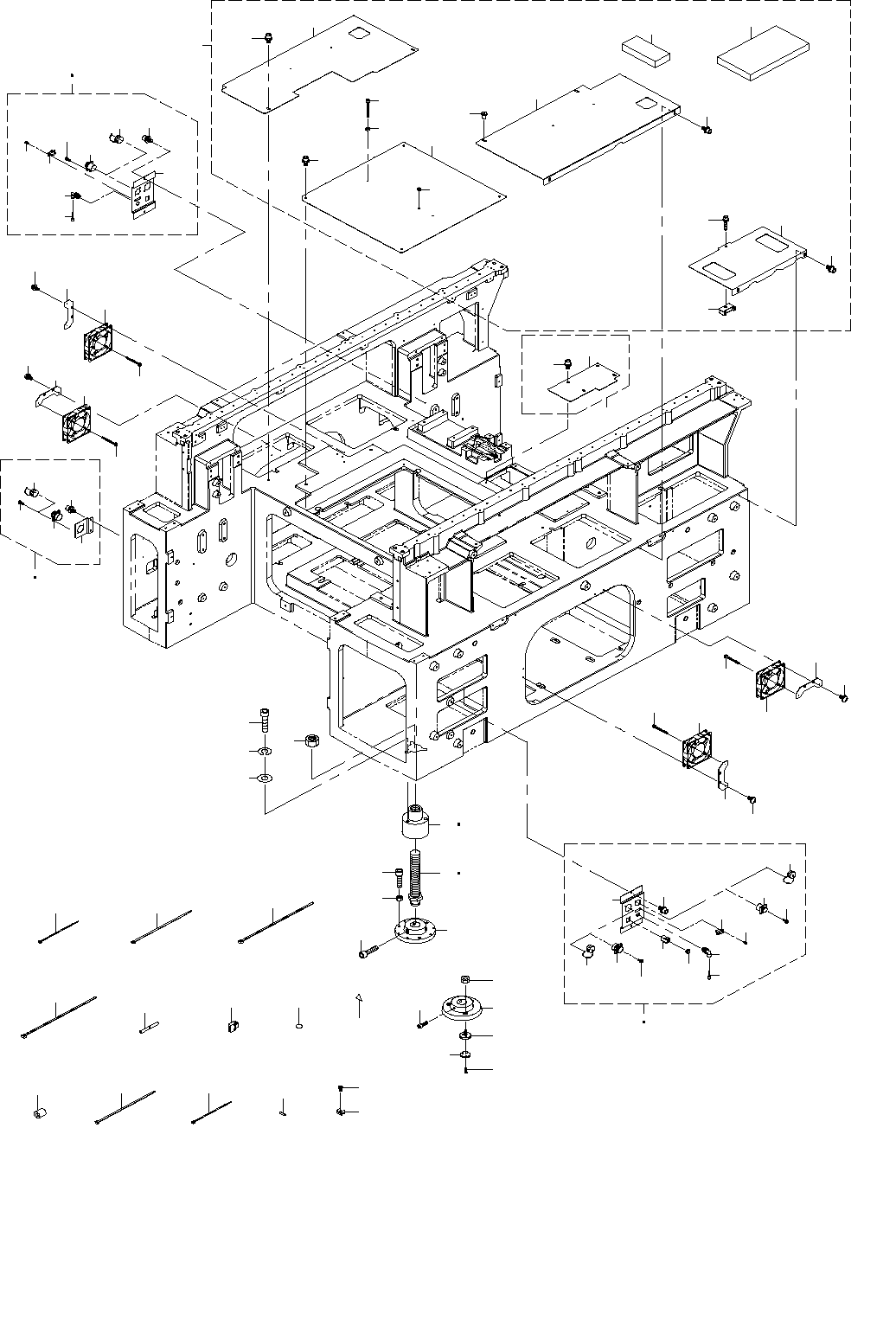

3. BASE FRAME COMPONENTS (3) (TYPE XL)
ベースフレーム関係（３）（ＸＬ 仕様）
１２
１３
９
７
１０
８
５４
１１
５
１２
６
１６
４
３
２１
５７
１５
５６
５９
５８
１４
２０
１７
４３
４４
４９
５１
２１ ２２
２５
３４
１７
１８
１７
２０
２０
３８
３９
３２
３７
２８
２９
１７
２０
１８
５５
６０
２６
２４
２３
３０
３１
３３
３５
３９
３６
４５
４６
４７
４８
５２
５０
１９
１８
１９
１９
１９
１８
６９
７０
７１
７２
７４
７３
７６
７５
６２
６３
６４
６５
６６
６７
６８
６１
７９
８０
７８
４０
４１
２７
４２
５３
８８
８１
８２
８３ ８４
８７
８６
８５
７７
