- 112 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-15474 BU_UNIT_XL ＢＵユニットＸＬ 1 2 HX-0070600 -0A MOUNT BASE マウントベース (4) 3 402-15081 BU_BASE_ XL ＢＵベースＸＬ (1) 4 BT-0400251-EA URETHA…
- 111 -

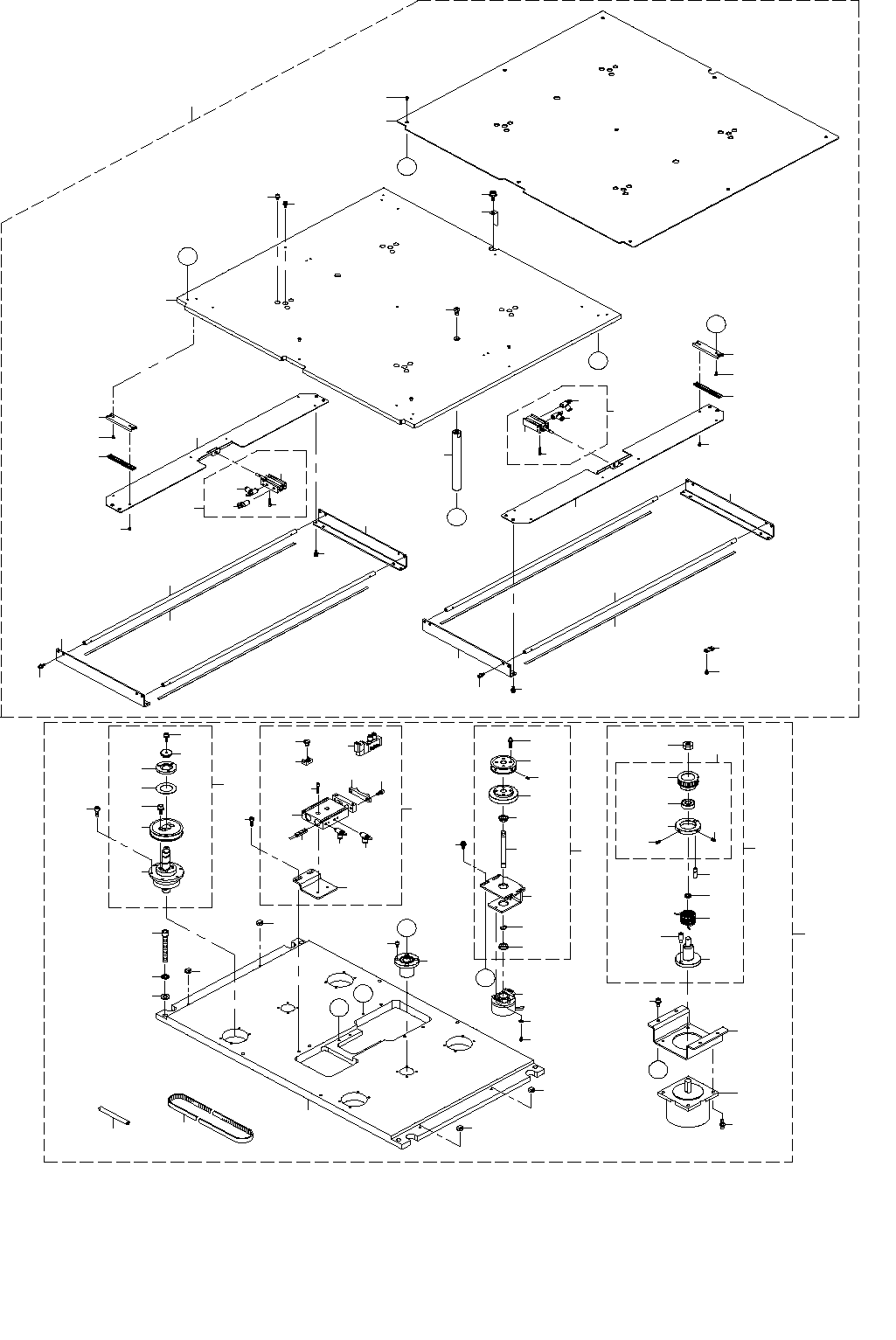

56.PWB CONVEYOR COMPONENTS (16) (TYPE XL)
基板搬送関係（１６）（ＸＬ 仕様）
２０
４５
５０
５２
４７
４６
６６
３６
３９
３８
３７
４２
４３
４０
４１
８１
６６
５６
１０
９
６
２３
１４
１３
８
１３
７
Ａ
Ａ
８０
１９
２２
１７
１１
１２
５
５５
３
Ｂ
Ｂ
５４
５３
１５
１６
６５
６３
６７
６７
６７
６８
６９
６７
７１
７１
７２
７３
７０
７３
７２
７１
７１
７４
７９
７７
７４
７５
７６
７０
７８
７８
７８
６９
Ｄ
Ｄ
６１
４
２
２
２
２１
２９
３３
３２
３５
２８
２７
２５
３０
３１
２６
３４
２５
５７
４８
４９
５１
５１
２４
６２
６５
６８
７９
７４
７４
７７
８２
７８
７８
６４
１８
４４
２
Ｃ
Ｃ
１
Ｅ
Ｅ
５８
５９
６０
- 112 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-15474 BU_UNIT_XL
ＢＵユニットＸＬ
1
2 HX-0070600-0A MOUNT BASE
マウントベース
(4)
3 402-15081 BU_BASE_XL
ＢＵベースＸＬ
(1)
4 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(2.5)
5 402-15088 BU_TIMING_BELT_XL
ＢＵタイミングベルトＸＬ
(1)
6 401-83867 ENCORDER UNIT
エンコーダユニット
(1)
7 400-93905 ENCORDER SHAFT
エンコーダシャフト
(1)
8 RC-0100001-KP SNAP RING M10
Ｃ形止め輪 ９．３
(1)
9 400-93906 STOPPER DISC
ストッパディスク
(1)
10 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(4)
11 400-93612 ENCORDER PULLEY
エンコーダプーリ
(1)
12 SM-8040602-TP SCREW M4X0.7 L=6
止めねじ
(2)
13 SB-1100005-00 BEARING
ころがり軸受
(2)
14 400-93904 ENCORDER BR
エンコーダブラケット
(1)
15 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(4)
16 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(4)
17 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
(4)
18 SB-8160001-00 BEARING
ころがり軸受
(2)
19 SM-6040802-TN SCREW M4X0.7 L=8
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(8)
20 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
(2)
21 SM-6087002-TN SCREW M8 L=70
六角穴ボルト Ｍ８ Ｌ＝７０
(4)
22 SL-6051692-TN SCREW M5 L=16
座金付き六角穴ボルト Ｍ５ Ｌ＝１６
(4)
23 400-98138 BU_MOTOR_BR_XL
ＢＵモータブラケット＿ＸＬ
(1)
24 400-98177 TORQUE_SUPPORT_UNIT_XL
トルク サポート ユニットＸＬ
(1)
25 E4142-729-000 STOPPER PIN
ストッパーピン
(2)
26 NM-6100002-SE NUT M10
六角ナット Ｍ１０ ２種
(1)
27 226-14002 THRUST WASHER, A
釜軸上メタルスペーサ Ａ
(1)
28 400-98139 TORQUE_SUPPORT
トルクサポート
(1)
29 L177E-821-000 TORTION SPRING
トーション スプリング
(1)
30 400-00930 TIMING PULLEY A ASM
タイミングプーリ Ａ組
(1)
31 400-00931 TIMING PULLEY A
タイミングプーリ Ａ
(1)
32 400-00932 PULLEY COLLAR
プーリカーラー
(1)
33 SM-8050842-TP SETSCREW
止めねじ
(1)
34 SM-8050852-TP SETSCREW
止めねじ Ｍ５ Ｌ＝８
(1)
35 SB-1100004-00 BALL BEARING
ボールベアリング
(1)
36 400-82786 STBL BALL SCREW UNIT
ＳＴＢＬボールねじユニット
(4)
37 L177E-021-000 HOLDER CUSHION
ホルダークッション
(1)
38 E4124-729-000 SHAFT HOLDER
シャフトホルダー
(1)
39 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(1)
40 L177E-221-000 SPT TBL PULLEY
ＳＰＴ テーブルプーリー
(1)
41 L176E-821-000 SPT TBL BALL SCREW
ＳＰＴ テーブルボールスクリュー
(1)
42 L176E-921-000 CLAMP HOLDER
クランプホルダー
(1)
43 SL-6041642-TN SCREW
座金付き六角穴ボルト
(4)
44
#01
401-88596 BU STOPPER ASM_RS-1
ＢＵストッパ組＿ＲＳ−１
(1)
45 PV-1502090-00 5-PORT SOLENOID VALVE
５ポート電磁弁
(1)
46 400-00970 BU STOPER
ＢＵストッパ
(1)
47 SM-6051002-TN SCREW
六角穴ボルト
(2)
48 PA-1501011-00 DUAL ROD CYLINDER
デュアルロッドシリンダ
(1)
49 SM-6042002-TN SCREW
六角穴ボルト
(2)
50 400-94746 BU STOPPER BR
バックアップストッパブラケット
(1)
51 PC-0105080-00 SPEED CONTROLLER
スピードコントローラ
(2)
52 400-92574 BU LOCK SENS ASM
ＢＵ ロックセンサ組
(1)
53 HX-0029400-00 FIXED BASE
固定ベース
(1)
54 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(1)
55 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
56 SM-6041002-TN SCREW
六角穴ボルト
(16)
57 400-48076 BACK UP MOTOR ASM
バックアップモータ組
(1)
58 E9433-729-0A0 BU ENC ASM.
ＢＵ ＥＮＣ組
(1)
59 SM-6030502-TN SCREW M3 L=5
六角穴ボルト Ｍ３ Ｌ＝５
(2)
60 WP-0320501-SC WASHER M3
平座金 ３．２Ｘ７Ｘ０．５
(2)
61 402-15475 SUPPORT_TABLE_ASM_XL
サポートテーブル組ＸＬ
1
62 402-15084 SPT_TABLE_SURFACE
サポートテーブルサーフェス
(1)
63 402-15083 SUPPORT_TABLE_XL
サポートテーブルＸＬ
(1)
64 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(9)
65 402-15085 SIDE_BEAM_XL
サイドビームＸＬ
(4)
66 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(13)
67 402-15089 BU_RELEASE_SPT_XL
ＢＵリリースサポートＸＬ
(4)
68 402-15086 BU_RELEASE_SPT_BS_XL
ＢＵリリースサポートＢＳ＿ＸＬ
(2)
69 402-15087 SLIDE_SHEET_XL
スライドシートＸＬ
(4)
70 401-28562 BU_SELECT_CYLINDER_ASM
ＢＵセレクトシリンダ組
(2)
71 PC-0105080-00 SPEED CONTROLLER
スピード コントローラ
(2)
72 401-29048 BU CHANGE CABLE ASM
ＢＵ ＣＨＡＮＧＥ ケーブル組
(1)
73 SM-6031402-TN SCREW M3X0.5 L=14
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝１４
(2)
74 401-90604 SLIDE_RAIL
スライドレール
(4)
75 HX-0034400-00 FIXED BASE
束線パーツ
(2)
76 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
77 SL-4850591-SC SCREW M2.5 L=5
座金付きなべ小ねじ Ｍ２．５ Ｌ＝５
(8)
78 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(20)
79 SM-4860601-SC SCREW M2.6 L=6
なべ小ねじ Ｍ２．６ Ｌ＝６
(8)
80 401-22963 BU_GUIDE_SHAFT
ＢＵガイドシャフト
(2)
81 401-89351 BU_SENSOR_DOG2
ＢＵセンサドグ２
(1)
82 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ６ Ｌ＝１２
(2)
- 113 -

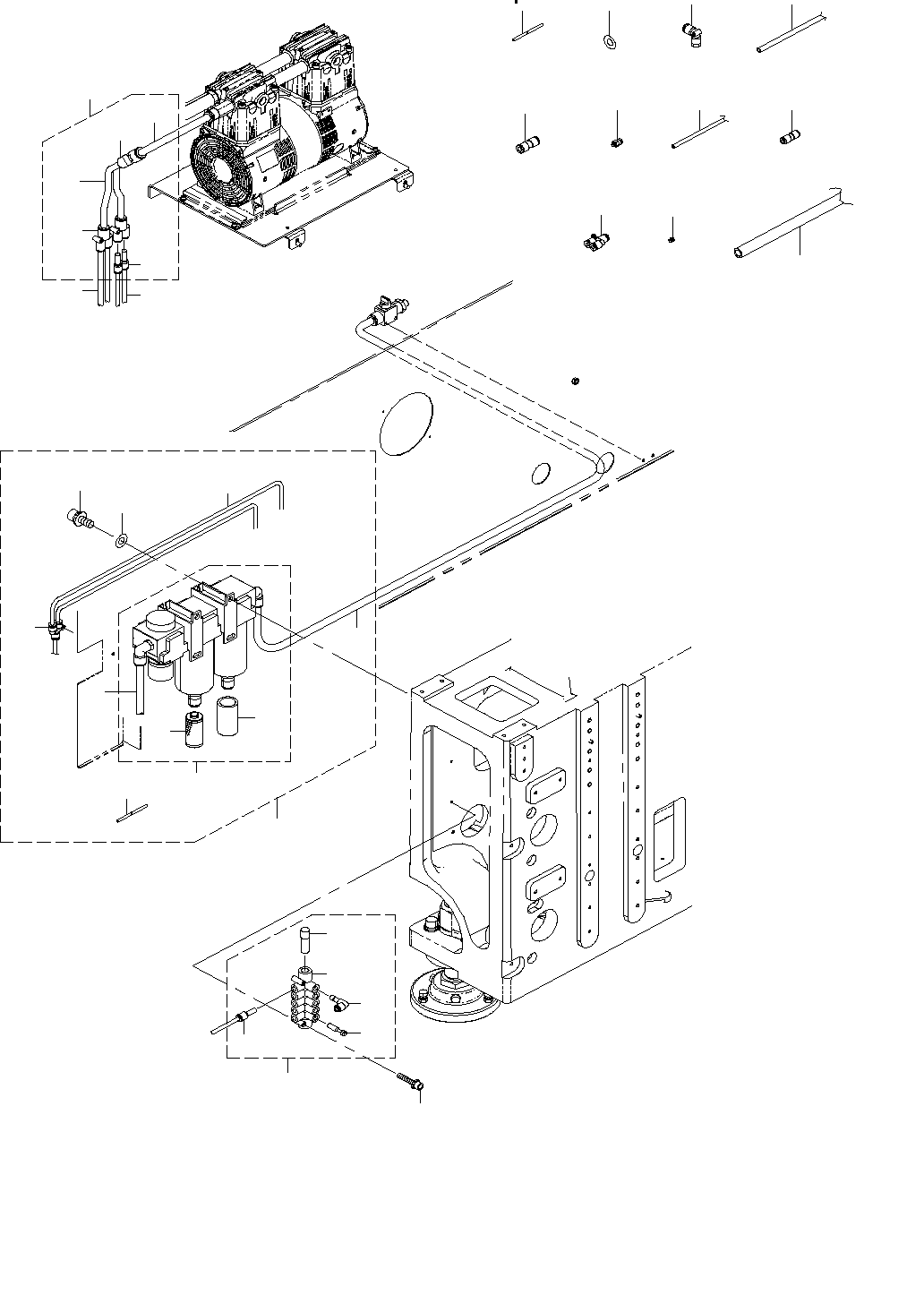

57.AIR COMPONENTS
エアー関係
１６
１３
１１
１２
１７
３８
２１
２０
１９
２２
２３
６
７
３４
４
８
１５
１８
３２
２９
３１
３０
３３
１
２
２８
３
３７
５
２４
２５
３５
１４
２６ ２７
３６
９
１０
