- 123 - 62. VCS COMPONENTS (1) ＶＣＳ 関係（１） ４ ３ ２ ５ １ ４２ ４３ ４４ ４５ ７０ ７１ Ａ Ａ ７２ ７３ ７４ ７５ ７６ ５４ ７８ ７９ ８１ ８３ ８４ ８２ ８６ ３３ ３４ ３２ ３０ １０ １ ４１ ５５ ５１ ５３ ５４ ８８ ８９ ６９ ８５ Ｂ ３１ ６７ ６７ ６５ ６６ ６８ ６８ ８３ ７７ ７７ ８０ ３５ ３９ ３９ ４０ ３９ ４０ ４０ ３９ ３９ ３６…
- 122 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-58158 15INCH LCD MONITOR
１５インチ ＬＣＤモニタ
1
2 HA-0055200-40 SWITCH
スイッチ
2
3 HA-0055200-30 SWITCH
スイッチ
2
4 HA-0055200-1C SWITCH
スイッチ
2
5 HA-0053400-70 SWITCH
スイッチ
2
6 401-83444 LCD_BRACKET
ＬＣＤブラケット
1
7 400-47170 LCD_BRACKET_F
ＬＣＤブラケットＦ
1
8 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
2
9 161-87007 WING BOLT
蝶ボルト
1
10 WS-0610002-KN SPRING WASHER M6
ばね座金 Ｍ６
1
11 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
1
12 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
13 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
4
- 123 -

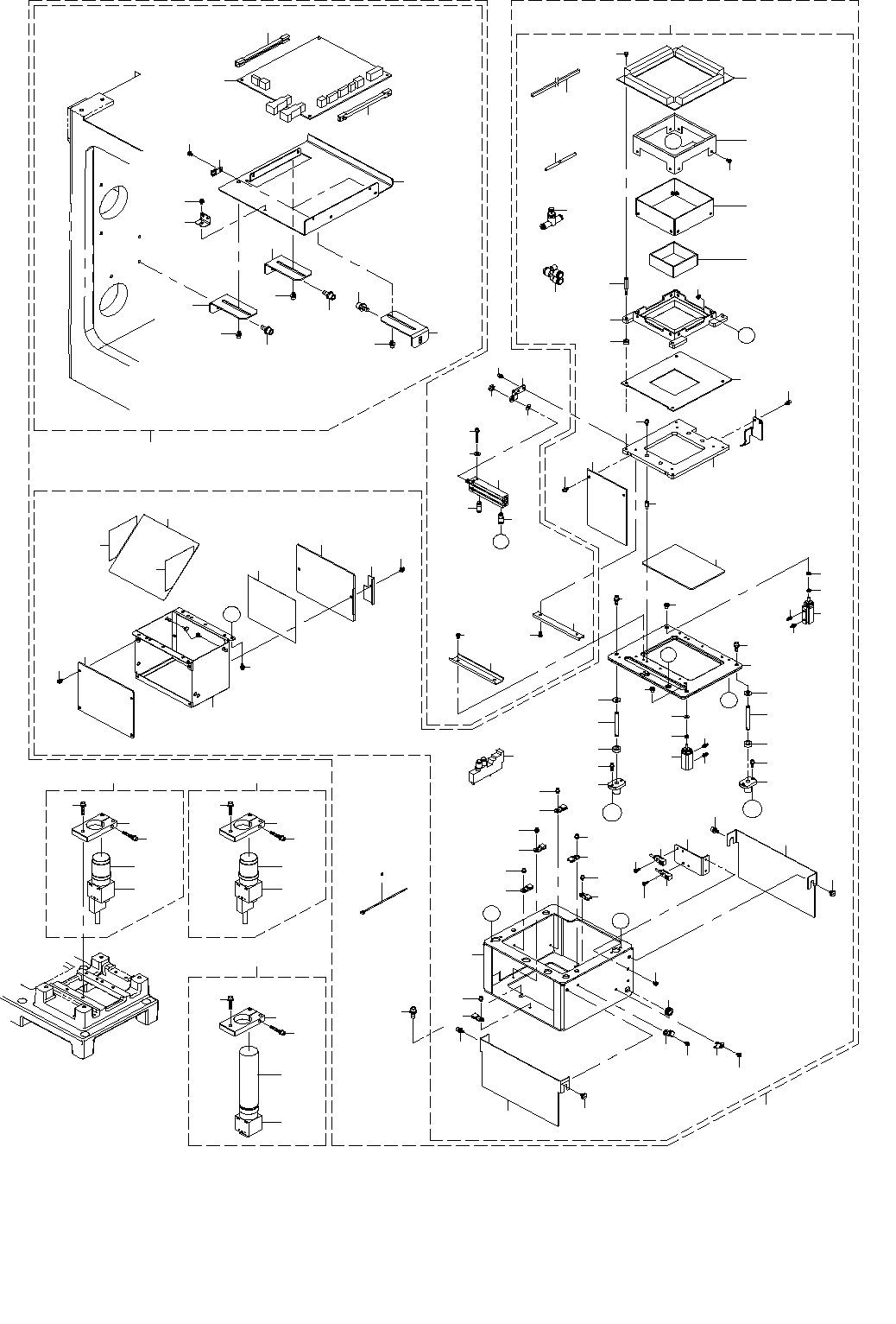

62.VCS COMPONENTS (1)
ＶＣＳ 関係（１）
４
３
２
５
１
４２
４３
４４
４５
７０
７１
Ａ
Ａ
７２
７３
７４
７５
７６
５４
７８
７９
８１
８３
８４
８２
８６
３３
３４
３２
３０
１０１
４１
５５
５１
５３
５４
８８ ８９
６９
８５
Ｂ
３１
６７
６７
６５
６６
６８
６８
８３
７７
７７
８０
３５
３９
３９
４０
３９
４０
４０
３９
３９
３６
３６
４７
４７
４９
５０
５０
４６
４７
４７
４６
５２
５２
５６
Ｄ
５９
５９
６０
６０
６２
３７
３７
３８
３８
６３
６３
Ｅ
９３
９２
９７
９７
９８
９９
１００
９１
９４
９４
９４
９５
９５
９５
９６
９６
９６
Ｂ
９０
６４
６ １２
７
１１
８
９
１０
２０
Ｃ
１９
２０
２１
２２
２７
２６
２３
２４
２４
２３
２５
２８
Ｃ
１６
１５
１４
１７
１８
１３
２９
８７
５７
８７
Ｅ
６１
６１
５８
５８
５７
Ｄ
４８
４８
３９
４０
３９
４０
３９
４０
- 124 -
NOTE(注記) #01....FOR VCS UNIT I_II, ＶＣＳユニットＩ＿ＩＩ，
FOR VCS UNIT II_III ＶＣＳ ユニット ＩＩ ＿ ＩＩＩ 用
#02....FOR VCS UNIT I_III, ＶＣＳユニットＩ＿ＩＩＩ，
FOR VCS UNIT II_III ＶＣＳ ユニット ＩＩ ＿ ＩＩＩ 用
#03....EXCEPT VCS UNIT I ＶＣＳ ユニット Ｉ を除く
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-86783 VCS_CAMERA_I
VCS_カメラ_I
1
2 401-09807 S_VCS LENS STD
Ｓ＿ＶＣＳレンズＳＴＤ
(1)
3 401-33149 VCS CAMERA
ＶＣＳカメラ
(1)
4 400-93915 VCS_LENS_HOLDER
ＶＣＳレンズホルダ
(1)
5 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
6 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(3)
7
#01
401-86784 VCS_CAMERA_II
ＶＣＳ＿カメラ＿ＩＩ
1
8 401-09808 S_VCS LENS OPT
Ｓ＿ＶＣＳレンズＯＰＴ
(1)
9 401-33149 VCS CAMERA
ＶＣＳカメラ
(1)
10 400-93915 VCS_LENS_HOLDER
ＶＣＳレンズホルダ
(1)
11 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
12 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(3)
13
#02
401-86785 VCS_CAMERA_III
ＶＣＳ＿カメラ＿ＩＩＩ
1
14 401-88312 VCS3 LENS
ＶＣＳ３レンズ
(1)
15 401-88244 VCS CAMERA
ＶＣＳカメラ
(1)
16 401-88162 VCS_LENS_HOLDER_10MM
ＶＣＳレンズホルダ１０ＭＭ
(1)
17 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
18 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(3)
19
#03
400-71347 AIR_CYLINDER
エアシリンダ
1
20
#03
PJ-3010405-05 HALF UNION
ハ−フユニオン
2
21
#03
SL-6032542-TN SCREW
座金付き六角穴ボルト
2
22
#03
WP-0320500-SC WASHER M3
平座金小形丸 Ｍ３
2
23
#03
400-00628 VCS GUIDE RAIL
ＶＣＳガイドレール
1
24
#03
SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
8
25
#03
400-00629 VCS SLIDER
ＶＣＳスライダー
1
26
#03
SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
2
27
#03
400-00630 SLIDE SPACER NUT
スライドスペーサナット
1
28
#03
WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
1
29 401-86786 VCS_LIGHT_UNIT
ＶＣＳライトユニット
1
30 401-83486 S_VCS_LIGHT_UNIT ASM
Ｓ＿ＶＣＳライトユニット組
(1)
31 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
32 E1143-721-000 WOOLEN CLOTH PAPER
搬送カバー ラシャペーパ（ＣＥ）
(1)
33 400-71348 BACK_SCREEN_S
バックスクリーンＳ
(1)
34 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
35 HX-0005500-0E GROMMET
ブッシュ
(1)
36 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
37 401-86249 FLAT_PLATE_RS1
フラット＿プレート＿ＲＳ１
(2)
38 400-56913 STEP SCREW
段ねじ
(2)
39 HX-0034400-00 FIXED BASE
束線パーツ
(8)
40 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(6)
41 HX-0067100-0B GROMMET
グロメット
(0.07)
42 401-32986 BACK LIGHT PCB ASM
バックライト基板組
(1)
43 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
44 401-11657 SIDE_LIGHT_COVER
サイドライトカバー
(1)
45 401-80854 SIDE LIGHT ASM
サイドライト組
(2)
46 401-83363 AIR_CYLINDER
エアシリンダ
(2)
47 PJ-0320390-01 URETHANE BARBED JOINT
ウレタンバーブ継手
(4)
48 401-83364 VCS_GUIDE_SH
ＶＣＳガイドシャフト
(2)
49 401-83365 VCS_SUB_FRAME
ＶＣＳサブフレーム
(1)
50 401-83366 CYLINDER_NUT
シリンダナット
(2)
51 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(1.5)
52 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(2)
53 401-83371 CABLE_SAFETY_BR_RS1
ケーブルセーフティブラケット＿ＲＳ１
(1)
54 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(6)
55 PC-0124070-00 SPEED CONTROLLER
スピード コントローラ
(2)
56 PJ-3080400-06 UNION Y
ユニオン ワイ
(2)
57 SB-8060001-00 LINEAR BEARING
リニア ベアリング
(2)
58 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(4)
59 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(2)
60 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(2)
61 WP-0430801-SC WASHER M4
平座金 Ｍ４
(2)
62 401-83367 SIDE_REFLECTOR
サイドリフレクタ
(4)
63 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
64 PV-1502093-00 5-PORT SOLENOID VALVE
５ポート電磁弁
(1)
65 401-83368 VCS_SENSOR_DOG
ＶＣＳセンサドグ
(1)
66 401-83369 VCS_SENSOR_BR
ＶＣＳセンサブラケット
(1)
67 401-65028 XY LMT SENSOR ASM
ＸＹ ＬＭＴセンサ組
(2)
68 401-83372 MIRROR_BOX_REFLECTOR
ミラーボックスリフレクター
(2)
69 401-11656 BOTTOM_LIGHT_DIFFUSER
ボトムライトディフューザ
(1)
70 401-80852 BOTTOM LIGHT PCB ASM
ボトムライト基板組
(1)
71 SM-0030601-SC SCREW M3X6
トラスねじ Ｍ３Ｘ６
(8)
72 NM-6030003-SC NUT M3X0.5 TYPE3
六角ナット Ｍ３Ｘ０．５ ３種
(8)
73 400-23599 LIGHT STUD VCS
ライトスタッドＶＣＳ
(4)
74 E2143-715-000 TIMER SPACER A
タイマ スペーサ Ａ
(4)
75 401-83370 LIGHT_STAY_V_RS1
ライトステイＶ＿ＲＳ１
(1)
76 401-80857 COAXIAL LIGHT PCB ASM
コアキシャルライト基板組
(1)
77 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
(2)
78 HX-0035400-0B SPACER
スペーサ
(4)
79 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
80 402-15876 VCS_FRAME
ＶＣＳフレーム
(1)
81 400-71351 COVER_GLASS
カバーガラス
(1)
82 401-83361 MIRROR_BOX_RS1
ミラーボックス＿ＲＳ１
(1)
83 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
84 400-71350 HALF_MIRROR_S
ハーフミラーＳ
(1)
85 118-04606 RUBBER PLUG
布台防振ゴム
(8)
86 400-71349 COAXIAL_DIFFUSER_S
コアキシャルディフューザＳ
(1)
87 402-05095 STOPPER_RUBBER
ストッパラバー
(2)
88 EA-9500B01-00 CABLE BAND
束線バンド
(10)
89 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(15)
90 401-83858 LIGHT_CONTROL_PCB_BR_ASM
ライトコントロール基板ブラケット組
(1)
91 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
92 401-83015 LIGHT_CTRL_PCB_BR
ライトコントロール基板＿ブラケット
(1)
93 401-32991 LIGHT CONTROL PCB ASM
ライトコントロール基板組
(1)
94 401-62631 PLATE_SUPPORT
プレートサポート
(3)
95 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(3)
96 SL-6061492-TN SCREW M6 L=14
座金付き六角穴ボルト Ｍ６ Ｌ＝１４
(3)
97 HX-0002600-00 GUIDE RAIL
ガイドレール
(2)
98 400-47390 MSU_BRACKET
ＭＳＵブラケット
(1)
99 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
100 HX-0034400-00 FIXED BASE
束線パーツ
(2)
101 SL-6051492-TN SCREW M5 L=14
座金付き六角穴ボルト Ｍ５ Ｌ＝１４
(4)
