- 137 - 69. FEEDER BANK COMPONENTS (3) フィーダバンク関係（３） １０ ２２ ２ １１ １ １ ４ ５ ５ ６ １６ ２９ ３０ Ａ Ａ ３１ Ｂ ３１ Ｂ ３３ １８ １９ １９ ２０ ２１ ２２ ２２ ２２ ２２ １９ ２２ ２２ ２２ １９ ２３ ２４ ２４ ２５ ２６ ２５ ２６ ２７ ２７ ２７ ２８ ３４ ３２ ３５ ３６ ３７ ３９ ３８ ３８ ４４ ４４ Ｃ Ｃ １７ １ ５４ ５５…
- 136 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83608 CUTTER_ASM
カッター組
1
2 401-83210 LINER_WAY
リニアウェイ
(2)
3 SM-6052002-TN SCREW
六角穴ボルト
(10)
4 401-83189 EDGE_BASE_SIDE
エッジベースサイド
(2)
5 SM-6043002-TN SCREW
六角穴ボルト
(6)
6 401-90272 UPPER_EDGE_BASE2
アッパーエッジベース２
(1)
7 401-86284 BRUSH_B
ブラシ＿Ｂ
(1)
8 SL-6041242-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
9 PS-0300162-KH SPRING PIN 3X16
スプリングピン ３Ｘ１６
(2)
10 401-83183 GUIDE_SLOPE
ガイドスロープ
(2)
11 SM-6043002-TN SCREW
六角穴ボルト
(2)
12 PH-0300104-S0 PARALLEL PIN TYPE B 3X10
平行ピン Ｂ種 ３Ｘ１０
(2)
13 401-91507 UPPER_EDGE
アッパーエッジ
(1)
14 SM-6040602-TN SCREW
六角穴ボルト
(12)
15 SB-7080002-00 BEARING
ころがり軸受
(4)
16 401-89663 HOLD_SHAFT
ホールドシャフト
(2)
17 RE-0600000-K0 E-RING 6
Ｅ形止め輪 ６
(2)
18 401-83127 HOLD_PLATE
ホールドプレート
(1)
19 SM-1040852-TP DISH SCREW
皿ねじ Ｍ４ Ｌ＝８
(2)
20 401-83128 SPRING_PLATE
スプリングプレート
(1)
21 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
22 401-89662 PUSHER_STOP_PLATE
プッシャストッププレート
(2)
23 401-83181 SLIDE_BASE
スライドベース
(1)
24 SL-6061692-TN BOLT
座金付き六角穴ボルト
(11)
25 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
26 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
(2)
27 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
28 401-83131 PUSHER_SPRRING_R
プッシャースプリングアール
(2)
29 401-89727 LOWER_EDGE
ローワーエッジ
(2)
30 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(10)
31 401-83133 MDUB50-45DZ
エアシリンダ
(2)
32 PC-0152030-00 SPEED CONTROLLER
スピード コントローラ
(4)
33 SM-6084002-TN SCREW M8 L=40
六角穴ボルト Ｍ８ Ｌ＝４０
(4)
34 401-83134 CYLINDER_SUPPORT_BLOCK
シリンダサポートブロック
(1)
35 SM-6086002-TN SCREW
ねじ
(4)
36 401-83201 CONNECTION_BLOCK
コネクションブロック
(2)
37 SM-6064502-TP SCREW M6 L=45
六角穴ボルト Ｍ６ Ｌ＝４５
(4)
38 WS-0610002-KN SPRING WASHER M6
ばね座金 Ｍ６
(4)
39 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(4)
40 401-83136 WASHER
ワッシャ
(4)
41 401-83137 COLLAR
カラー
(2)
42 401-83138 SLIDE_SPACER
スライドスペーサ
(2)
43 SM-6103552-TP SCREW M10 L=35
六角穴ボルト Ｍ１０ Ｌ＝３５
(2)
44 401-89728 COVER_LOWER_EDGE
カバーローワーエッジ
(2)
45 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
46 401-85337 SHOOT_A
シュートＡ
(1)
47 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
48 401-85335 TAPE_GUIDE_PLATE
テープガイドプレート
(1)
49 402-16357 COVER_CUTTER_ASM
カバーカッター組
(1)
50 401-90274 COVER_CUTTER_FRONT
カバーカッターフロント
(1)
51 401-90275 COVER_CUTTER_REAR
カバーカッターリア
(1)
52 401-90276 COVER_CUTTER_L
カバーカッターＬ
(1)
53 401-90277 COVER_CUTTER_R
カバーカッターＲ
(1)
54 401-11974 RIVET_1661-0410
リベット＿１６６１−０４１０
(1)
55 401-86289 SHIM_B_T20
シムＢ＿Ｔ２０
(8)
56 401-86290 SHIM_B_T40
シムＢ＿Ｔ４０
(8)
57 401-86291 SHIM_B_T100
シムＢ＿Ｔ１００
(4)
58 401-86292 SHIM_B_T200
シムＢ＿Ｔ２００
(2)
59 401-86606 FELT_CUSHION_A
フェルトクッションＡ
(2)
60 401-90273 FELT_SUPPORT2
フェルトサポート２
(1)
61 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
62 401-86216 COOLING_PIPE_ASM
クーリングパイプ組
(1)
63 401-86217 COOLING_PIPE
クーリングパイプ
(1)
64 PJ-3040400-01 QUICK PIPE JOINT ELBOW
ワンタッチ管継手エルボ
(2)
65 HX-0015000-0A CABLE CLAMP
ケーブルクリップ
(3)
66 SL-4041291-SC SCREW M4 L=12
座金付きなべ小ねじ Ｍ４ Ｌ＝１２
(3)
67 401-29113 NZL-UP SV CABLE ASM
ＮＺＬ−ＵＰ ＳＶ ケーブル組
(1)
68 PC-0105190-00 SPEED CONTROLLER
スピード コントローラ
(1)
69 EZ-4447053-11 UNION (KQ2H06-M5N) HALF
ハーフユニオン（ＫＱ２Ｈ０６−Ｍ５Ｎ）
(1)
70 SM-8050602-TP SCREW M5 L=6
止めねじ Ｍ５Ｘ０．８ Ｌ＝６
(3)
71 SL-4041691-SC SCREW M4 L=16
座金付きなべ小ねじ Ｍ４ Ｌ＝１６
(2)
72 PJ-3050800-01 DIFFERENT DIAMETER UNION T
違径 ユニオン ティー
(1)
73 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(0.1)
74 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(2)
75 PJ-3080400-06 UNION Y
ユニオン ワイ
(1)
76 SL-4032591-SC SCREW M3X25
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝２５
(1)
77 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
78 401-83186 SHIM_T100
シムｔ１００
(4)
79 401-83187 SHIM_T40
シムｔ４０
(8)
80 401-83188 SHIM_T20
シムｔ２０
(10)
81 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
82 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(1)
83 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
84 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(1)
85 400-92716 TAPE CUTTER DANGER LABEL
テープカッター危険表示ラベル
1
- 137 -
69.FEEDER BANK COMPONENTS (3)
フィーダバンク関係（３）
１０
２２
２
１１
１
１
４
５
５
６
１６
２９
３０
Ａ
Ａ
３１
Ｂ
３１
Ｂ
３３
１８
１９
１９
２０
２１
２２
２２
２２
２２
１９
２２
２２
２２
１９
２３
２４
２４
２５
２６
２５
２６
２７
２７
２７
２８
３４
３２
３５
３６
３７
３９
３８
３８
４４
４４
Ｃ
Ｃ
１７
１
５４
５５
５５
５５
５６
４６
４６
５６
４７
４７
４８
４９
４９
５０
５０
５１
５１
５２
５３
４５
７
８
３
８
９
１５
１３
１４
１２
２７
３９
３８
３８
４３
４２
４１
４０
- 138 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty

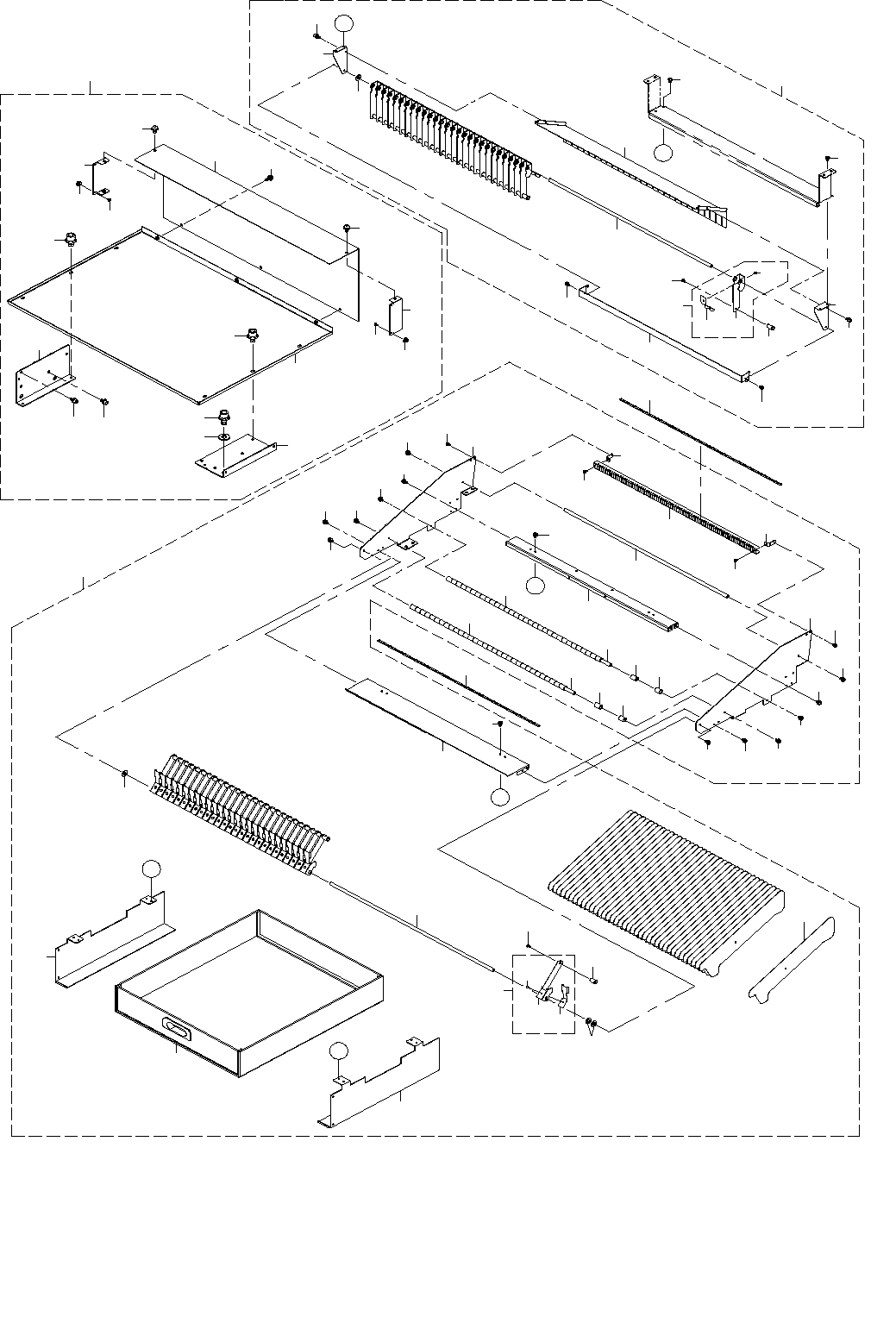

1 401-83609 TAPE_HOLDER_ASM
テープホルダー組
1
2 401-89903 REEL_SH_BR_LK
リール＿シャフト＿ブラケット＿ＬＫ
(1)
3 401-89904 REEL_SH_BR_RK
リール＿シャフト＿ブラケット＿ＲＫ
(1)
4 401-83158 REEL_HOLDER_SH_U
リールホルダ＿シャフト＿Ｕ
(1)
5 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(2)
6 401-67541 WASHER
ワッシャ
(1)
7 401-97761 REEL_HOLDER_STAY
リールホルダステイ
(1)
8 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
9 401-90740 REEL_STOPPER_PLATE
リールストッパプレート
(1)
10 401-67539 REEL_SH
リールシャフト
(28)
11 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
12 401-94609 REEL_HOLDER_SUB_ASSY
リールホルダーサブ組
(28)
13 401-89892 REEL_HOLDER_BR
リールホルダー＿ブラケット
(1)
14 401-89893 REEL_SPRING
リールスプリング
(1)
15 401-11974 RIVET_1661-0410
リベット＿１６６１−０４１０
(1)
16 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
(28)
17 401-83610 REEL_HOLDER_ASM
リールホルダー組
1
18 400-94862 TAPE_HOLDER_BR_1
テープホルダーブラケット１
(1)
19 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
20 401-89834 TRASH_HOLD_PL_L
トラッシュホールド＿ＰＬ＿Ｌ
(1)
21 401-89835 TRASH_HOLD_PL_R
トラッシュホールド＿ＰＬ＿Ｒ
(1)
22 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
23 401-10291 REEL_FIXING_BAR40
リール＿固定＿バー ４０
(1)
24 400-84674 REEL_SUPPORT_ANGLE
リールサポートアングル
(2)
25 SM-0030601-SC SCREW M3X6
トラスねじ Ｍ３Ｘ６
(2)
26 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
27 401-83161 REEL_HOLDER_SH
リールホルダー＿シャフト＿Ｕ
(4)
28 401-67541 WASHER
ワッシャ
(2)
29 401-85551 TRASH_BOX_FRAME_L
トラッシュボックスフレームＬ
(1)
30 401-85552 TRASH_BOX_FRAME_R
トラッシュボックスフレームＲ
(1)
31 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
32 401-67539 REEL_SH
リールシャフト
(28)
33 401-89891 TAPEHOLDER_BR
テープホルダー＿ブラケット
(1)
34 400-52050 SCREW M3X6 MEC
メックねじ Ｍ３Ｘ６
(28)
35 401-67541 WASHER
ワッシャ
(1)
36 400-84676 SEPARATION_PLATE
セパレーションプレート
(39)
37 401-85550 TRASH_BOX
トラッシュボックス
(1)
38 401-67540 SPACER
スペーサ
(66)
39 401-86282 SPACER_S
スペーサＳ
(2)
40 401-94609 REEL_HOLDER_SUB_ASSY
リールホルダーサブ組
(28)
41 401-89892 REEL_HOLDER_BR
リールホルダー＿ブラケット
(1)
42 401-89893 REEL_SPRING
リールスプリング
(1)
43 401-11974 RIVET_1661-0410
リベット＿１６６１−０４１０
(1)
44 401-84971 POSITION_LAVEL_56
ポジションラベル５６
5
45 401-88171 BANK_UNIT_R_COVER
バンクユニットＲカバー
1
46 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ４
(2)
47 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
48 401-58856 COVER_RUB
カバー＿ＲＵＢ
(1)
49 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
(4)
50 401-81844 COVER_RUB_BR_F
カバー＿ＲＵＢブラケットＦ
(2)
51 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
52 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
(2)
53 SL-6102042-TN SCREW M10 L=20
座金付き六角穴ボルト Ｍ１０ Ｌ＝２０
(2)
54 401-88176 COVER_RUC_S
カバー＿ＲＵＣ＿Ｓ
(1)
55 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(5)
56 401-88177 COVER_RUC_BR
カバー＿ＲＵＣブラケット
(2)
