- 8 - NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品 #02.... FOR ST ＳＴ 用 #03....FOR EN ＥＮ 用 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-1519 3 BASE_PLATE_ASSY_ XL ベースプレート組ＸＬ 1 2 402-1509 6 BASE_PLATE_CB ベースプレートＣＢ (…
- 7 -

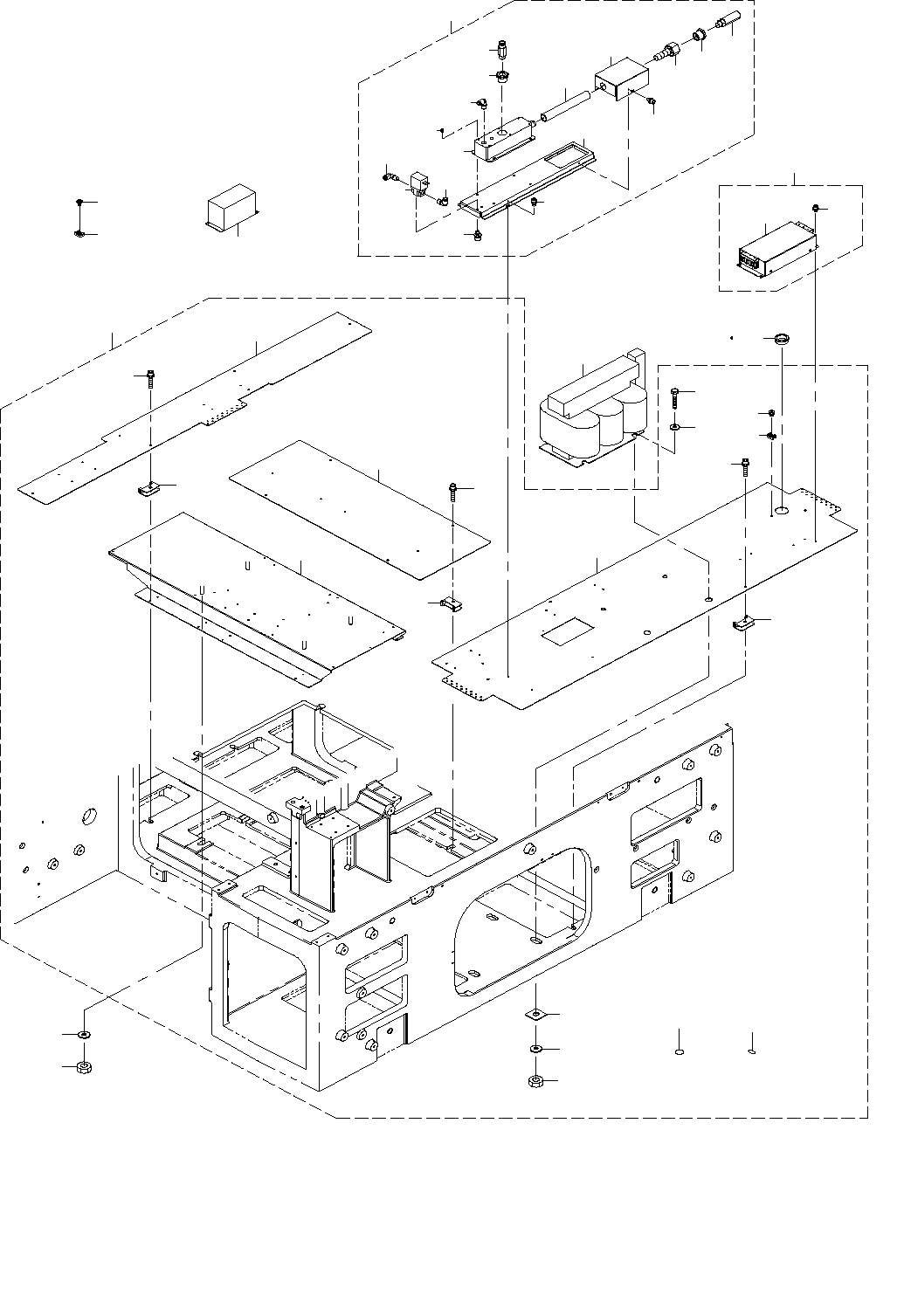

4. BASE FRAME COMPONENTS (4) (TYPE XL)
ベースフレーム関係（４）（ＸＬ 仕様）
７
３５
３８
１０
３７
８
３
５
６
６
５
５
６
７
２
４
９
１１
１２
１６
１７
１４
１５
１
１８
２２
２５
２４
２３
２０
２１
１９
３１
２０
２０
２８
２６
２７
３０
３０
３６
２９
１３
３３
３２
３４
２３
３９
４０
- 8 -
NOTE( 注記 ) #01....OPTIONAL PARTS オプション部品
#02....FOR ST ＳＴ 用
#03....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-15193 BASE_PLATE_ASSY_XL
ベースプレート組ＸＬ
1
2 402-15096 BASE_PLATE_CB
ベースプレートＣＢ
(1)
3 402-15097 BASE_PLATE_R_XL
ベースプレートＲ＿ＸＬ
(1)
4 402-15098 BASE_PLATE_L_XL
ベースプレートＬ＿ＸＬ
(1)
5 L110E-121-000 BASE PLATE NUT
ベース プレート ナット
(12)
6 SL-6052592-TN SCREW M5 L=25
座金付き六角穴ボルト Ｍ５ Ｌ＝２５
(12)
7 400-94475 BP WASHER
ＢＰ＿ワッシャー
(4)
8 400-44814 WASHER PLATE
小型角座金
(2)
9 400-94474 TRANS_BOLT
トランスボルト
(2)
10 NM-6120001-SC NUT M12X1.75 TYPE1
六角ナット Ｍ１２Ｘ１．７５ １種
(2)
11 100-04109 GROUND MARK
グランドマーク
(3)
12 CM-2001000-01 PE MARK LABEL
ＰＥ マーク シール
(1)
13 401-95247 BASE_PLATE_C
ベースプレートＣ
(1)
14 HX-0051900-00 FIXING BASE
固定ベース
(1)
15 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(19)
16
#02
HX-0018800-0F GROMMET
ブッシュ
1
17
#03
HX-0057900-00 PERFECT ROCK
パーフェクトロック
1
18 402-15195 EJECTOR_ASSY_XL
エジェクタ組ＸＬ
1
19 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(2)
20 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
(3)
21 402-01542 EJECTOR
エジェクタ
(1)
22 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
23 402-06568 BUSHING
ねじ込み式管継手
(2)
24 PV-0253010-00 CHECK VALVE
チェック バルブ
(1)
25 402-01547 EXHAUST_HOSE
エグゾーストホース
(0.18)
26 402-01546 HOSE_JOINT
ホースジョイント
(1)
27 PX-0553030-00 SILENCER
サイレンサ
(1)
28 402-15093 MUFFLER_COVER
マフラーカバー
(1)
29 402-15094 EJECTOR_BASE
エジェクタベース
(1)
30 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
31 402-05717 EJSV CABLE ASM
ＥＪＳＶケーブル組
(1)
32 401-83540 AC INPUT UNIT
ＡＣインプット組
1
33 401-82379 NOISE FILTER
ノイズフィルタ
(1)
34 SL-6040692-TN SCREW M4 L=6
座金付き六角穴ボルト Ｍ４ Ｌ＝６
(2)
35 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
31
36
#01
401-91280 TRANSFORMER
トランス
1
37
#01
HN-0040100-00 NOISE FILTER
ノイズフィルタ
1
38 HX-0029400-00 FIXED BASE
固定ベース
31
39 400-94475 BP WASHER
ＢＰ＿ワッシャー
4
40 NM-6100001-SC NUT M10X1.5
六角穴ナット Ｍ１０ １種
4
- 9 -

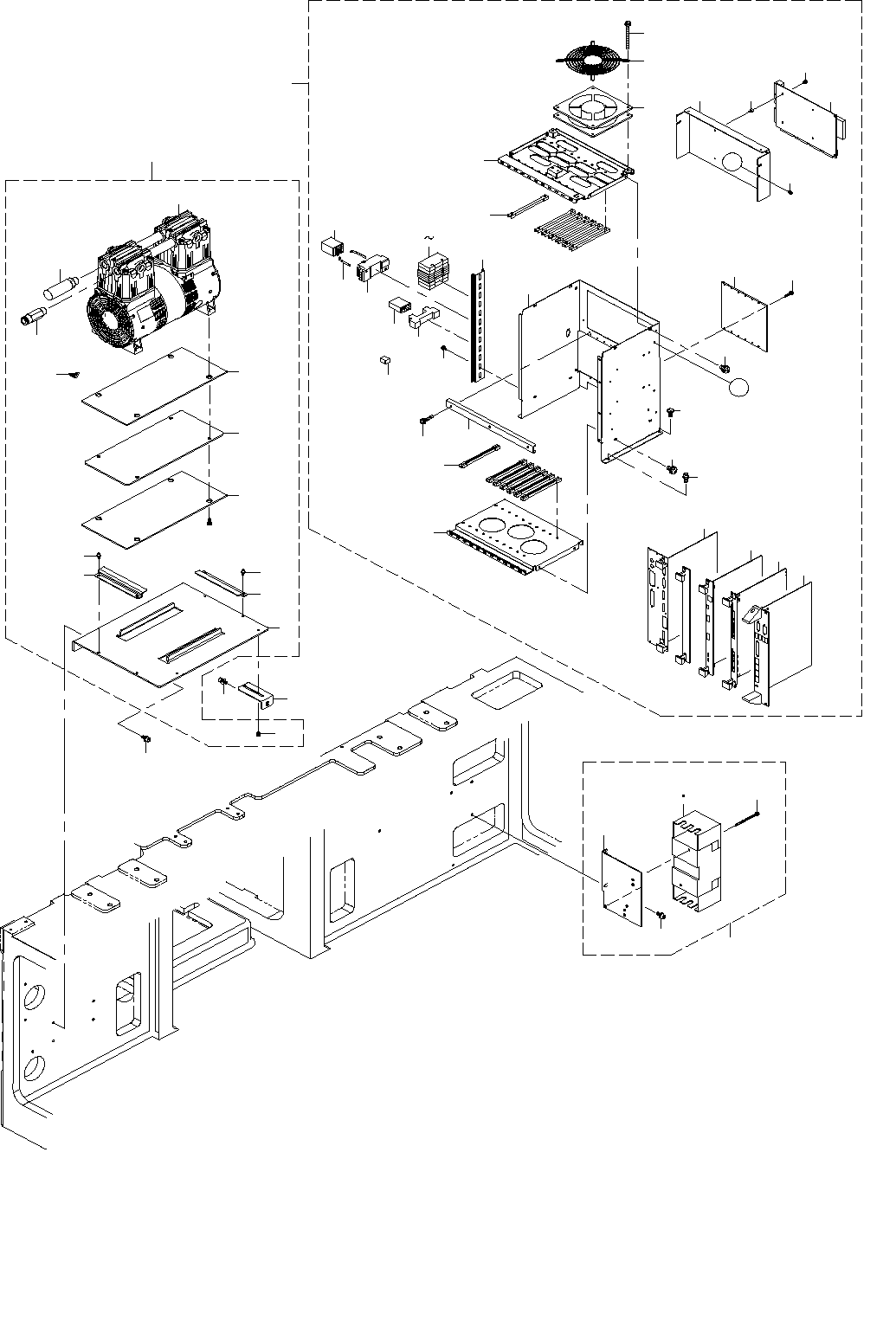

5. BASE FRAME ELECTRIC APPARATUS COMPONENTS (1)
ベースフレーム電装関係（１）
４
１２
８
１３
１２
１０
６
５
２
７
３
３
９
９
１１
１１
２４
３３
２５
２４
２７
２８
２９
３４
３５
３８
２６
３０
２２
２３
２５
３７
２０
３２
３１
３６
Ａ
Ａ
１
３９
４１
４２
４０
４３
２１
１９
１５
１４
１６
１７
１８
５３
５２
２５
５０
４９
４８
４４ ４６
４７
５１
