- 146 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-8360 8 CUTTER_ASM カッター組 1 2 401-8321 0 LINER_WAY リニアウェイ (2) 3 SM-6052002 -TN SCREW 六角穴ボルト (10) 4 401-83189 EDGE_BASE_S IDE エッジベースサイド (2) 5 SM-6043002 -TN SC…
- 145 -

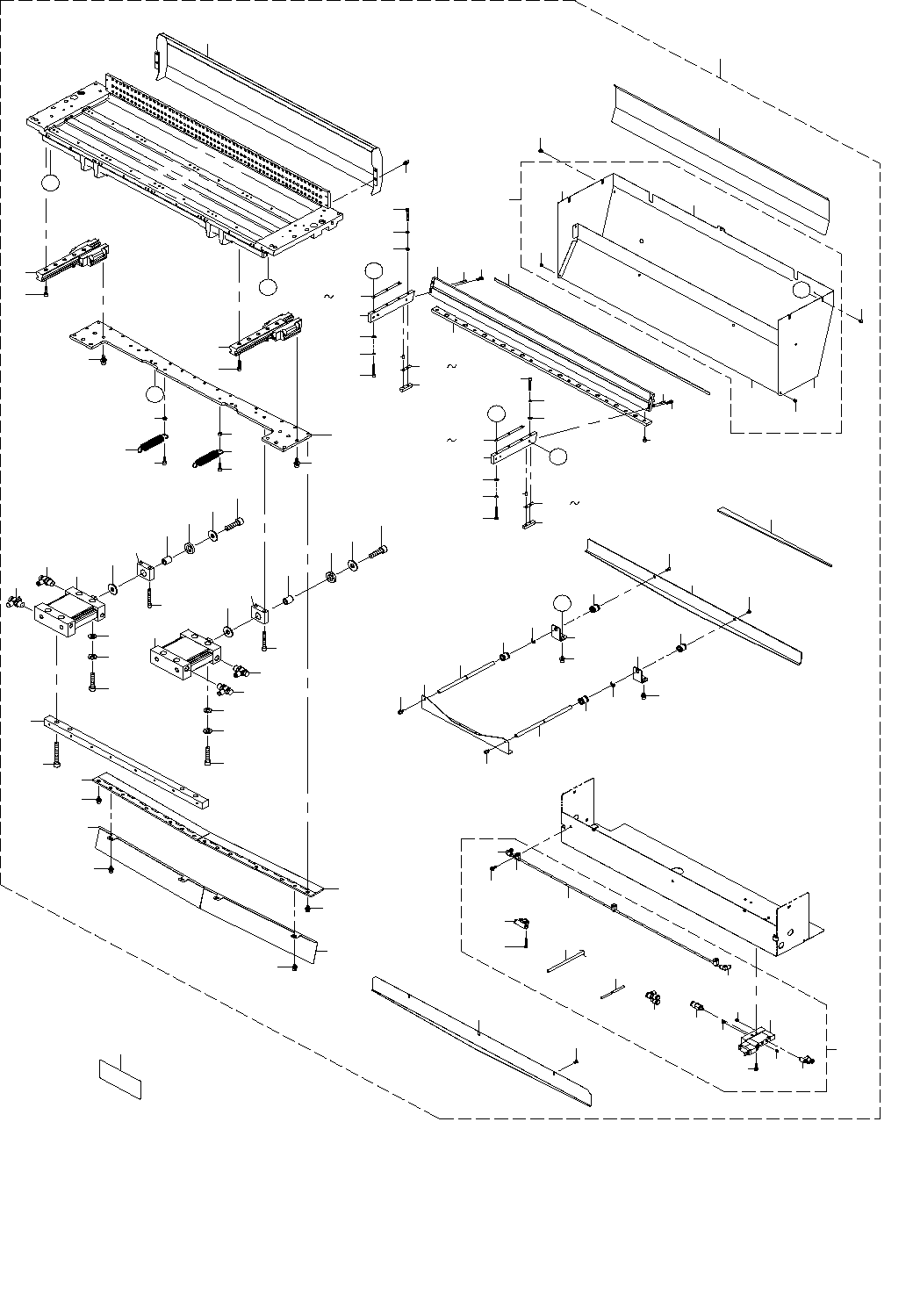

73.FEEDER BANK COMPONENTS (7) (TYPE XL)
フィーダバンク関係（７）（ＸＬ 仕様）
２
２
４
４
３
３
５
６
７
８
８
９
９
１０
１１
１３
１４
１５
１５
１５
１５
１６
１６
１７
１７
１８
１９
１９
２０
２１
２１
２２
２２
２３
２５
２５
２６
２６
２７
２７
２８
２８
２９
２９
３０
３０
３２
３２
３２
３２
３３
３１
３４
３５
３６
３６
３７
３７
３１
３８
３９
３３
３８
３９
４０
４０
４０
４１
４２
４３
４０
４１
４２
４３
４４
４４
４５
４５
４６
４７
４８
５１
７７
７７
７８ ８０
１０
７８ ８０
５５ ５８
５５ ５８
５９
６０
６１
６３
６４
６４
６５
６６
６７
６９
７１
７２
７３
７４
７５
６２
２４
１
Ａ
Ａ
Ｂ
Ｂ
Ｃ
Ｃ
Ｄ
Ｄ
８５
２４
１２
１２
６８
７０
７０
７０
８２
８１
８２
８１
５
８３
８４
８３
８４
５２
５３
５０
５４
５４
４９
７６
１１
- 146 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-83608 CUTTER_ASM
カッター組
1
2 401-83210 LINER_WAY
リニアウェイ
(2)
3 SM-6052002-TN SCREW
六角穴ボルト
(10)
4 401-83189 EDGE_BASE_SIDE
エッジベースサイド
(2)
5 SM-6043002-TN SCREW
六角穴ボルト
(6)
6 401-90272 UPPER_EDGE_BASE2
アッパーエッジベース２
(1)
7 401-86284 BRUSH_B
ブラシ＿Ｂ
(1)
8 SL-6041242-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
9 PS-0300162-KH SPRING PIN 3X16
スプリングピン ３Ｘ１６
(2)
10 401-83183 GUIDE_SLOPE
ガイドスロープ
(2)
11 SM-6043002-TN SCREW
六角穴ボルト
(2)
12 PH-0300104-S0 PARALLEL PIN TYPE B 3X10
平行ピン Ｂ種 ３Ｘ１０
(2)
13 401-91507 UPPER_EDGE
アッパーエッジ
(1)
14 SM-6040602-TN SCREW
六角穴ボルト
(12)
15 SB-7080002-00 BEARING
ころがり軸受
(4)
16 401-89663 HOLD_SHAFT
ホールドシャフト
(2)
17 RE-0600000-K0 E-RING 6
Ｅ形止め輪 ６
(2)
18 401-83127 HOLD_PLATE
ホールドプレート
(1)
19 SM-1040852-TP DISH SCREW
皿ねじ Ｍ４ Ｌ＝８
(2)
20 401-83128 SPRING_PLATE
スプリングプレート
(1)
21 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
22 401-89662 PUSHER_STOP_PLATE
プッシャストッププレート
(2)
23 401-83181 SLIDE_BASE
スライドベース
(1)
24 SL-6061692-TN BOLT
座金付き六角穴ボルト
(11)
25 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
26 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
(2)
27 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
28 401-83131 PUSHER_SPRRING_R
プッシャースプリングアール
(2)
29 401-89727 LOWER_EDGE
ローワーエッジ
(2)
30 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(10)
31 401-83133 MDUB50-45DZ
エアシリンダ
(2)
32 PC-0152030-00 SPEED CONTROLLER
スピード コントローラ
(4)
33 SM-6084002-TN SCREW M8 L=40
六角穴ボルト Ｍ８ Ｌ＝４０
(4)
34 401-83134 CYLINDER_SUPPORT_BLOCK
シリンダサポートブロック
(1)
35 SM-6086002-TN SCREW
ねじ
(4)
36 401-83201 CONNECTION_BLOCK
コネクションブロック
(2)
37 SM-6064502-TP SCREW M6 L=45
六角穴ボルト Ｍ６ Ｌ＝４５
(4)
38 WS-0610002-KN SPRING WASHER M6
ばね座金 Ｍ６
(4)
39 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(4)
40 401-83136 WASHER
ワッシャ
(4)
41 401-83137 COLLAR
カラー
(2)
42 401-83138 SLIDE_SPACER
スライドスペーサ
(2)
43 SM-6103552-TP SCREW M10 L=35
六角穴ボルト Ｍ１０ Ｌ＝３５
(2)
44 401-89728 COVER_LOWER_EDGE
カバーローワーエッジ
(2)
45 SL-6051092-TN SCREW M5 L=10
座金付き六角穴ボルト Ｍ５ Ｌ＝１０
(4)
46 401-85337 SHOOT_A
シュートＡ
(1)
47 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
48 401-85335 TAPE_GUIDE_PLATE
テープガイドプレート
(1)
49 402-16357 COVER_CUTTER_ASM
カバーカッター組
(1)
50 401-90274 COVER_CUTTER_FRONT
カバーカッターフロント
(1)
51 401-90275 COVER_CUTTER_REAR
カバーカッターリア
(1)
52 401-90276 COVER_CUTTER_L
カバーカッターＬ
(1)
53 401-90277 COVER_CUTTER_R
カバーカッターＲ
(1)
54 401-11974 RIVET_1661-0410
リベット＿１６６１−０４１０
(1)
55 401-86289 SHIM_B_T20
シムＢ＿Ｔ２０
(8)
56 401-86290 SHIM_B_T40
シムＢ＿Ｔ４０
(8)
57 401-86291 SHIM_B_T100
シムＢ＿Ｔ１００
(4)
58 401-86292 SHIM_B_T200
シムＢ＿Ｔ２００
(2)
59 401-86606 FELT_CUSHION_A
フェルトクッションＡ
(2)
60 401-90273 FELT_SUPPORT2
フェルトサポート２
(1)
61 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
62 401-86216 COOLING_PIPE_ASM
クーリングパイプ組
(1)
63 401-86217 COOLING_PIPE
クーリングパイプ
(1)
64 PJ-3040400-01 QUICK PIPE JOINT ELBOW
ワンタッチ管継手エルボ
(2)
65 HX-0015000-0A CABLE CLAMP
ケーブルクリップ
(3)
66 SL-4041291-SC SCREW M4 L=12
座金付きなべ小ねじ Ｍ４ Ｌ＝１２
(3)
67 401-29113 NZL-UP SV CABLE ASM
ＮＺＬ−ＵＰ ＳＶ ケーブル組
(1)
68 PC-0105190-00 SPEED CONTROLLER
スピード コントローラ
(1)
69 EZ-4447053-11 UNION (KQ2H06-M5N) HALF
ハーフユニオン（ＫＱ２Ｈ０６−Ｍ５Ｎ）
(1)
70 SM-8050602-TP SCREW M5 L=6
止めねじ Ｍ５Ｘ０．８ Ｌ＝６
(3)
71 SL-4041691-SC SCREW M4 L=16
座金付きなべ小ねじ Ｍ４ Ｌ＝１６
(2)
72 PJ-3050800-01 DIFFERENT DIAMETER UNION T
違径 ユニオン ティー
(1)
73 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
(0.1)
74 BT-0400251-EA URETHANE TUBE BLUE 4X2.5
ポリウレタン チューブ 青 ４Ｘ２．５
(2)
75 PJ-3080400-06 UNION Y
ユニオン ワイ
(1)
76 SL-4032591-SC SCREW M3X25
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝２５
(1)
77 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(4)
78 401-83186 SHIM_T100
シムｔ１００
(4)
79 401-83187 SHIM_T40
シムｔ４０
(8)
80 401-83188 SHIM_T20
シムｔ２０
(10)
81 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
82 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(1)
83 WS-0410002-KN SPRING WASHER M4
ばね座金 Ｍ４
(1)
84 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(1)
85 400-92716 TAPE CUTTER DANGER LABEL
テープカッター危険表示ラベル
1
- 147 -

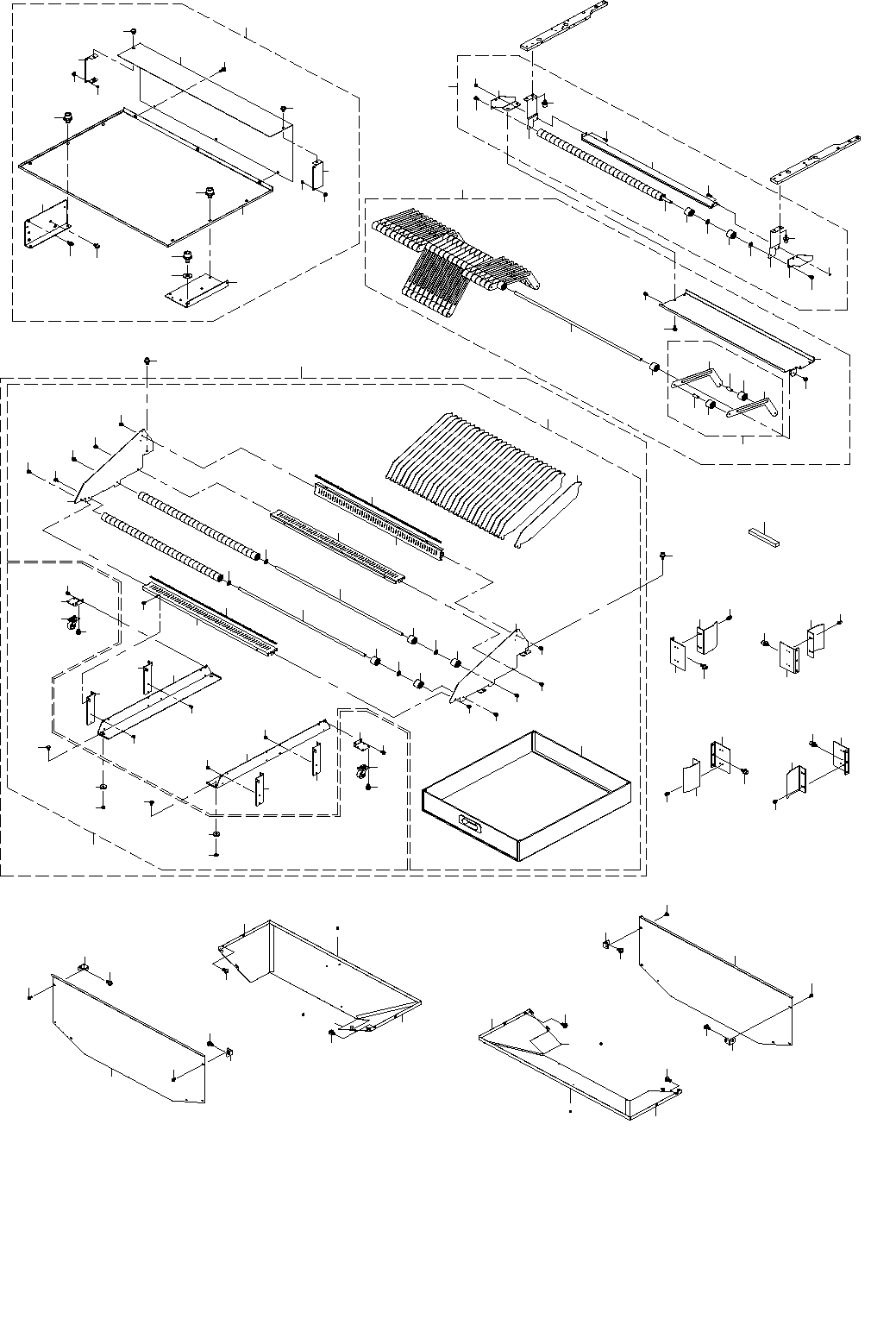

74.FEEDER BANK COMPONENTS (8) (TYPE XL)
フィーダバンク関係（８）（ＸＬ 仕様）
３
３
４
５
４
５
２
６
７
８
８
９
１０
１
２７
１７
２１
２２
２３
２２
２３
２３
２２
２３
２２
２１
１７
２７
１７
１４
１５
１５
１６
１６
１６
１６
１８
１８
１８
１８
１８
１８
１９
１９
１９
１９
２０
２４
２４
２４
２４
２５
２６
２９
３０
３０
２９
３１
３２
３３
３５
３４
３４
３３
３５
３２
３１
２８
１２
１１
３７
３７
３９
３９
３８
４０
４１
４２
４３
４３
４４
４５
４６
４７
４９
４８
５０
５１
５２
５２
１３
７３
７９
６８
７２
７１
７０
７０
６９
７９
７７
７５
７６
７４
７４
７４
７８
６９
７７
７６
７５
５７
５７
５８ ６３
５８ ６３
５９
５９
６０
６３
６０
６３
６１
６１
６１
６１
６２
６２
６２
６２
６４
６５
６５
６６
６６
６６
６６
６７
６７
６７
６７
５３
５３
５３
５４
５４
５３
５４
５４
５５
５５
５５
５５
５６
５６
５６
５６
３６
