- 153 - 77. REPLACING OVERALL CHANGER TRUCK COMPONENTS (1) 一括交換台車関係（１） ２６ ２９ ２７ ２８ Ａ １６ １５ １７ １８ １４ ３０ ２０ １９ ２１ ４２ ４３ ２ ３ ３ ３ ３ ４ ５ ６ ８ ８ ９ １０ １３ １２ ８５ ２３ ２３ １１ ２２ ２４ ２５ ２５ ２６ ２８ ２７ ２９ ３０ ３２ ３３ ３４ ３５ ３６ ３７ ４０ ４１ ３８ ３９ ４４…
- 152 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-87630 LIFTER_ASM
リフター組
1
2 401-87633 B_LIFTER_FRAME_L
Ｂリフターフレーム組Ｌ
(1)
3 401-87634 B_LIFTER_FRAME_R
Ｂリフターフレーム組Ｒ
(1)
4 SL-6082592-TN SCREW M8 L=25
座金付き六角穴ボルト Ｍ８ Ｌ＝２５
(8)
5 401-87635 AIR_CYLINDER
リフターシリンダー
(2)
6 PC-0152030-00 SPEED CONTROLLER
スピード コントローラ
(4)
7 SM-6122002-TN SCREW M12 L=20
六角穴ボルト Ｍ１２ Ｌ＝２０
(4)
8 401-10295 LIF_CYL_SHAFT
ＬＩＦ＿ＣＹＬ＿シャフト
(2)
9 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
(2)
10 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
11 SB-8200003-00 BEARING
ころがり軸受
(4)
12 SM-6051002-TN SCREW
六角穴ボルト
(16)
13 401-87636 BANK_LIFTER_L
バンクリフターＬ
(1)
14 401-87637 BANK_LIFTER_R
バンクリフターＲ
(1)
15 401-47453 LIFTER_SHAFT
リフタシャフト
(3)
16 401-87641 LIFTER_SHAFT_AIR
リフターシャフトエア
(1)
17 PJ-3010851-01 HALF UNION
ハーフ ユニオン
(1)
18 SM-8060552-TP SCREW M6 L=5
止めねじ
(4)
19 400-93839 BANK_LOCATE_PIN_B2
バンクロケートピンＢ２
(1)
20 400-93840 BANK_LOCATE_PIN_C2
バンクロケートピンＣ２
(1)
21 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
22 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
(2)
23 401-87642 RING_HOLDER
リングホルダ
(1)
24 RO-0982401-00 O-RING
Ｏリング
(1)
25 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
26 401-87648 BANK_BALVE_ASM
バンクバルブ組
1
27 401-87643 BANK_STOPPER_BR_L
バンクストッパＢＲＬ
(1)
28 401-87644 BANK_STOPPER_BR_R
バンクストッパＢＲＲ
(1)
29 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(2)
30 PJ-3040405-05 UNION
ユニオン
(3)
31 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(4)
32 400-49671 COVER CUSHION
カバークッション
(2)
33 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
34 HX-0029400-00 FIXED BASE
固定ベース
(4)
35 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
36 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
37 401-83169 VALVE_SUPPORT_BLACKET
バルブサポートブラケット
(1)
38 401-83170 VM230-02-00A
アクチュエータバルブ
(1)
39 401-83171 VALVE_SPACER
バルブスペーサ
(2)
40 PJ-3010852-01 HALF UNION 8XR1/4
ハーフ ユニオン ８ＸＲ１／４
(1)
41 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
(1)
42 SL-4043091-SC SCREW M4 L=30
座金付きなべ小ねじ Ｍ４ Ｌ＝３０
(2)
43 SM-1041201-SC SCREW M4 L=12
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
(2)
44 PX-0505010-00 SILENCER
消音器
(1)
45 401-87646 GUIDE_RAIL_F_TROLLEY_ASM
ガイドレールＦトロリー組
1
46 400-93853 ROLLER_GUIDE_SUPPORT_FR
ローラガイドサポートＦＲ
(1)
47 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
48 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(2)
49 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
50 401-83193 ROLLER_GUIDE_F
ローラガイド＿Ｆ
(1)
51 401-28068 SELECTOR_ASM
セレクタ組
1
52 PV-0251030-00 CHECK VALVE
チェック バルブ
(1)
53 PJ-3040651-03 SWIVEL ELBOW
自在エルボ
(2)
54 PX-0551040-00 SILENCER
サイレンサ
(1)
55 PJ-3010651-03 HALF UNION 6XPT1/8
ハーフ ユニオン ６ＸＰＴ１／８
(1)
56 PV-0151250-00 MANUAL VALVE
マニュアル バルブ
(1)
57
#01
SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
2
58
#01
WP-0430801-SC WASHER M4
平座金 Ｍ４
2
59
#01
HX-0033900-00 SPACER
スペーサ
2
60 401-87630 LIFTER_ASM
リフター組
1
61 401-87633 B_LIFTER_FRAME_L
Ｂリフターフレーム組Ｌ
(1)
62 401-87634 B_LIFTER_FRAME_R
Ｂリフターフレーム組Ｒ
(1)
63 SL-6082592-TN SCREW M8 L=25
座金付き六角穴ボルト Ｍ８ Ｌ＝２５
(4)
64 401-87635 AIR_CYLINDER
リフターシリンダー
(2)
65 PC-0152030-00 SPEED CONTROLLER
スピード コントローラ
(4)
66 SM-6122002-TN SCREW M12 L=20
六角穴ボルト Ｍ１２ Ｌ＝２０
(4)
67 401-10295 LIF_CYL_SHAFT
ＬＩＦ＿ＣＹＬ＿シャフト
(2)
68 E2622-729-000 LIFTER THRUST COLLAR
リフタースラストカラー
(2)
69 SM-1062052-TP SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
70 SB-8200003-00 BEARING
ころがり軸受
(4)
71 SM-6051002-TN SCREW
六角穴ボルト
(16)
72 401-87636 BANK_LIFTER_L
バンクリフターＬ
(1)
73 401-87637 BANK_LIFTER_R
バンクリフターＲ
(1)
74 401-47453 LIFTER_SHAFT
リフタシャフト
(3)
75 401-87641 LIFTER_SHAFT_AIR
リフターシャフトエア
(1)
76 PJ-3010851-01 HALF UNION
ハーフ ユニオン
(1)
77 SM-8060552-TP SCREW M6 L=5
止めねじ
(4)
78 400-93839 BANK_LOCATE_PIN_B2
バンクロケートピンＢ２
(1)
79 400-93840 BANK_LOCATE_PIN_C2
バンクロケートピンＣ２
(1)
80 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
81 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
(2)
82 401-87642 RING_HOLDER
リングホルダ
(1)
83 RO-0982401-00 O-RING
Ｏリング
(1)
84 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
85 401-87648 BANK_BALVE_ASM
バンクバルブ組
1
86 401-87643 BANK_STOPPER_BR_L
バンクストッパＢＲＬ
(1)
87 401-87644 BANK_STOPPER_BR_R
バンクストッパＢＲＲ
(1)
88 PV-0105050-00 MECHANICAL VALVE
メカニカル バルブ
(2)
89 PJ-3040405-05 UNION
ユニオン
(3)
90 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(4)
91 400-49671 COVER CUSHION
カバークッション
(2)
92 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
93 HX-0029400-00 FIXED BASE
固定ベース
(4)
94 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
95 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
96 401-83169 VALVE_SUPPORT_BLACKET
バルブサポートブラケット
(1)
97 401-83170 VM230-02-00A
アクチュエータバルブ
(1)
98 401-83171 VALVE_SPACER
バルブスペーサ
(2)
99 PJ-3010852-01 HALF UNION 8XR1/4
ハーフ ユニオン ８ＸＲ１／４
(1)
100 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
(1)
101 SL-4043091-SC SCREW M4 L=30
座金付きなべ小ねじ Ｍ４ Ｌ＝３０
(2)
102 SM-1041201-SC SCREW M4 L=12
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝１２
(2)
103 PX-0505010-00 SILENCER
消音器
(1)
104 401-87647 GUIDE_RAIL_R_TROLLEY_ASM
ガイドレールＲトロリー組
1
105 400-93853 ROLLER_GUIDE_SUPPORT_FR
ローラガイドサポートＦＲ
(1)
106 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
107 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(2)
108 SM-1051052-TN PLATE SCREW M5 L=10
皿ねじ Ｍ５ Ｌ＝１０
(4)
109 401-83205 ROLLER_GUIDE_R
ローラガイド＿Ｒ
(1)
110 401-28068 SELECTOR_ASM
セレクタ組
1
111 PV-0251030-00 CHECK VALVE
チェック バルブ
(1)
112 PJ-3040651-03 SWIVEL ELBOW
自在エルボ
(2)
113 PX-0551040-00 SILENCER
サイレンサ
(1)
114 PJ-3010651-03 HALF UNION 6XPT1/8
ハーフ ユニオン ６ＸＰＴ１／８
(1)
115 PV-0151250-00 MANUAL VALVE
マニュアル バルブ
(1)
116
#01
SM-4042501-SC SCREW M4X0.7 L=25
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２５
2
117
#01
WP-0430801-SC WASHER M4
平座金 Ｍ４
2
118
#01
HX-0033900-00 SPACER
スペーサ
2
119 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
27
120 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８Ｘ５
12
121 PJ-3080600-07 UNION Y
ユニオン ワイ
3
122
#01
400-02287 BANK SW CABLE ASSY
バンクスイッチケーブル組
1
123
#01
400-02287 BANK SW CABLE ASSY
バンクスイッチケーブル組
1
124 SM-6083502-TN SCREW
六角穴ボルト
2
125 401-83207 SCREW M8 L=70
六角穴ボルト Ｍ８ Ｌ＝７０
2
126 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
4
127 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
4
- 153 -
77.REPLACING OVERALL CHANGER TRUCK COMPONENTS (1)
一括交換台車関係（１）
２６
２９
２７
２８
Ａ
１６
１５
１７
１８
１４
３０
２０
１９
２１
４２
４３
２
３
３
３
３
４
５
６
８
８
９
１０
１３
１２ ８５
２３
２３
１１
２２
２４
２５
２５
２６
２８
２７
２９
３０
３２
３３
３４
３５
３６
３７
４０
４１
３８
３９
４４
４４
４５
４５
４６
４７
４９
４８
５０
５１
５１
５２
５３
５３
５４
５４
５５
５６
５５
５６
５７
５７
５８
５９
６０
６０
６１
６１
６１
６１
６２
８７
６２
８６
６３
６４
６５
６７
６６
６８
６９
７０
７１
７２
７２
７３
７４
７５
７６
７６
７４
７８
７７
７９
８０
１
８８
８８
３１
７
８８
７
Ａ
Ｂ
Ｂ
Ｃ
Ｃ
８１
８４
８３
８２
９０
９１
９２
９２
９０
９１
９１
９０
８９

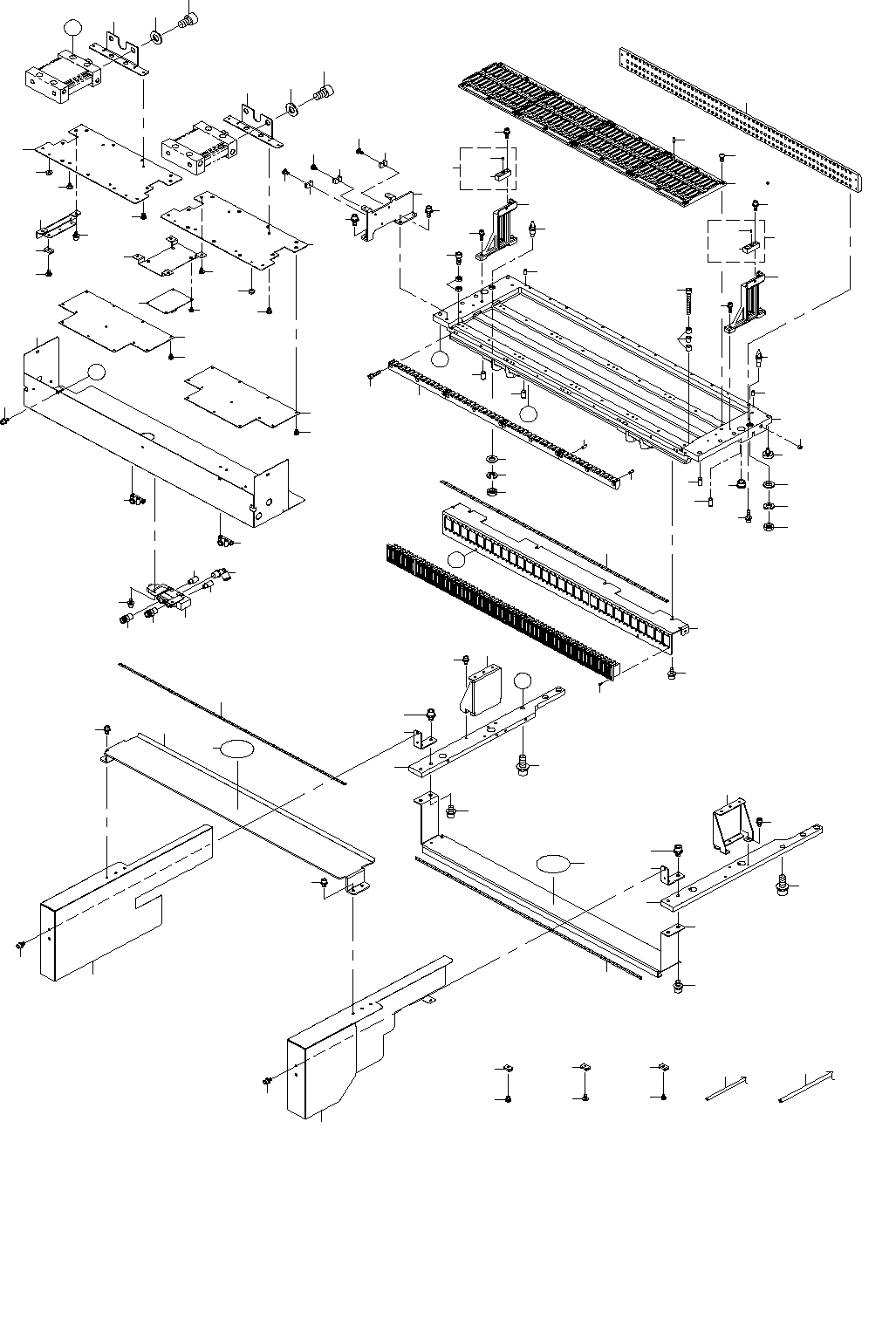

- 154 -
NOTE( 注記 ) #01....FOR FRONT OF THE MACHINE マシン前側用
#02....FOR REAR OF THE MACHINE マシン後側用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-69473 BANK ID PCB (RF) ASM
バンクＩＤ基板（ＲＦ）組
1
2 401-83119 E_BANK_BASE_R
イーバンクベースアール
1
3 PH-0600120-C0 PARALLEL PIN TYPE B 6X12
平行ピン Ｂ種 ６Ｘ１２
4
4 EZ-4453564-01 PLUG TAPER SCREW
テ−パ スクリュ− プラグ
1
5 E2602-721-000 BANK LOCATE BUSH A
バンクロケートブッシュ Ａ
2
6 E2732-721-000 BANK GUIDE ROLLER
バンクガイドローラ
2
7 E5721-729-000 LABEL
荷重禁止シール
2
8 PH-0300080-U0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
8
9 401-67554 CLAMP_BLOCK
クランプブロック
4
10 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
12
11 PH-0300080-U0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
10
12
#01
401-67530 GUIDE_RAIL
ガイドレール
4
13 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
24
14 E2609-721-000 BANK LOCATE PIN A
バンクロケートピンＡ
1
15 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
1
16 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
17 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
1
18 E2610-721-000 BANK LOCATE PIN B
バンクロケートピンＢ
1
19 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
1
20 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
1
21 NM-6080003-SC NUT M8X1.25 TYPE3
六角ナット Ｍ８Ｘ１．２５ ３種
1
22 401-83200 POSITIONING_PLATE
ポジショニングプレート
1
23 PH-0300080-U0 PARALLEL PIN TYPE B 3X8
平行ピン Ｂ種 ３Ｘ８
2
24 SL-6041692-TN SCREW M4 L=16
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
13
25 401-83142 MARK_STAND
マークスタンド
2
26 E2505-729-0A0 MARK ASM.
マーク組
2
27 E2601-725-000 MARK
マーク
(1)
28 E2505-729-000 MARK BASE
マークベース
(1)
29 SL-6041292-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
4
30 SL-6052092-TN SCREW M5 L=20
座金付き六角穴ボルト Ｍ５ Ｌ＝２０
4
31 401-83176 CAN_CONNECTOR_BR
キャンコネクタブラケット
1
32 401-82051 CONNECTOR_BIND
コネクタバインド
112
33 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
4
34 401-83148 BANK_PLATE_L
バンクプレート＿Ｌ
1
35 SL-6082092-TN SCREW M8 L=20
座金付き六角穴ボルト Ｍ８ Ｌ＝２０
1
36 400-94723 TOROLLEY_COV_BR
トロリーカバーブラケット
1
37 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
2
38 401-83150 BANK_PLATE_R
バンクプレート＿Ｒ
1
39 SL-6082092-TN SCREW M8 L=20
座金付き六角穴ボルト Ｍ８ Ｌ＝２０
1
40 400-94723 TOROLLEY_COV_BR
トロリーカバーブラケット
1
41 SL-6061092-TN SCREW M6 L=10
座金付き六角穴ボルト Ｍ６ Ｌ＝１０
2
42 HX-0029400-00 FIXED BASE
固定ベース
2
43 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
2
44 401-83151 T_SAFETY_COVER_BR
Ｔセフティーカバーブラケット
2
45 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
6
46 401-83194 TROLLEY_SAFETY_COVER_L
トロリーセーフティカバーＬ
1
47 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
48 401-88175 TROLLEY_SAFETY_COVER_R
トロリーセーフティカバーＲ
1
49 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
50 401-83154 REGULATION_BAR_RS
レギュレーションバー＿ＲＳ
1
51 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
52 401-88174 REGULATION_BAR_B
レギュレーションバー＿Ｂ
1
53 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
4
54 401-83162 BANK_PCB_SUPPORT_BRACKET
バンク基板サポートブラケット
2
55 SM-6101602-TP SCREW M10 L=16
六角穴ボルト Ｍ１０ Ｌ＝１６
4
56 WP-1052001-SC WASHER 10
平座金みがき丸 Ｍ１０
4
57 401-83163 BANK_PCB_BASE
バンク基板ベース
2
58 HX-0029400-00 FIXED BASE
固定ベース
8
59 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
8
60 HX-0070600-00 MOUNT BASE
マウントベース
2
61 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
12
62 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
18
63 401-83164 FD_PCB_BASE
ＦＤ＿基板ベース
1
64 SL-4850591-SC SCREW M2.5 L=5
座金付きなべ小ねじ Ｍ２．５ Ｌ＝５
4
65 401-83165 CABLE_HOLDER
ケーブルホルダ
1
66 HX-0029400-00 FIXED BASE
固定ベース
3
67 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
3
68 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
69 401-83166 BANK_PCB_COVER
バンク基板カバー
1
70 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
4
71 400-93977 5PORT_SOLENOID_VALVE
５ポート電磁弁
1
72 PJ-3010852-01 HALF UNION 8XR1/4
ハーフ ユニオン ８ＸＲ１／４
2
73 PJ-3040852-01 ELBOW UNION 8XPT1/4
エルボ ユニオン ８ＸＰＴ１／４
1
74 401-83168 DIFFERENT DIAMETER_T
ディファレントダイアメータＴ
2
75 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
76 PX-0551040-00 SILENCER
サイレンサ
2
77 HX-0029400-00 FIXED BASE
固定ベース
11
78 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
11
79 BT-0600400-EC URETHANE TUBE BLUE 6X4
ポリウレタン チューブ 青 ６Ｘ４
2
80 BT-0800501-EA URETHANE TUBE BLUE 8X5
ポリウレタン チューブ 青 ８Ｘ５
2
81 SM-6051402-TN SCREW M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
1
82 SM-6054002-TN SCREW M5X0.8 L=40
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝４０
1
83 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
3
84 401-10316 SPACER
スペーサ
3
85
#02
401-83208 GUIDE_RAIL_R
ガイドレールＲ
4
86 401-83783 ELEC BANK L-SIDE PCB ASM
ＥＬＥＣバンク Ｌ−ＳＩＤＥ基板組
1
87 401-83784 ELEC BANK R-SIDE PCB ASM
ＥＬＥＣバンク Ｒ−ＳＩＤＥ基板組
1
88 401-84971 POSITION_LAVEL_56
ポジションラベル５６
3
89 401-83203 BANK_CONNECTOR_A_BR
バンクコネクタ＿Ａブラケット
1
90 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
3
91 HX-0029400-00 FIXED BASE
固定ベース
3
92 SL-6051292-TN SCREW M5 L=12
座金付き六角穴ボルト Ｍ５ Ｌ＝１２
3
