- 166 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 402-15491 REEL_HOLDER_U リールホルダＵ 1 2 402-15492 REEL_HOLDER_PLATE_ASM リールホルダプレート組 (28) 3 402-15120 REEL_HOLDER_PLATE リールホルダプレート (2) 4 402-15133 ROLLER_SHAFT ローラシャ…
- 165 -
83.REPLACING OVERALL CHANGER TRUCK COMPONENTS (7) (TYPE XL)
一括交換台車関係（７）（ＸＬ 仕様）
１２
１１
２５
２４
２３
２３
２３
２３
１９
１８
１８
１８
１８
１７
１７
１７
１７
１７
１７
１５
１５
１５
１５
１４
１４
１３
１６
２６
１６
２０
２１
２２
２１
２２
２２
２１
２２
２１
２０
１６
２６
１
１０
９
８
８
７
６
２
５
４
５
４
３
３
- 166 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-15491 REEL_HOLDER_U
リールホルダＵ
1
2 402-15492 REEL_HOLDER_PLATE_ASM
リールホルダプレート組
(28)
3 402-15120 REEL_HOLDER_PLATE
リールホルダプレート
(2)
4 402-15133 ROLLER_SHAFT
ローラシャフト
(2)
5 E3602-706-000 GUIDE ROLLER 12/16
ガイドローラ１２／１６
(2)
6 E3602-706-000 GUIDE ROLLER 12/16
ガイドローラ１２／１６
(28)
7 402-15119 REEL_HOLDER_SH_XL_B
リールホルダシャフトＸＬ＿Ｂ
(1)
8 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(2)
9 402-15118 REEL_HOLDER_STAY
リールホルダステー
(1)
10 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
(4)
11 402-15493 REEL_HOLDER_B
リールホルダＢ
1
12 402-15121 TAPE_HOLDER_PL_L_XL
テープホルダプレートＬ＿ＸＬ
(1)
13 402-15122 TAPE_HOLDER_PL_R_XL
テープホルダプレートＲ＿ＸＬ
(1)
14 402-15137 T_BOX_FRAME
トラッシュボックスフレーム
(2)
15 SM-3040652-TN SCREW M4 L=6
丸ねじ Ｍ４ Ｌ＝６
(8)
16 402-15134 SLIT_PLATE
スリットプレート
(3)
17 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(6)
18 402-15136 T_BOX_STAY
トラッシュボックスステー
(4)
19 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
20 402-15119 REEL_HOLDER_SH_XL_B
リールホルダシャフトＸＬ＿Ｂ
(2)
21 E3602-706-000 GUIDE ROLLER 12/16
ガイドローラ１２／１６
(60)
22 402-15116 WASHER
ワッシャ
(20)
23 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
24 402-15135 SEPARATION_PLATE_RS
セパレーションプレートＲＳ
(27)
25 401-85550 TRASH_BOX
トラッシュボックス
(1)
26 401-84971 POSITION_LAVEL_56
ポジションラベル５６
(2)
- 167 -

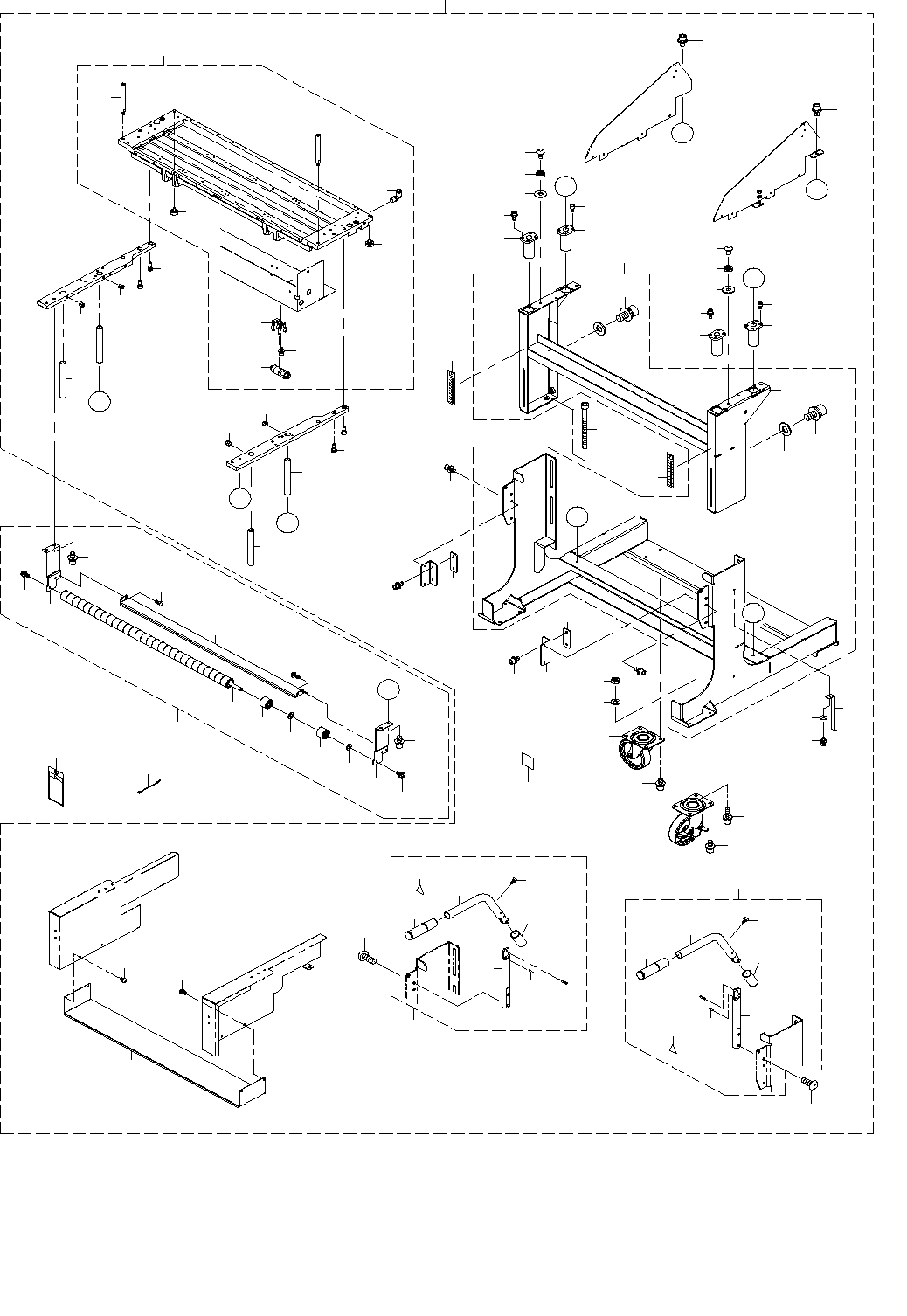

84.REPLACING OVERALL CHANGER TRUCK COMPONENTS (8) (TYPE XL)
一括交換台車関係（８）（ＸＬ 仕様）
９
Ｂ
Ａ
４５
１２
１３
１４
１
３７
３５
３０
３３
３４
２８
３２
３２
３７
３１
１５
５
６
３８
６
５
８
１５
１２
１３
１４
８
９
９
８
８
９
１７
２９
３８
２９
７
７
２
３６
３６
５０
５０
１６
４５
７
７
５０
５０
１０
１０
１０
１０
４６
４９
４９
４８
４７
４７
４４
３０
３５
３３
３４
３１
６０
５６
５２
５５
５４
５８
５４
５３
５７
５９
５６
６１
５９
５７
５５
２４
２５
２７
２６
２７
２６
２４
１９
２０
２５
２２
２３
２１
３９
４０
４０
６２
５１
Ａ
Ｂ
Ｃ
Ｃ
１８
１１
４
４３
４２
Ｄ
３
Ｄ
Ｅ
Ｅ
４１
４１
