- 181 - 91. CVS COMPONENTS ＣＶＳ 関係 ２０ １９ ２１ １ ２４ ２４ ２４ ２４ ６ ５ ３ ２７ １８ ３０ ２９ ２７ ２６ ２６ ２６ ２６ ２５ ２５ ２５ ２５ ２５ ２７ ２７ ２３ ６ ６ ４ ２２ １３ ９ １２ １０ １１ １３ １２ ８ ８ １５ １７ １４ ２８ ２ ９ ８ ８ １６ １７ １４ ７ ７
- 180 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-92254 COPLA_SENSOR_ASM
コプラナリティセンサ組
1
2 400-97422 COPLANARITY SENSOR
コプラナリティセンサー
(1)
3 PH-0600282-U0 PARALLEL PIN
平行ピン
(2)
4 E4595-855-000 VAC SPONGE
ＶＡＣスポンジ
(1)
5 SM-9082003-SC SCREW M8 L=20
六角ボルト
(4)
6 WP-0841601-SC WASHER M8
平座金みがき丸 Ｍ８
(4)
7 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(4)
8 400-99486 COPLANARITY SENSOR BASE ASM
コプラナリティセンサベース組
(1)
9 400-94694 COPLA HOLD BLOCK
コプラホールドブロック
(1)
10 400-94690 COPLA HOLD BASE
コプラホールドベース
(1)
11 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
(3)
12 400-94691 COPLA BR R
コプラブラケット Ｒ
(1)
13 400-94692 COPLA BR L
コプラブラケット Ｌ
(1)
14 SL-6041092-TN SCREW M4 L=12
座金付き六角穴ボルト Ｍ４ Ｌ＝１２
(4)
15 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
16 400-99488 APERTURE LABEL
開口部ラベル
(1)
17 SM-6062002-TN SCREW M6 L=20
六角穴ボルト Ｍ６ Ｌ＝２０
(2)
18 401-92255 COPLA PWR BOX ASM
コプラナリティ電源ボックス組
1
19 SL-4040691-SC SCREW M4 L=6
座金付きなべ小ねじ Ｍ４ Ｌ＝６
(2)
20 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
21 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(1)
22 HX-0070500-00 POWER SUPPLY
電源
(1)
23 401-92258 COPLA_POWER_STAY
コプラパワーステー
(1)
24 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
25 HA-0052700-0E CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
26 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
27 401-32931 COPLA_POWER_COVER
コプラ電源カバー
(1)
28 401-32932 COPLA_POWER_BRACKET
コプラ電源ブラケット
(1)
29 E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
(0.1)
30 HX-0067100-0A GROMMET
グロメット
(0.07)
31 HX-0070600-0A MOUNT BASE
マウントベース
(2)
32 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
33 401-92256 COPLA_CTRL_BOX_ASM
コプラナリティコントロール組
1
34 400-93510 Y_FAN_GUARD_C
ファンガード６０
(1)
35 SL-4042591-SC SCREW M4 L=25
座金付きなべ小ねじ Ｍ４ Ｌ＝２５
(4)
36 401-32927 COPLA_PCB_BOX
コプラ基板ボックス
(1)
37 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(2)
38 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
39 HX-0002600-00 GUIDE RAIL
ガイドレ−ル
(1)
40 401-63856 COPLANARITY UNIT CPU ASM
コプラナリティユニットＣＰＵ組
(1)
41 401-23242 CPU BOARD
ＣＰＵボード
(1)
42 401-60224 COPLA SSD ASM (WIN7)
コプラＳＳＤ組（Ｗｉｎ７）
(1)
43 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
(8)
44 401-32928 COPLA_PCB_COVER
コプラ基板カバー
(1)
45 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
46 401-32990 COPLA CPU BACKBOARD PCB ASM
コプラＣＰＵバックボード基板組
(1)
47 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(6)
48 401-33048 FAN MOTOR ASM
ファンモータ組
(1)
49 401-92259 COPLA_CTRL_BR
コプラコントロールブラケット
(1)
50 401-92257 COPLA_MONITOR_SW_ASM
コプラモニタスイッチ組
1
51 400-97434 COPLA MONITOR SWITCH BOARD
コプラモニタ切替ボード
(1)
52 400-85415 STUD_BSU_306
スタッド＿ＢＳＵ＿３０６
(6)
53 SL-4030581-SC SCREW M3 L=5
座金付きなべ小ねじ Ｍ３ Ｌ＝５
(6)
54 401-92260 COPLA_MONITOR_SW_BR
コプラモニタスイッチブラケット
(1)
55 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
56 HX-0070600-00 MOUNT BASE
マウントベース
(2)
57 401-14258 COPLA_OPTIN_PLATE
コプラオプションプレート
2
58 400-99903 PILOT LAMP
パイロットランプ
2
59 HA-0063800-1A SWITCH
スイッチ
1
60 HA-0053500-3A SWITCH
スイッチ
1
61 HA-0055200-20 SWITCH
スイッチ
1
- 181 -

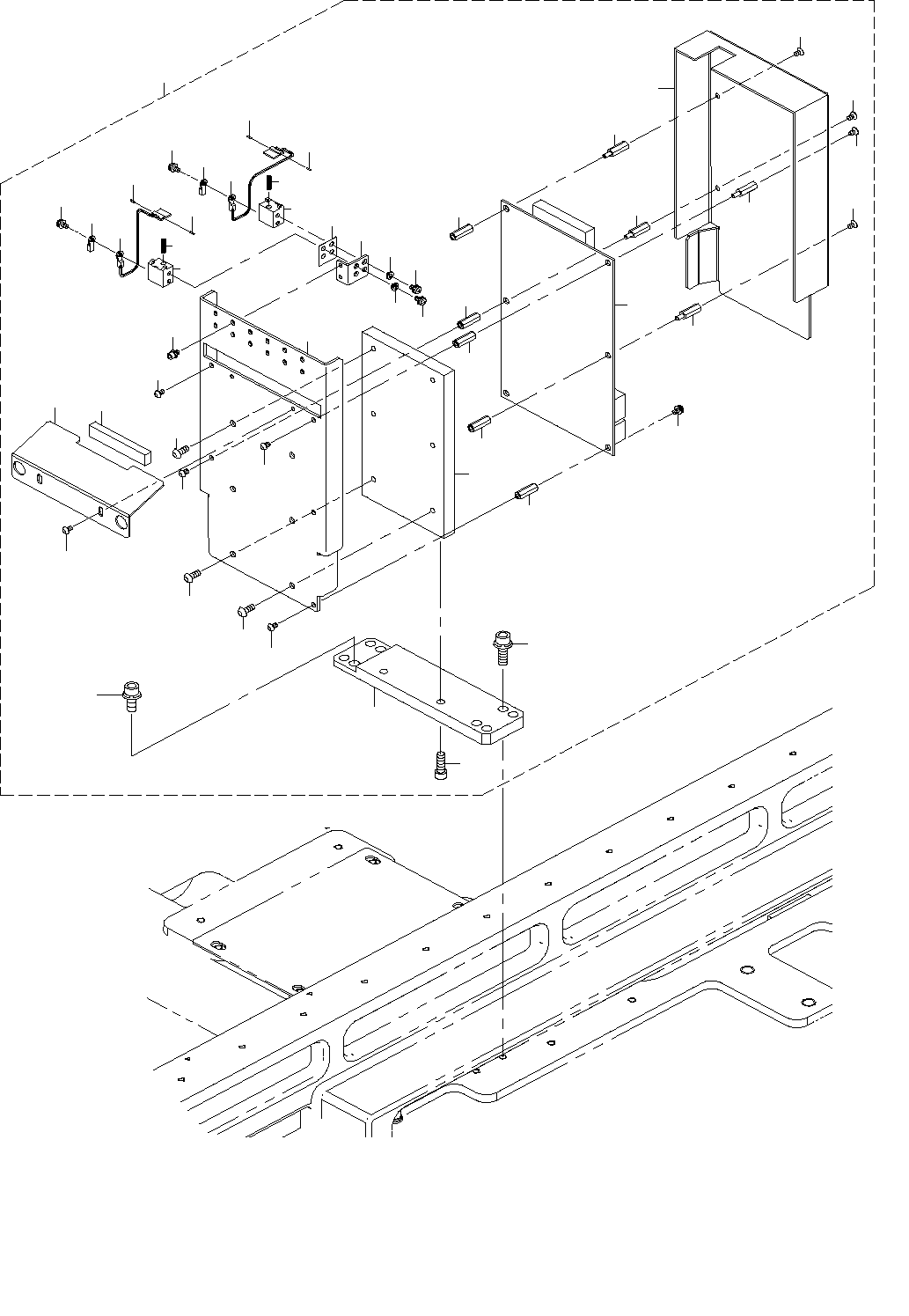

91.CVS COMPONENTS
ＣＶＳ 関係
２０
１９
２１
１
２４
２４
２４
２４
６
５
３
２７
１８
３０
２９
２７
２６
２６
２６
２６
２５
２５
２５
２５
２５
２７
２７
２３
６
６
４
２２
１３
９
１２
１０
１１
１３
１２
８
８
１５
１７
１４
２８
２
９
８
８
１６
１７
１４
７
７
- 182 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-92245 CVS_UNIT_RS
ＣＶＳユニットＲＳ
1
2 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ３ Ｌ＝５
(2)
3 400-99514 CVS BASE P
ＣＶＳベースＰ
(1)
4 SM-6051202-TN SCREW M5X0.8 L=12
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝１２
(2)
5 401-05839 CVS BRACKET
ＣＶＳブラケット
(1)
6 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(6)
7 401-92247 CONTACT_BASE_RS
コンタクトベースＲＳ
(2)
8 401-03178 CONTACT_SH
コンタクト＿シャフト
(4)
9 401-03174 SPRING_0.34N
ばね＿０．３４Ｎ
(2)
10 401-92248 CONTACT_BR_RS
コンタクト＿ＢＲ＿ＲＳ
(1)
11 400-94686 INSULATION_SHEET
インシュレーションシート
(1)
12 401-42109 BUSH
ＢＵＳＨ
(4)
13 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
14 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
15 401-93042 CVS CONTACT CABLE(+) ASM
ＣＶＳコンタクトケーブル（＋）組
(1)
16 401-93043 CVS CONTACT CABLE(-) ASM
ＣＶＳコンタクトケーブル（−）組
(1)
17 401-95298 CVS PROBE CABLE ASM
ＣＶＳ ＰＲＯＢＥケーブル組
(1)
18 400-80833 SPONGE
スポンジ
(1)
19 401-18897 CVS_BASE_V2
ＣＶＳベース＿Ｖ２
(1)
20 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(2)
21 400-95117 CVS PCB ASM.
ＣＶＳ基板組
(1)
22 SL-6061692-TN BOLT
座金付き六角穴ボルト
(2)
23 401-92249 CVS_COVER_RS
ＣＶＳ＿カバー＿ＲＳ
(1)
24 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(5)
25 400-48829 STUD17
スタッド１７
(5)
26 HX-0035400-0G BOARD PARTS
基板パーツ
(4)
27 SM-1030552-TN PLATE SCREW M3 L=5
皿ねじ Ｍ３ Ｌ＝５
(4)
28 SL-4030681-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(1)
29 401-05840 CVS PCB COVER
ＣＶＳ基板カバー
(1)
30 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(2)
