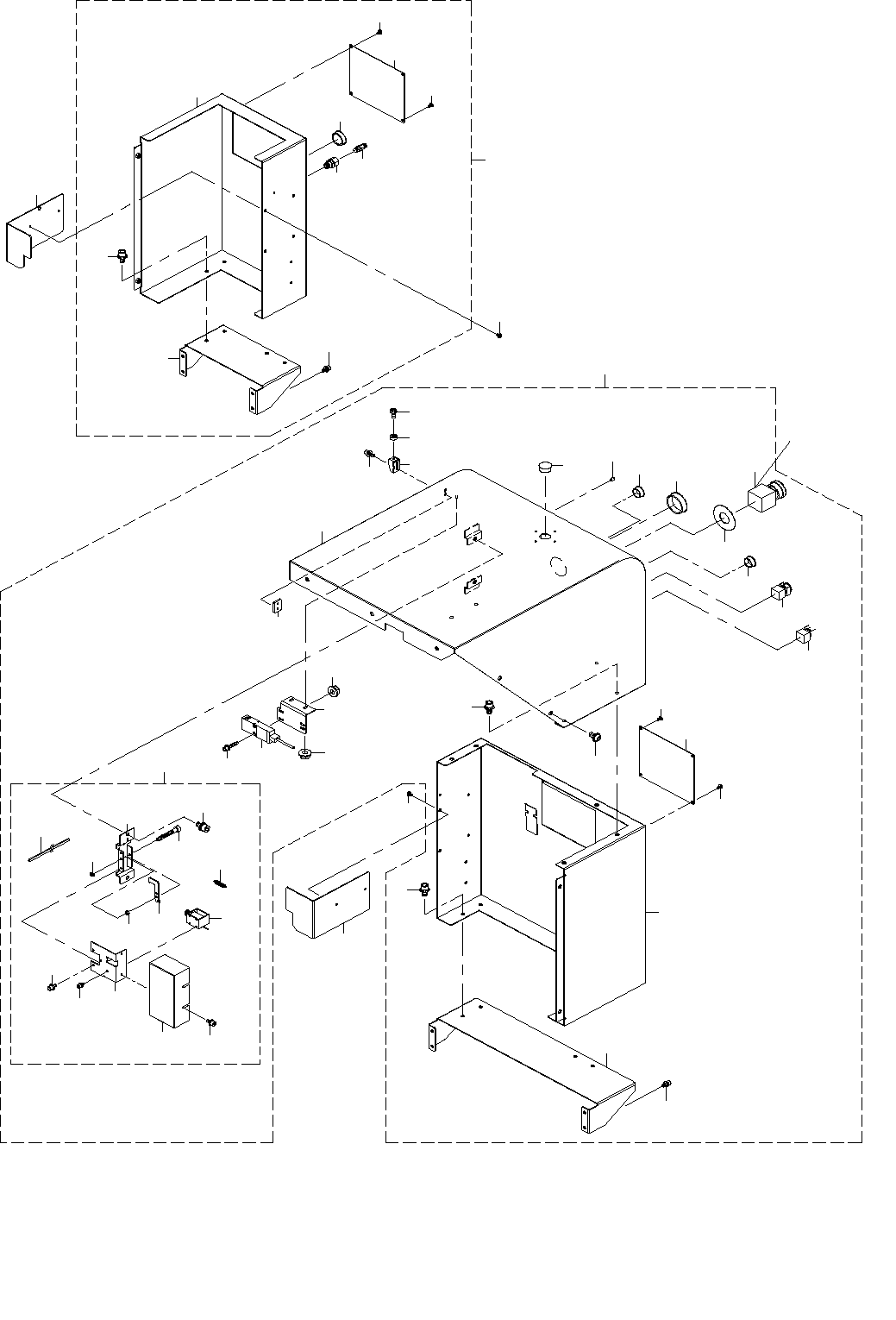

22.COVER COMPONENTS (10) (TYPE XL)
カバー関係（１０）（ＸＬ 仕様）
３５
５７
４８
４９
５４
５４
５１
５５
５９
５６
５３
６０
５０
５８
５２
１
５
５
４
３
２
６４
６１
６３
６５
６６
６６
６７
６８
６９
７４
７５
３０
２９
３２
３１
７２
７３
３７
３７
Ａ
４７
２８
７１
７０
７０
７０
８２
３６
８５
８４
８６
８３
８５
８７
８８
３３
８９
８１
７９
８０
７６
７７
７８
１１
１０
１３
１９
２４
２３
２４
２３
２４
２３
２１
１４
１５
２４
２３
１６
１７
９
８
１８
２７
１２
２０
２５
２６
６
７
２２
Ａ
３８
３９
４０
４１
４２
７０
６２
４５
４６
４６
４４
４３
３４
- 44 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 402-15700 COVER_FUL_ASM_CD_XL
カバーＦＵＬ組＿ＣＤ＿ＸＬ
1
2 401-96677 COVER_FUL
カバーＦＵＬ
(1)
3 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
4 401-83443 MOTOR_COVER
モータカバー
(1)
5 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
6 402-15701 TAPE_SET_UNIT_FRONT_XL
テープセットユニットフロント＿ＸＬ
(1)
7 401-97768 TAPE_SET_UNIT
テープセットユニット
(1)
8 401-97769 TAPE_SET_HANGER
テープセットハンガー
(1)
9 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
10 400-49671 COVER CUSHION
カバークッション
(2)
11 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
12 401-97770 TAPE_SET_BASE
テープセットベース
(1)
13 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(2)
14 401-83208 GUIDE_RAIL_R
ガイドレールＲ
(1)
15 SM-3041052-TN SCREW M4 L=10
丸ねじ Ｍ４ Ｌ＝１０
(6)
16 401-67554 CLAMP_BLOCK
クランプブロック
(1)
17 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
(3)
18 401-97771 TAPE_SET_STAND
テープセットスタンド
(1)
19 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(2)
20 401-97772 TAPE_SET_CONNECTOR_BR
テープセットコネクタＢＲ
(1)
21 SM-1040852-TP DISH SCREW
皿ねじ Ｍ４ Ｌ＝８
(2)
22 401-82051 CONNECTOR_BIND
コネクタバインド
(2)
23 HX-0029400-00 FIXED BASE
固定ベース
(4)
24 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
25 EA-9500B01-00 CABLE BAND
束線バンド
(4)
26 E5348-033-100 GROMMET
ブツシユ
(0.2)
27 401-98674 RF PWR CABLE ASM3
ＲＦ電源ケーブル組３
(1)
28 402-15441 COVER_FUR_ASM_XL
カバーＦＵＲ組＿ＸＬ
1
29 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(4)
30 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
31 SD-0640246-SP SHOULDER SCREW D=6.35 H=2.4
段ねじ Ｄ＝６．３５ Ｈ＝２．４
(2)
32 WP-0641601-SC WASHER M6
平座金みがき丸 Ｍ６
(1)
33 WS-0610002-KN SPRING WASHER M6
ばね座金 Ｍ６
(1)
34 161-87007 WING BOLT
蝶ボルト
(1)
35 E5348-033-100 GROMMET
ブッシュ
(0.16)
36 401-83443 MOTOR_COVER
モータカバー
(1)
37 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
(4)
38 400-01464 STOPPER SUPPORT
ストッパサポート
(1)
39 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(2)
40 400-49671 COVER CUSHION
カバークッション
(1)
41 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
42 401-47221 STOPPER_NUT_PLATE
ストッパナットプレート
(1)
43 400-01453 SAFETY SWITCH BRACKET
セーフティスイッチブラケット
(1)
44 400-02254 COVER OPEN SW CABLE ASM
カバーオープンスイッチケーブル組
(1)
45 SL-6042042-TN SCREW M4 L=20
座金付き六角穴ボルト Ｍ４ Ｌ＝２０
(2)
46 NM-3040520-SF FLANGE NUT M4
フランジ付き ナット Ｍ４
(4)
47 401-47273 SC_LOCK_ASM
ＳＣ＿ロック＿組
(1)
48 401-11821 SCL_BASE
ＳＣＬ＿ベース
(1)
49 401-47117 SCL_SOLENOID_BASE
ＳＣＬ＿ソレノイドベース
(1)
50 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
51 401-47118 SCL_HOOK
ＳＣＬ＿フック
(1)
52 HX-0036700-0A GROMMET
エッジングブッシュ
(0.02)
53 SM-6053502-TN SCREW M5 L=35
六角穴ボルト Ｍ５ Ｌ＝３５
(1)
54 NM-6050001-SC NUT M5X0.8 TYPE1
六角ナット Ｍ５Ｘ０．８ １種
(2)
55 401-47119 DOOR_LOCK_SP
ドアロックＳＰ
(1)
56 401-46405 COVER LOCK SV ASM
カバーロックＳＶ組
(1)
57 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
58 401-11824 SCL_COVER
ＳＣＬ＿カバー
(1)
59 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
60 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(2)
61 402-15066 COVER_FUR_XL
カバーＦＵＲ＿ＸＬ
(1)
62 402-15065 COVER_FUR_U_XL
カバーＦＵＲ＿Ｕ＿ＸＬ
(1)
63 401-83472 COVER_STAY_FUR
カバーステーＦＵＲ
(1)
64 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(9)
65 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
(4)
66 401-88712 SWITCH
スイッチ
(1)
67 401-58158 15INCH LCD MONITOR
１５インチ ＬＣＤモニタ
(1)
68 401-29025 EMG SW CABLE ASM
ＥＭＧスイッチケーブル組
(1)
69 401-26708 EMERGENCY_SEAL
エマージェンシシール
(1)
70 HX-0032600-0A GROMMET
ドームプラグ
(4)
71 HX-0032600-0M GROMMET
ドーム プラグ
(1)
72 PJ-3010651-06 FEMALE UNION
メス ユニオン
(1)
73 E2904-700-000 SOCKET
ソケット
(1)
74 401-83444 LCD_BRACKET
ＬＣＤブラケット
(1)
75 400-47170 LCD_BRACKET_F
ＬＣＤブラケットＦ
(1)
76 400-46640 USB BRACKET
ＵＳＢブラケット
(1)
77 401-22816 USB CABLE 2M
ＵＳＢケーブル ２Ｍ
(2)
78 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
79 401-90601 START SW CABLE ASM
スタートスイッチケーブル組
(1)
80 401-90602 STOP SW CABLE ASM
ストップスイッチケーブル組
(1)
81 401-90603 KEY SW CABLE ASM
キースイッチケーブル組
(1)
82 CM-3001000-04 DANGER LABEL (50)
危険電圧警告シール（５０）
1
83 401-86066 BANK_COVER_FL
バンクカバーＦＬ
1
84 401-86067 BANK_COVER_FR
バンクカバーＦＲ
1
85 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
4
86 E5721-729-000 LABEL
荷重禁止シール
1
87
#01
401-87827 KEY_STOPPER_BR_EN
キーストッパブラケット＿ＥＮ
1
88
#01
400-81751 B_COVER_SCREW
Ｂカバースクリュウ
1
89
#01
HA-0062600-10 SWITCH
スイッチ
1
