- 62 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 SM-403080 1-SC SCREW M3X0.5 L=8 なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８ 1 2 401-4692 9 Y_SENSOR_BR Ｙセンサブラケット 1 3 401-6502 8 XY LMT SENSOR ASM ＸＹ ＬＭＴセンサ組 2 4 SM-403080 1-SC SCREW M3X0.5…
- 61 -
31.X-Y COMPONENTS (5) (TYPE XL)
Ｘ − Ｙ 関係（５）（ＸＬ 仕様）
１４
１６
１５
１０
１０
９
８
７
３
３
２
１１
１８
１９
１３
Ａ
１９
４
４
５
１
１４
１７
１５
１６
１７
６
１２
６
Ａ
１１
１２
１５
１７
１６
１４
１７
１５
１６
１２
１１
１４
１１
１２
２２
２４
２５
２３
２１
２０
２６
２７
２８
２９
３０
- 62 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
1
2 401-46929 Y_SENSOR_BR
Ｙセンサブラケット
1
3 401-65028 XY LMT SENSOR ASM
ＸＹ ＬＭＴセンサ組
2
4 SM-4030801-SC SCREW M3X0.5 L=8
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝８
2
5 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
6 402-15101 Y_LM_GUIDE_XL_RS
Ｙ＿ＬＭガイドＸＬ＿ＲＳ
2
7 401-46929 Y_SENSOR_BR
Ｙセンサブラケット
1
8 401-29002 NEAR SENSOR CABLE ASM
ニアセンサケーブル組
1
9 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
2
10 SM-6051602-TN SCREW
六角穴ボルト
54
11 401-46931 Y_OIL_GUARD
Ｙオイルガード
4
12 400-81751 B_COVER_SCREW
Ｂカバースクリュウ
16
13 402-15107 Y_UNDER_OIL_GUARD_R_XL
ＹアンダーオイルガードＲ＿ＸＬ
1
14 401-66638 Y_STOPPER
Ｙ＿ストッパ
4
15 400-49671 COVER CUSHION
カバークッション
8
16 SM-4030601-SC SCREW M3X0.5 L=6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
8
17 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
8
18 402-15109 Y_UNDER_OIL_GUARD_L_XL
ＹアンダーオイルガードＬ＿ＸＬ
1
19 SM-6061202-TN BOLT
六角穴ボルト
8
20 402-15108 Y_CB_TABLE
Ｙ＿ＣＢテーブル
1
21 SM-6061202-TN SCREW
六角穴ボルト
4
22 SL-3061232-TN SCREW M6 L=12
座金付きボタンボルト Ｍ６ Ｌ＝１２
4
23 401-10219 FC_SUPPORT_Y_V2
ＦＣサポートＹ＿Ｖ２
1
24 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
2
25 400-98052 FC_RUBBER_Y
ＦＣ＿ラバー＿Ｙ
3
26 HX-0067100-00 GROMMET
グロメット
0.27
27 HX-0067100-0A GROMMET
グロメット
0.1
28 HX-0023300-00 CABLE BAND
束線バンド
8
29 HX-0023300-0E CABLE BAND
束線バンド
14
30 HX-0023300-0G CABLE BAND
束線バンド
5
- 63 -

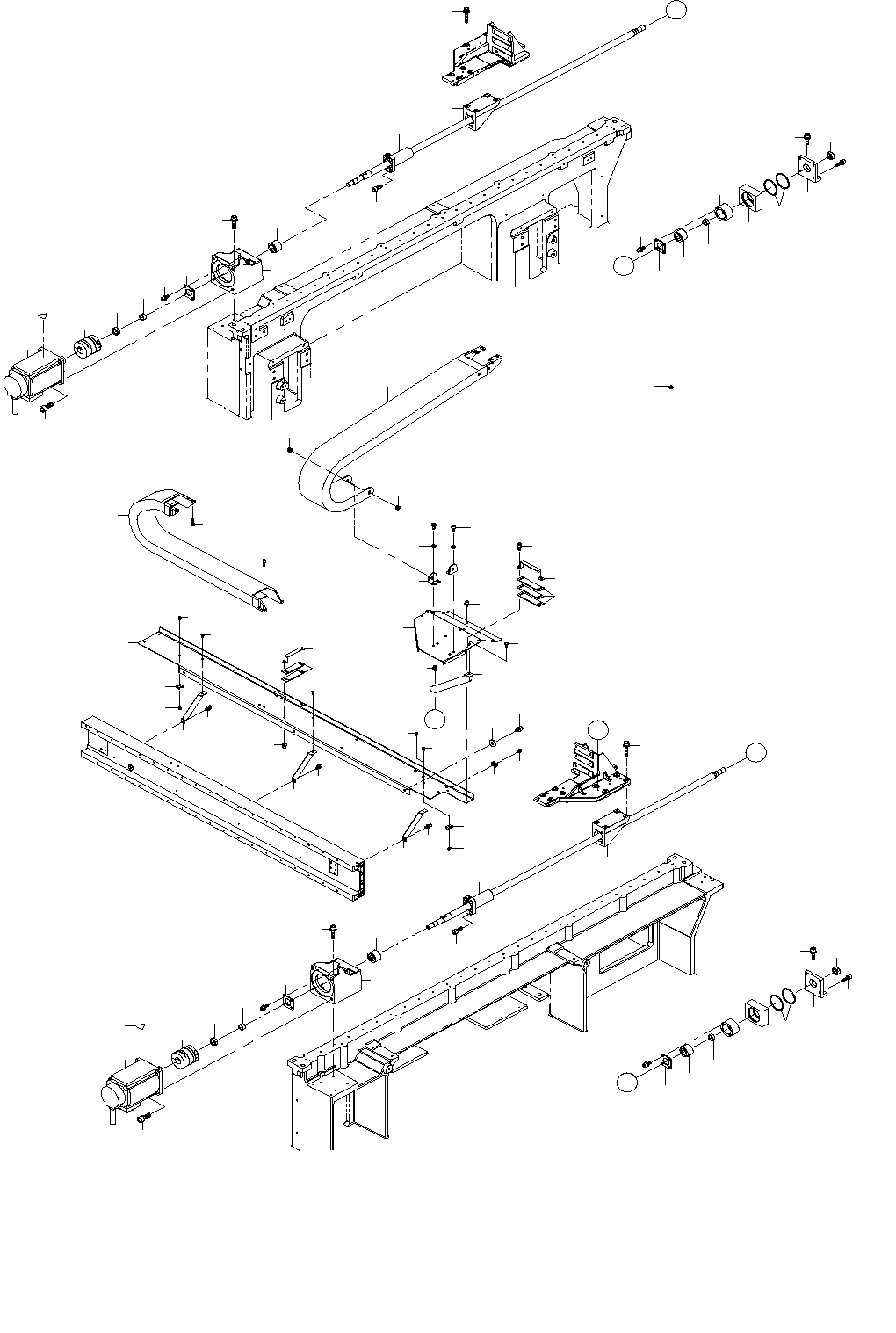

32.X-Y COMPONENTS (6) (TYPE XL)
Ｘ − Ｙ 関係（６）（ＸＬ 仕様）
Ａ
９
１３
１４
８
９
１３
３９
２２
１４
８
４
１
７
３
２
１５
１６
２４
２４
３１
２６
３８
２８
２７
２７
３１
Ｂ
Ｂ
４９
５０
５
６
４８
４８
６
５
５０
４９
２
３
７
１
４
３９
Ｃ
１７
１８
１９
２０
３４
３５
３４
４１
３４
４１
４０
４０
１０
３６
１１
３７
３７
３７
４２
４２
４２
４３
４３
４３
４７
４７
５１
２５
Ｃ
４６
４４
５３
５２
４５
３３
１２
２３
２１
５０
４８
Ａ
３２
３０
２９
４９
４８
３３
４５
４９
２９
３０
３
２
５０
２１
２３
１２
