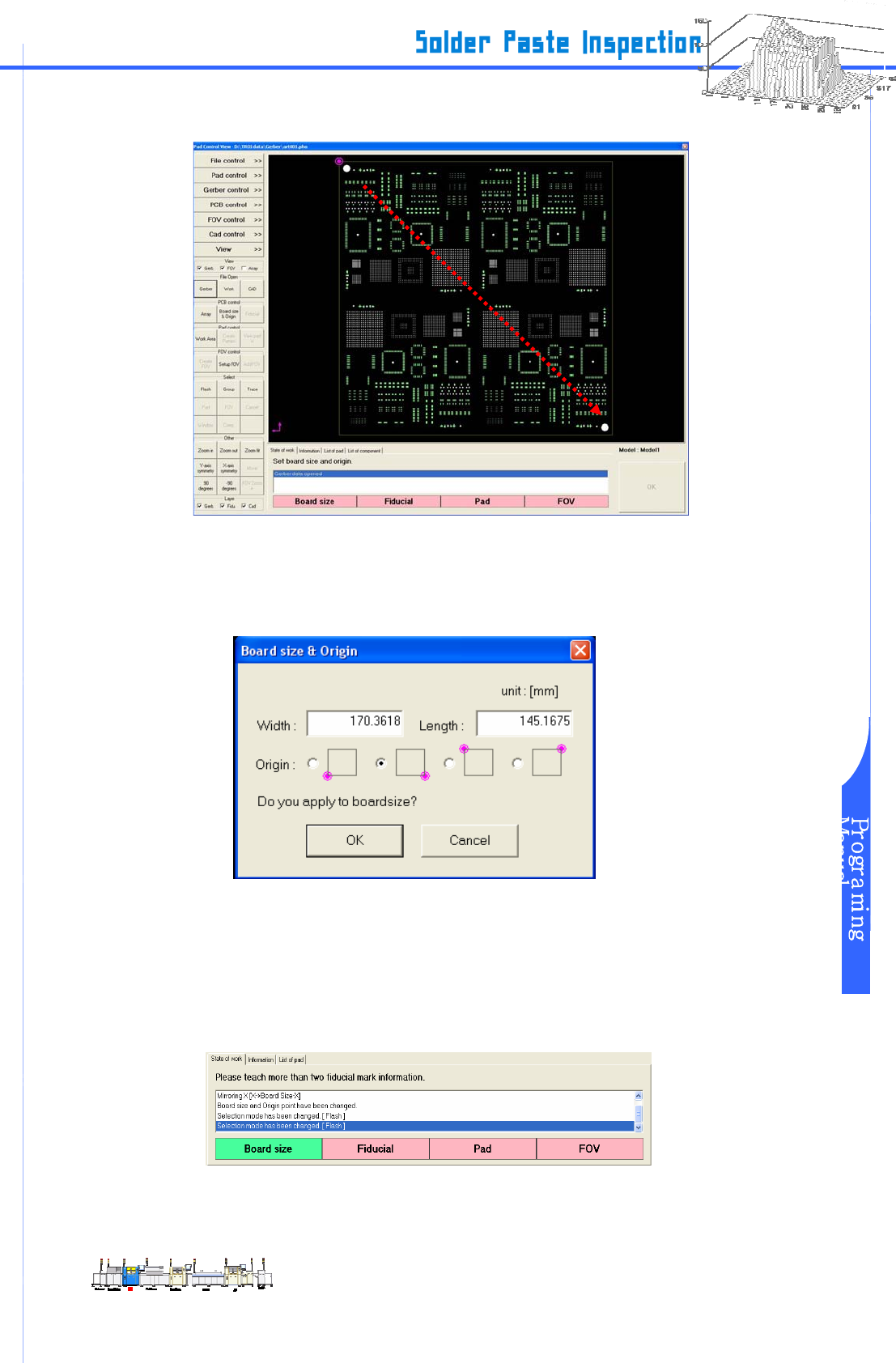

步骤 3：先将鼠标移动到选定区域后，再拖动鼠标到目的地即可。
图 III-2-5 PCB 圆周设置视窗
步骤 4： 通过上述工作计算出来的模拟 Board 尺寸将在“Board size & Origin” 视窗上以“Width（宽
度）”和 “Length（长度）” 形式出现。
图 III-2-6 “Board size & Origin”
步骤 5：如果对这样算出来的宽度和长度并不满意，可以直接输入实际 PCB 尺寸（单位：mm)。
步骤 6： 从4个“Origin” 中选取一个后，按 “OK”。
步骤 7：下面视窗中 “Board size”项的颜色将从粉红色变为绿色。
图 III-2-7 “State of work（工作状况）”
Drag by
the mouse
www.pemtron.com
10
III-2-3 框标（FIDUCIAL MARK）安装程序
步骤 1： 从“SELECT”视窗上点选按钮，这将决定框标的形状。
・“Flash” 主要用于以圆形绘制的数据
・“Group” 主要用于绘制和排列线型数据
・“Trace” 主要用于以线形绘制的数据
图 III-2-8 “Select”
步骤 2：按住鼠标拖动框标后，圈住框标。
图 III-2-9 框标设置
步骤 3：粉红色的窗口将覆盖框标。请按鼠标右键后，点击“Add Fiducial”。
图 III-2-10 Add Fiducial 设置
Right ckick
with mouse
Drag by
mouse
www.pemtron.com
11
*若画面上的框标太小或看不见，请通过画面左边“etc”上的变焦功能，将框标尺寸放大。
图 III-2-11 “Zoom in（镜头放大）”
《Zoom in（镜头拉近）》 按鼠标拖动已设定的框标。
《Zoom out（镜头拉远）》 多次点击“Zoom out”按钮。
《Zoom fit（回到原位）》 立即返回原位。
步骤 4: 在下面“Add Fiducial” 视窗上选定 “Type（类型）”和 “Shape（形状）”后，点击“OK”。
图 III-2-12 “Add Fiducial”
・ “Type”选项
《Global》 主标记
《Array》 子标记
《Local》 子板的子标记
《Virtuality》 在 Gerber 上没有标记时的虚拟标记
・ “Shape”选项
《Rectangle》 长方形
《Circle》 圆形
《Undefined》 未设定
步骤 5： 若已有其它框标，根据步骤 1 到步骤 4 设定环境。
步骤 6：若框标设定工作完成，下面的“Fiducial”的颜色将变成绿色。
图 III-2-13 “工作状态(State of work)”
