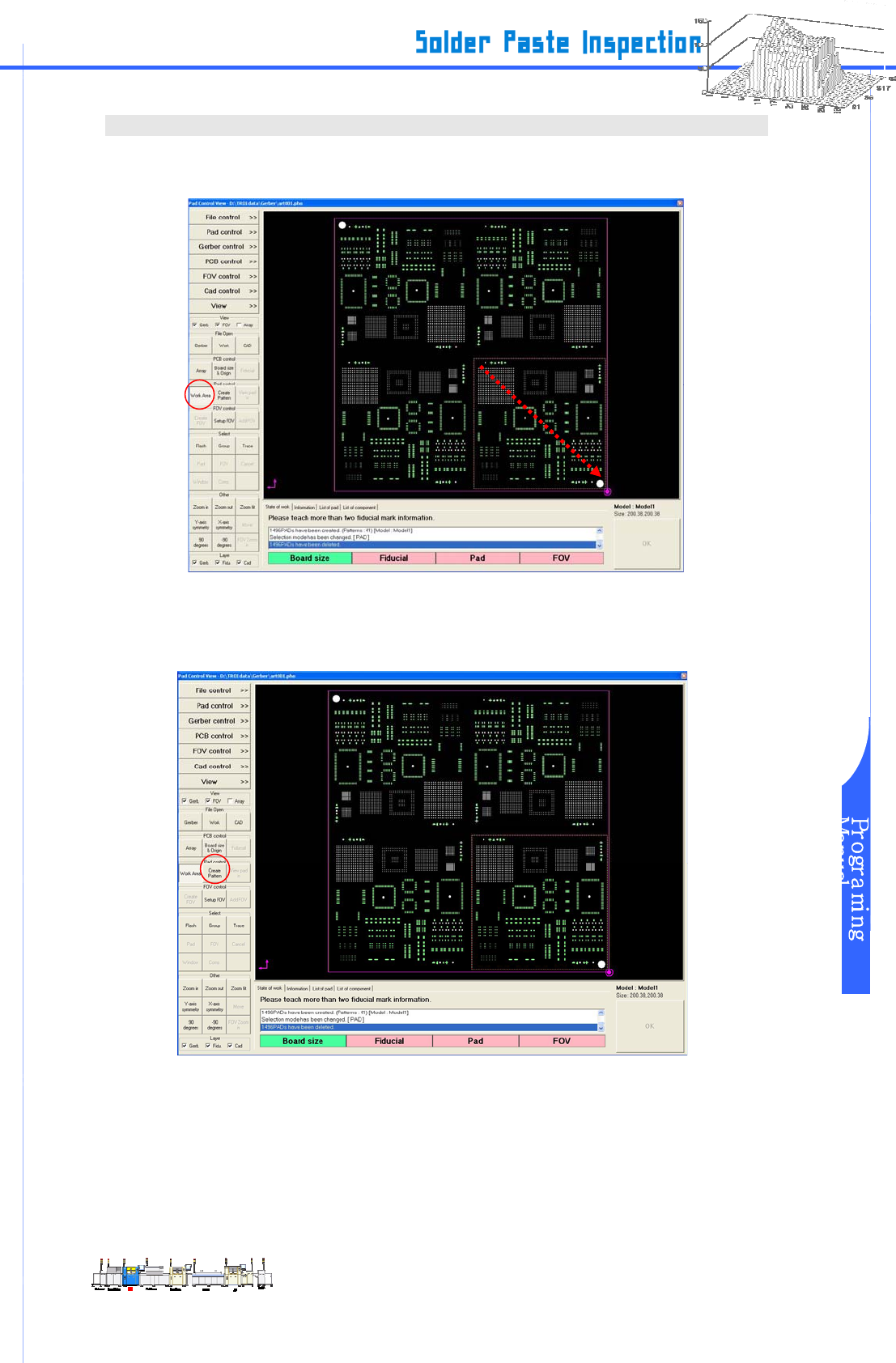

III-2-4 PAD 安装程序 SETUP PROCEDURE
步骤 1: 单击 Pad control 左边上的“Work area”按钮。如图所示，检测区域被红点线环绕着的。
图 III-2-14 “Work area” setup window display
步骤 2: 如点线领域所示，若单击 Pad control 上的 “Create Pattern”按钮，如同所示将自动粘贴到所
有 Pad 上面。
图 III-2-15 “Create Pattern”
Drag with
mouse
www.pemtron.com
13

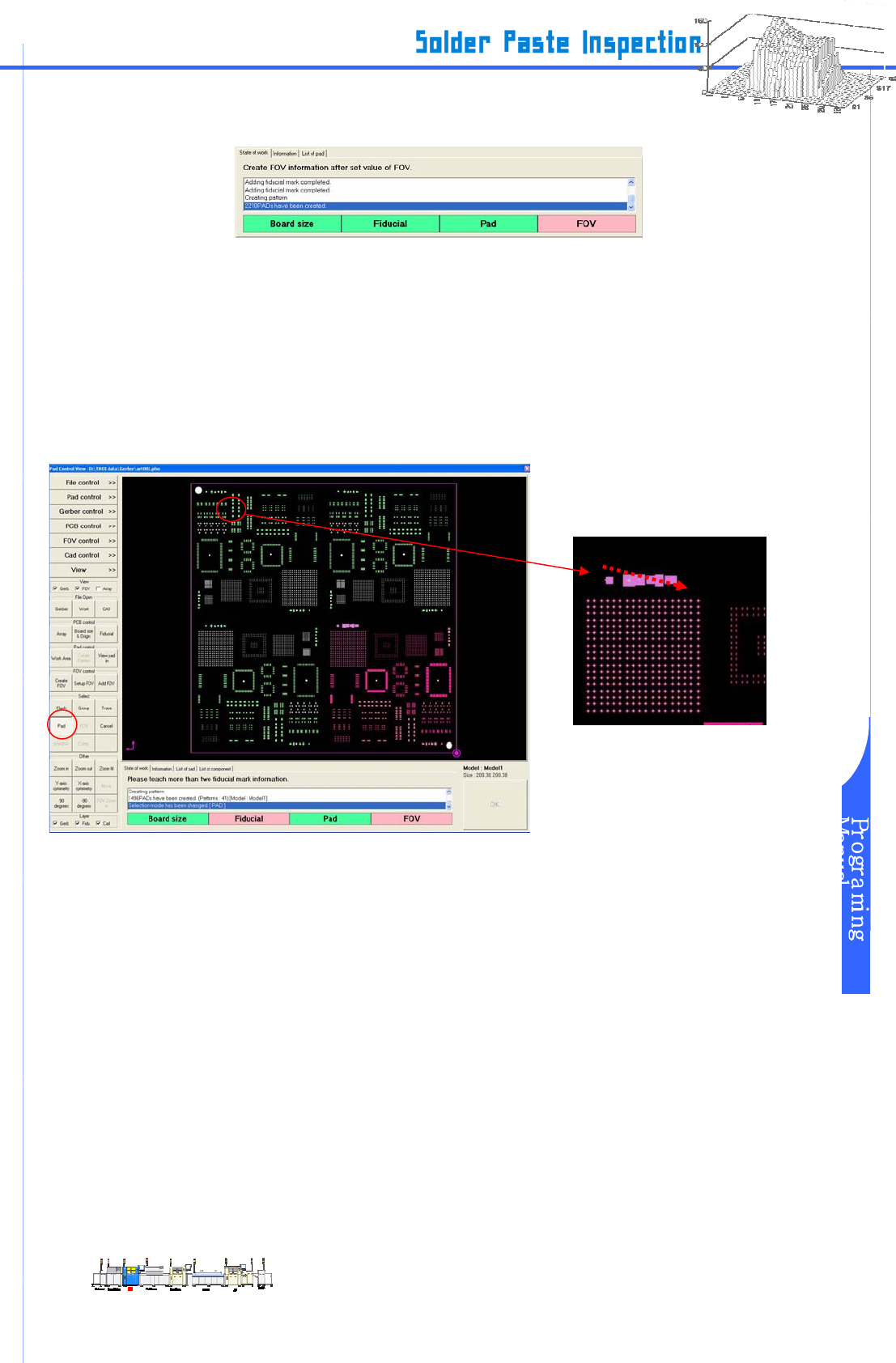

步骤 3： 在窗口下边 “State of work”选项中的“Pad” 颜色将从粉红色变为绿色。
图 III-2-16 “State of work”
* 若“Work area”上显示框标， 比如，好几个框标连续显示在“Work area”,,请执行步骤 4
和步骤 5。
*若没有框标，就可省略步骤 4 和步骤 5，继续下一阶段, III-2-5 FOV 导入程序（IMPORTING
PROCEDURE）。
步骤 4: 先单击“Select（选项）”中的“Pad”后，按住鼠标拖动框标。请鼠标拖动后，圈住 Fiducial Mark 。
Figure III-2-17
步骤 5：按“Delete”键后，退出本程序。
若还有其他框标留在画面，请按照步骤 4 和步骤 5 设置。
鼠标拖动
www.pemtron.com
14

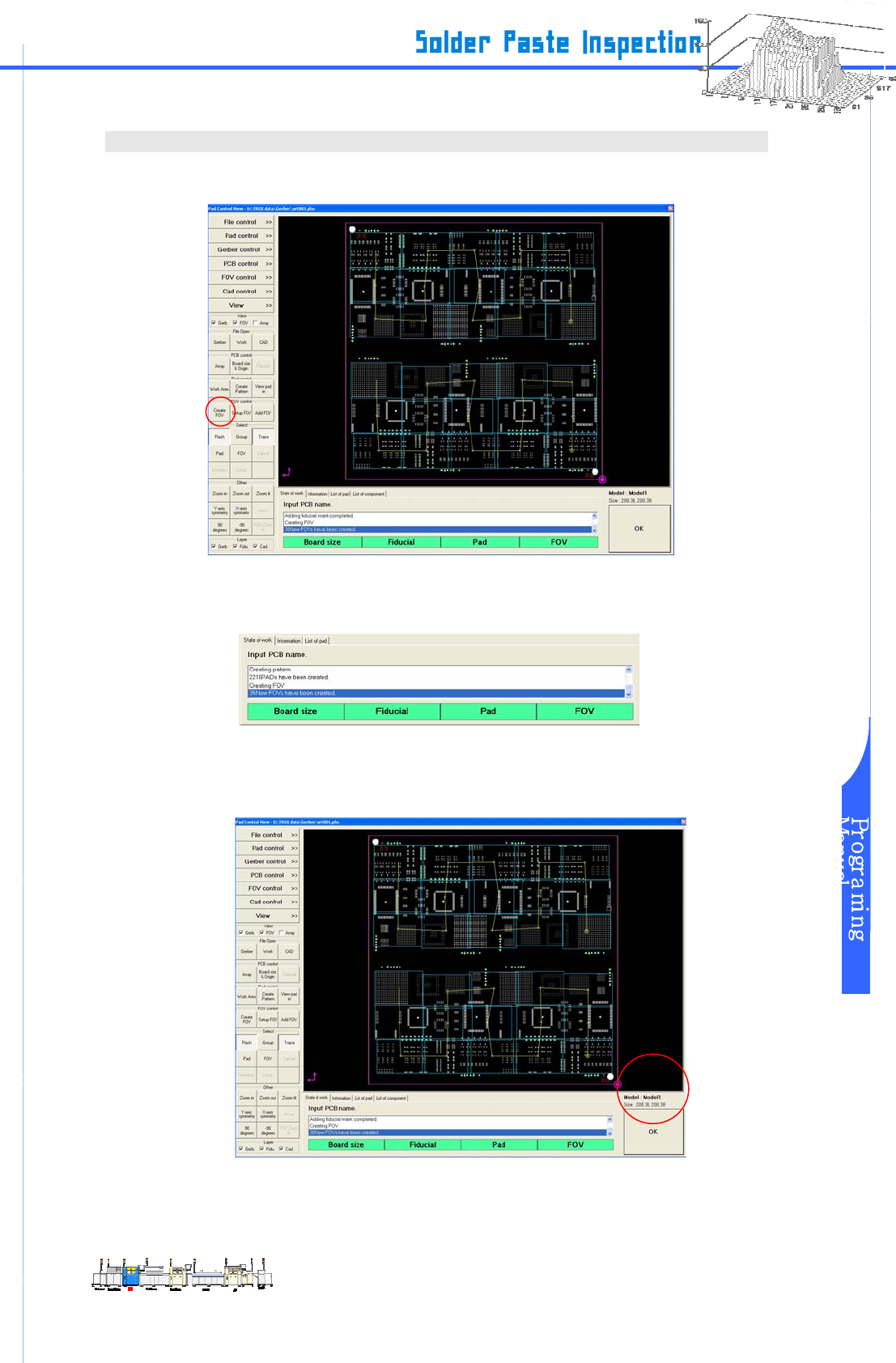

III-2-5 FOV 导入程序（IMPORTING PROCEDURE）
步骤 1: 在“FOV control” 中，单击 “Create FOV”。 FOV 的运行将会自动分配。
图 III-2-18 FOV 导入画面
步骤 2: 在“State of work”中的 “FOV”颜色将从粉红色变为绿色。
图 III-2-19 “工作状态（State of work）”
步骤 3: 请单击右下角的“OK”键。
Figure III-2-20 FOV importing window display
