程序编写手册 - 第16页
www.pemtron.com 16 步骤 8 ： 若轨道宽度自动更新后弹出布局窗口（Layout window） ，导入程序将结束。 图 III-2-25 布局窗口 III-2-6 PCB 载入程序 步骤 1 ： 请放置 PCB ，以便装载机传感器进行检测。 步骤 2 ： 从菜单上点选 “ 载入/卸载（ Load/Unload ） ” 。 图 III-2-26 菜单 步骤 3 ： 等 “ Load PCB ” 对话框弹出后，请按 “ …
www.pemtron.com
15

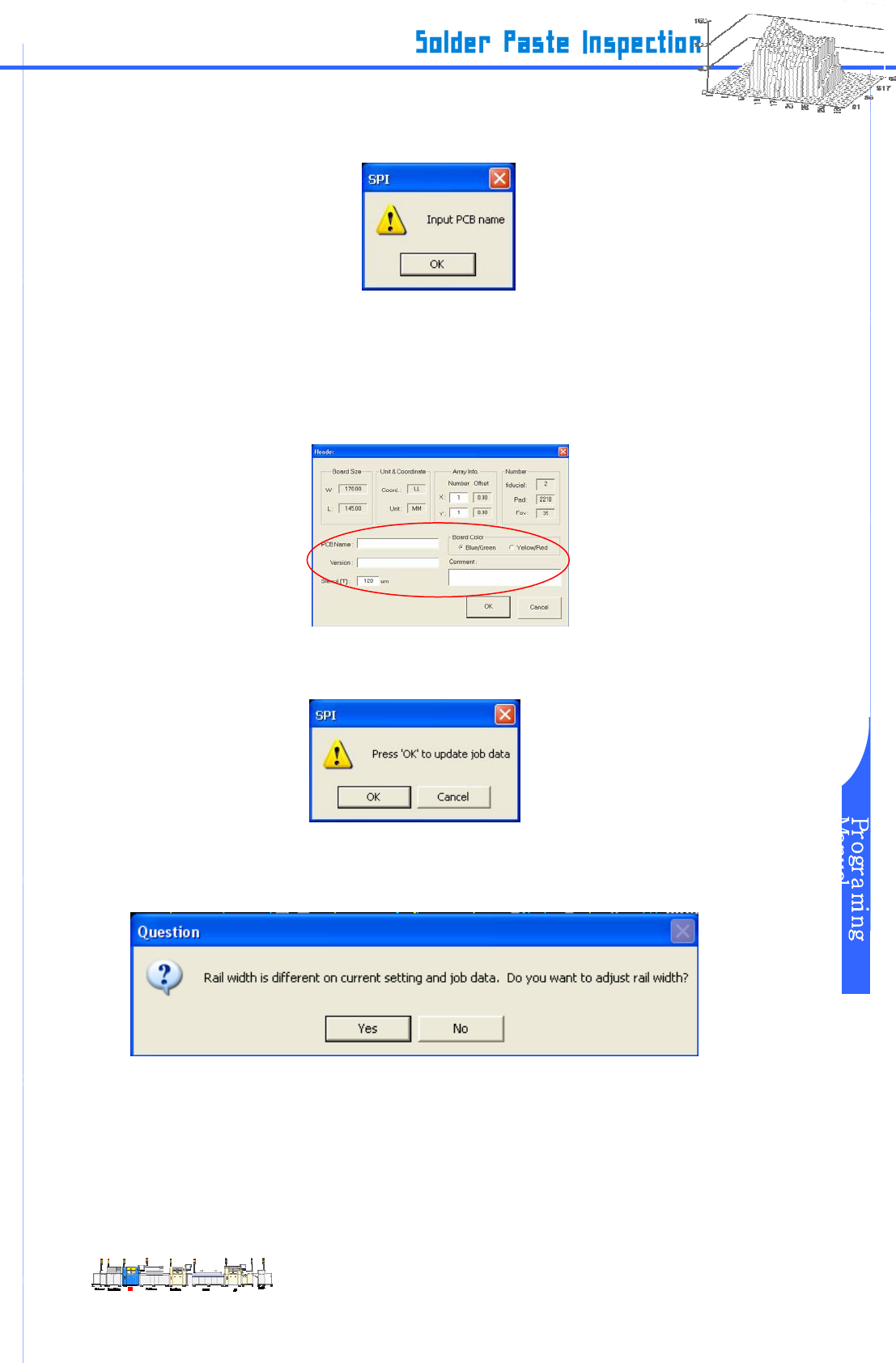

步骤 4：若弹出“Input PcbName”对话框的话，请按 “OK”。
图 III-2-21 对话框
步骤 5：请在 Header 对话框上输入 Group 名和 Board 名后，选择“蓝色/绿色（Blue/Green）”或“黄
色/红色（Yellow/Red）”。.
请在“Stencil [T]”对话框上输入金属膜片的厚度后在“Comment”框里面填上您的意见，然后，
按“OK”。
图 III-2-22 Header 对话框
步骤 6： 如要更新数据点击“OK”。
图 III-1-23 对话框
步骤 7： 以下是显示调整轨道宽度的内容，按“Yes”即可，轨道宽度将自动更改。
图 III-2-24 对话框
*若不调整宽度点击“No”。如果有关信息已被接受，本对话框将不出现。
www.pemtron.com
16
步骤 8：若轨道宽度自动更新后弹出布局窗口（Layout window），导入程序将结束。
图 III-2-25 布局窗口
III-2-6 PCB 载入程序
步骤 1：请放置 PCB，以便装载机传感器进行检测。
步骤 2：从菜单上点选 “载入/卸载（Load/Unload）”。
图 III-2-26 菜单
步骤 3：等“Load PCB”对话框弹出后，请按 “Yes”。
图 III-2-27 载入对话框
www.pemtron.com
17
步骤 4：PCB 已传送后，弹出 “Failed fiducial check”，请按 “OK”。
图 III-2-28 对话框
步骤 5：然后，弹出“Global fiducial mark could not be found”，请按 “OK”。
图 III-2-29 对话框
III-2-7 框标教程（TEACHING）
步骤 1：请按右下脚的键。
图 III-2-30 布局窗口
