www.pemtron.com 17 步骤 4 ： PCB 已传送后，弹出 “ Failed fiducial check ” ，请按 “ OK ” 。 图 III-2-28 对话框 步骤 5 ：然后，弹出“ Global fiducial mark could not be found ” ，请按 “ OK ” 。 图 III-2-29 对话框 III-2-7 框标教程（TEACHING） 步骤 1 ：请按右下脚的键。 图 III-2…
www.pemtron.com
16

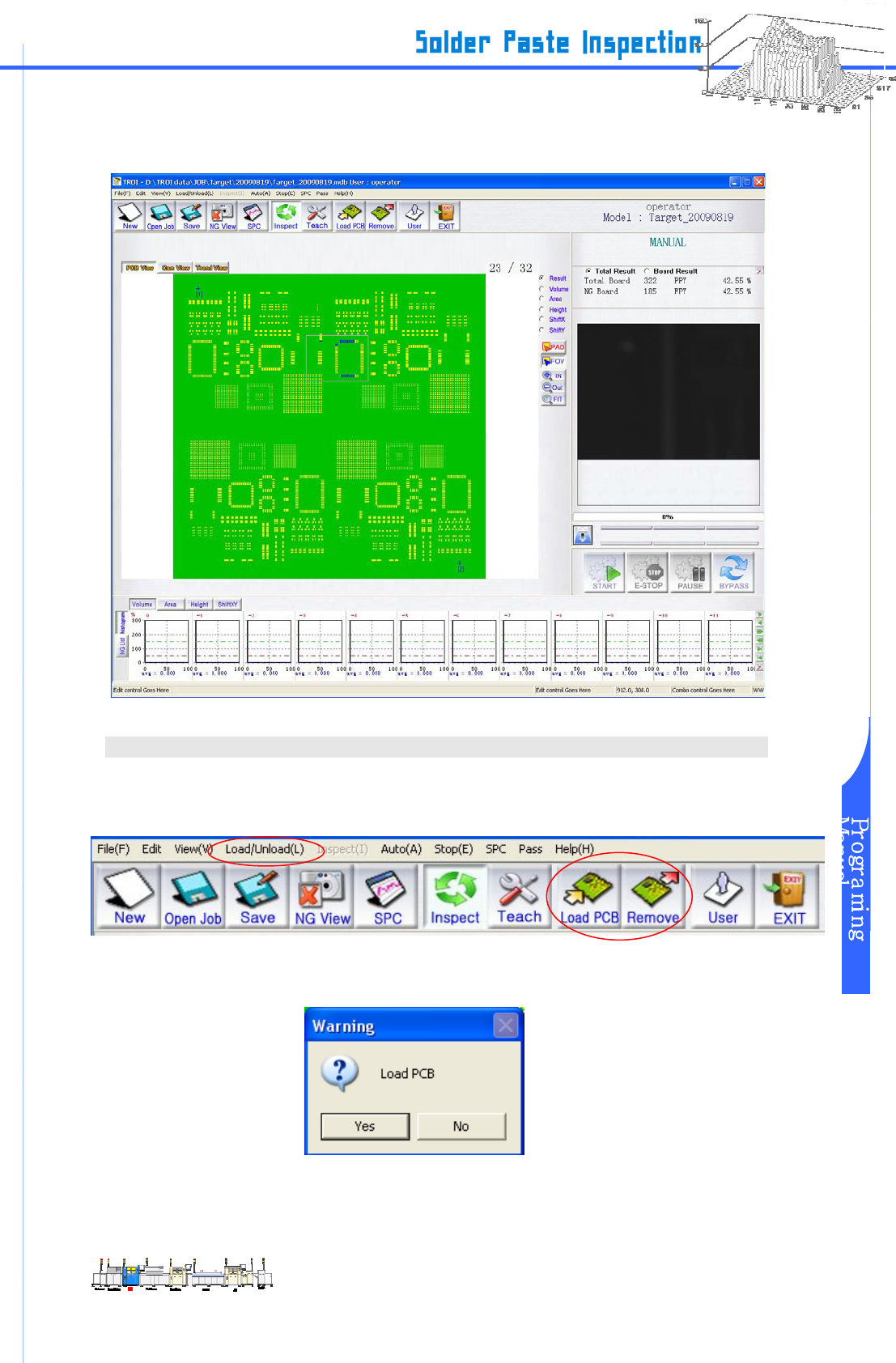

步骤 8：若轨道宽度自动更新后弹出布局窗口（Layout window），导入程序将结束。
图 III-2-25 布局窗口
III-2-6 PCB 载入程序
步骤 1：请放置 PCB，以便装载机传感器进行检测。
步骤 2：从菜单上点选 “载入/卸载（Load/Unload）”。
图 III-2-26 菜单
步骤 3：等“Load PCB”对话框弹出后，请按 “Yes”。
图 III-2-27 载入对话框
www.pemtron.com
17

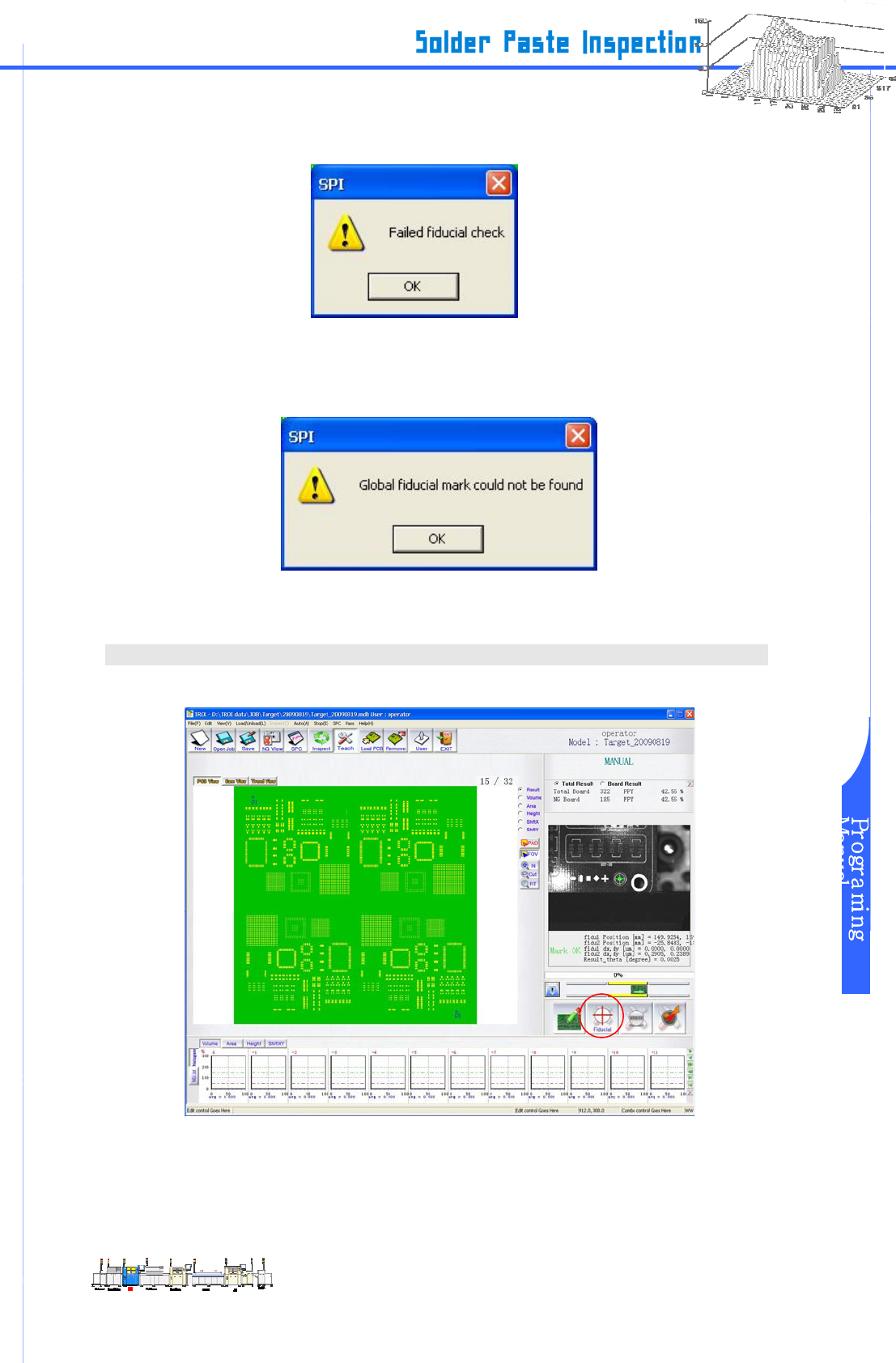

步骤 4：PCB 已传送后，弹出 “Failed fiducial check”，请按 “OK”。
图 III-2-28 对话框
步骤 5：然后，弹出“Global fiducial mark could not be found”，请按 “OK”。
图 III-2-29 对话框
III-2-7 框标教程（TEACHING）
步骤 1：请按右下脚的键。
图 III-2-30 布局窗口
www.pemtron.com
18
步骤 2：以下是 “Board Data”视窗，请按 “Set Fiducial Mark”。
图 III-2-31 “Board Data”
步骤 3：若按右键，摄像头可能会移动，这种情况下请把框标移动到中心位置。
在工作过程中，会因亮度的原因看不见框标，请点击“LED/Binary Value”。这时会弹出“Fiducial
LED / Binary value Setup”，根据个人需求调节亮度。
数值（value）大小可以调节亮度。
输入数值后，请点击“Setting Fiducial Dialog” 里的“Grab ”键。
图 III-2-32 “Fiducial LED / Binary value Setup”
操作结束后，请关闭 “Fiducial LED / Binary value Setup”对话框。
步骤 4：拖动鼠标将框标移动到中心位置，IMAGE 图片将在右边成像。
III-2-33 “Setting Fiducial Dialog”
Drag by
the mouse
