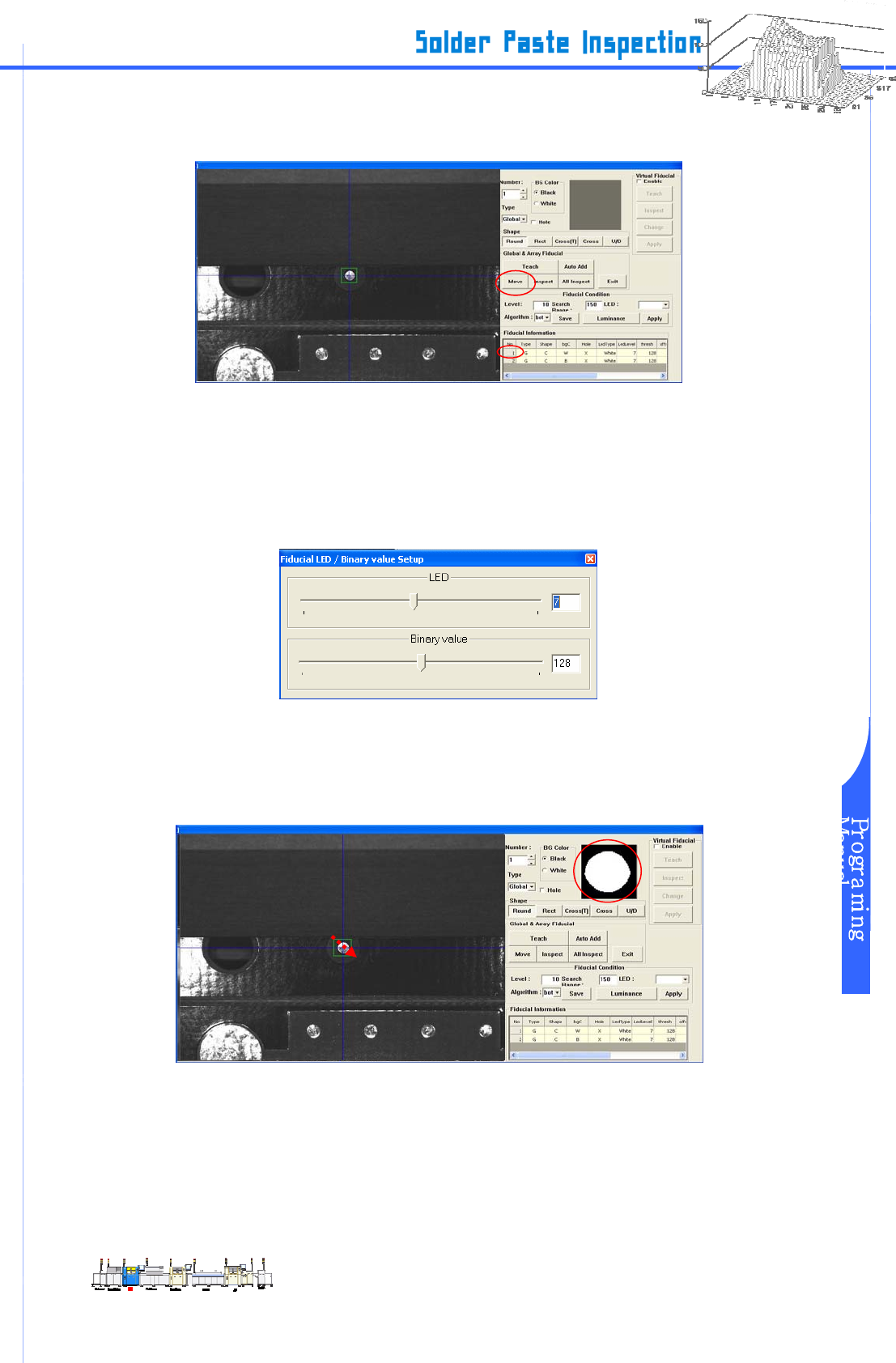

步骤 2：以下是 “Board Data”视窗，请按 “Set Fiducial Mark”。
图 III-2-31 “Board Data”
步骤 3：若按右键，摄像头可能会移动，这种情况下请把框标移动到中心位置。
在工作过程中，会因亮度的原因看不见框标，请点击“LED/Binary Value”。这时会弹出“Fiducial
LED / Binary value Setup”，根据个人需求调节亮度。
数值（value）大小可以调节亮度。
输入数值后，请点击“Setting Fiducial Dialog” 里的“Grab ”键。
图 III-2-32 “Fiducial LED / Binary value Setup”
操作结束后，请关闭 “Fiducial LED / Binary value Setup”对话框。
步骤 4：拖动鼠标将框标移动到中心位置，IMAGE 图片将在右边成像。
III-2-33 “Setting Fiducial Dialog”
Drag by
the mouse
www.pemtron.com
19

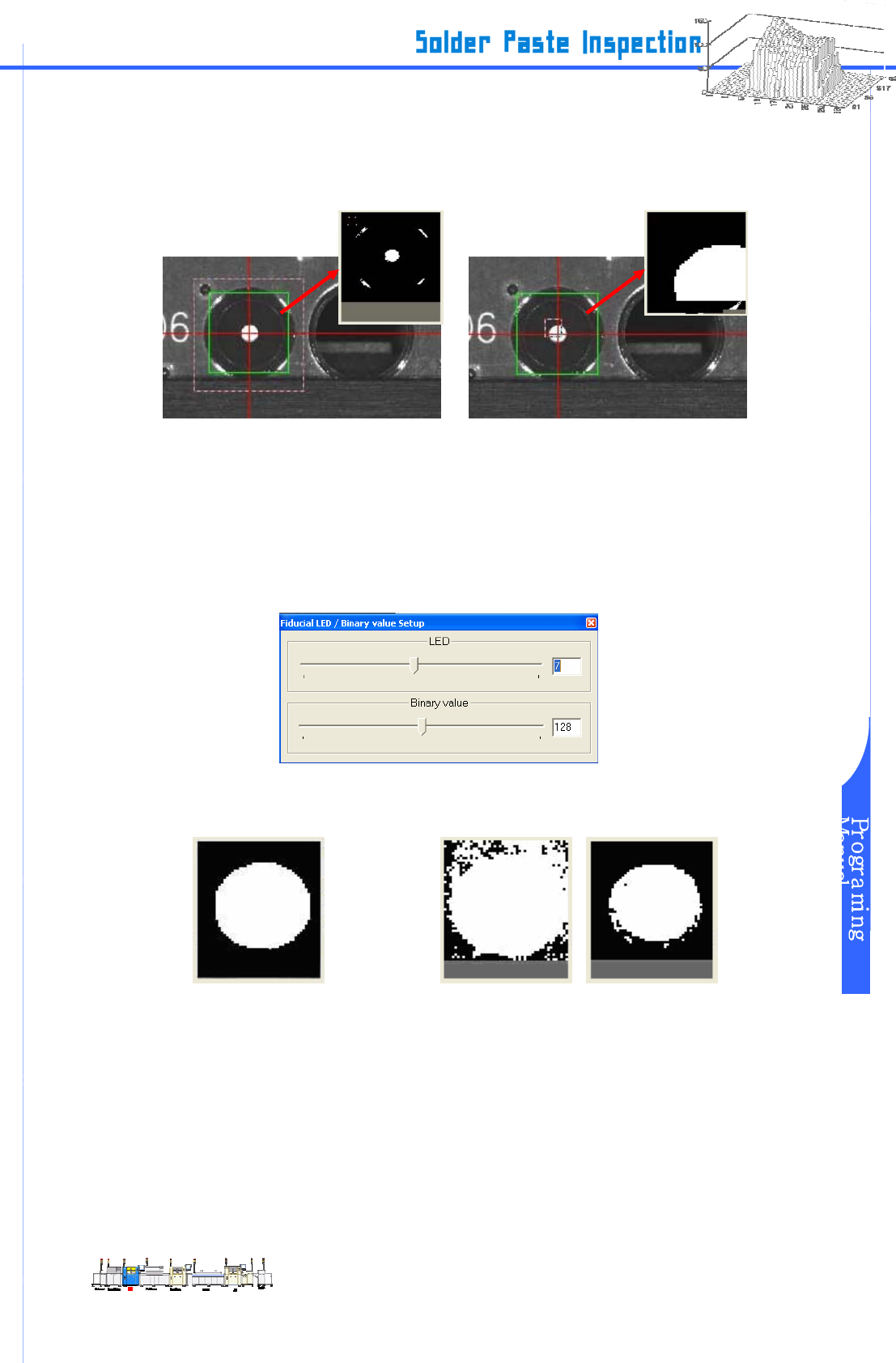

建议使用 1.5 倍大小。若窗口过大或过小，将影响画面的清晰度。
[过大] [过小]
图 III-2-34 操作不当的例子
步骤 5: 若点击“LED/Binary Value”，将弹出“Fiducial LED / Binary value Setup”。请调节数值直到图
像清晰为止。
数值（value）大小可以调节亮度。
图 III-2-35 “Fiducial LED / Binary value Setup”
[正常] [过亮] [过暗]
图 III-2-36 IMAGE 图
操作结束后，请关闭 “Fiducial LED / Binary value Setup”视窗。
www.pemtron.com
20
步骤 6: 点击 Click“Setting Fiducial Dialog” 里的 “Teaching”键。框标移动到中心位置，“Teaching”
程序将结束。
图 III-2-37 “Setting Fiducial Dialog”
若在“Fiducial Info”栏里不显示结果，请重复操作（步骤 3~步骤 7）。
步骤 7: 若“Teaching”步骤完成，请按 “Inspection”键，这样可以确认框标是否被识别。
III-2-8 2D 校正程序 CALIBRATE STEPS

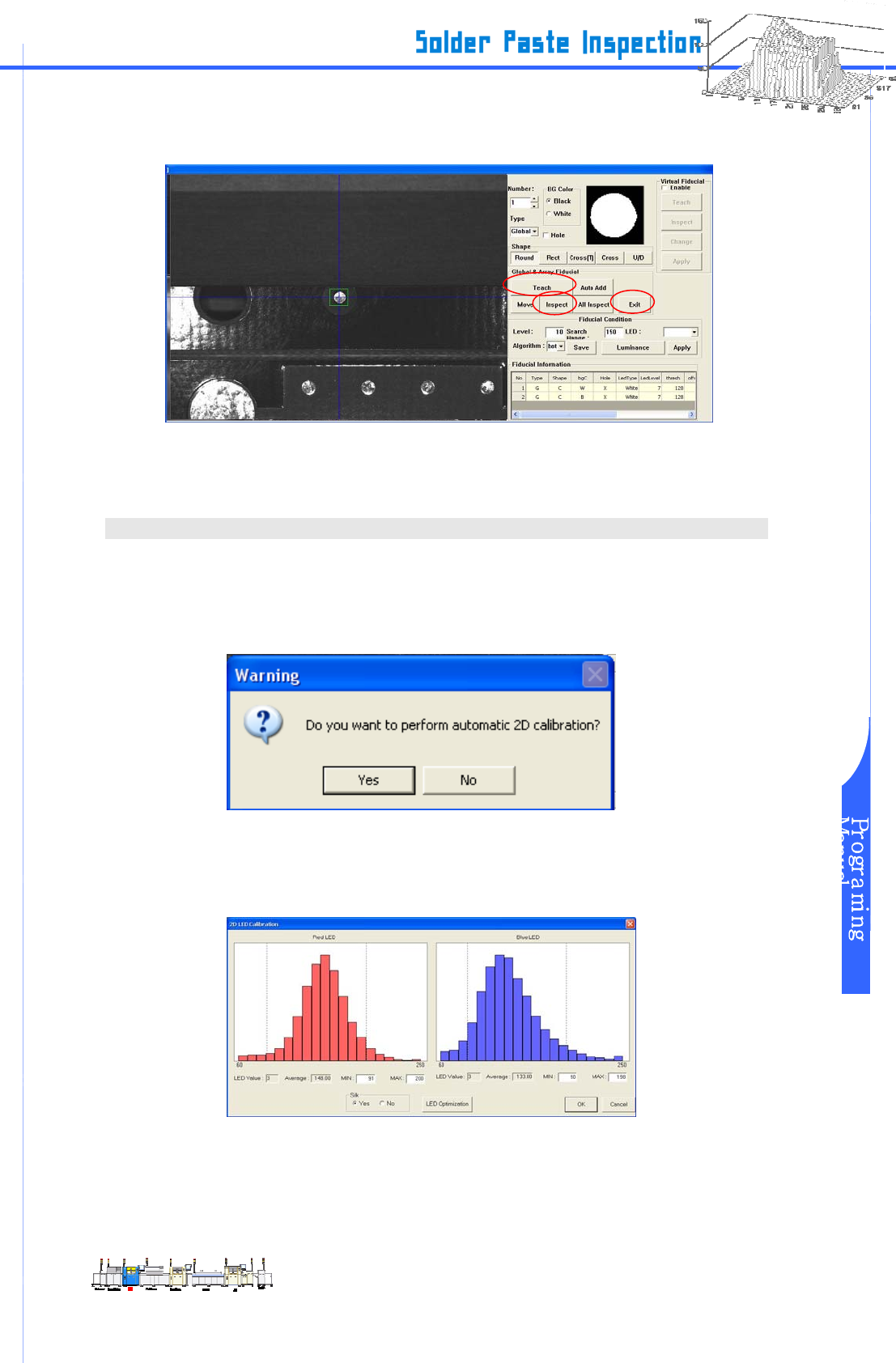

步骤 1: 若前一检查工作结束(参考 III-2-7, 步骤 8)，在图 III-2-35 对话框里请按“Close”。在“Setting
Fiducial Dialog”视窗上，弹出“Do you want to perform automatic 2D calibration?（是否操
作自动 2D 校正程序？）”，请按“Yes”。
图
III-2-38 对话框
步骤 2： 下面是“2D LED Calibration（校正）”。确定“MIN（最小值）”和“MAX（最大值）”后，请按“OK”。
* 焊锡亮度已被设置，若最小值 90、最大值 200，亮度最好设定为 90~200。
图
III-2-39 “2D LED （校准）Calibration”
步骤 3：弹出“最小值 90、最大值 200，是否使用此设定(Min. value ***, Max. value *** Which would
you like to apply?)，请按“Yes”。
