III-3-2 检测参数调试程序
步骤 1：在菜单中，点选“Auto”
键
。
Figure III-3-8 Menu bar

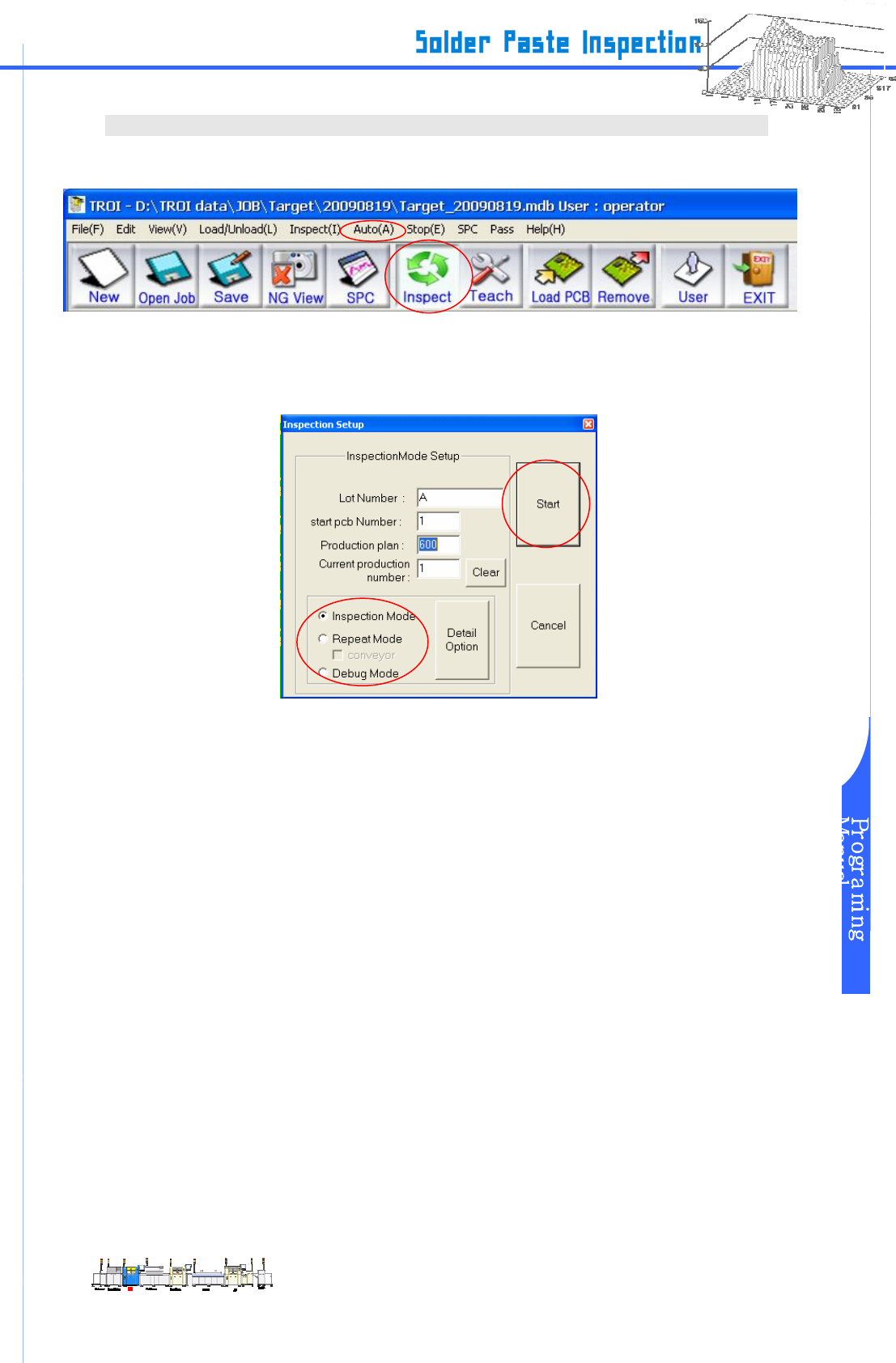

步骤 2: 在“Inspection Setup（检测安装）”视窗下方的三个 Mode(模式)中，选择后请按“Start”
键
。根
据选择，检测程序开始。.
图
III-3-9 “Inspection Setup”
・ 《Inspection Mode》
标准检测模式。
请把 PCB 一次一个的方式放到检测台后进行系统性检测。该模式适用于标准检测。请一
个一个地放置 PCB 后进行检测，然后请取下 PCB 以便进行系列检测。
・ 《Repeat Mode》
反复检测模式。不适合标准检测 。
该模式适用于测试机器的精度及其他误差。当在“conveyor（传送机）”添上标记，请以
将 PCB 从出口处到进口处移动的方式进行系列检测。
・ 《Debug Mode》
若在检测过程中查出问题（NG），检测会暂停。
最终结果以及对 NG 元器件的测试方案有可能改变。
在调试模式下系统会以自动模式同样的正常方式检测，只是通过操作者对检测到的图像
的确认和暂时地调制到检测模式的方式，调高了首批通过率。
www.pemtron.com
25

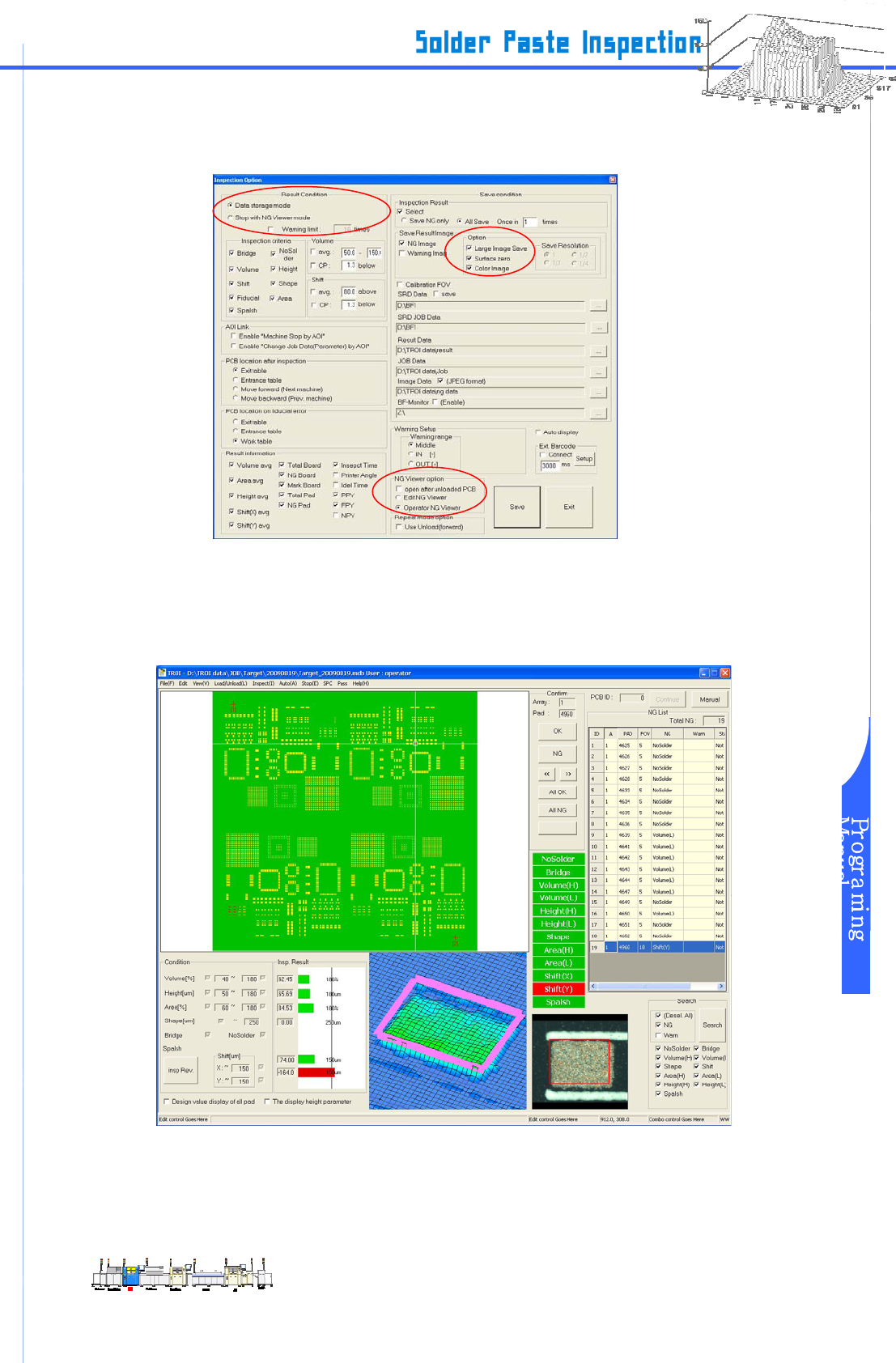

步骤 3: 点选“Detail Option”。请将 Stop Option 更改成“Stop with NG Viewer mode”。 显示 NG 时，
选取“Edit NG Viewer” 和“Large Image Save”。确定后请按“OK”。
图
III-3-10 “Inspection Setup”
步骤 4: 请使用“Inspection Mode”检测 PCB。
Step 5:
请
开始自动检测。检测结束后，如有差错或不良,，“NG Monitor”对话框弹出。
图
III-3-11 NG Monitor
www.pemtron.com
26
步骤 6: 使用 2D 和 3D 确认图像后，如需要调整参数，请选“Edit Data”。等弹出“ROI Analysis”对话
框后，按照 III-3-1, Inspection Parameter Setup procedure 调整参数。
步骤 7: 调整完成后单击“Exit”，“ROI Analysis”对话框消失，“NG Monitor”会出现。根据结果，在“OK”
和“NG”中选一项。下一个 defective Pad 将显示。请确认所有不良部分。 若不良部分严重，点
选 “Manual” 后，重新调整检测参数。
步骤 8: 检测程序结束后，如有缺陷，请把 PCB 拿到出口处，关闭电源。若元器件没有质量问题，请
继续下一个环节。
