www.pemtron.com 29 步骤 4 : 点选 Pad 后，请按 “ Adjust Cond ” 。 . 图 III-4-6 参数调 整 – 输入密码 步骤 5 : 参数设定窗口弹出后，在空白框里填写数值。请参考 III-3 检测环 境安装程序。 设定后，请按 “ APPL Y ” ，以便更新。 结束后，请按 “ Exit ” 。 图 III-4-7 参数调 整 – 输入参数 图 6 : 回到 “ Pad Condition …
www.pemtron.com
28
All : 选择所有 Pad。
DeselectAll : 解除已选的所有 Pad。
DeselectPad : 解除已选的 Pad。
AdjustCond : 检测参数设定视窗。检测 Pad 的参数信息列表上的显示。
步骤 3:
请
点选一个 Pad，以便调整参数。如想选择所有 Pad，按下“All”即可。若点选部分 Pad，请拖
动鼠标选择范围。若用同样的 Pad ID 调整 Pad，请选 Pad 后按下“Sel Pattern” 。若用同样的 Pad 形
状调整 Pad，请选 Pad 后按“Sel Type”。

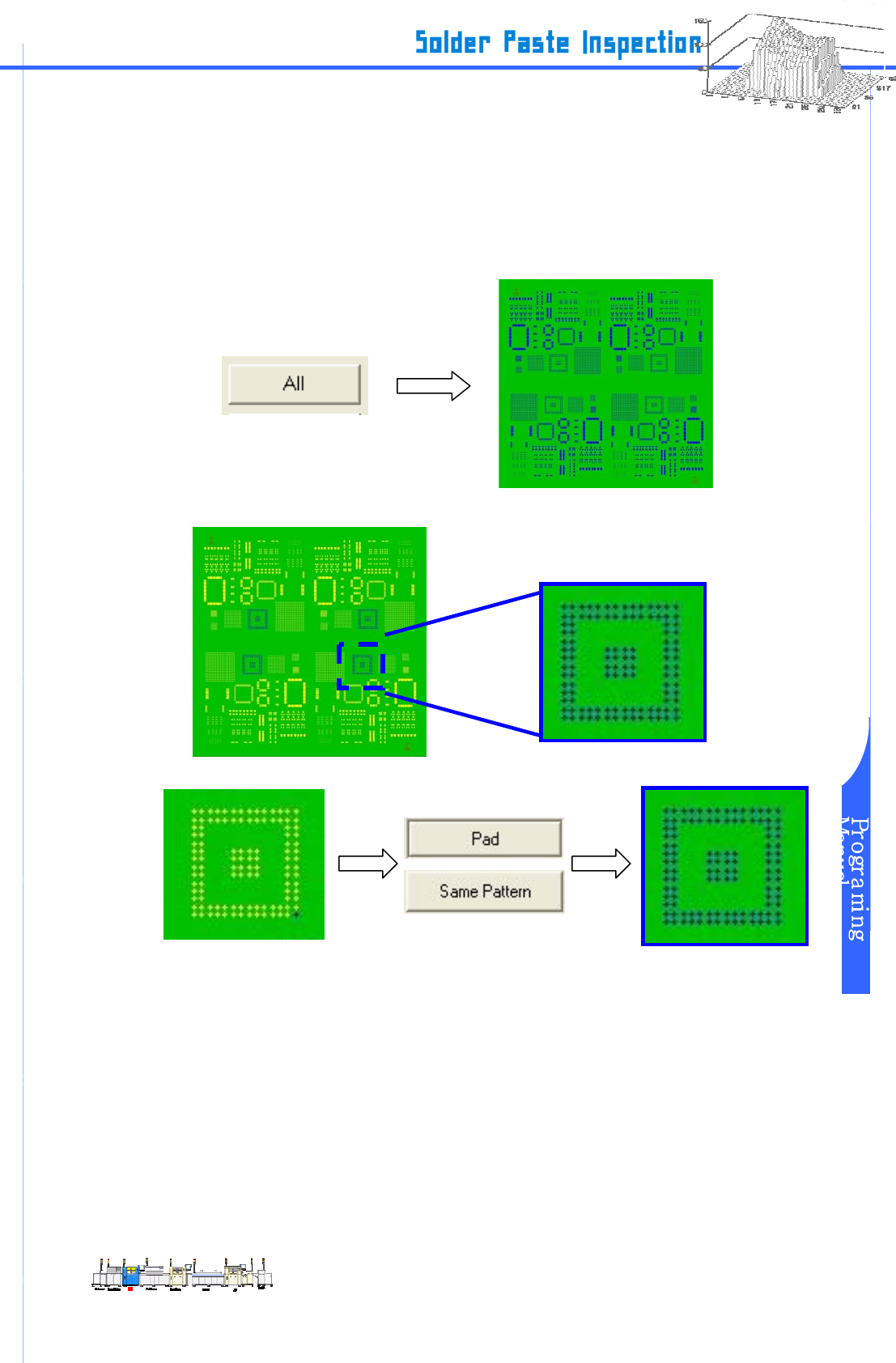

图
III-4-3
选
所有 Pad
图
III-4-4 拖动鼠标选择 Pad
图
III-4-5 用同样 Pad ID 和 Pad 形状选择 Pad
www.pemtron.com
29

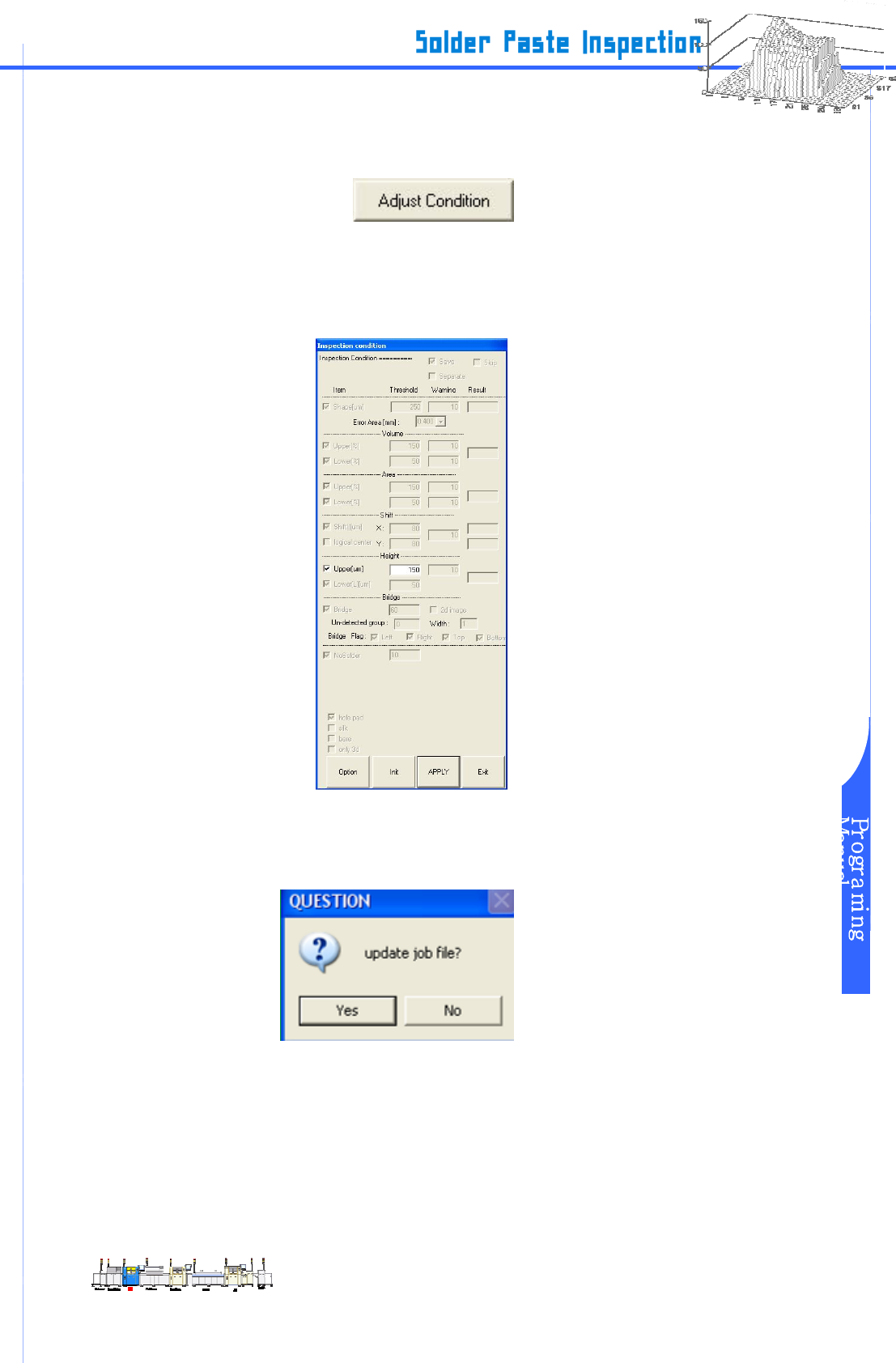

步骤 4:点选 Pad 后，请按 “Adjust Cond”。
.
图
III-4-6 参数调整 – 输入密码
步骤 5: 参数设定窗口弹出后，在空白框里填写数值。请参考 III-3 检测环境安装程序。
设定后，请按“APPLY”，以便更新。
结束后，请按“Exit”。
图
III-4-7 参数调整 – 输入参数
图
6: 回到“Pad Condition”后，请按“OK”。若弹出“是否保存”的对话框后选择“OK”，更新的数据将被保
存。若选“NO”，更新的数据将不会被保存，立刻回到 Manual mode。
图
III-4-8 确定是否保存
www.pemtron.com
30
III-4-2 PAD 尺寸选择程序
本单元介绍 PAD 检测数据编辑的高级功能。
步骤 1: 下面是 Pad 选择功能的补充说明
。若点击“Size”，将会弹出“Pad Size”对话框，输入 Pad 尺寸，
并用“Min(mm)”和“Max(mm)”框调节数值后，按“In”，这样可以选择您所需求的尺寸。
选
择 0.5 mm 以下
选择 0.5~ 1.0 mm
选择 1.0 mm 以上
图
III-4-9 选择 Pad 尺寸
