www.pemtron.com
30

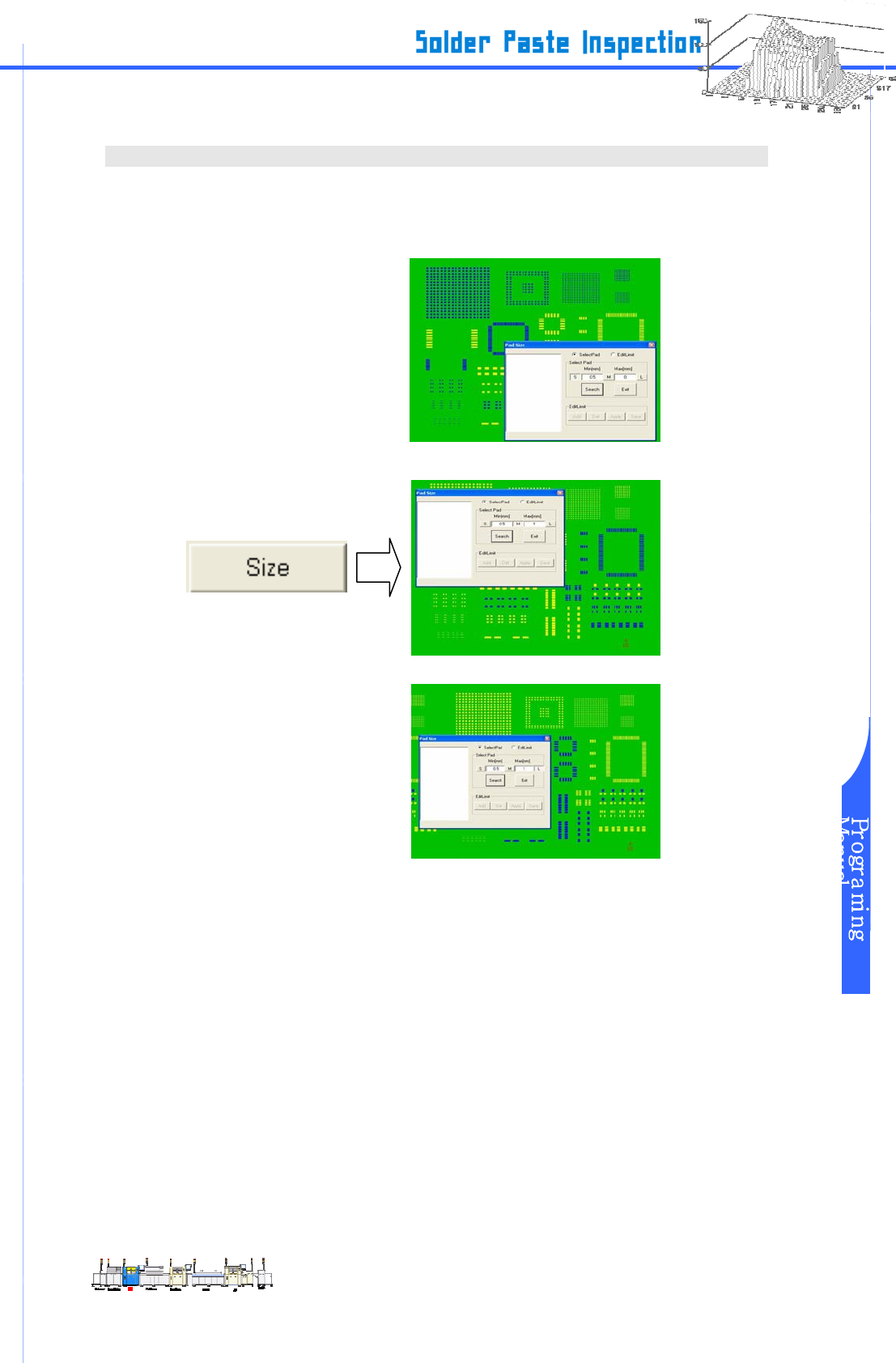

III-4-2 PAD 尺寸选择程序
本单元介绍 PAD 检测数据编辑的高级功能。
步骤 1: 下面是 Pad 选择功能的补充说明
。若点击“Size”，将会弹出“Pad Size”对话框，输入 Pad 尺寸，
并用“Min(mm)”和“Max(mm)”框调节数值后，按“In”，这样可以选择您所需求的尺寸。
选
择 0.5 mm 以下
选择 0.5~ 1.0 mm
选择 1.0 mm 以上
图
III-4-9 选择 Pad 尺寸
www.pemtron.com
31

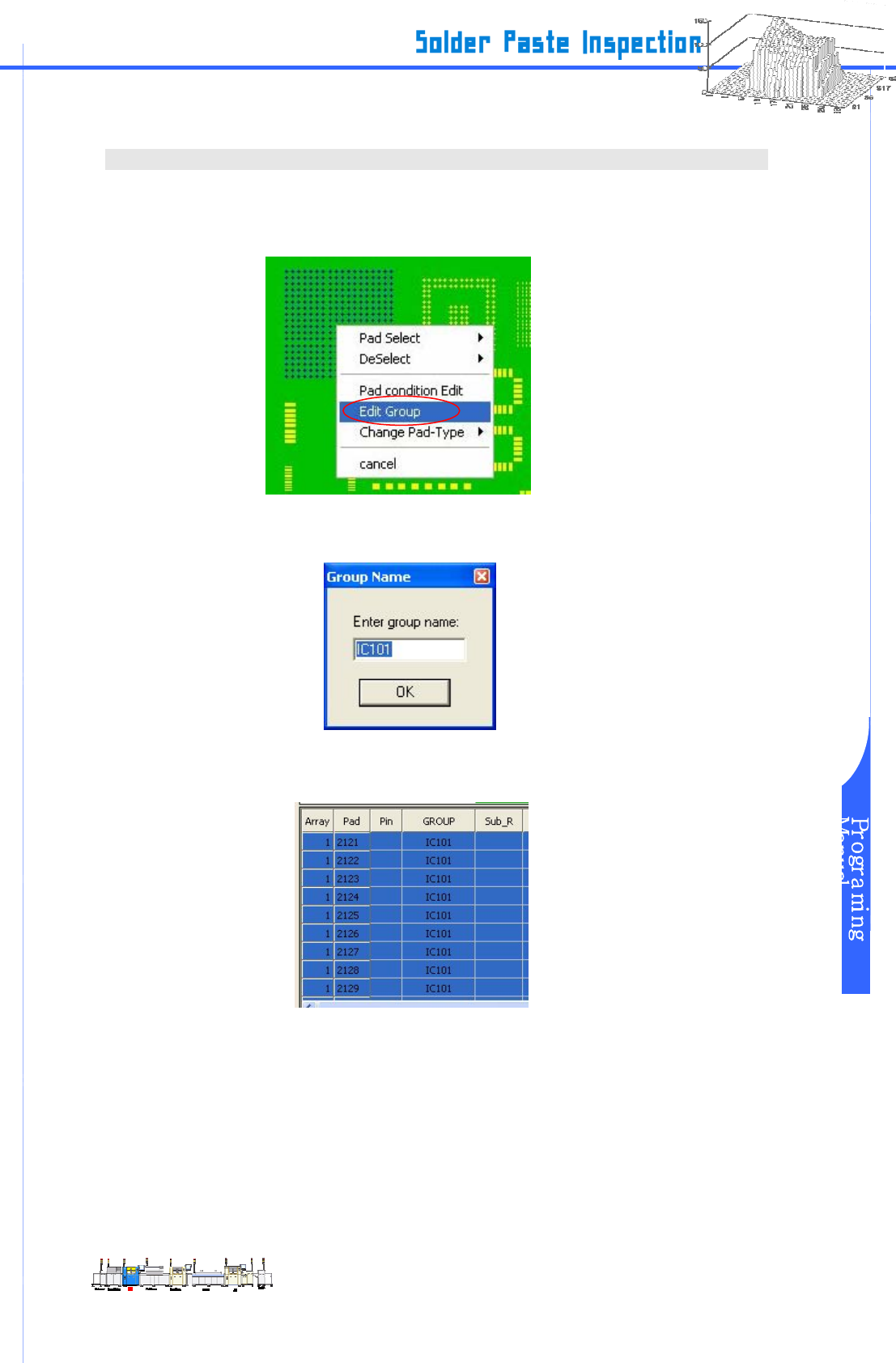

III-4-3 输入参照名操作程序
步骤 1: 本单元介绍如何设置参照代码名。 用户可以手动输入参照代码。 请选要输入参照代码名的
Pad。按右键打开菜单后，单击“Pad.CodeEdit”。
图 III-4-10 点选“Pad.CodeEdit”
步骤 2: “CODE EDIT” 对话框弹出后，输入参照代码。
图
III-4-11 “CODE EDIT”
步骤 3: 参照名已写入到“CODE”
栏
里。.
图
III-4-12 “CODE”
www.pemtron.com
32

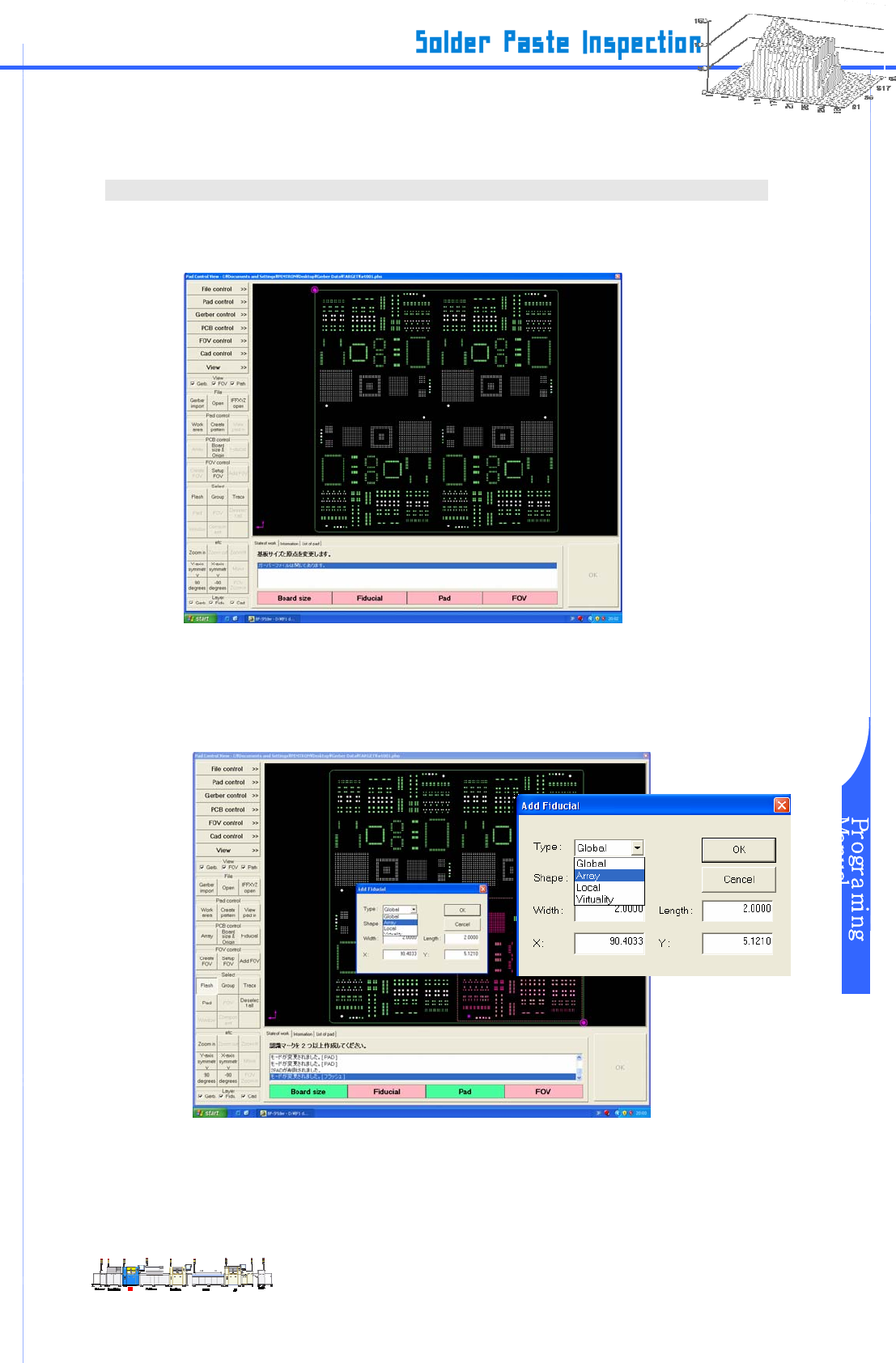

III-5 如何用 ARRAY FIDUCIAL 编辑数据
III-5-1 用 ARRAY FIDUCIAL 导入方法
步骤 1: 按照 III-1-1 的步骤载入 Gerber 数据，Gerber 数据将显示。
图
III-5-1Gerber 数据导入时的布局窗口
步骤 2: 首先，设置标准子板为检测区域（子板是指在一块大的 PCB 板上被排列的长的一样的板子，就
像上面图像中有 4 块子板）。框标设置时，请把“Array”设置成 Type。“Type”设置成 Array.(按下图来看
英文好想翻错了)
图
III-5-2 “Pad Control View”
