www.pemtron.com 34 步骤 6 : 选取同“ Array ”输入一致的焊点区域 St e p 3 . 点选 “ Flash ” 或 “ Tr a c e ” 后拖动鼠标，以便设置。 图 III-5-6 Array 导入 – Pad 设置 图 7 : 在 Arr a y B oa rd 设置对话框的 Array gap 窗里单击 “ Offset ” 键 。 图 III-5-7 Array import – Dat a s…
www.pemtron.com
33
图

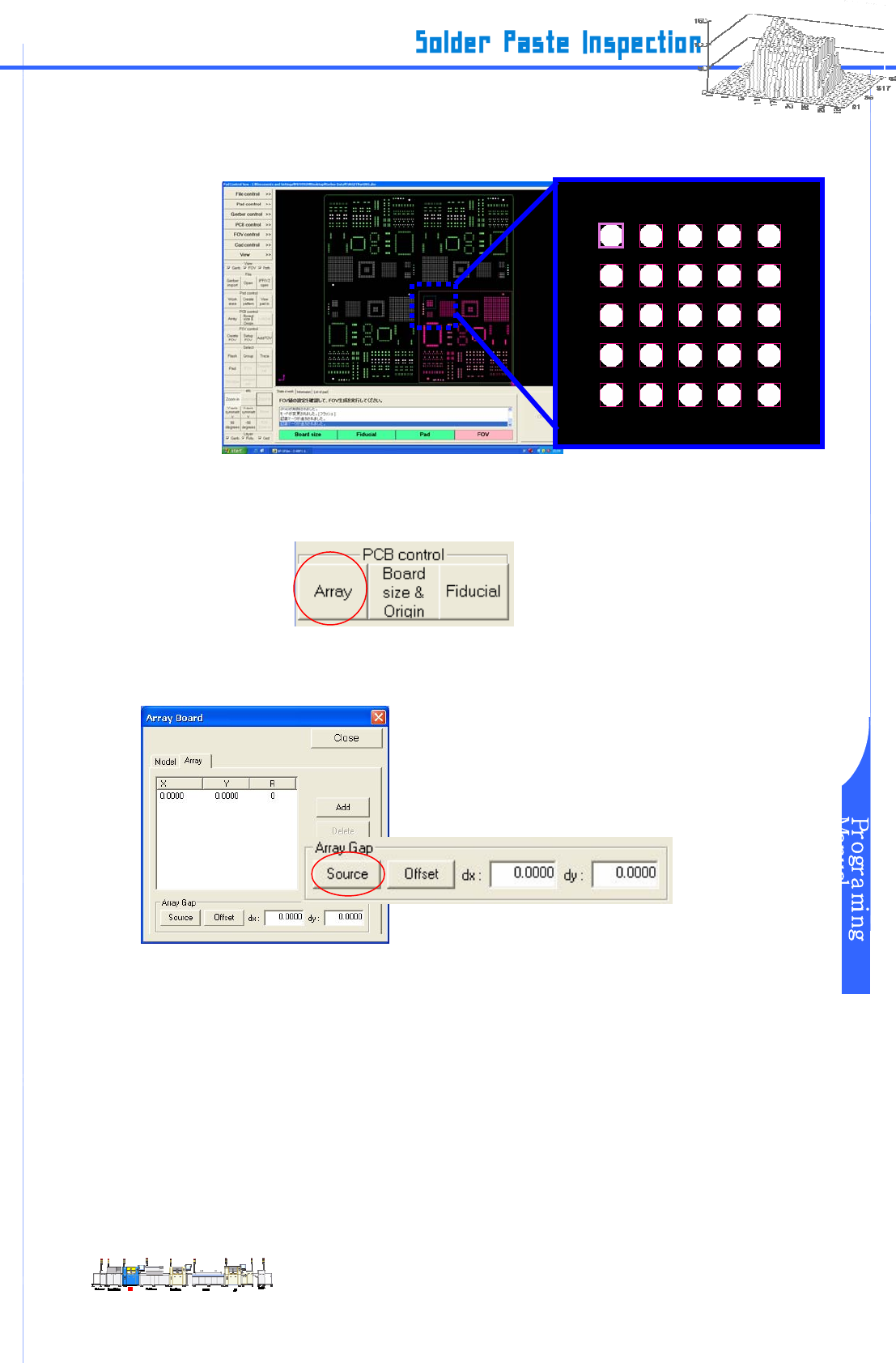

3: 在菜单中点选“Pad”后，拖动鼠标选择其中的 PAD。
图
III-5-3 Pad 选择窗
步骤 4: 请在图 III-5-3 中选完 Pad 后, 在“PCB control”窗里单击“Array”
键
。
图
III-5-4 “PCB Control”窗
步骤 5:
请
在“Array Board”设置窗的 Array gap 中单击“Source”
键
。
图
III-5-5 Array 导入–数据设置“import from”
www.pemtron.com
34

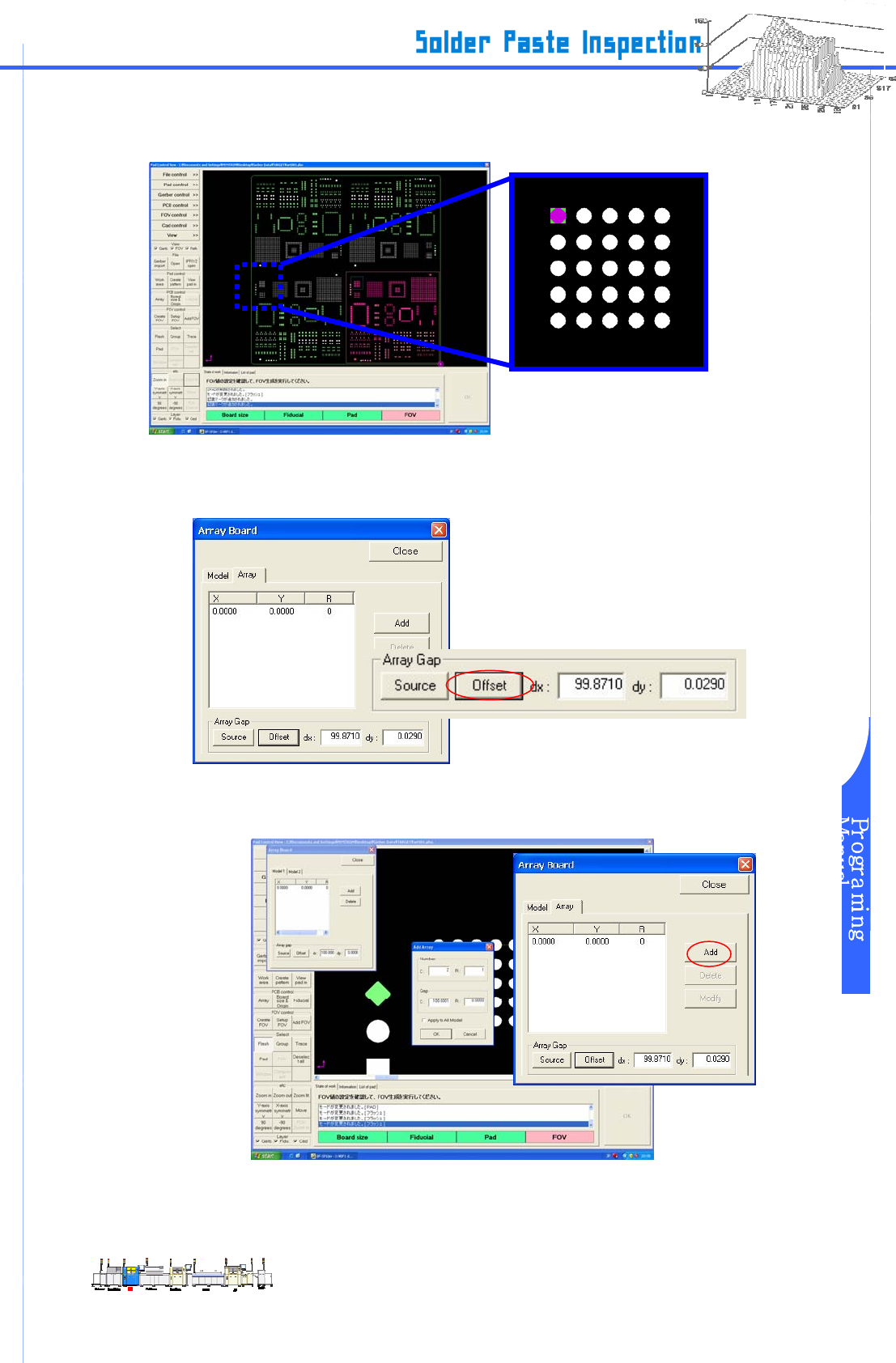

步骤 6: 选取同“Array”输入一致的焊点区域 Step 3. 点选“Flash”或“Trace”后拖动鼠标，以便设置。
图
III-5-6 Array 导入 – Pad 设置
图
7:在 Array Board 设置对话框的 Array gap 窗里单击“Offset”
键
。
图
III-5-7 Array import – Data setting for “import to” window
步骤 8 在 Array Board 设置对话框上单击“Add”
键
。
图
III-5-8 Array import – Add inspection data window
www.pemtron.com
35

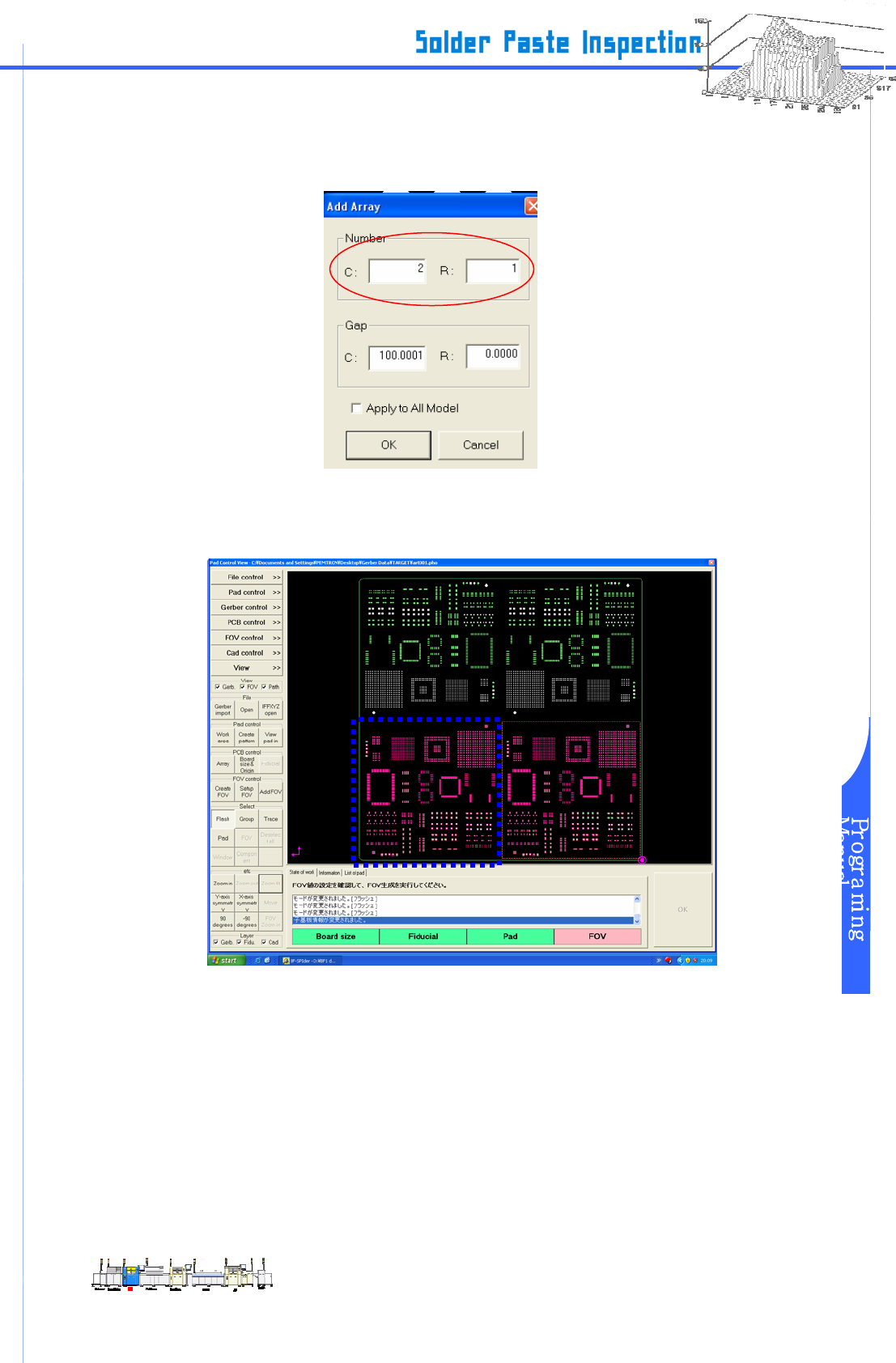

步骤 9: 在“Add Array”设置对话框里，输入将导入的 sub boards 的数字。 C = X
轴
R = Y
轴
。 若导
入的角度相同的情况下， 在 X
轴
上有两个 PCB、在 Y
轴
上有两个 PCB，请输入 C=2、Y=2。.
在 Gap 的 C
栏
里输入 X 轴的偏移值（offset value），在 R
栏
里输入 Y 轴的偏移值。
图
III-5-9 Add Array – Inspection data add setting window
图
10: 在布局窗口上可确认导入的检测区域。
图
III-5-１0 导入 Array 后的窗口
