程序编写手册 - 第38页
www.pemtron.com 38 步骤 20 : 在布局窗口上可确认导入的检测结果。 图 III-5- １ 5 导入 后 步骤 21 : 单击 “ Create FOV ” ，以便自动配置 FOV 。 只能在导入源存在的检测范围内导入 FOV 。此时， FOV 也可以被设置在即便是 FOV 没有导入的检测范围中。 图 III-5- １ 6 FOV 安装
www.pemtron.com
37

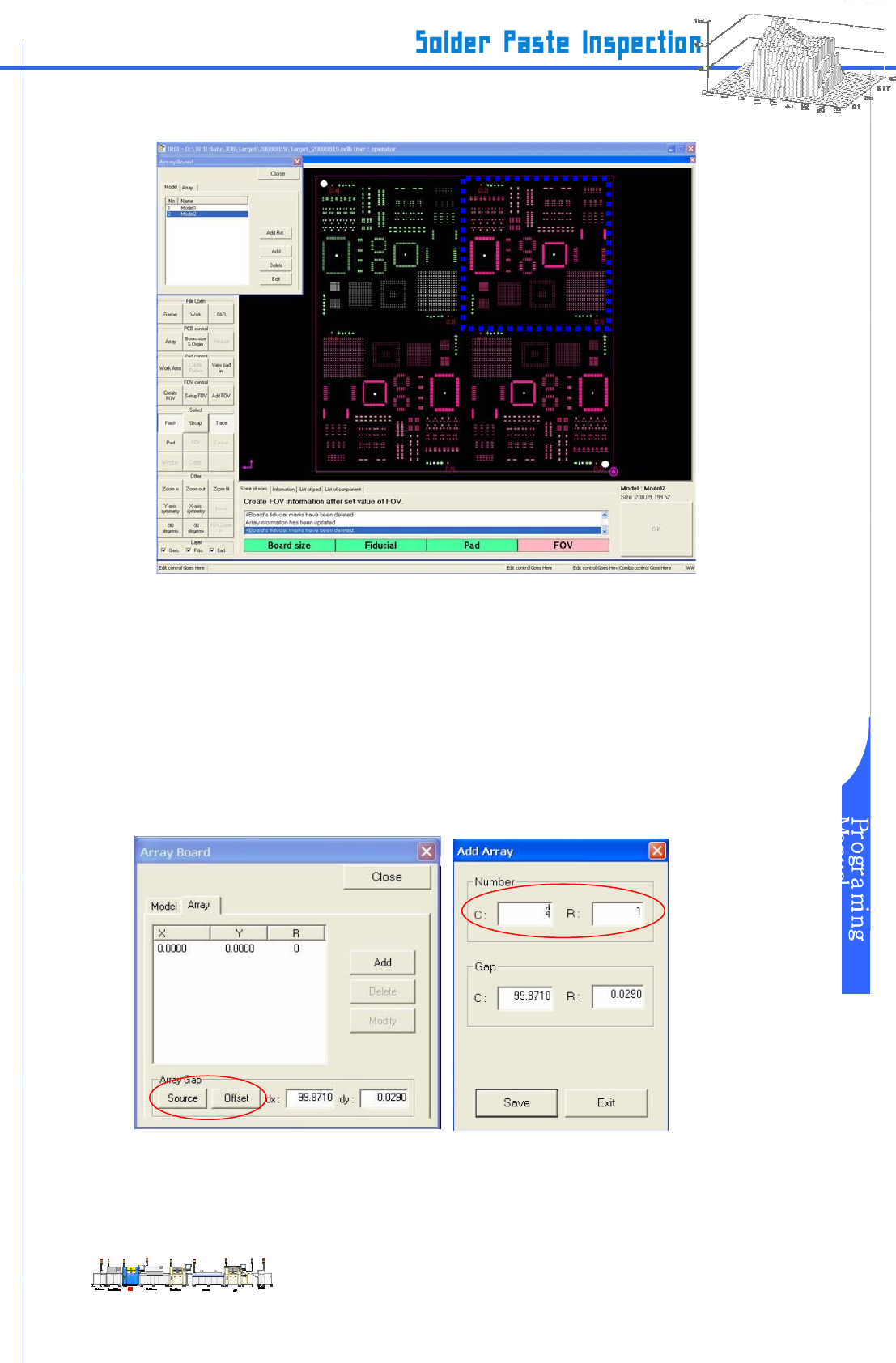

步骤 15: 在布局窗口里可确认导入的检测结果。
图
III-5-１3 导入后
步骤 16: 在已更改的检测范围内，设置标准 Pad, 从中导入已经更改角度的数据。
步骤 17: 在导入来源处设置 Pad 后，在 Array Board 设置对话框 Model2 的 Array gap 里单击
“Source”
键
。
步骤 18: 请按步骤 4 完成 Pad 设置后， 在 Array Board 设置对话框 Model2 的 Array gap 里单击
“Offset”
键
。
步骤 19: 在 Array Board 设置对话框 Model2 的 Array gap 里单击“Add”
键
。然后，按步骤 9，往下
设置附加信息。
图
III-5-１4 Array angle change for sub board setting window
www.pemtron.com
38
步骤 20:在布局窗口上可确认导入的检测结果。
图
III-5-１5 导入后
步骤 21: 单击“Create FOV”，以便自动配置 FOV。 只能在导入源存在的检测范围内导入 FOV。此时，
FOV 也可以被设置在即便是 FOV 没有导入的检测范围中。
图
III-5-１6 FOV 安装
www.pemtron.com
39
步骤 22: 在右下方窗口，请按“OK”
键
。
图
III-5-17 FOV 安装
步骤 23: 弹出“Input PcbName”对话框后，请按“OK”
键
。
图
III-5-18 对话框
步骤 24: 在 Header 框里，输入 Group 名和 Board 名后，请选择 Board 的颜色 “Blue/Green”或
“Yellow/Red”。在 Stencil[T]框里输入 metal mask 的厚度。在“Comment”框里面填上您的
意见后，请按“OK”。
图
III-5-19 Header 视窗
