www.pemtron.com
38

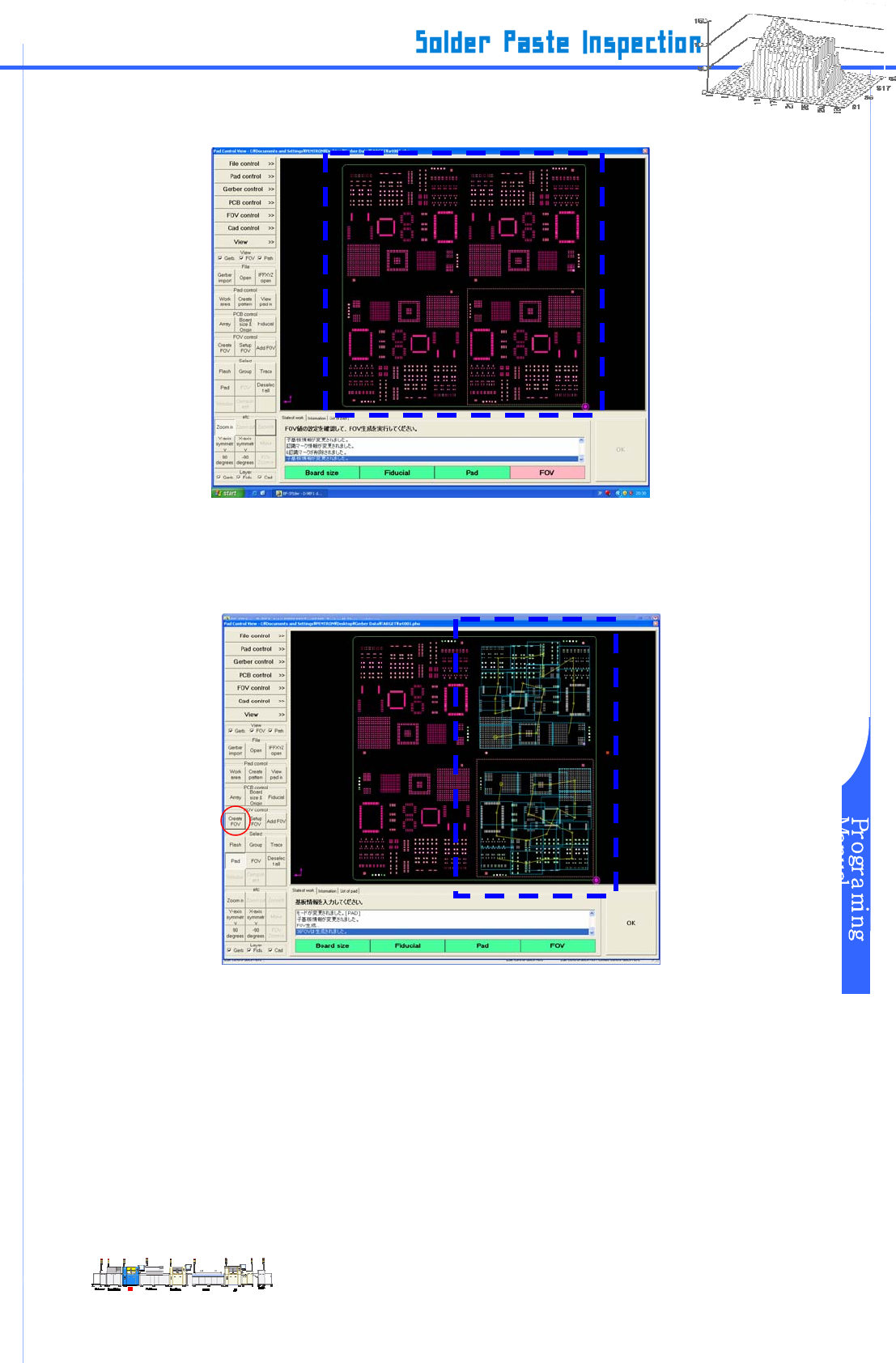

步骤 20:在布局窗口上可确认导入的检测结果。
图
III-5-１5 导入后
步骤 21: 单击“Create FOV”，以便自动配置 FOV。 只能在导入源存在的检测范围内导入 FOV。此时，
FOV 也可以被设置在即便是 FOV 没有导入的检测范围中。
图
III-5-１6 FOV 安装
www.pemtron.com
39

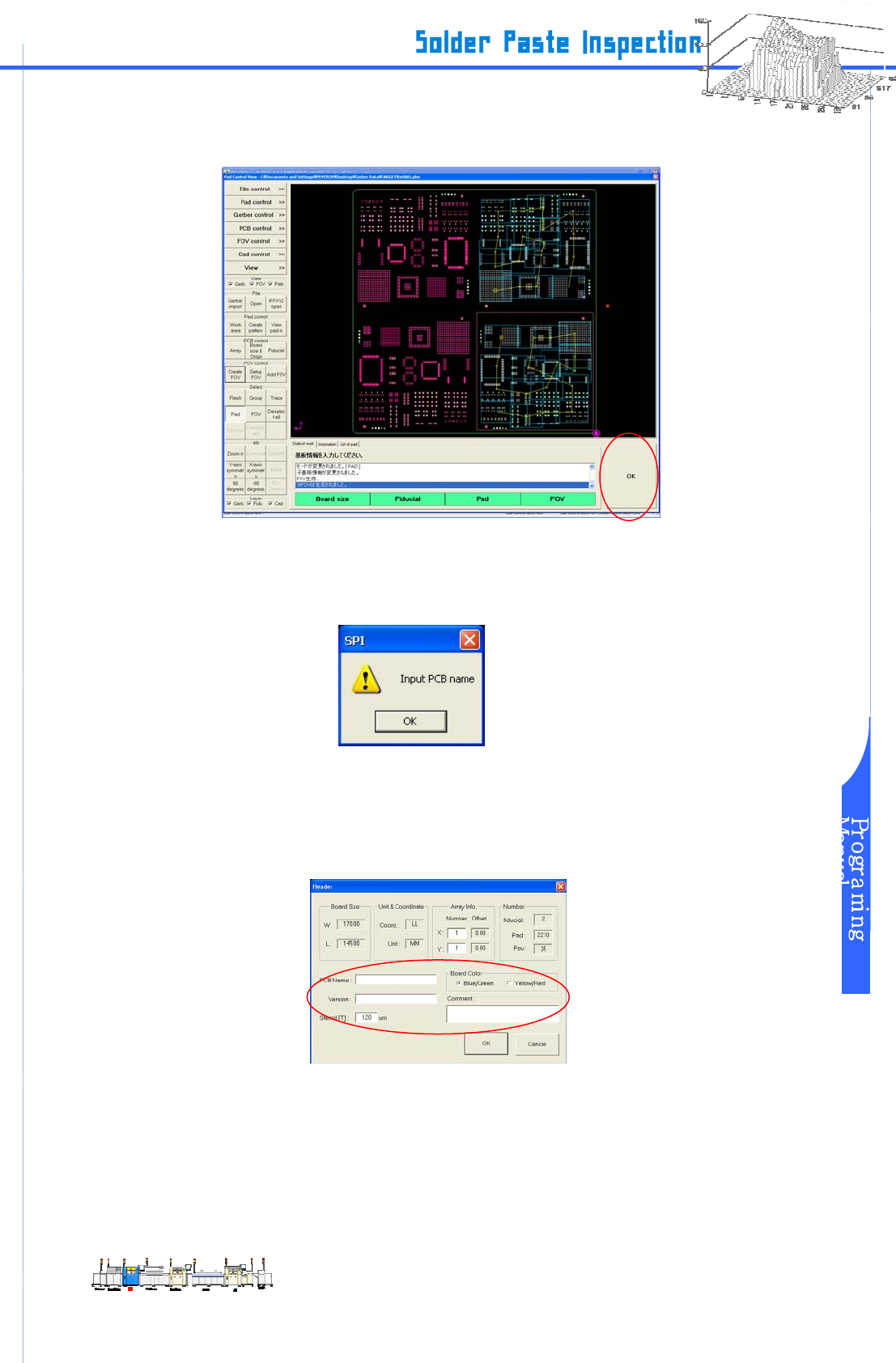

步骤 22: 在右下方窗口，请按“OK”
键
。
图
III-5-17 FOV 安装
步骤 23: 弹出“Input PcbName”对话框后，请按“OK”
键
。
图
III-5-18 对话框
步骤 24: 在 Header 框里，输入 Group 名和 Board 名后，请选择 Board 的颜色 “Blue/Green”或
“Yellow/Red”。在 Stencil[T]框里输入 metal mask 的厚度。在“Comment”框里面填上您的
意见后，请按“OK”。
图
III-5-19 Header 视窗
www.pemtron.com
40

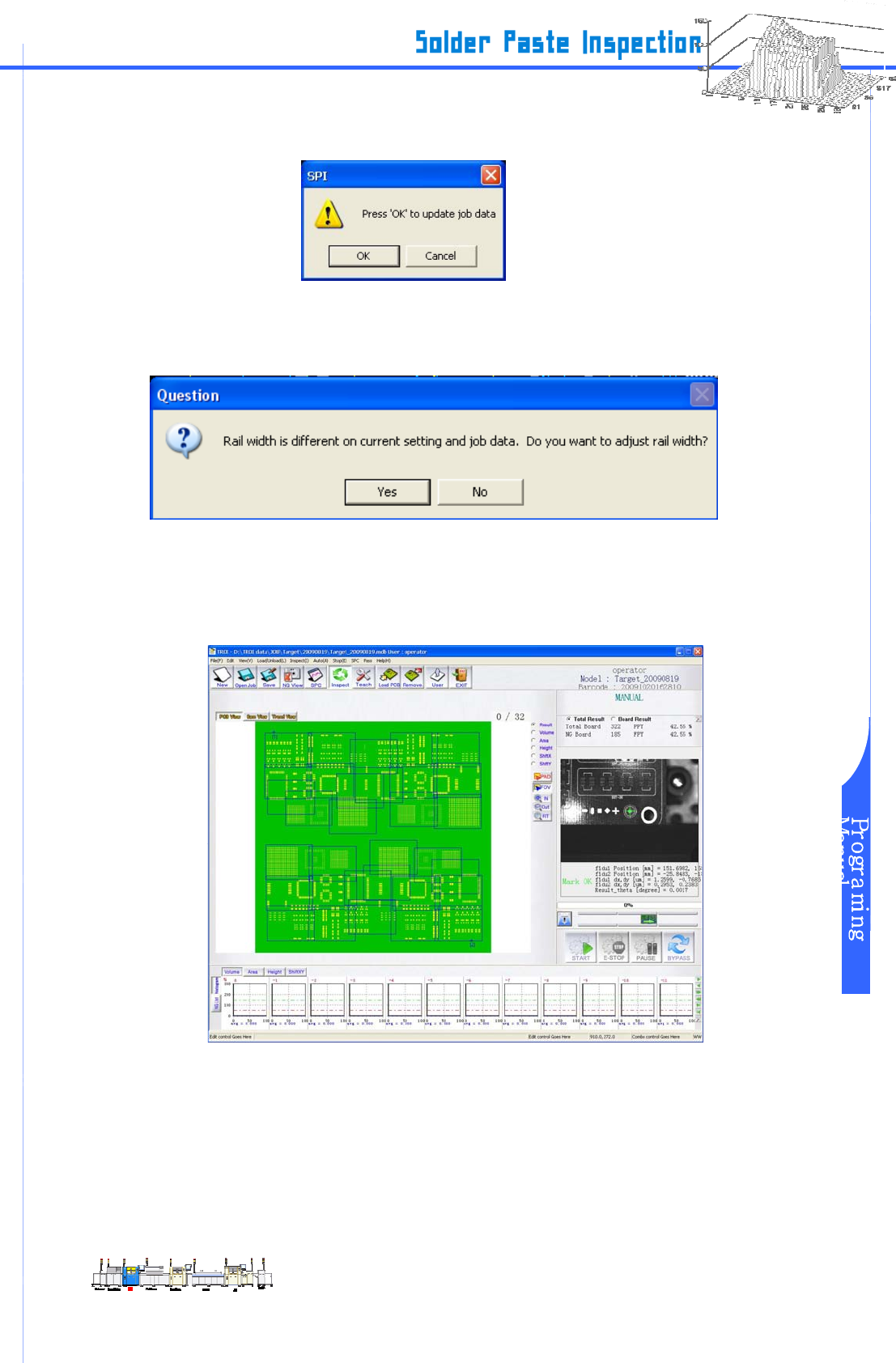

步骤 25: “Press ’OK’ to update job data”对话框里，请按“OK”。
图
III-5-20 对话框
步骤 26: 在下面对话框里单击“Yes”
键
，轨道宽度将自动更改。
图
III-5-21 对话框
* 若不需要更改轨道宽度，请按“No”。若提前输入轨道数据，本对话框不会显示。
步骤 27: 若轨道数据自动更改后弹出布局窗口，导入程序将结束。
图
III-5-22 Inspection layout – FOV 安装
步骤 28: 请按 III-2-6 PCB 载入程序，进行后续步骤。
