III-6 如何用虚拟框标(VIRTUAL FIDUCIAL)编辑数据
III-6-1 导入程序
本单元介绍通过设置 Pad 或虚拟框标编辑数据后在 PCB 上配置框标的方法。
步骤 1: 按 III-2-1，载入 Gerber 数据，Gerber 数据将在布局窗口上显示。
图
III-6-1 Gerber 数据导入时的布局窗口
步骤 2: 按 III-2-2，进行 Board 数据设置。
步骤 3: 首先，请选定区域作为临时框标。
设置框标时， 请选择目标领域后，将 Type 设置成“Virtual”。
图
III-6-2 Pad Control View
步骤 4: 执行 III-2-4 Pad 设定程序和 III-2-5 FOV 导入程序后，如果出现 “+[1]”对话框，用虚拟框标
www.pemtron.com
42
编辑数据程序结束。

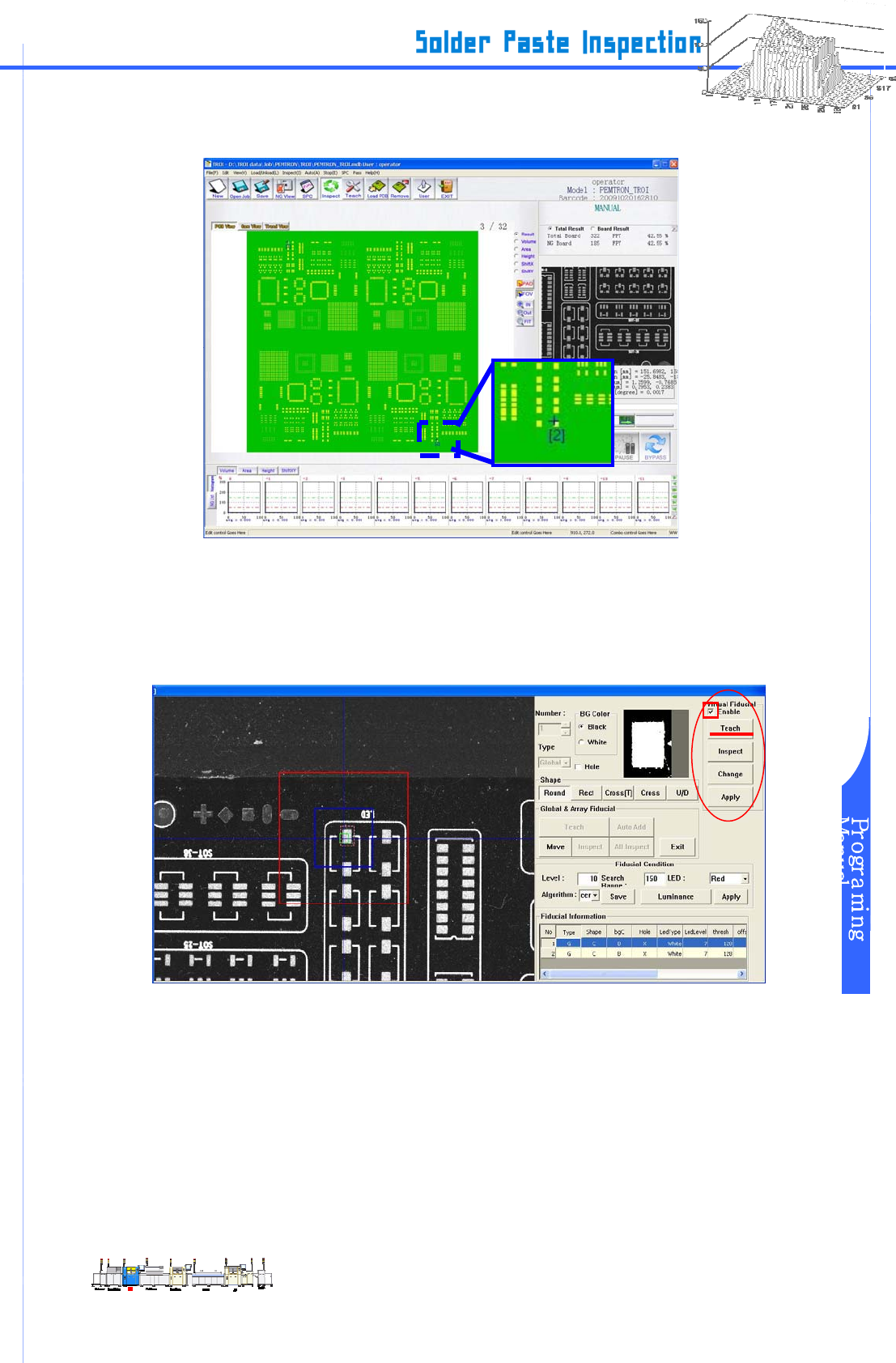

Figure III-6-3 Layout window display
步骤 5: 执行 III-2-6 PCB 载入程序后，按 III-2-7 教程打开框标设定窗口。然后，运行框标设置。导入
Gerber 数据时，调节所有临时框标设置。框标位置和亮度调节结束后，点击菜单右边的“Virtual
Teaching”
键
，运行 Fiducial Mark 设定。
Figure III-6-4 Virtual Teaching setup window
www.pemtron.com
43
步骤 6: 框标的“Virtual Teaching（虚拟教程）”结束后，单击 “Virtual Inspection”。
图
III-6-6 虚拟检测安装
步骤 7:
请
设定正式框标（非临时的）。
请把图像移至到要建的正式框标位置后，设定位置和照明。
单击“Change Real fiducial”，教程工作完成后，框标将更改。
图
III-6-7 更改正式框标安装
