www.pemtron.com 44 步骤 8 : 以上程序结束后， 设置运行标准 “ Fiduc ial Mark ” 和 “ 2D LED Calibration ” 。 如果出现 “ +[1] ” 对话框，用虚拟框标编辑数据程序结束。 图 III-6-8 布局窗口 步骤 9 : 请按 III-2-6 PCB 载入程序， 进行后续步骤。
www.pemtron.com
43

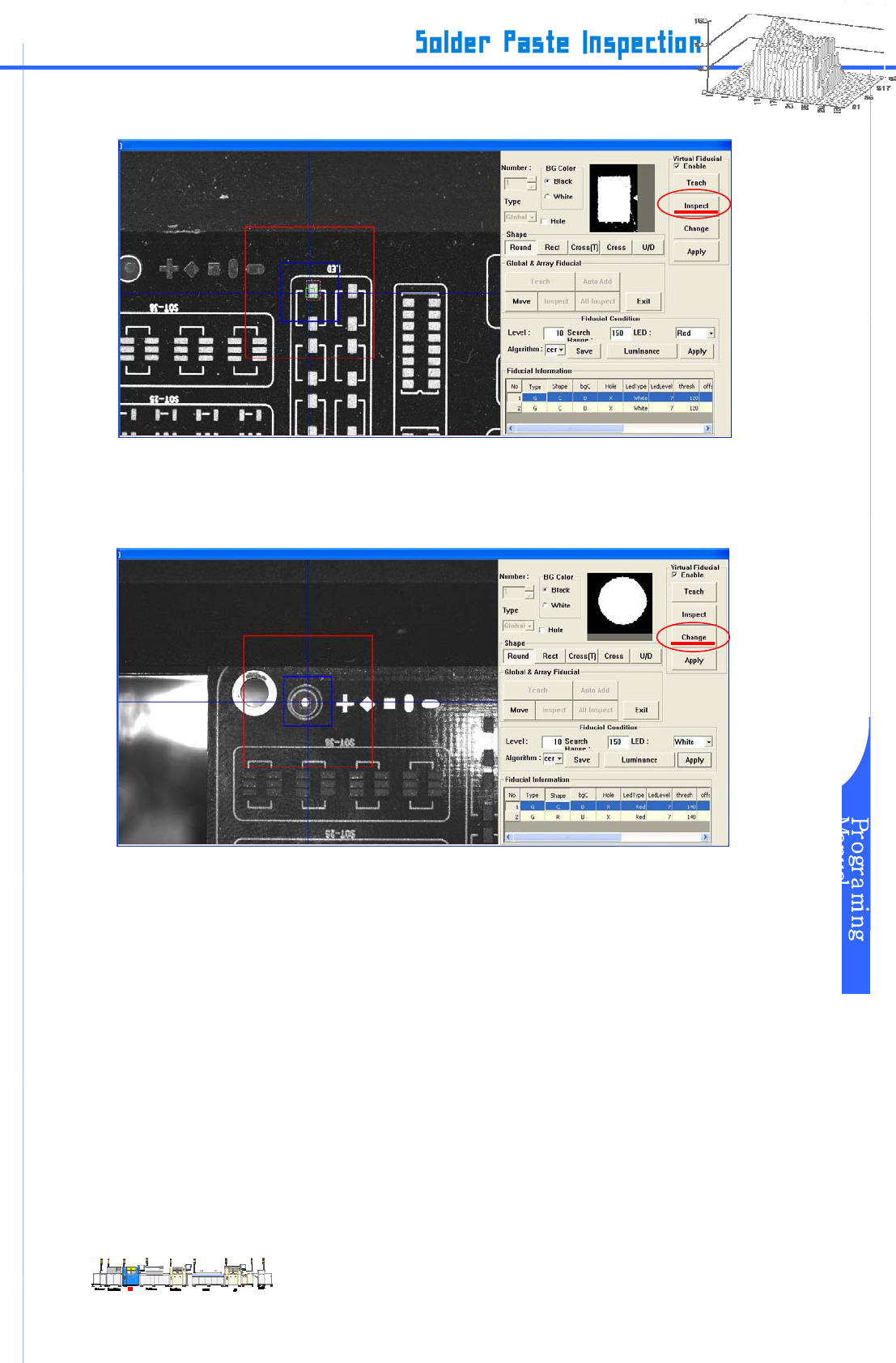

步骤 6: 框标的“Virtual Teaching（虚拟教程）”结束后，单击 “Virtual Inspection”。
图
III-6-6 虚拟检测安装
步骤 7:
请
设定正式框标（非临时的）。
请把图像移至到要建的正式框标位置后，设定位置和照明。
单击“Change Real fiducial”，教程工作完成后，框标将更改。
图
III-6-7 更改正式框标安装
www.pemtron.com
44

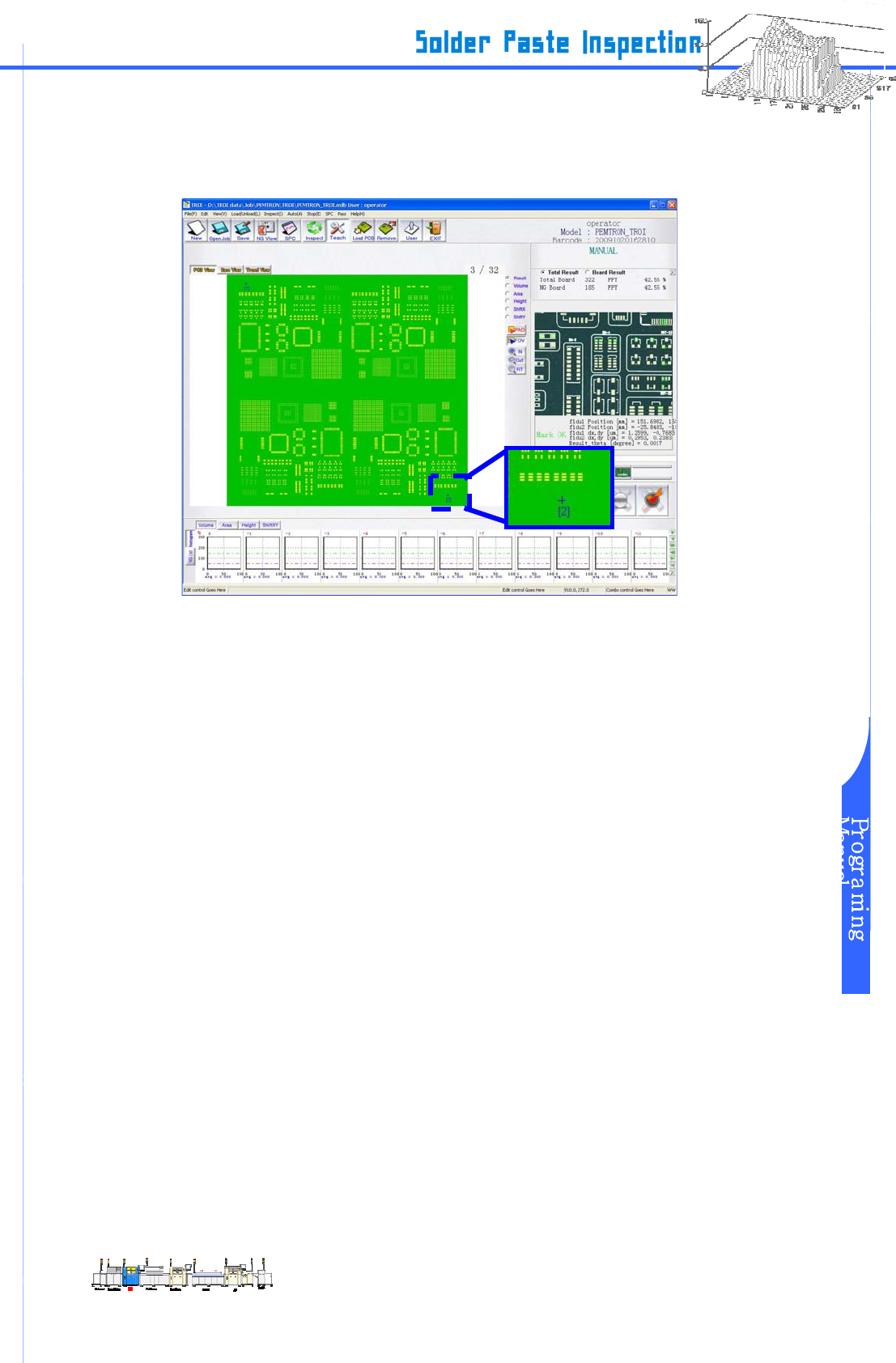

步骤 8: 以上程序结束后，设置运行标准“Fiducial Mark” 和“2D LED Calibration” 。 如果出现 “+[1]”
对话框，用虚拟框标编辑数据程序结束。
图
III-6-8 布局窗口
步骤 9: 请按 III-2-6 PCB 载入程序，进行后续步骤。
www.pemtron.com
45

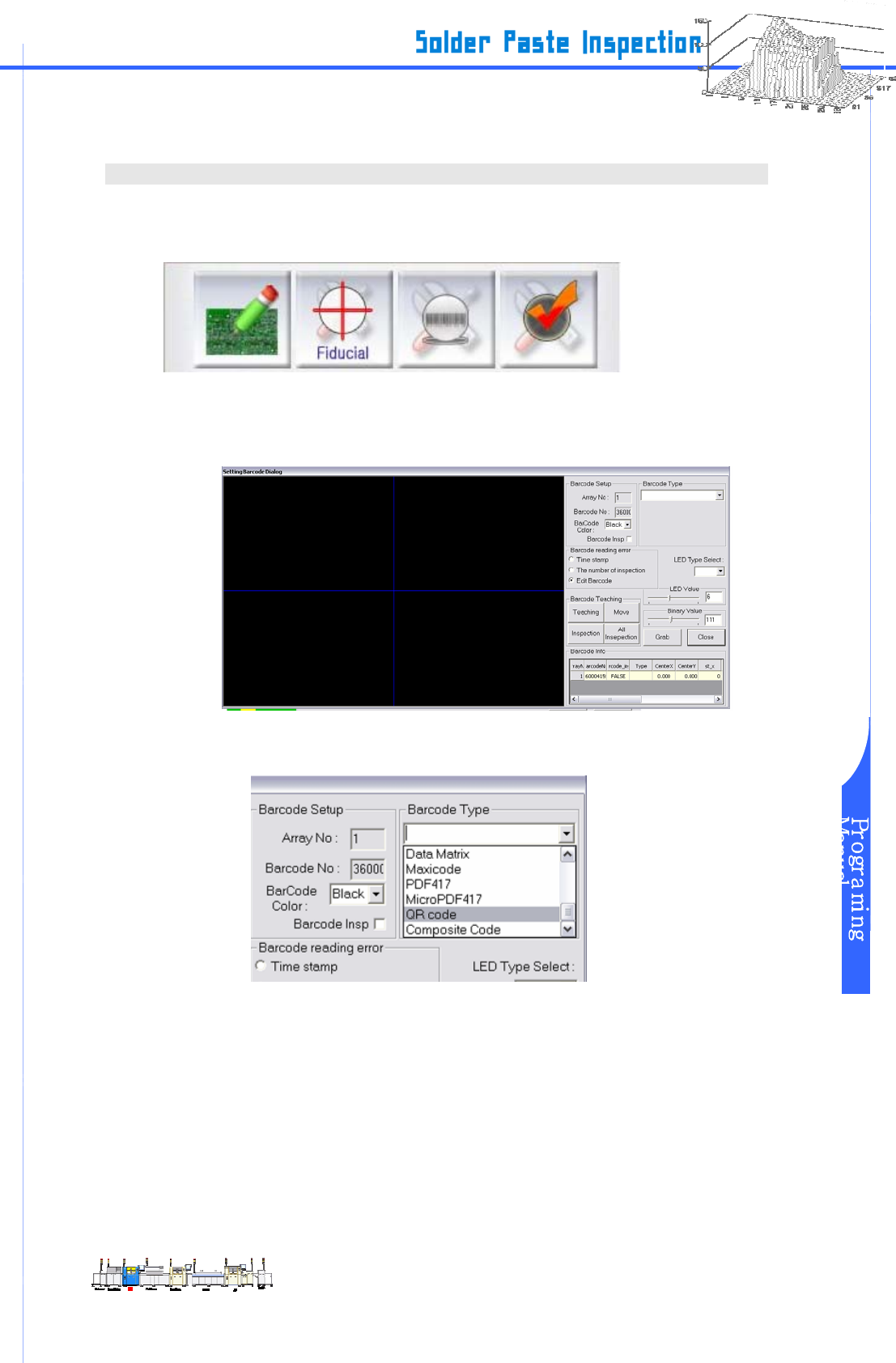

III-7 如何设置条码
III-7-1 条码设置程序
本单元介绍如何操作条码识读设置。
步骤 1: 从“Board Data” ，点击 “Set Barcode Mark”。
图
III-7-1 Board 数据设定
步骤 2: 下面是条码识读设置对话框 。
图
III-7-2 设置条码
步骤 3:从 “Barcode Type” 列表里，选择条码种类。.
图
III-7-3 条码种类设置
