程序编写手册 - 第47页
www.pemtron.com 47 步骤 6 : 如果想准确识读条码，请设定相应的尺寸。并在 “ BarCodeColor ” 选项中，点选条码颜色。 注：通过拖动鼠标读取条码哦，如图 所示，圈起条码部分应比条码的 区域多出 10m m 左右，另外，用 “ BarCodeColor” 来设置白或者黑，以便读取条形码颜色。 Figure III-7-6 Ba rcode reading size 步骤 7 : 确 定条码扫描尺寸和位置后…
www.pemtron.com
46
步骤 4: 单击“Barcode Info”的条码。点选 “Move”
键
，以便将摄像机移至初始设定位置。
图
III-7-4 选择条码
步骤 5: 将摄像机移至条码位置。
若在图形上按下鼠标右键，摄像机将移动。
图
III-7-5 摄像机识取
www.pemtron.com
47

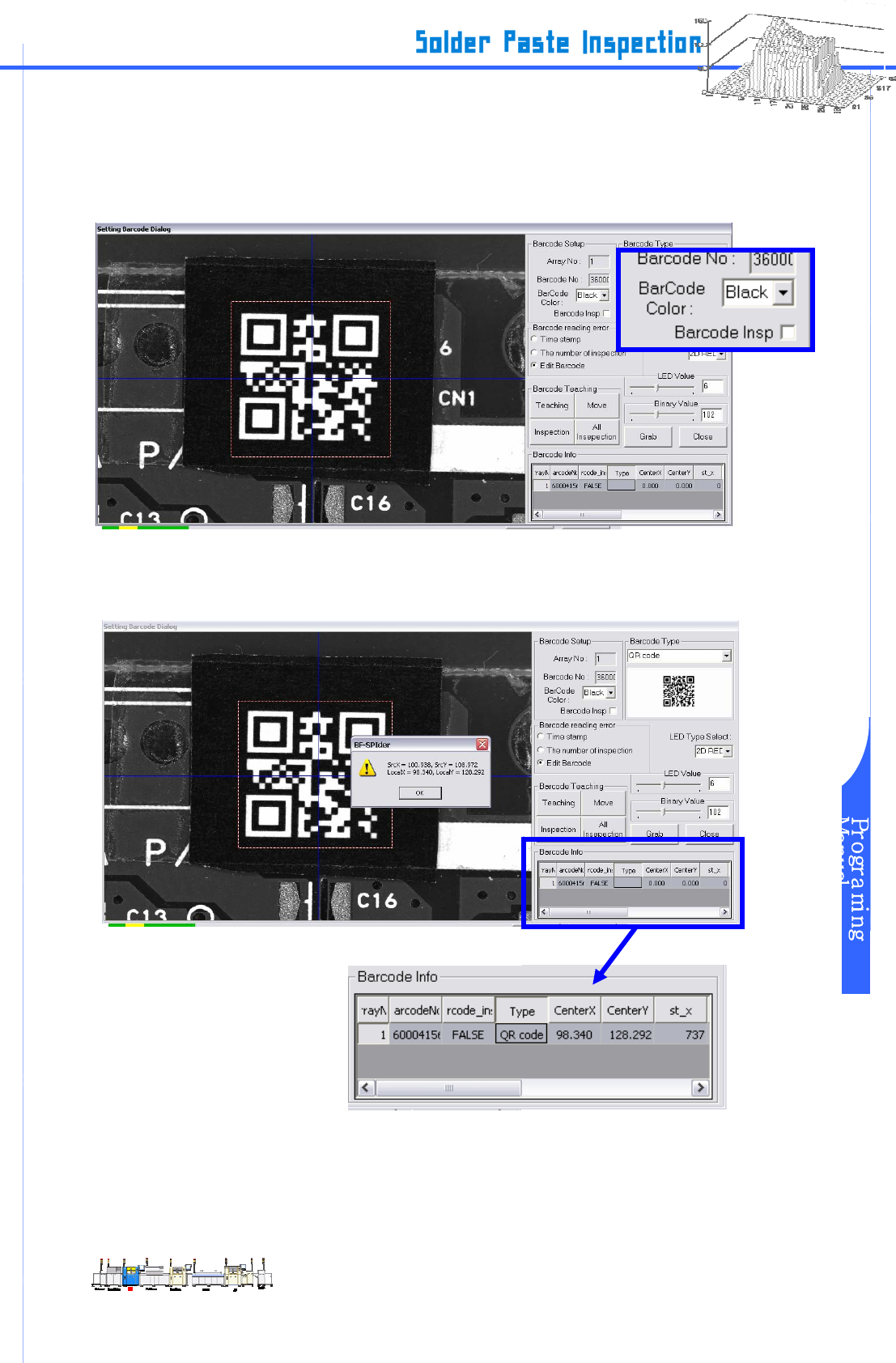

步骤 6: 如果想准确识读条码，请设定相应的尺寸。并在“ BarCodeColor”选项中，点选条码颜色。
注：通过拖动鼠标读取条码哦，如图所示，圈起条码部分应比条码的区域多出 10mm 左右，另外，用
“BarCodeColor”来设置白或者黑，以便读取条形码颜色。
Figure III-7-6 Barcode reading size
步骤 7: 确定条码扫描尺寸和位置后，单击“teaching”。弹出是否确定尺寸和位置的对话框后，请选
“OK”。 已选的尺寸和位置将存入到 “Barcode Info”。
图
III-7-7 识读尺寸– 确定位置
www.pemtron.com
48
步骤 8: 请选“Inspection”。当数据正常被识读，将显示在对话框里。
图
III-7-8 识读条码 ID

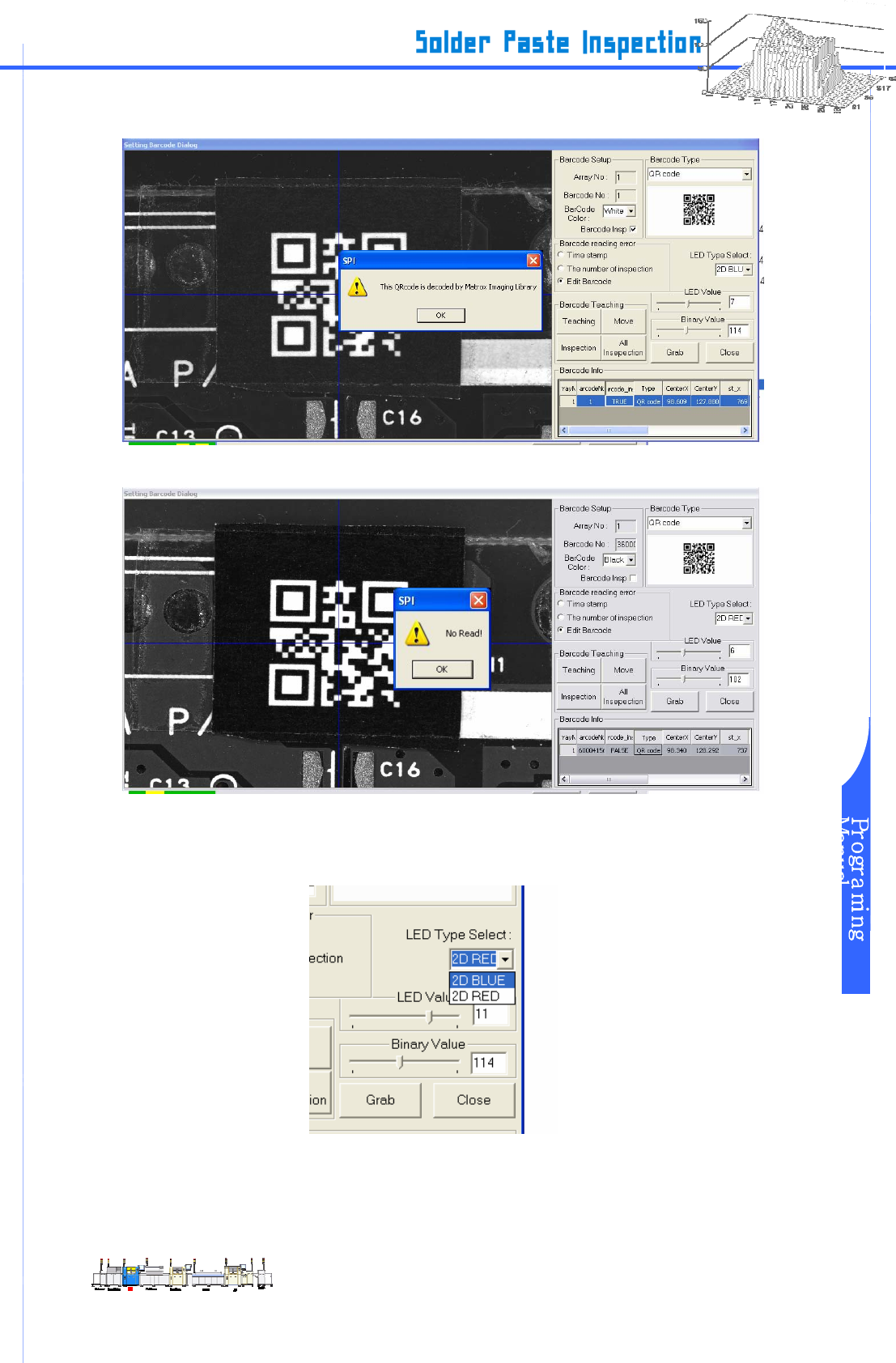

步骤 9: 当出现误差，会弹出“Inspection failed” 对话框。
图
III-7-9 出现误差时
步骤 10: 当出现误差，请在“LED Type Select”选项中点选 LED 颜色， 在“LED Value” 选项中点选
LED 亮度，在“Binary Value” 选项中点选二进制值。
图
III-7-10 出现误差时
