步骤 8: 请选“Inspection”。当数据正常被识读，将显示在对话框里。
图
III-7-8 识读条码 ID
步骤 9: 当出现误差，会弹出“Inspection failed” 对话框。
图
III-7-9 出现误差时
步骤 10: 当出现误差，请在“LED Type Select”选项中点选 LED 颜色， 在“LED Value” 选项中点选
LED 亮度，在“Binary Value” 选项中点选二进制值。
图
III-7-10 出现误差时
www.pemtron.com
49

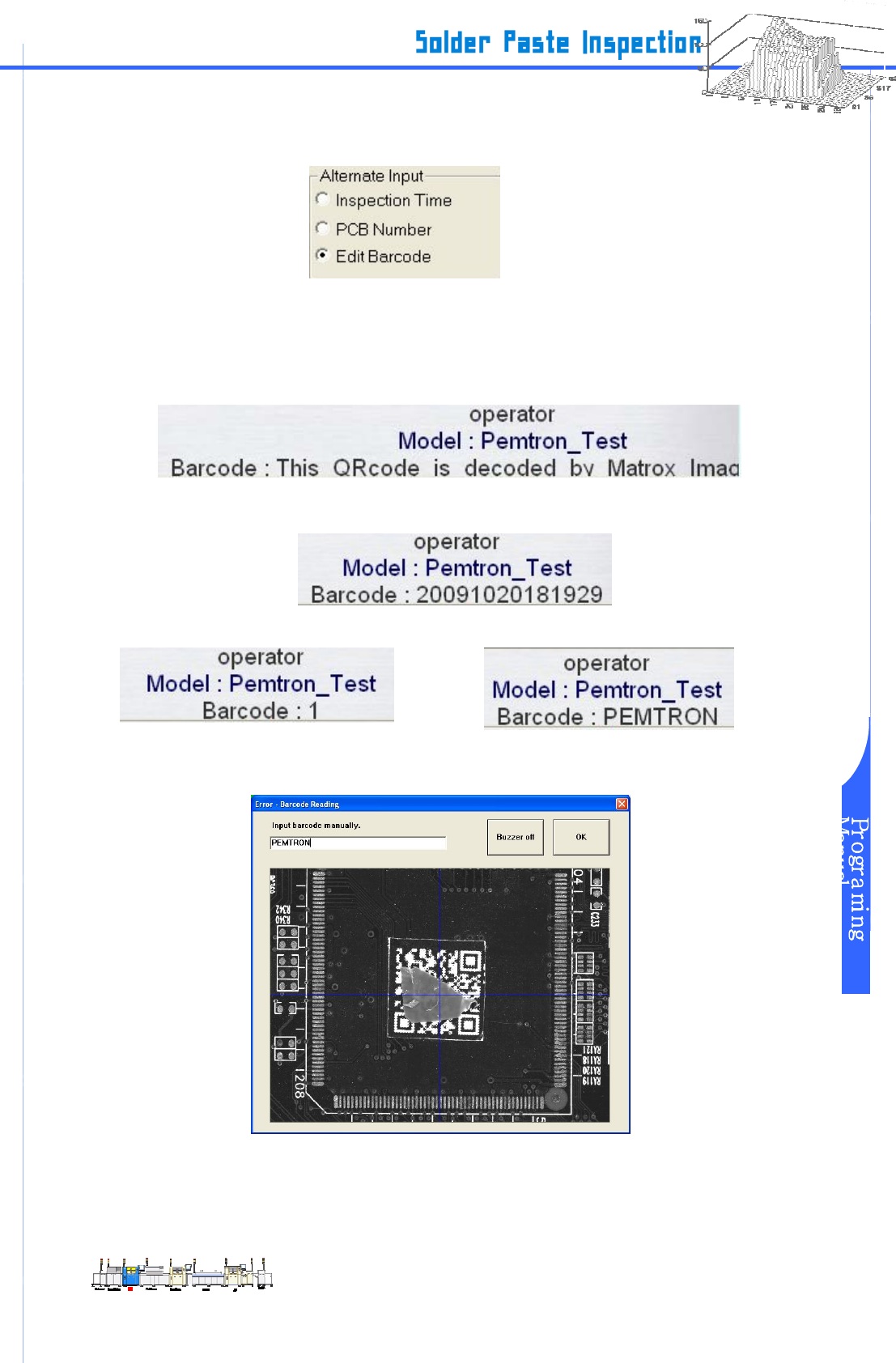

步骤 11: 用“Barcode reading error”自动检查后出现误差时，请选择配置。
结果在右下方会出现。条码设定完成。
图
III-7-11 在自动检查并出现误差时的操作设定
Time stamp ：把检测时间看作条码 ID
The number of inspection ：把检测次数看作条码 ID
Edit Barcode ：用手输入条码 ID
图
III-7-12 标准
图
III-7-13 检测时间
图
III-7-14 PCB 号码 图 III-7-15 编辑条码
步骤 12: 手动输入条码 ID 后，按 “OK”即可。
图
III-7-16 用手输入条码 ID
www.pemtron.com
50

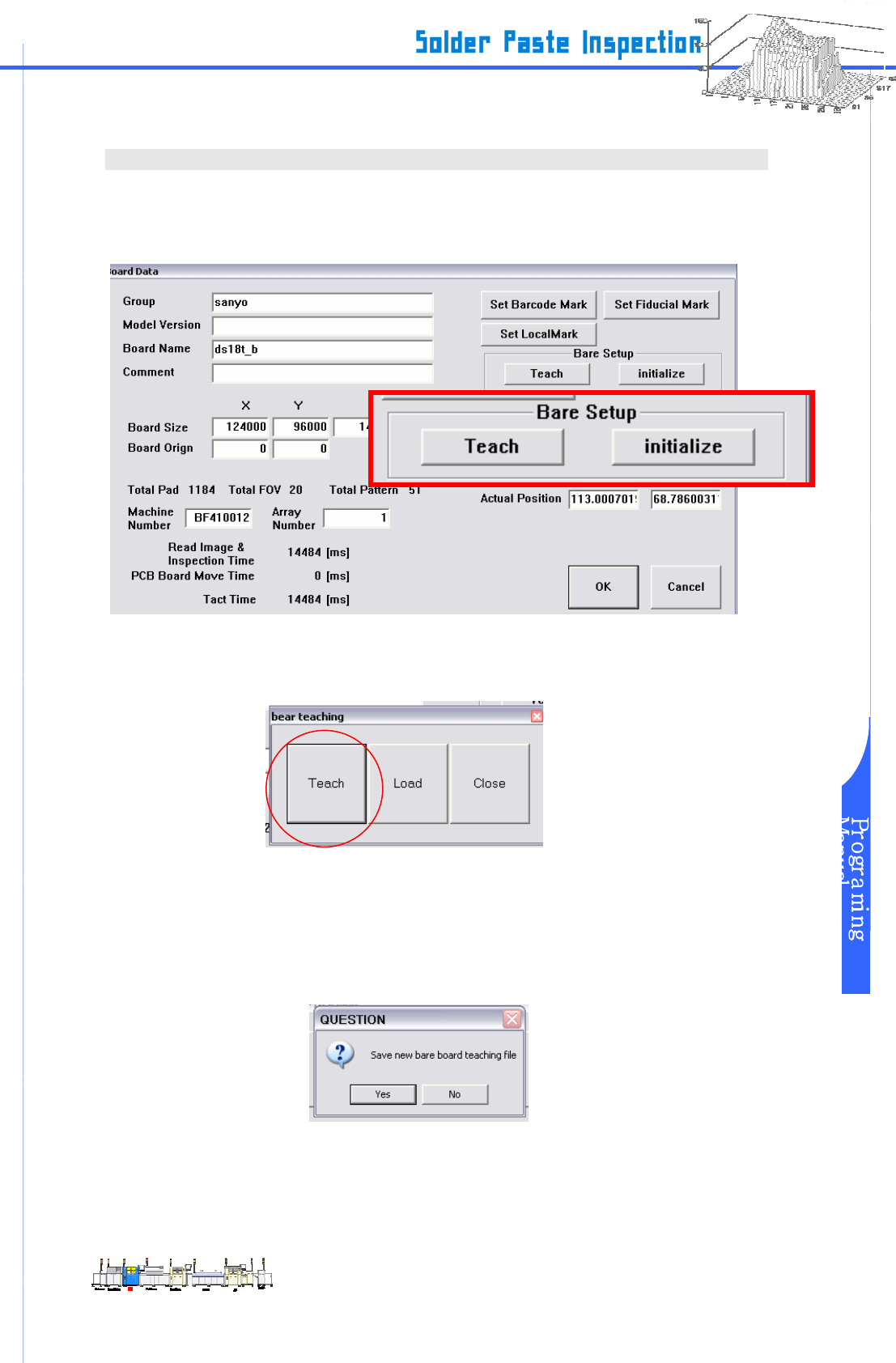

III-8 如何设定 BARE BOARD 教程(TEACHING)
III-8-1 BARE BOARD 教程设定程序
本单元介绍如何测量焊锡高度（离地面的高度），以便进行更加精密的检测。
步骤 1: 在 Board Data 框的 Bare Setup 中，点选 “Teach”
键
。
Figure III-8-1 Bare Board Teaching window
步骤 2:当 Bare Board Teaching 菜单出现，请点击 “Teach”。
图
III‐8-2 bare teaching 菜单
Teach ：运行 Bare Board Teaching.
Load ：载入已存的 Bare Board Teaching 数据
Close ：退出 Bare Board Teaching.
步骤 3: 当 Bare Board Teaching 的“execution confirmation”对话框出现，请按 “Yes”。.
图
III-8-3 Bare Board Teaching execution confirmation
