www.pemtron.com
51

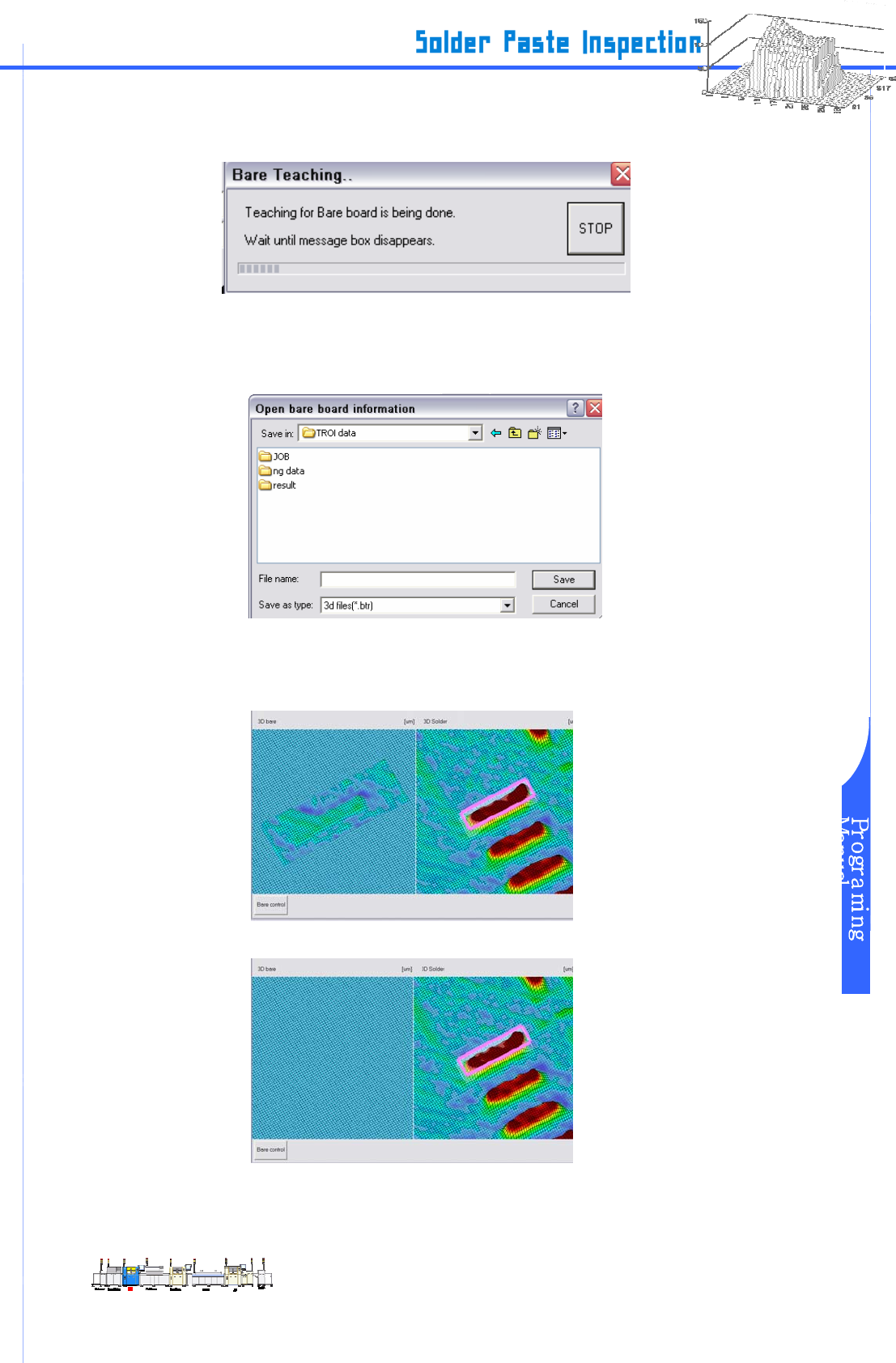

步骤 4: 当 Bare Board Teaching 执行，Progress graph 会出现。
如执行停止操作的话，单击“STOP”。
图
III‐8-4 Bare Board Teaching progress(处理) window
步骤 5: Bare Board Teaching 工作结束后，出现“教程数据存档（Teaching data saving）” 对话框，
请输入文件名（数据名），以便存档。.
图
III‐8-5 教程数据存档对话框
步骤 6: 测量到的焊盘表面值和抗表面值将被作为修正值来执行检测测量。焊盘的检测结果会显示在 3D
Bare 的“ROI Analysis” 对话框。
图
III‐8-6 执行 Bare Board Teaching 后
图
III‐8‐7 Board Teaching 未执行时
www.pemtron.com
52

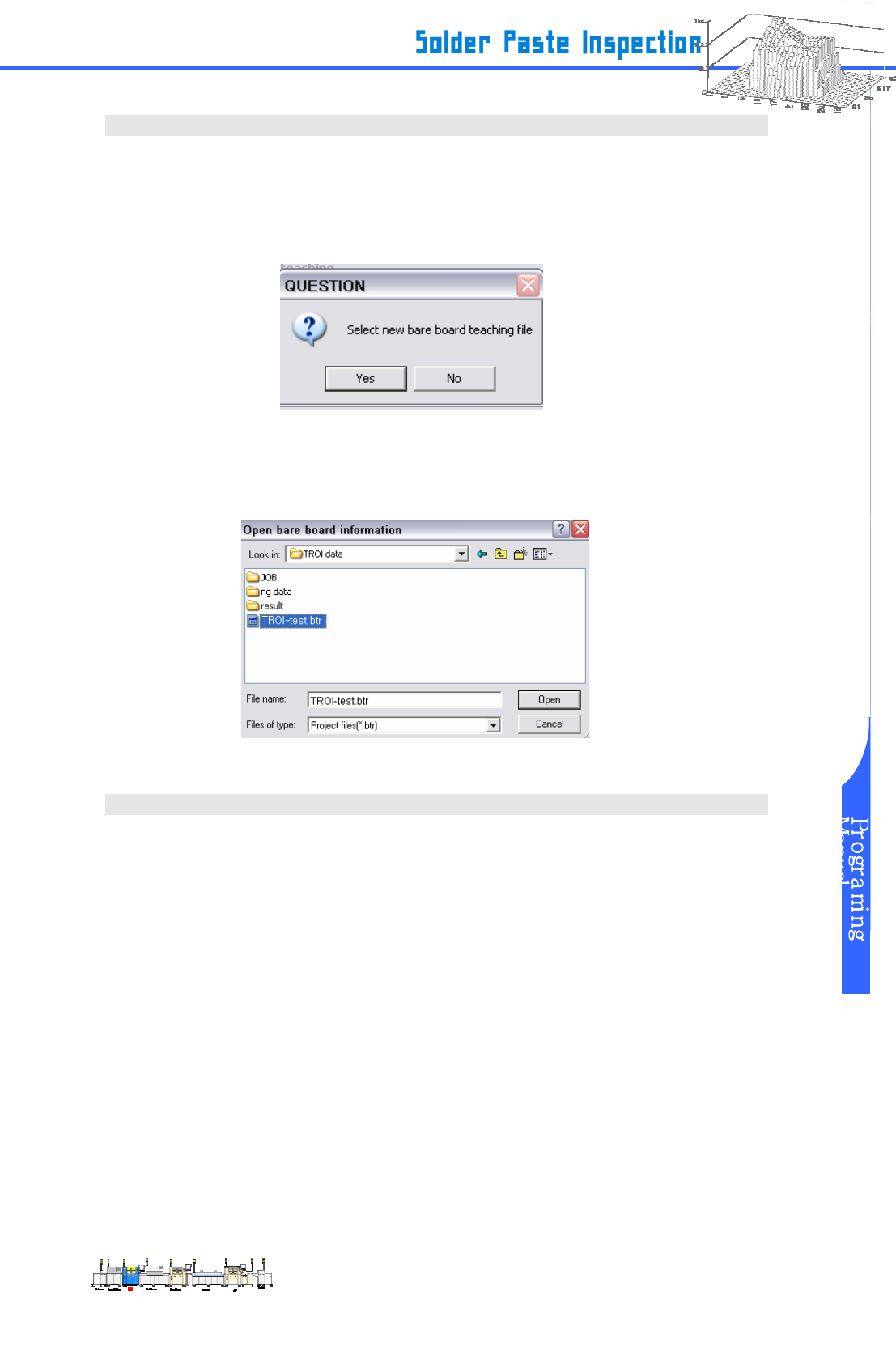

III-8-2 BARE BOARD TEACHING 数据载入程序
本单元介绍载入已存档的 Bare Board Teaching 数据以及实行 Bare Board Teaching 的方法。
步骤 1: 在 Bare Board Teaching 菜单中，单击 “Load”。当弹出“Data read confirmation”对话框时，
请按 “Yes”。
图
III‐8‐8 数据载入确认
步骤 2: 在“confirmation”对话框内点选存档文件后，请按 “Open”。
数据会载入。
图
III‐8‐9 数据载入确认
III-8-3 如何取消 BARE BOARD TEACHING
本单元介绍清除 Bare Board Teaching 的方法。
Step 1: 在 Bare Board Teaching 菜单中，单击 “initialize”，程序将被清除。
www.pemtron.com
53
Revision History
Date Page Contents Supplement
2008/02/12
First Edition
