www.pemtron.com 8 图 III-2-3 各项导入模式 步骤 2 : 在左边的 “ PCB Control ” 视窗上， 按 “ Board size & Origin ” 键，以便按实际 PCB 配置布局 窗口。 图 III-2-4 “PCB Control” 向 Y 方向旋转 向 X 方向旋转 顺时针方向旋转 90 度 逆时针方向旋转 90 度
www.pemtron.com
7
III-2 一般数据编辑方法
III-2-1 导入数据的程序
步骤 1: 按照 III-1-1 介绍的步骤导入 Gerber 数据，Gerber 数据将显示在布局窗口上。
图 III-2-1 导入 Gerber 数据时的布局
III-2-2 BOARD 数据设置程序
步骤 1: 在 “etc”窗口的左边窗口上，点选 “Y-axis symmetry”, “X-axis symmetry”, “90 degrees”,
或 “-90 degrees”，以便按实际 PCB 配置布局窗口。
图 III-2-2 “etc”屏幕显示
www.pemtron.com
8

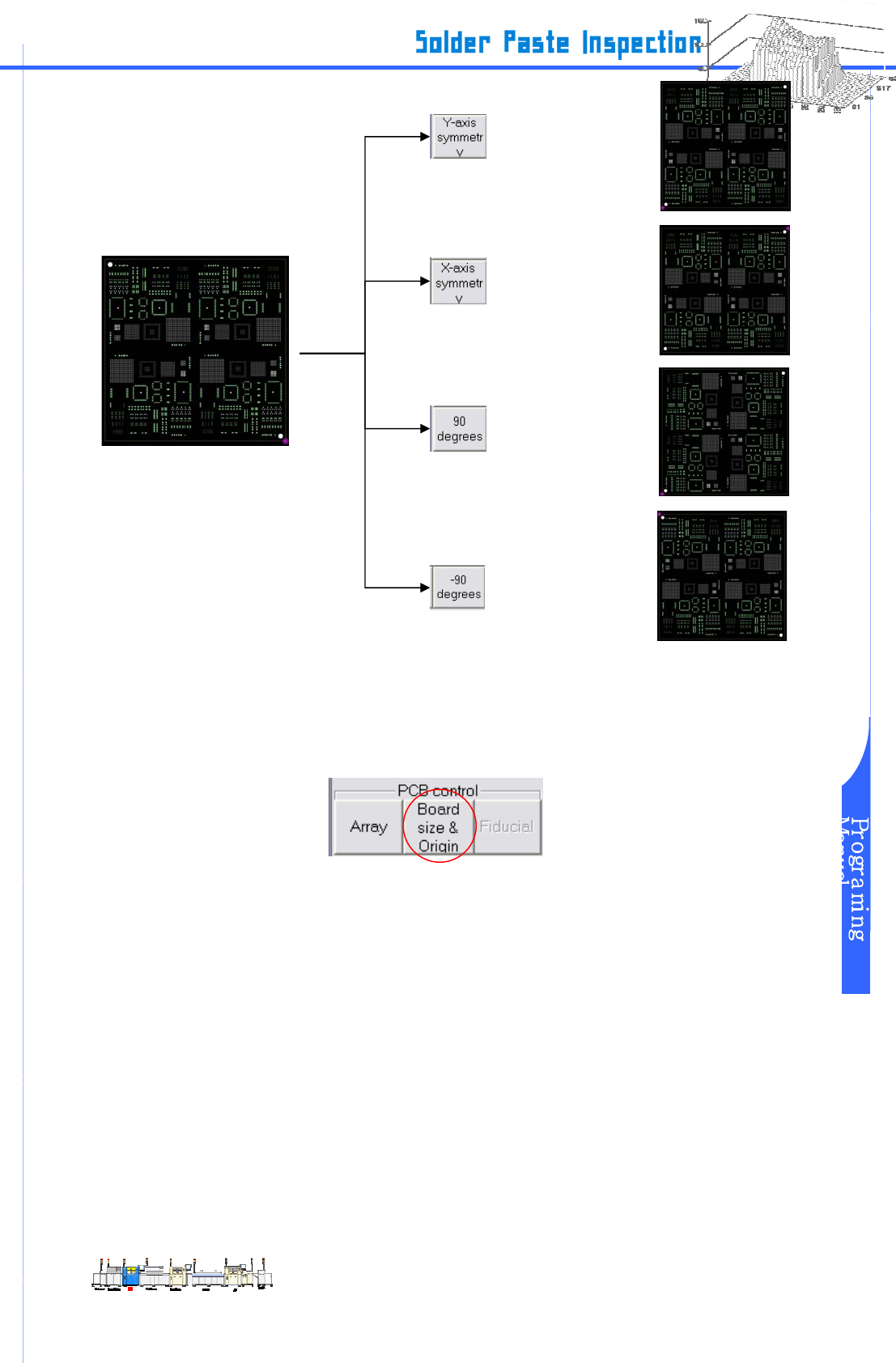

图 III-2-3 各项导入模式
步骤 2: 在左边的“PCB Control”视窗上，按“Board size & Origin”键，以便按实际 PCB 配置布局
窗口。
图 III-2-4 “PCB Control”
向 Y方向旋转
向 X方向旋转
顺时针方向旋转 90 度
逆时针方向旋转 90 度
www.pemtron.com
9
步骤 3：先将鼠标移动到选定区域后，再拖动鼠标到目的地即可。
图 III-2-5 PCB 圆周设置视窗
步骤 4： 通过上述工作计算出来的模拟 Board 尺寸将在“Board size & Origin” 视窗上以“Width（宽
度）”和 “Length（长度）” 形式出现。
图 III-2-6 “Board size & Origin”
步骤 5：如果对这样算出来的宽度和长度并不满意，可以直接输入实际 PCB 尺寸（单位：mm)。
步骤 6： 从4个“Origin” 中选取一个后，按 “OK”。
步骤 7：下面视窗中 “Board size”项的颜色将从粉红色变为绿色。
图 III-2-7 “State of work（工作状况）”
Drag by
the mouse
