4 Bedienung
4.1 Aufstellen des SSI
20 User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021

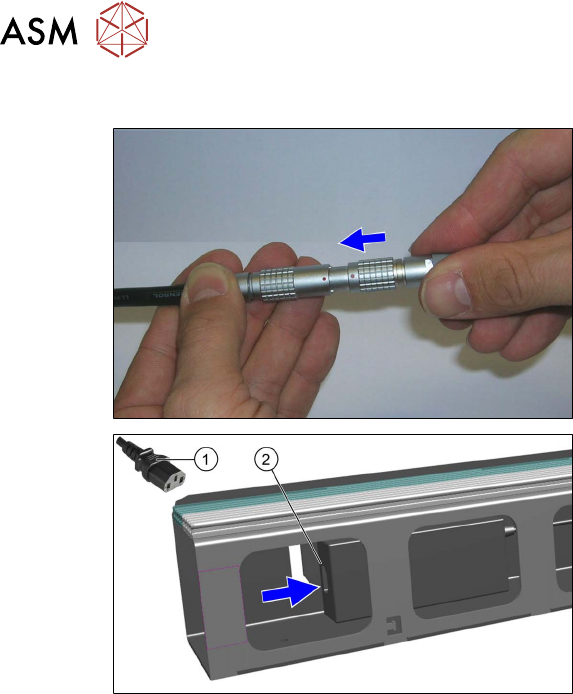

SSI elektrisch anschließen
► Verbinden Sie das Stromversorgungs-
kabel des SSI mit dem Netzteilkabel.
Achten Sie darauf, dass an beiden Ste-
ckern der rote Punkt oben ist.
► Verwenden Sie das für Ihren Netzan-
schluss passende Netzkabel.
► Stecken Sie die Kaltgeräte-Kupplung
des Netzkabels (1)
in die Anschluss-
buchse (2)
am Netzteil.
► Stecken Sie den Netzstecker des Netz-
kabels in eine geerdete Schutzkontakt-
steckdose.
4 Bedienung
4.2 Anstecken eines Zuführmoduls
User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021 21
4.2 Anstecken eines Zuführmoduls
WARNUNG
Gefährdung durch Klemmen/Zwicken beim Einfahren des Zuführmoduls
Beim Einfahren des Zuführmoduls nicht zwischen Zuführmodul und EDIF fassen. Es
besteht Gefährdung durch Klemmen bzw. Zwicken.
WARNUNG
Gefährdung durch Klemmen an der Verriegelungsklinke
Beim Einfahren des Zuführmoduls nicht in den Schwenkbereich der Verriegelungsklinke
fassen. Die Verriegelungsklinke bewegt sich während des Einrastvorgangs selbständig
nach oben und wieder nach unten. Es besteht Gefährdung durch Klemmen an der Verrie-
gelungsklinke.
Vor dem Anstecken des Zuführmoduls an das SSI ist es nicht notwendig, das Netzteil vom Netz zu
trennen.
4 Bedienung
4.3 Entnehmen eines Zuführmoduls
22 User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021

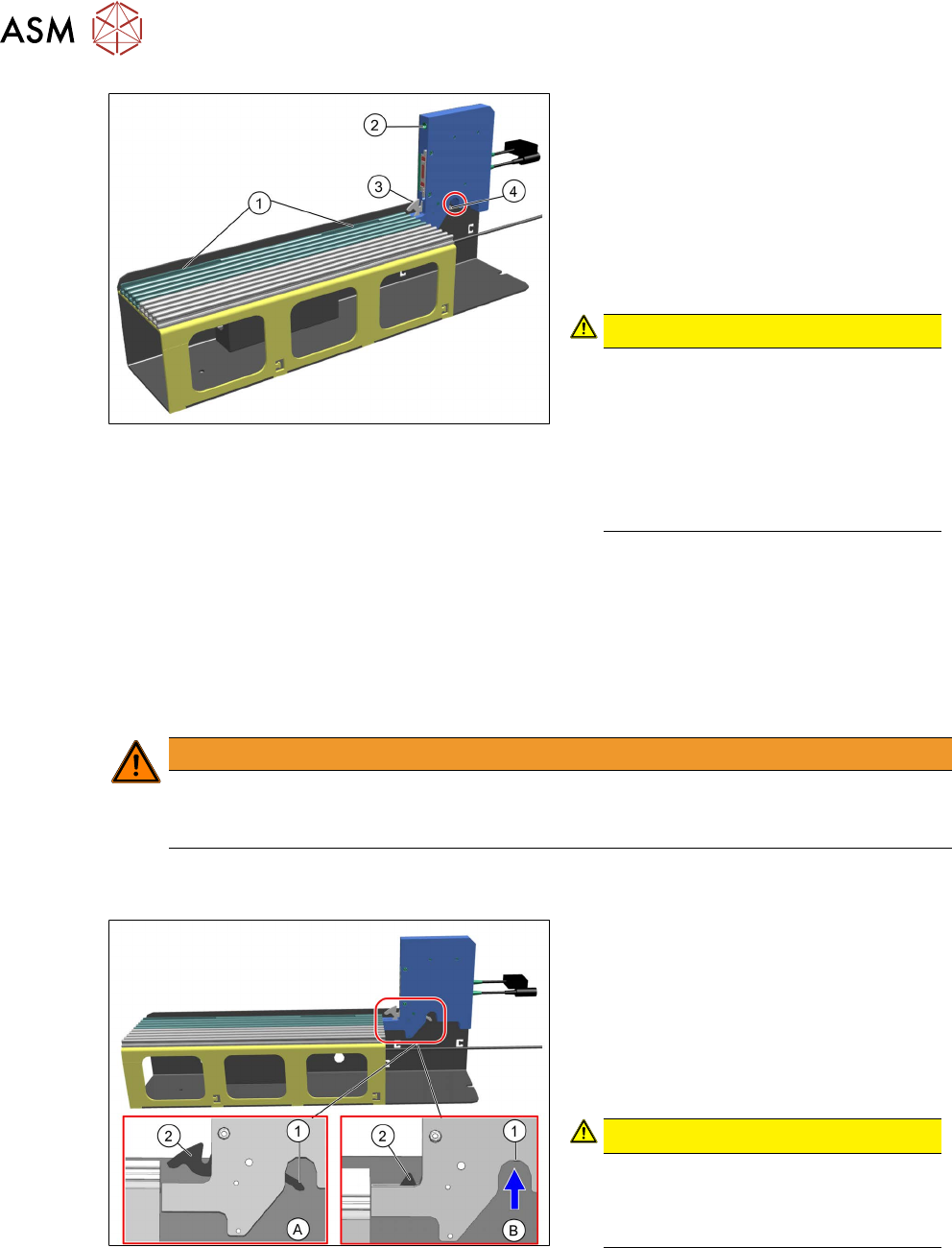

► Führen Sie das zu überprüfende
Zuführmodul an der Omegaschiene ein
und achten Sie darauf, dass das
Zuführmodul in die Aussparungen im
Omegaprofil (1
) eingreift.
► Schieben Sie das Zuführmodul bis zum
Anschlag und achten Sie darauf, dass
der Führungsstift am Zuführmodul in
die Bohrung am SSI (2)
eingreift.
VORSICHT!
Auf keinen Fall in den Schwenkbe-
reich der Verriegelungsklinke (4)
fassen. Mit dem selbständigen Ein-
schnappen des Arretierungshebels
(3) bewegt sich die Verriegelungs-
klinke nach oben und wieder nach
unten! Es besteht Gefahr des Klem-
mens.
.
► Der Arretierungshebel (3) wird dabei
heruntergedrückt und schnappt dann
selbstständig wieder zurück. Dadurch
wird das Zuführmodul sicher in seiner
Position gehalten.
4.3 Entnehmen eines Zuführmoduls
WARNUNG
Gefährdung durch Klemmen an der Verriegelungsklinke
Zum Entriegeln immer nur von unten gegen die Verriegelungsklinke drücken. Es besteht
Gefährdung durch Klemmen an der Verriegelungsklinke.
Vor dem Abstecken des Zuführmoduls von dem SSI ist es nicht notwendig, das Netzteil vom Netz
zu trennen.
► Halten Sie das Zuführmodul im SSI mit
einer Hand fest.
Der Arretierungshebel (2)
ist noch ein-
gerastet und die Verriegelungsklinke
(1)
zeigt nach unten (A).
► Drücken Sie mit der anderen Hand die
Verriegelungsklinke (1)
nach oben und
halten Sie sie in dieser Position (B)
.
VORSICHT!
Die Verriegelungsklinke (1) beim
Hochdrücken nur unten berühren.
Es besteht sonst Gefahr des Klem-
mens.
.
► Ziehen Sie das Zuführmodul auf der
Omegaschiene nach hinten heraus.
► Lassen Sie die Verriegelungsklinke (1)
los sobald der Arretierungshebel (2) frei
liegt.
