4 Bedienung 4.4 Tischadapter User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021 23 4.4 Tischadapter Möchte man das SSI zum Vorrüsten verwenden, so kann das SSI auf einem Tischadapter montiert werden.…
4 Bedienung
4.3 Entnehmen eines Zuführmoduls
22 User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021
► Führen Sie das zu überprüfende
Zuführmodul an der Omegaschiene ein
und achten Sie darauf, dass das
Zuführmodul in die Aussparungen im
Omegaprofil (1
) eingreift.
► Schieben Sie das Zuführmodul bis zum
Anschlag und achten Sie darauf, dass
der Führungsstift am Zuführmodul in
die Bohrung am SSI (2)
eingreift.
VORSICHT!
Auf keinen Fall in den Schwenkbe-
reich der Verriegelungsklinke (4)
fassen. Mit dem selbständigen Ein-
schnappen des Arretierungshebels
(3) bewegt sich die Verriegelungs-
klinke nach oben und wieder nach
unten! Es besteht Gefahr des Klem-
mens.
.
► Der Arretierungshebel (3) wird dabei
heruntergedrückt und schnappt dann
selbstständig wieder zurück. Dadurch
wird das Zuführmodul sicher in seiner
Position gehalten.
4.3 Entnehmen eines Zuführmoduls
WARNUNG
Gefährdung durch Klemmen an der Verriegelungsklinke
Zum Entriegeln immer nur von unten gegen die Verriegelungsklinke drücken. Es besteht
Gefährdung durch Klemmen an der Verriegelungsklinke.
Vor dem Abstecken des Zuführmoduls von dem SSI ist es nicht notwendig, das Netzteil vom Netz
zu trennen.
► Halten Sie das Zuführmodul im SSI mit
einer Hand fest.
Der Arretierungshebel (2)
ist noch ein-
gerastet und die Verriegelungsklinke
(1)
zeigt nach unten (A).
► Drücken Sie mit der anderen Hand die
Verriegelungsklinke (1)
nach oben und
halten Sie sie in dieser Position (B)
.
VORSICHT!
Die Verriegelungsklinke (1) beim
Hochdrücken nur unten berühren.
Es besteht sonst Gefahr des Klem-
mens.
.
► Ziehen Sie das Zuführmodul auf der
Omegaschiene nach hinten heraus.
► Lassen Sie die Verriegelungsklinke (1)
los sobald der Arretierungshebel (2) frei
liegt.
4 Bedienung
4.4 Tischadapter
User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021 23

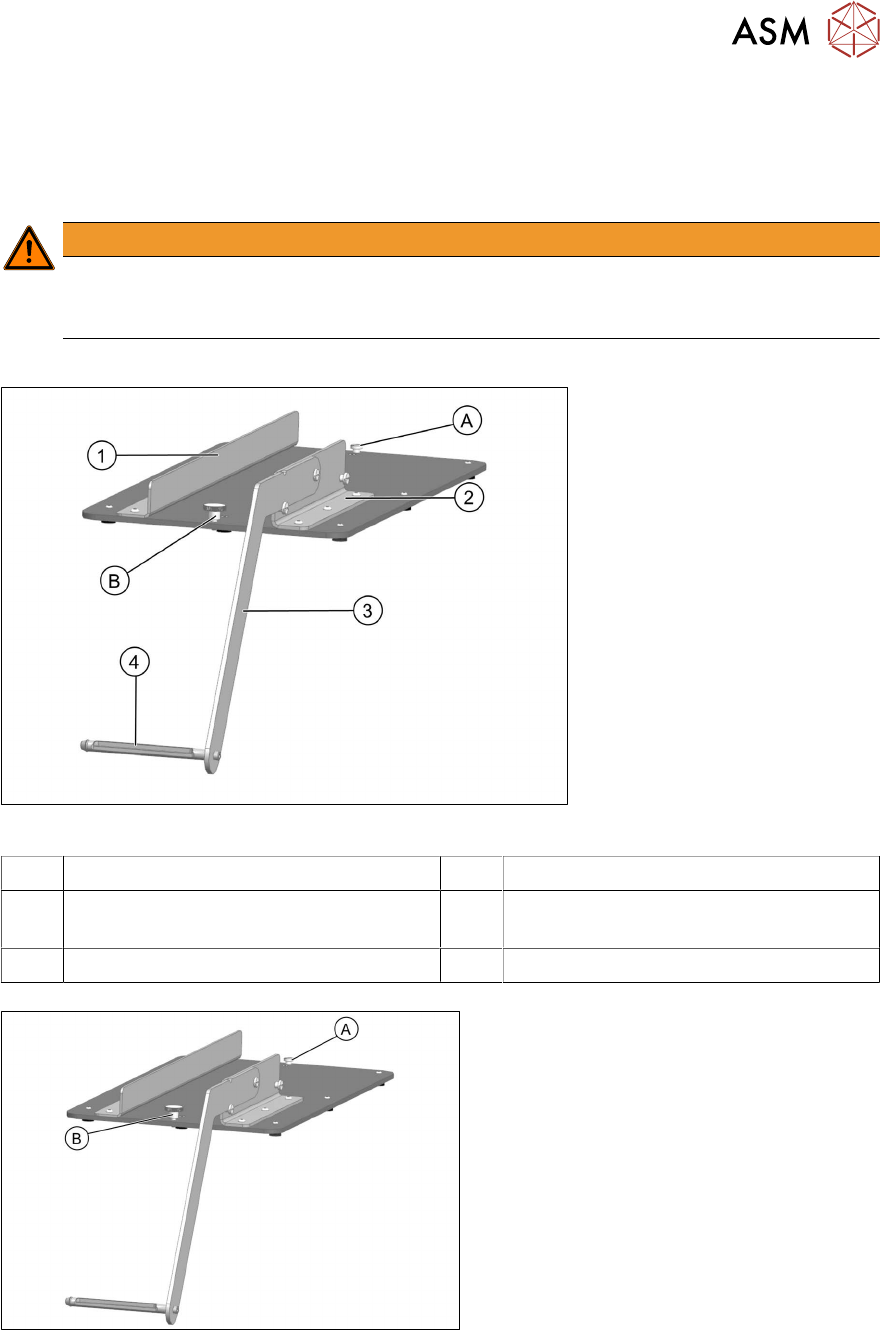

4.4 Tischadapter
Möchte man das SSI zum Vorrüsten verwenden, so kann das SSI auf einem Tischadapter montiert
werden. Dadurch wird die Standfestigkeit der Vorrichtung weiter erhöht und die Bauelementrolle
hat einen festen Platz.
WARNUNG
Verletzung durch herunterfallende Teile
Die Baugruppe muss korrekt auf dem Tisch angebracht werden um einem Herunterfallen
und einer daraus folgenden Verletzung vorzubeugen.
Vertriebsnummer: 00120672-xx
Abb.2: SSI Tischadapter
1 Führungsprofil links 2 Führungsprofil rechts
3 Spulenarm 4 Achse zur Aufnahme der Bauelemente-
spule
A Rändelschraube hinten B Rändelschraube vorne
Befestigen Sie das SSI auf dem Tischadap-
ter:
► Lösen Sie die hintere Rändelschraube
(A)
bis sie nur nur noch leicht in der
Grundplatte steckt.
► Lösen Sie die vordere Rändelschraube
(B)
vollständig.
4 Bedienung
4.5 Preparation Table
24 User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021

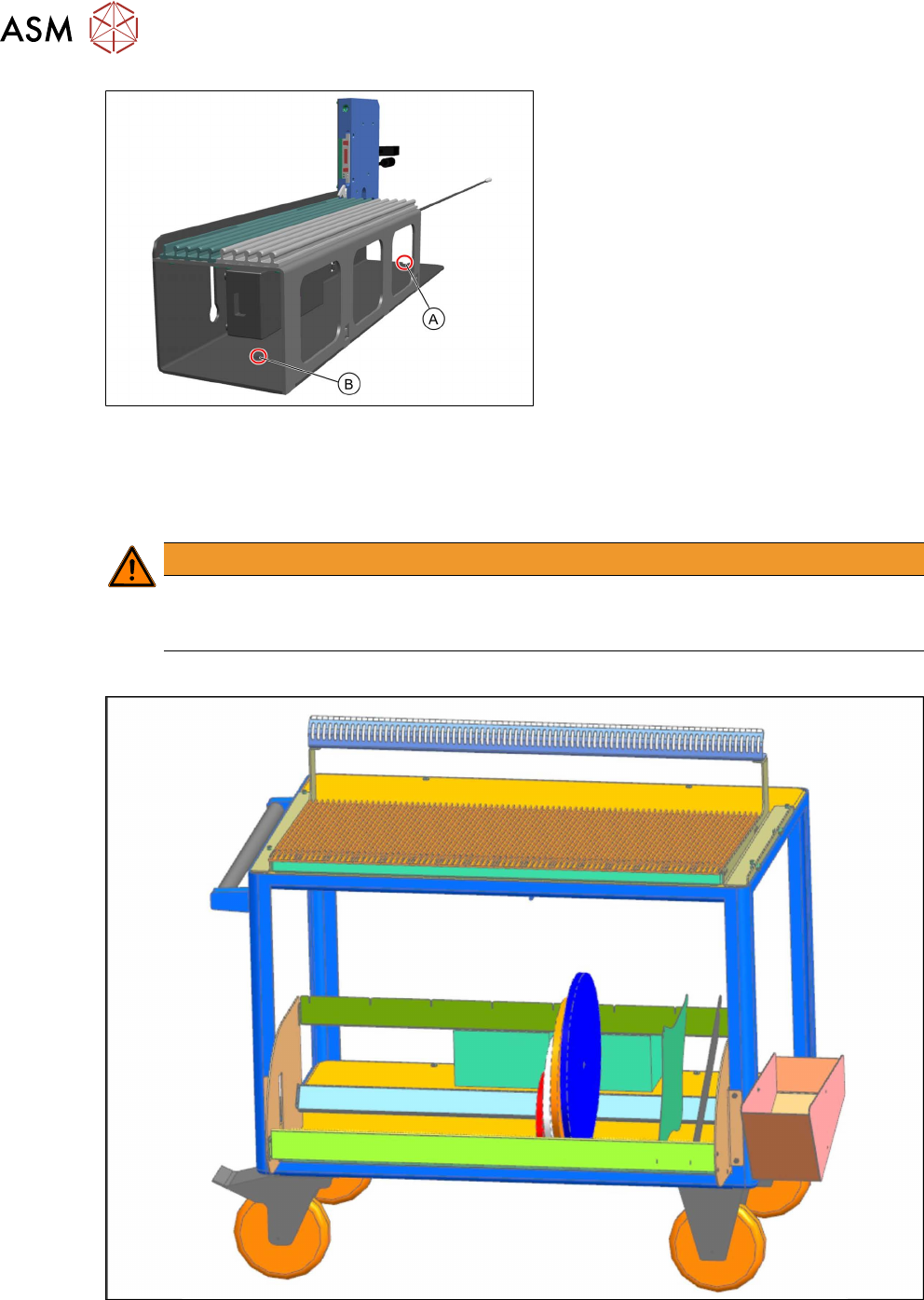

► Stellen Sie das SSI zwischen die Füh-
rungsprofile und schieben Sie es in
Richtung hintere Rändelschraube bis
die halbe Bohrung (A)
am Rahmenpro-
fil des SSI an der Rändelschraube
anliegt.
► Drehen Sie die Rändelschraube fest.
► Stecken Sie die andere Rändelschrau-
be durch die vordere Bohrung (B)
des
Rahmenprofils in die Bohrung des
Tischadapters.
► Drehen Sie die Rändelschraube fest.
4.5 Preparation Table
An einem Preparation Table können mehrere Zuführmodule gleichzeitig vorgerüstet werden. Zu-
sätzlich kann seitlich am Preparation Table ein SSI montiert werden.
WARNUNG
Verletzung durch herunterfallende Teile
Die Baugruppe muss korrekt am Preparation Table angebracht werden um einem Herun-
terfallen und einer daraus folgenden Verletzung vorzubeugen.
Vertriebsnummer: 00120670-xx
Abb.3: Preparation Table
