4 Bedienung
4.6 Tasks für Setup Center
User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021 25
Montage am Preparation Table:
► Zur Montage am Preparation Table
sind die Einhängeschlitze (2)
auf der
linken Seite des Stahlrahmens des SSI
vorgesehen.
► Auf der rechten Seite des Preparation
Table befinden sich die Schlitzschrau-
ben (A)
und (B) zum Einhängen des
SSI.
► Führen Sie die Einhängeschlitze am
Stahlrahmen über die Schlitzschrauben
(A)
und (B) und drücken Sie den Stahl-
rahmen nach unten.
4.6 Tasks für Setup Center
SSI in Setup Center konfigurieren
Über das Hauptmenü Extras -> Einstellungen und Auswahl der Kategorie Single Slot Interfaces
können sie Single Slot Interfaces konfigurieren:
●
SSI hinzufügen
●
Ausgewähltes SSI entfernen
●
Ausgewähltes SSI bearbeiten
●
Liste der vorhandenen SSIs
●
Informationen eines angeschlossenen SSI aktualisieren
Details siehe Benutzerhandbuch „ASM Setup Center 9.8“, Abschnitt „Single Slot Interfaces” im
Kapitel „Setup Center konfigurieren“.
4 Bedienung
4.6 Tasks für Setup Center
26 User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021
Barcode scannen
Das SSI ermöglicht ein sicheres Feeder Kitting. Das SSI bietet im Hinblick auf Gurt und Foliensta-
tus dieselben Sicherheitsmechanismen wie eine Docking Station.

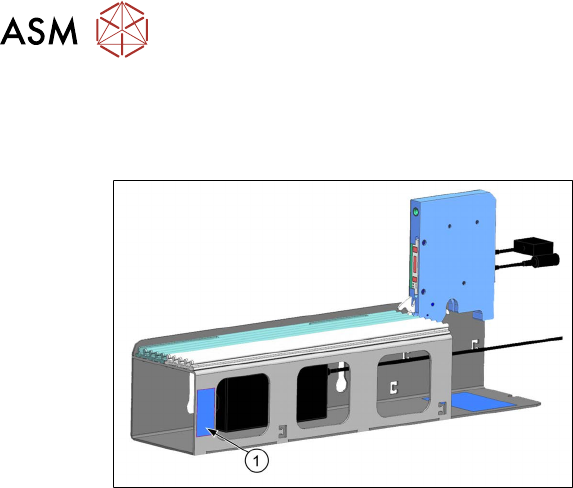

Der Barcode (1) des SSI befindet sich seit-
lich auf dem Rahmen des SSI.
Details siehe Benutzerhandbuch „ASM Setup Center 9.8“, Abschnitt „Offline Feeder Kitting mit Sin-
gle Slot Interface”.
5 CAN-ID Modus und Voreinstellungen
5.1 CAN-ID Modus
User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021 27
5 CAN-ID Modus und Voreinstellungen
5.1 CAN-ID Modus
Das SSI kann man wie eine Docking-Station sehen, mit nur 1 Spur. Über ein CAN-Bus-Kabel kön-
nen bis zu 4 SSIs über einen CAN-Bus mit der CIN-Box verbunden werden. Damit die einzelnen
SSIs eindeutig identifizierbar sind, muss für jedes SSI innerhalb des CAN-Bus eine andere CAN-ID
eingestellt sein.
5.2 CAN-ID einstellen
Die CAN-ID des SSI wird per DIP-Schalter auf dem Board eingestellt. Voreingestellt ist die CAN-ID
Hex 400.
WARNUNG
Vor Öffnen des SSI den Netzstecker von der Stromversorgung trennen.
Trennen Sie das SSI bei Einstellarbeiten am Board von der Stromversorgung um die emp-
findliche Elektronik zu schützen.
HINWEIS
Geänderte Einstellungen am Board werden nur beim Booten des SSI eingelesen.
Einstellungen, die Sie am Board vornehmen, werden erst beim Booten des SSI eingelesen.
Das Booten erfolgt, sobald Sie das SSI wieder mit der Stromversorgung verbinden.
Zum Einstellen der CAN-ID gehen Sie wie
folgt vor:
► Entfernen Sie die fünf M3x6 Innen-
sechskantschrauben (siehe rote Um-
randung):
► Entfernen Sie die Abdeckung.
VORSICHT!
EGB Empfindliche Elektronik.
Beachten Sie die EGB-Vorschriften.
Benutzen Sie einen EGB-sicheren
Arbeitsplatz und EGB-sichere Werk-
zeuge.
.
