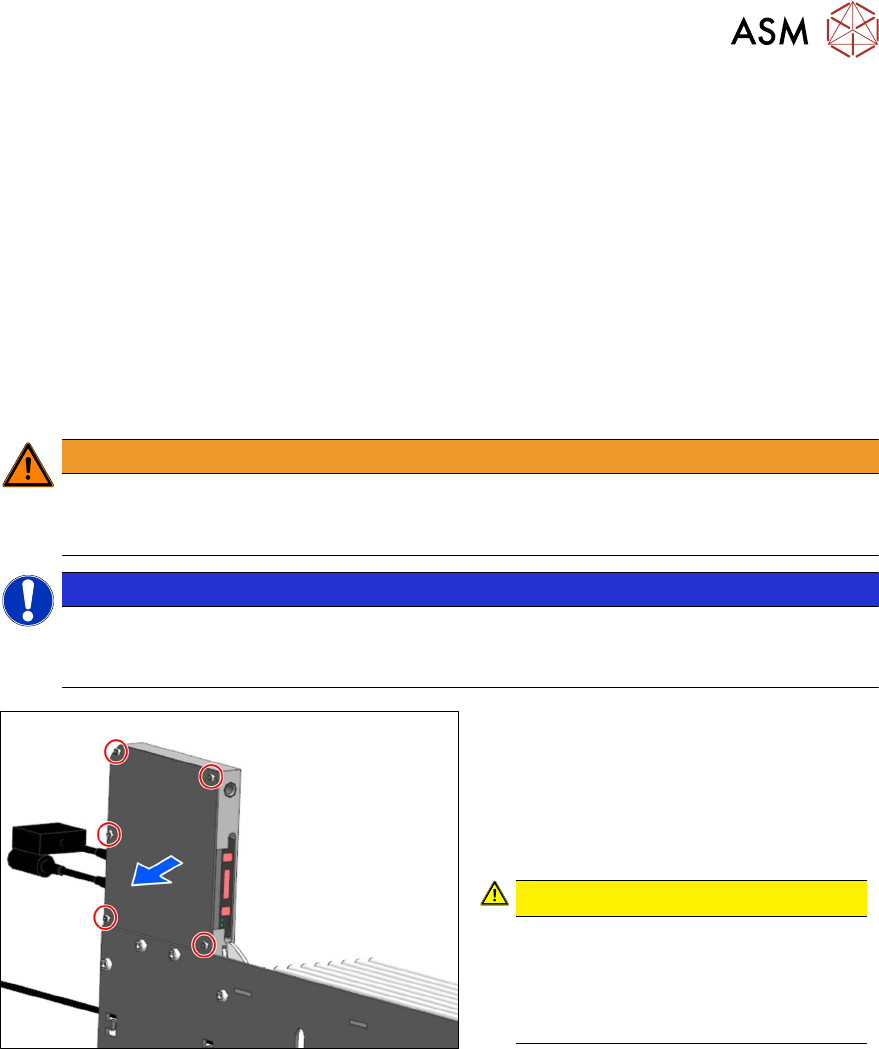

5 CAN-ID Modus und Voreinstellungen
5.1 CAN-ID Modus
User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021 27
5 CAN-ID Modus und Voreinstellungen
5.1 CAN-ID Modus
Das SSI kann man wie eine Docking-Station sehen, mit nur 1 Spur. Über ein CAN-Bus-Kabel kön-
nen bis zu 4 SSIs über einen CAN-Bus mit der CIN-Box verbunden werden. Damit die einzelnen
SSIs eindeutig identifizierbar sind, muss für jedes SSI innerhalb des CAN-Bus eine andere CAN-ID
eingestellt sein.
5.2 CAN-ID einstellen
Die CAN-ID des SSI wird per DIP-Schalter auf dem Board eingestellt. Voreingestellt ist die CAN-ID
Hex 400.
WARNUNG
Vor Öffnen des SSI den Netzstecker von der Stromversorgung trennen.
Trennen Sie das SSI bei Einstellarbeiten am Board von der Stromversorgung um die emp-
findliche Elektronik zu schützen.
HINWEIS
Geänderte Einstellungen am Board werden nur beim Booten des SSI eingelesen.
Einstellungen, die Sie am Board vornehmen, werden erst beim Booten des SSI eingelesen.
Das Booten erfolgt, sobald Sie das SSI wieder mit der Stromversorgung verbinden.
Zum Einstellen der CAN-ID gehen Sie wie
folgt vor:
► Entfernen Sie die fünf M3x6 Innen-
sechskantschrauben (siehe rote Um-
randung):
► Entfernen Sie die Abdeckung.
 VORSICHT!
EGB Empfindliche Elektronik.
Beachten Sie die EGB-Vorschriften.
Benutzen Sie einen EGB-sicheren
Arbeitsplatz und EGB-sichere Werk-
zeuge.
.
5 CAN-ID Modus und Voreinstellungen
5.2 CAN-ID einstellen
28 User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021

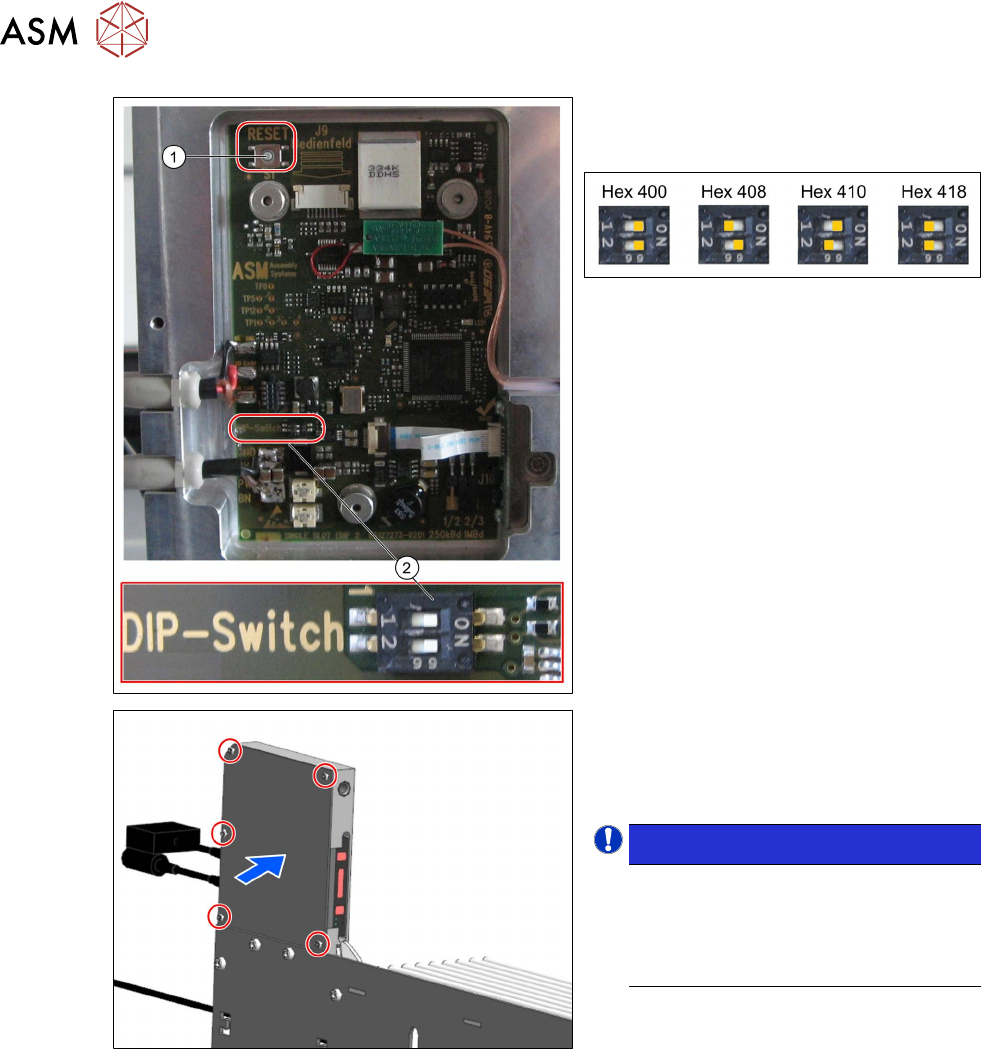

► Stellen Sie am DIP-Schalter (2) die
gewünschte CAN-ID ein.
Folgende CAN-IDs sind möglich:
Bei Auslieferung ist Hex 400 voreingestellt.
► Falls das SSI nicht gleich erkannt wird:
Drücken Sie den Reset-Button (1)
auf
der Platine links oben.
► Schließen Sie die Abdeckung.
► Schrauben Sie die zuvor entfernten
fünf Innensechskantschrauben wieder
fest.
 HINWEIS!
Die geänderten Einstellungen wer-
den erst beim erneuten Booten des
SSI eingelesen, d.h. wenn das SSI
erneut an die Stromversorgung
angeschlossen wird.
.
5 CAN-ID Modus und Voreinstellungen
5.3 Baud-Rate einstellen
User Manual / Bedienungsanleitung SIPLACE Single Slot Interface 05/2021 29

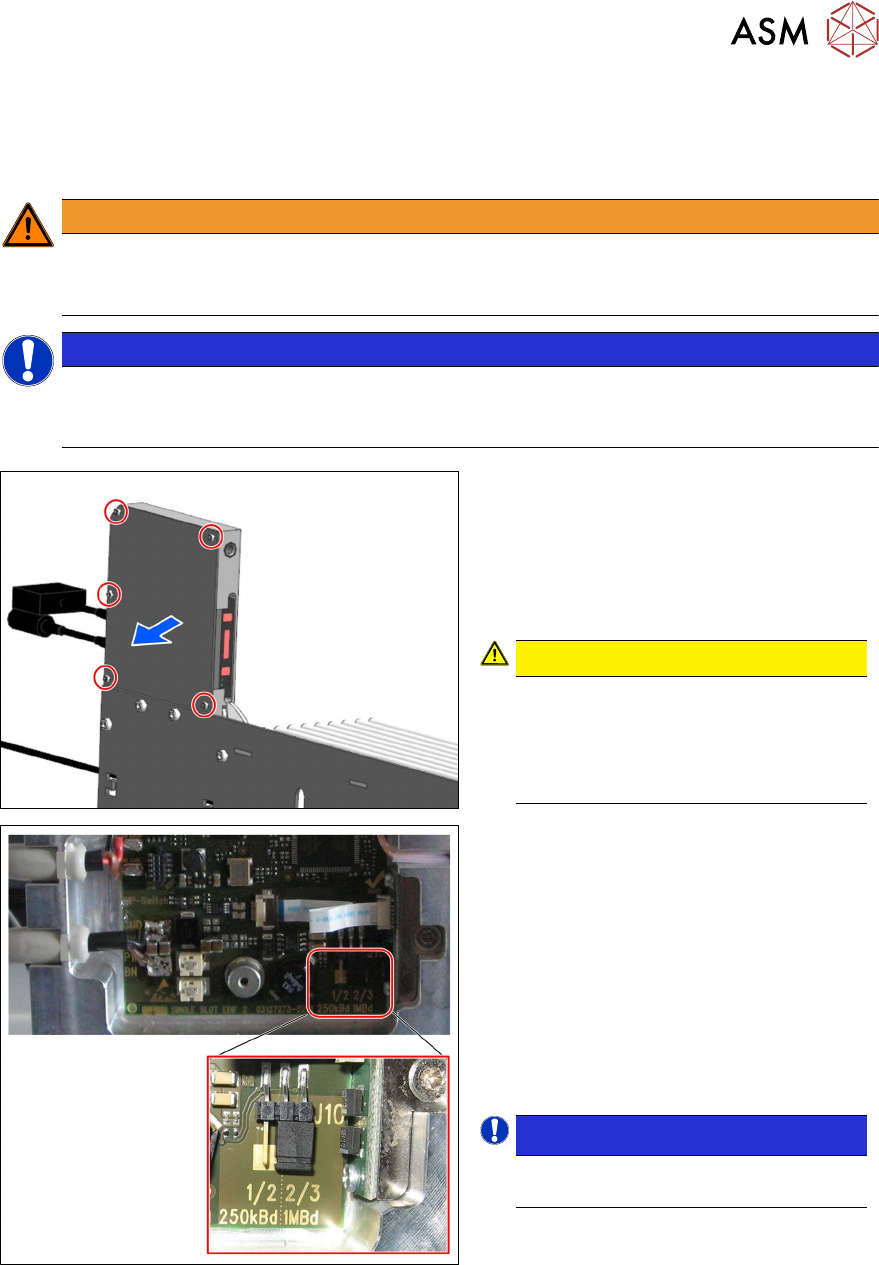

5.3 Baud-Rate einstellen
Über einen Jumper auf dem Board kann bestimmt werden, mit welcher Baud-Rate das SSI Signale
überträgt. Voreingestellt ist 1MBd für die Kommunikation als Rüstplatz (wie FCU).
WARNUNG
Vor Öffnen des SSI den Netzstecker von der Stromversorgung trennen.
Trennen Sie das SSI bei Einstellarbeiten am Board von der Stromversorgung um die emp-
findliche Elektronik zu schützen.
HINWEIS
Geänderte Einstellungen am Board werden nur beim Booten des SSI eingelesen.
Einstellungen, die Sie am Board vornehmen, werden erst beim Booten des SSI eingelesen.
Das Booten erfolgt, sobald Sie das SSI wieder mit der Stromversorgung verbinden.
Zum Einstellen der Baud-Rate gehen Sie
wie folgt vor:
► Entfernen Sie die fünf M3x6 Innen-
sechskantschrauben (siehe rote Um-
randung):
► Entfernen Sie die Abdeckung.
 VORSICHT!
EGB Empfindliche Elektronik.
Beachten Sie die EGB-Vorschriften.
Benutzen Sie einen EGB-sicheren
Arbeitsplatz und EGB-sichere Werk-
zeuge.
.
► Stellen Sie durch Wahl der Steckerpo-
sition die gewünschte Baud-Rate ein.
Mögliche Baud-Rate:
1. 250 kBd: Stecker auf Position 1/2
für Kommunikation mit Caccia (ASM
intern)
2. 1 MBd: Stecker auf Position 2/3
für Kommunikation als Rüstplatz (wie
FCU)
Bei Auslieferung ist der Stecker auf Position
2/3 gesteckt und somit 1MBd voreingestellt.
 HINWEIS!
Wenn der Stecker fehlt, ist automa-
tisch 1MBd ausgewählt.
.
