3 Technische Daten Betriebsanleitung SIPLACE H F-Serie 3.4 Abmessungen und Gewicht der A utomaten S oftwareversion SR.50x.xx Ausgab e 01/2006 DE 110 3.4.1 1 Abmessunge n des HF/3-A utomaten mi t Matrix- T ray-Change r 3 …
Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 3.4 Abmessungen und Gewicht der Automaten
109
3.4.10 Abmessungen des HF-Automaten mit Matrix-Tray-Changer
3
3
3
3

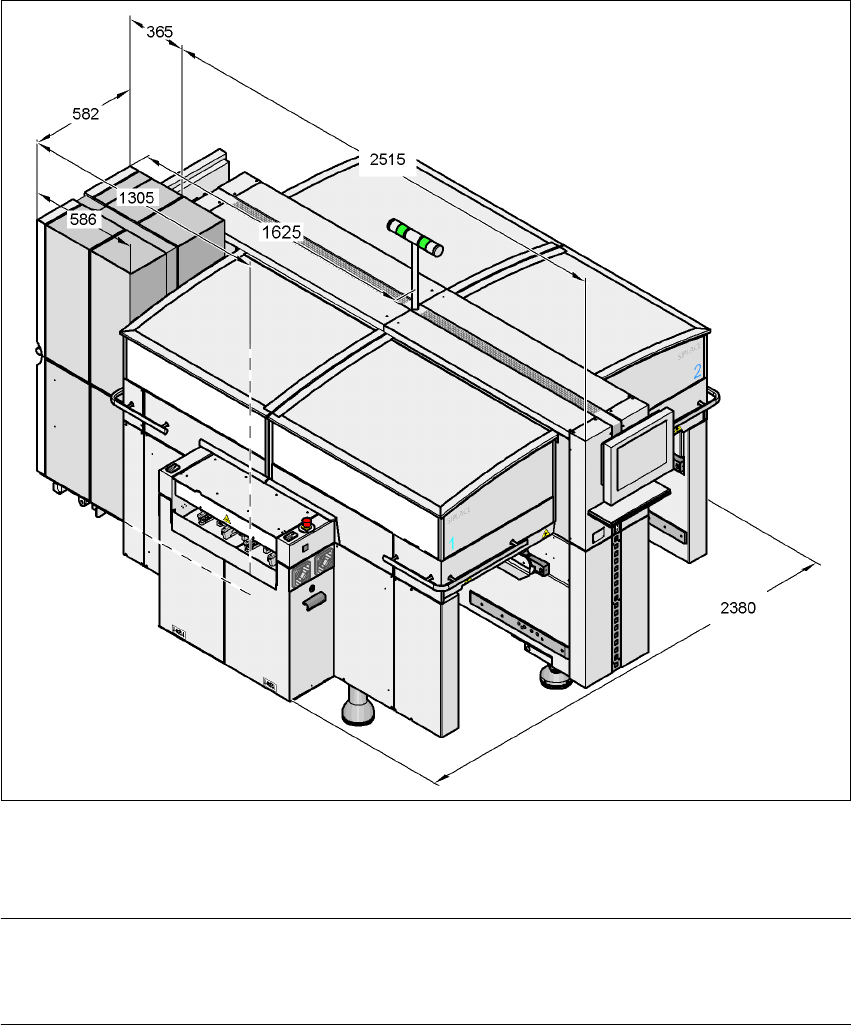

Abb. 3.4 - 10 Abmessungen des HF-Automaten mit Matrix-Tray-Changer in Millimeter
3
3
HINWEIS 3
An den Stellplätzen 2 und 4 kann anstelle eines BE-Wagens auch ein Matrix-Tray-Changer
angedockt werden.
3
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.4 Abmessungen und Gewicht der Automaten Softwareversion SR.50x.xx Ausgabe 01/2006 DE
110
3.4.11 Abmessungen des HF/3-Automaten mit Matrix-Tray-Changer
3
3
3
3

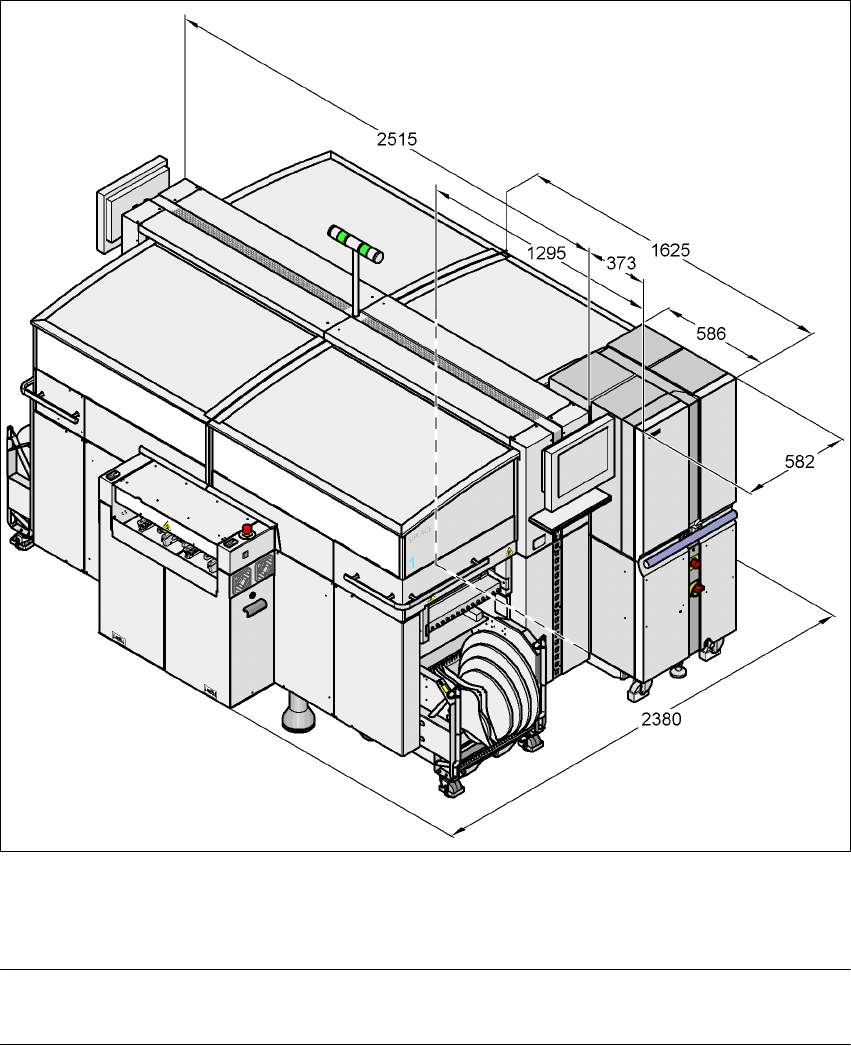

Abb. 3.4 - 11 Abmessungen des HF/3-Automaten mit Matrix-Tray-Changer in Millimeter
3
3
HINWEIS 3
Der Matrix-Tray-Changer kann nur an Stellplatz 2 angedockt werden.
3
Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 3.4 Abmessungen und Gewicht der Automaten
111
3.4.12 Rangierabstand des Matrix-Tray-Changer
3
3
3
3

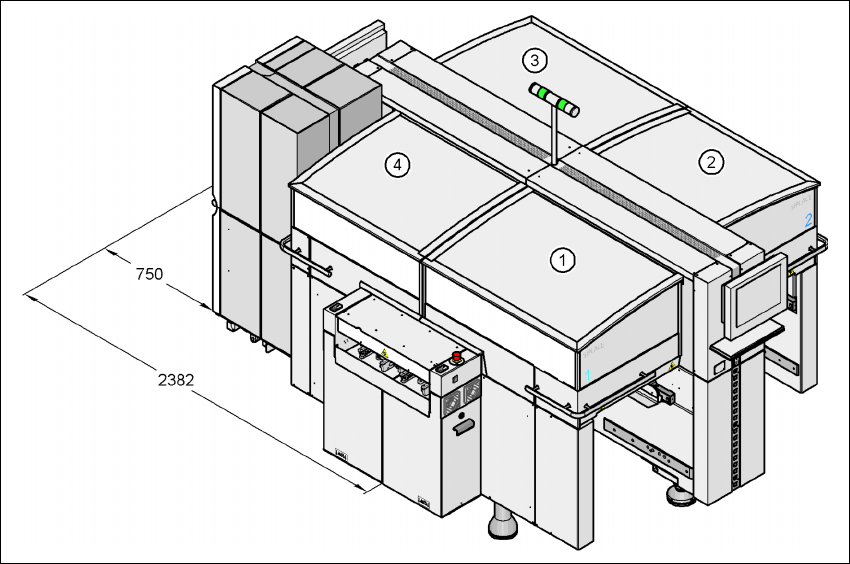

Abb. 3.4 - 12 Rangierabstand des MTC
1, 2, 3, 4 Stellplätze 1, 2, 3, 4 3
HF-Automat: Stellplätze 2 und 4 3
HF/3-Automat: nur Stellplatz 2 3
