3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.5 Linienkonzept Softwareversion SR.50x.xx Ausgabe 01/2006 DE
112
3.5 Linienkonzept
3.5.1 Beschreibung
Flexibilität, Modularität, Kompaktheit und hohe Leistungsdichte zeichnen das SIPLACE-Konzept
aus. Es ermöglicht eine individuelle Konfiguration einer Fertigungslinie aus gleichen und unter-
schiedlichen Modulen. Ändern sich die Produktionsanforderungen, lassen sich die einzelnen Be-
stücksysteme dank ihrer Kompaktheit schnell und ohne großen Aufwand neu kombinieren. 3
3

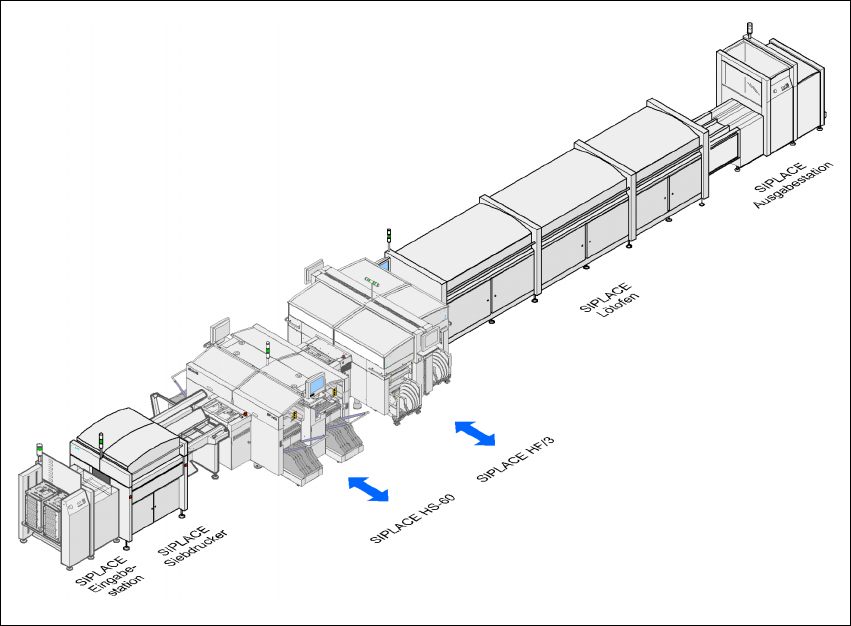

Abb. 3.5 - 1 Linienkonzept (Beispiel)
3
Die SIPLACE-Familie bietet für jede Leistungsanforderung das geeignete Bestücksystem: 3
SIPLACE HF und HF/3 Automaten bestücken große IC, Flip-Chip, Bare Die und exotische Bau-
elemente (OSC). Sie decken bei hoher Bestückleistung ein Bauelementespektrum von 0201 bis
85 x 85 mm² / 125 x 10 mm² ab. 3
SIPLACE HS-60 ist ein Super High-Speed Bestücksystem, das Bauelemente der Größen 0201
bis 18,7 x 18,7 mm² verarbeitet. 3
SIPLACE S-27 HM ist ein High-Speed Bestücksystem für Bauelemente von 0201 bis 32 x
32 mm². 3
Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 3.5 Linienkonzept
113
Das SIPLACE F5 HM High-Speed System bestückt große IC, Flip-Chip, Bare Die und exotische
Bauelemente (OSC). Das BE-Spektrum reicht von 0201 bis 55 x 55 mm² Größe. 3
3.5.2 SIPLACE Rüstoptimierung
Mit Hilfe der SIPLACE-Rüstoptimierung wird die Produktivität der Linie gesteigert. Die Bestück-
zeiten und auch die nicht produktiven Zeiten der Bestückautomaten lassen sich damit minimieren.
Die Rüstoptimierungssoftware berechnet Einzelrüstungen für einzelne Produkte, Einzelrüstungen
unterschiedlicher Produkte und Familienrüstungen unterschiedlicher Produkte. Die Programmda-
ten können - auch bei unterschiedlicher Maschinenkonfiguration - zwischen den einzelnen Linien
ausgetauscht werden. 3
3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.6 Baugruppenübersicht Softwareversion SR.50x.xx Ausgabe 01/2006 DE
114
3.6 Baugruppenübersicht
3

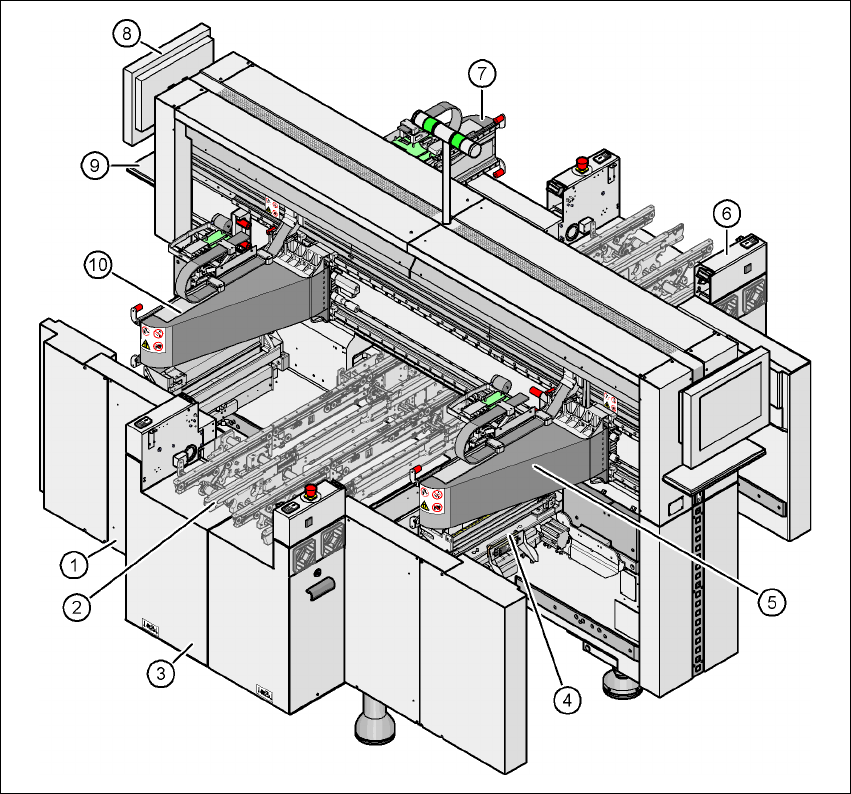

Abb. 3.6 - 1 HF/3-Automat - Schutzhauben und Abdeckungen
(1) Maschinenrahmen
(2) Leiterplattentransport (flexibler Doppeltransport)
(3) Anbausatz auf der LP-Eingabeseite
(4) BE-Wagen-Einzugsvorrichtung, Gurtschneidgerät, Leergurtleitkanal (4x)
(5) Portal 1 mit Bestückkopf (HF und HF/3)
(6) Anbausatz auf der LP-Ausgabeseite
(7) Portal 3 mit Bestückkopf (HF und HF/3)
(8) Monitor (2x)
(9) Tastatur (2x)
(10) Portal 4 mit Bestückkopf (HF/3)
