Wenn Sie ein SIPLACE HF- oder HF/3-Bestücksystem bestellen, können Sie die für Sie optimale
Kopfkonfiguration wählen. Das Bestücksystem wird nach Ihrer Bestellung konfiguriert und ausge-
liefert. 3
Für den Fall, dass Sie den Bestückkopf vor Ort wechseln möchten, gibt es ein Rekonfigurationskit.
Dieses Paket enthält neben dem Bestückkopf die Montageteile, Kabel etc. 3
Vor einem Bestückkopfwechsel ist die Stations- und SIPLACE Pro-Software anzupassen. Danach
muss das System neu kalibriert werden. 3
Die Kopfmodularität, d.h. die Anpassung des Automaten an die Produktionserfordernisse durch
einen Bestückkopfwechsel bietet den Vorteil, dass Sie ein auf Ihre Erfordernisse adaptiertes Be-
stücksystem ohne Investitionskosten für einen weiteren Automaten einfach und zu jeder Zeit zur
Verfügung haben. 3

3 Technische Daten Betriebsanleitung SIPLACE HF-Serie
3.7 Bestückköpfe Softwareversion SR.50x.xx Ausgabe 01/2006 DE
118
3.7.2 12-Segment-Collect&Place-Kopf für High-Speed-Bestückung
3

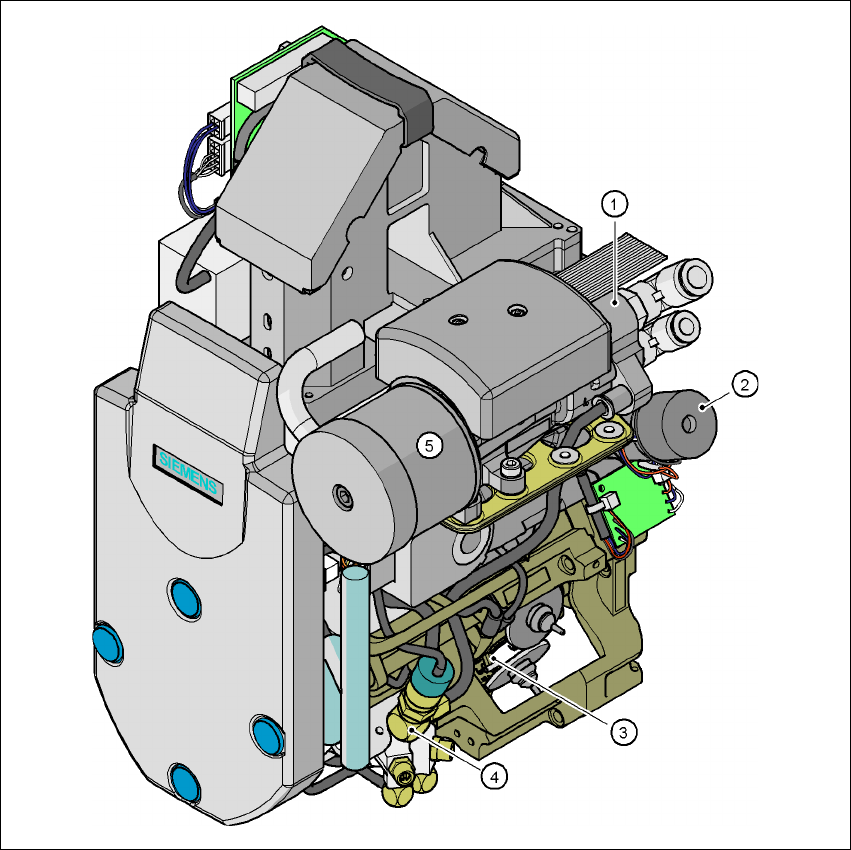

Abb. 3.7 - 3 12-Segment-Collect&Place-Kopf - Funktionsgruppen Teil 1
3
(1) Vakuumerzeuger
(2) Drehstation, DP-Achse
(3) Stern mit 12 Pinolen, Stern-Achse
(4) Blasluftventil
(5) Schalldämpfer

Betriebsanleitung SIPLACE HF-Serie 3 Technische Daten
Softwareversion SR.50x.xx Ausgabe 01/2006 DE 3.7 Bestückköpfe
119
3

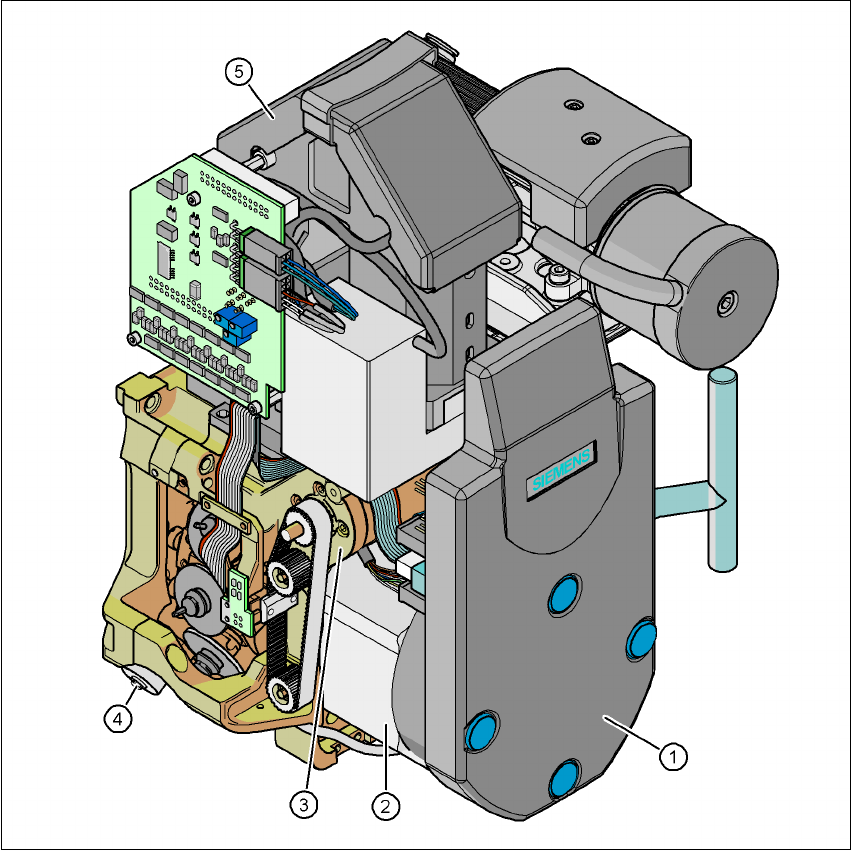

Abb. 3.7 - 4 12-Segment-Collect&Place-Kopf - Funktionsgruppen Teil 2
3
(1) Zwischenverteilerplatine (unter der Abdeckung)
(2) Sternantrieb - DR-Motor
(3) Z-Achsenmotor
(4) Ventilstellantrieb
(5) BE-Kamera 24 x 24
3.7.2.1 Beschreibung
Der 12-Segment-Collect&Place-Kopf arbeitet nach dem Collect&Place Prinzip, d.h. innerhalb ei-
nes Zyklus werden zwölf Bauelemente vom Bestückkopf abgeholt, auf dem Weg zur Bestückpo-
sition optisch zentriert und in die erforderliche Bestücklage gedreht. Danach werden sie mit Hilfe
von Blasluft sanft und positionsgenau auf die Leiterplatte abgesetzt. Im Gegensatz zu klassischen
